邻接矩阵有向图的介绍
邻接矩阵有向图是指通过邻接矩阵表示的有向图。
上面的图G2包含了"A,B,C,D,E,F,G"共7个顶点，而且包含了"<A,B>,<B,C>,<B,E>,<B,F>,<C,E>,<D,C>,<E,B>,<E,D>,<F,G>"共9条边。
上图右边的矩阵是G2在内存中的邻接矩阵示意图。A[i][j]=1表示第i个顶点到第j个顶点是一条边，A[i][j]=0则表示不是一条边；而A[i][j]表示的是第i行第j列的值；例如，A[1,2]=1，表示第1个顶点(即顶点B)到第2个顶点(C)是一条边。
邻接矩阵有向图的代码说明
1. 基本定义
// 邻接矩阵 typedef struct _graph { char vexs[MAX]; // 顶点集合 int vexnum; // 顶点数 int edgnum; // 边数 int matrix[MAX][MAX]; // 邻接矩阵 }Graph, *PGraph;
Graph是邻接矩阵对应的结构体。
vexs用于保存顶点，vexnum是顶点数，edgnum是边数；matrix则是用于保存矩阵信息的二维数组。例如，matrix[i][j]=1，则表示"顶点i(即vexs[i])"和"顶点j(即vexs[j])"是邻接点；matrix[i][j]=0，则表示它们不是邻接点。
2. 创建矩阵
C实现代码：
#include<stdio.h> #include<stdlib.h> #include<string.h> #include<malloc.h> #define MAX 100 typedef struct graph { char vexs[MAX]; int vexnum; int edgnum; int matrix[MAX][MAX]; } Graph,*graph; static int get_position(Graph g,char ch) { int i; for(i=0;i<g.vexnum;i++) if(g.vexs[i]==ch) return i; return -1; } graph create_graph() { char vexs[]= {'A','B','C','D','E','F','G'}; char edges[][2]= {{'A','C'},{'A','D'},{'A','F'},{'B','C'},{'C','D'},{'E','G'},{'F','G'}}; int vlen=sizeof(vexs)/sizeof(vexs[0]); int elen=sizeof(edges)/sizeof(edges[0]); int i,p1,p2; Graph *pG; if((pG=(graph)malloc(sizeof(Graph)))==NULL) return NULL; pG->edgnum=elen; pG->vexnum=vlen; for(i=0;i<pG->vexnum;i++) pG->vexs[i]=vexs[i]; for(i=0;i<pG->edgnum;i++) { p1=get_position(*pG,edges[i][0]); p2=get_position(*pG,edges[i][1]); pG->matrix[p1][p2]=1; } return pG; } void print_graph(Graph G) { int i,j; for(i=0;i<G.vexnum;i++) { for(j=0;j<G.edgnum;j++) { printf("%d ",G.matrix[i][j]); } printf("\n"); } printf("\n"); } int main() { Graph *pG; pG=create_graph(); print_graph(*pG); }

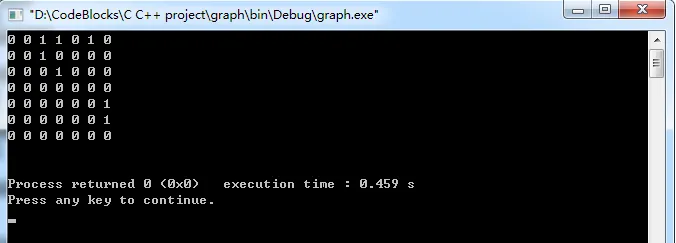

运行结果：
