开源UML设计工具StarUML

简介: 这个软件非常小巧,才20多M,当然是相对于rose200多M的体积来说的。也还有很多免费开源的UML建模软件,不过我没有发现比StarUML好用的。下面看看它的截图。用例图类图组件图ER图自定义的一些图要说明一点的是,StarUML可以像rose一样,根据序列图生成协作图。
这个软件非常小巧,才20多M,当然是相对于rose200多M的体积来说的。也还有很多免费开源的UML建模软件,不过我没有发现比StarUML好用的。
下面看看它的截图。
用例图
Screenshot

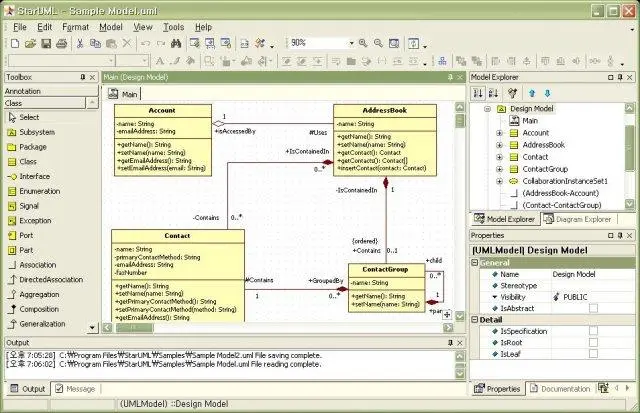

类图

Screenshot

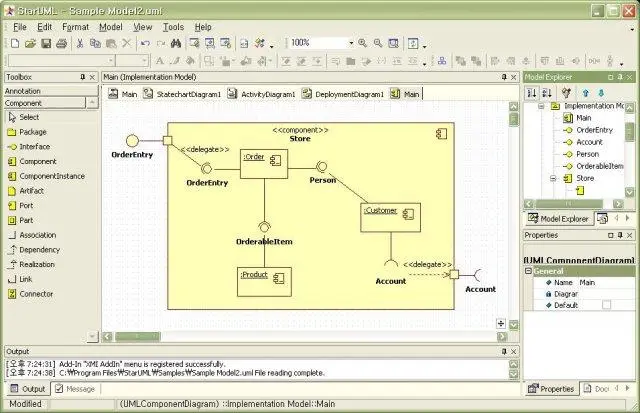

组件图

Screenshot

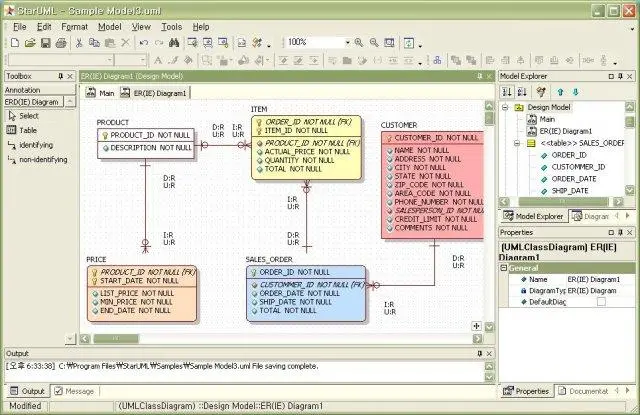

ER图

Screenshot

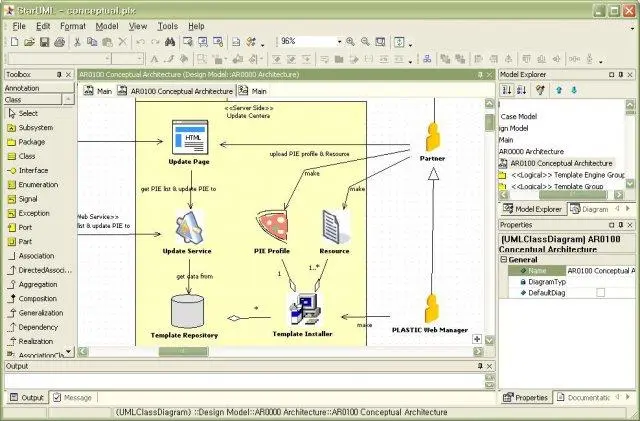

自定义的一些图
Screenshot


要说明一点的是,StarUML可以像rose一样,根据序列图生成协作图。

我在使用过程中,唯一的一个问题是,在用模板生成DOC文档时,报一个错误,无法生成文档。相信是我安装或设置的问题。
