SQL Server页类型汇总+疑问

2014-03-12 1037

版权

本文内容由阿里云实名注册用户自发贡献，版权归原作者所有，阿里云开发者社区不拥有其著作权，亦不承担相应法律责任。具体规则请查看《阿里云开发者社区用户服务协议》和《阿里云开发者社区知识产权保护指引》。如果您发现本社区中有涉嫌抄袭的内容，填写侵权投诉表单进行举报，一经查实，本社区将立刻删除涉嫌侵权内容。

本文涉及的产品

云数据库 RDS SQL Server，独享型 2核4GB

简介： 原文:SQL Server页类型汇总+疑问该文章整理自：http://www.sqlnotes.info/2011/10/31/page-type/ SQL Server中包含多种不同类型的页，来满足数据存储的需求。

原文: SQL Server页类型汇总+疑问

该文章整理自：http://www.sqlnotes.info/2011/10/31/page-type/

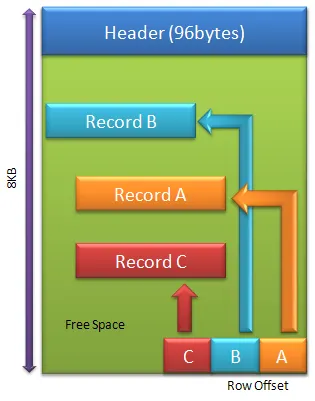

SQL Server中包含多种不同类型的页，来满足数据存储的需求。不管是什么类型的页，它们的存储结构都是相同的。每个数据文件都包含相当数量的由8KB组成的页，即每页有8192bytes可用，每页都有96byte用于页头的存储，剩下的空间

才用来存储实际的数据，在页的最后是数据行偏移数组，也可以叫“页槽”数组，我们可以把一个页看做是有一个个方格的书橱，哪行数据占用了哪个槽，都在页尾的位置进行标示，并且页尾数组的写入顺序是倒叙的，这样就可以有效的利用页空间。

由此可以预见，页面上的“槽”并不一定是有序存放的，当有新的ID进来，并且该ID位于该页的最大ID和最小ID之间时（假设是以ID进行排序的叶子页），那么该ID数据行则直接插入到已经存在的数据行的后面即可，当有查询需要检索该ID所在的行时，

数据库引擎从索引页找到该“叶子”页，将该页全部加载到内存中，通过页尾的行偏移数组找到对应的行。页尾数组的记录大小存储在页头里，数组里面每一个关于“页槽”的记录占用空间为2bytes。

据我所知，SQL Server数据文件共有14种页类型：

类型1——数据页(Data Page)：

堆中的数据页
聚集索引中的“叶子”页
在数据文件中的位置是随机的
DBCC PAGE 中m_type=1

类型2——索引页(Index Page)：

非聚集索引
非“叶子”级聚集索引
在数据文件中的位置是随机的
DBCC PAGE 中m_type=2

类型3——文本混合页(Text Mixed Page)：

较短长度的LOB数据类型，多种类型，多行存储
在数据文件中的位置是随机的
DBCC PAGE 中m_type=3

类型4——文本页(Text Tree Page)：

存储单个LOB行
在数据文件中的位置是随机的
DBCC PAGE 中m_type=4

类型5——排序页(Sort Page)：

进行排序操作时的临时页
常见于TempDB中，在用户数据中进行“ONLINE"操作时也可见(例如：联机创建索引未指定SORT_IN_TEMPDB选项时)
在数据文件中的位置是随机的
DBCC PAGE 中m_type=19

类型6——全局分配映射页(GAM Page)：

Global Allocation Map，记录已分配的非共享（混合）区是否已被使用
每个区占用一个bit位，如果该值为1，说明该区可以使用，0则说明已被使用（但是并不一定存储空间已满）
第一个GAM页总是存储在每个数据文件PageID为2的页上
DBCC PAGE 中m_type=8

类型7——共享全局分配映射页(SGAM Page)：

Shared Global Allocation Map，记录每一个共享（混合）区是否已被使用
每个区占用一个bit位，如果该值为1，说明该区有空闲的存储空间，0则说明区已满
第一个SGAM页总是存储在每个数据文件PageID为3的页上
DBCC PAGE 中m_type=9

类型8——索引分配映射页(IAM Page)：

Index Allocation Map，记录GAM页之间堆表或者索引的区分配
在数据文件中的位置是随机的
DBCC PAGE 中m_type=10

类型9——空闲空间跟踪页(PFS Page)：

Page Free Space，跟踪页的可用空间。
第一个PFS页总是存储在每个数据文件PageID为1的页上
DBCC PAGE 中m_type=11

类型10——启动页(Boot Page)：

存储所在数据库范围的信息
仅在每个数据库文件(file)ID为1的PageID为9的页上
DBCC PAGE 中m_type=13

类型11——服务配置页(Server Configuration Page)：

存储了sys.configurations中返回结果中的部分信息
该页仅存在于master数据库的文件ID为1PageID为10的页上

类型12——文件头页(File Header Page)：

所在文件的信息
总是存在于每个文件PageID为0的页上
DBCC PAGE 中m_type=15

类型13——差异更改映射(Differential Changed map)：

记录GAM之间的每次全备或差异备份之后更改过的页面
第一个DCM页面在每个数据文件PageID为6的页上
DBCC PAGE 中m_type=16

类型14——大容量更改映射(Bulk Change Map)：

记录每个GAM之间上次备份之后大容量操作的更改
第一个BCM页面在每个数据文件PageID为7的页上
DBCC PAGE 中m_type=17

如下SQL可以查询到你当前的数据库中的缓存的页类型及数量：

SELECT  CASE page_type
          WHEN 'DIFF_MAP_PAGE' THEN '差异更改映射(Differential Changed map)'
          WHEN 'TEXT_MIX_PAGE' THEN '文本混合页(Text Mixed Page)'
          WHEN 'ML_MAP_PAGE' THEN '这个字面意思应该是Minimally-Logged,最小化日志记录'
          WHEN 'INDEX_PAGE' THEN '索引页(Index Page)'
          WHEN 'FILEHEADER_PAGE' THEN '文件头页(File Header Page)'
          WHEN 'DATA_PAGE' THEN '数据页(Data Page)'
          WHEN 'IAM_PAGE' THEN '索引分配映射页(IAM Page)'
          WHEN 'GAM_PAGE' THEN '全局分配映射页(GAM Page)'
          WHEN 'BULK_OPERATION_PAGE' THEN '这个字面意思应该是大容量更改记录'
          WHEN 'TEXT_TREE_PAGE' THEN '文本页(Text Tree Page)'
          WHEN 'SGAM_PAGE' THEN '共享全局分配映射页(SGAM Page)'
          WHEN 'PFS_PAGE' THEN '空闲空间跟踪页(PFS Page)'
          WHEN 'BOOT_PAGE' THEN '启动页(Boot Page)'
          ELSE '排序页?'
        END ,
        page_type ,
        COUNT(*) cnt
FROM    sys.dm_os_buffer_descriptors WITH ( NOLOCK )
WHERE   database_id = DB_ID()
GROUP BY page_type

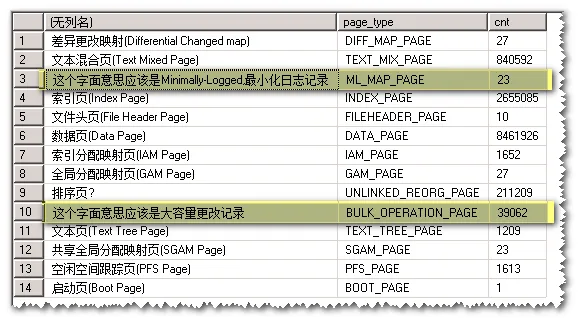

结果如下图所示：

按上面的数据类型介绍，我们很自然地认为类型14——大容量更改映射(Bulk Change Map)就是图示查询结果中第10行BULK_OPERATION_PAGE

但是事实是吗？我们将data_type=BULK_OPERATION_PAGE的记录查出来：

SELECT TOP 10 *
FROM sys.dm_os_buffer_descriptors
WHERE page_type='BULK_OPERATION_PAGE' AND DB_ID()=database_id
ORDER BY database_id,FILE_ID,page_id
