原文:使用ArcGIS API for Silverlight + Visifire绘制地图统计图

最近把很久之前做的统计图又拿出来重新做了一遍，感觉很多时候不复习，不记录就真的忘了，时间是最好的稀释剂，真是这样。

恰好有些网友又向我问起，于是稍作记录，以便自己今后复习和参考。

本文示例用的版本为：

Silverlight 5+Visifire 3.6.8+ArcGIS API for Silverlight 3.0+Visual Studio 2010

一、ArcGIS API For Silverlight 绘制统计图如何实现

通常的情况我们是将得到的统计图作为一个ElementLayer添加到地图中，通过设置ElementLayer的位置，来设置统计图在地图上显示的位置。

所有绘制统计图的工作都是由第三方控件：Visifire完成，当然这里你也可以用Silverlight自带的Chart控件。

下面说一下Visifire绘图的设置过程：

1.1 首先定义一个Chart(可以理解为画布),并设置相关属性，例如：

                    Chart chart = new Chart();
                    chart.Background = null;
                    chart.BorderBrush = null;
                    chart.IndicatorEnabled = false;
                    chart.LightingEnabled = false;
                    chart.View3D = true;
                    chart.Height = 300;
                    chart.Width = 100;
                    // 设定标题
                    Title title = new Title();
                    title.Text = "污染物浓度统计图";
                    chart.Titles.Add(title);

1.2 定义曲线(柱状图，饼状图等)，如：

                   DataSeries dataSeries = new DataSeries();
// 设置图表样式,这里设置为Column表示柱状图，还有Pie表示饼状图，以及其他图形等。
                   dataSeries.RenderAs = RenderAs.Column;

1.3 定义数据点,例如：

                    DataPoint dataPoint = new DataPoint();
                    dataPoint.Exploded = true;
                    dataPoint.AxisXLabel = "污染物A";
                    / Set YValue for a DataPoint
                    dataPoint.YValue = 10;

1.4 将数据点添加到DataSeries中，然后将DataSeries添加到Chart中，例如：

                     dataSeries.DataPoints.Add(dataPoint);
                     chart.Series.Add(dataSeries);

1.5 定义ElementLayer,设置Evelop（范围）属性，将Chart添加到ElementLayer中，例如：

                    ElementLayer chartlayer = new ElementLayer();
                    chartlayer.ID = "统计图层";
                    chartlayer.Opacity = 0.7;
//g为输入的统计要素(点，面，线)
                    MapPoint mapPoint = g.Geometry as ESRI.ArcGIS.Client.Geometry.MapPoint;
                    //设置该参数来控制统计图显示的位置
                    Envelope extent = new Envelope(mapPoint.X, mapPoint.Y , mapPoint.X , mapPoint.Y);
                    ElementLayer.SetEnvelope(chart, extent);
                    chartlayer.Children.Add(chart);

1.6 最后将ElementLayer添加到地图图层中:

                     Map.Layers.Add(chartlayer);

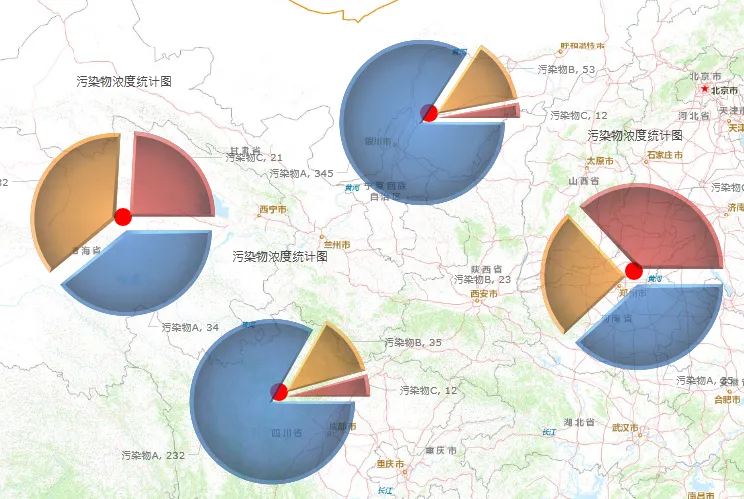

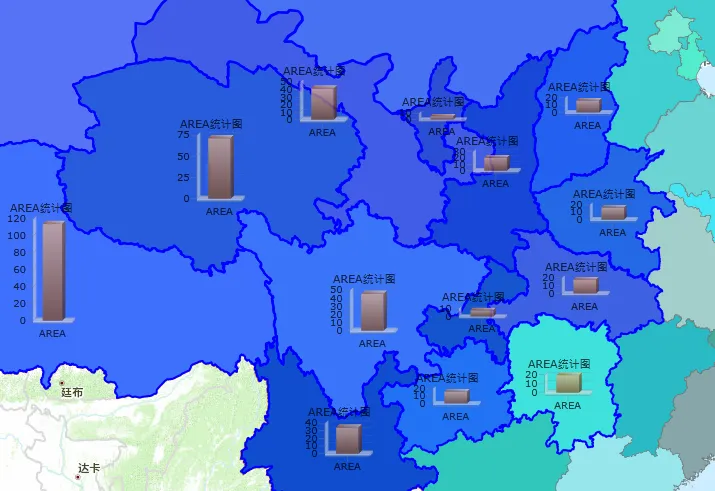

这样就能得到最后的统计图了：

【示例下载】

示例代码用法：点击地图任意一点，可添加一个Graphic,并输入相关属性，然后点击统计，即可对添加点的属性进行统计。
