构建ASP.NET MVC4+EF5+EasyUI+Unity2.x注入的后台管理系统(43)-工作流设计-字段分类设计

简介: 原文:构建ASP.NET MVC4+EF5+EasyUI+Unity2.x注入的后台管理系统(43)-工作流设计-字段分类设计 系列目录 建立好42节的表之后,每个字段英文表示都是有意义的说明。先建立,就知道表的关系和用处了,当然,我的设计只是一个参考,你可能有很多改进的地方。
+关注继续查看
原文:构建ASP.NET MVC4+EF5+EasyUI+Unity2.x注入的后台管理系统(43)-工作流设计-字段分类设计

系列目录

建立好42节的表之后,每个字段英文表示都是有意义的说明。先建立,就知道表的关系和用处了,当然,我的设计只是一个参考,你可能有很多改进的地方。

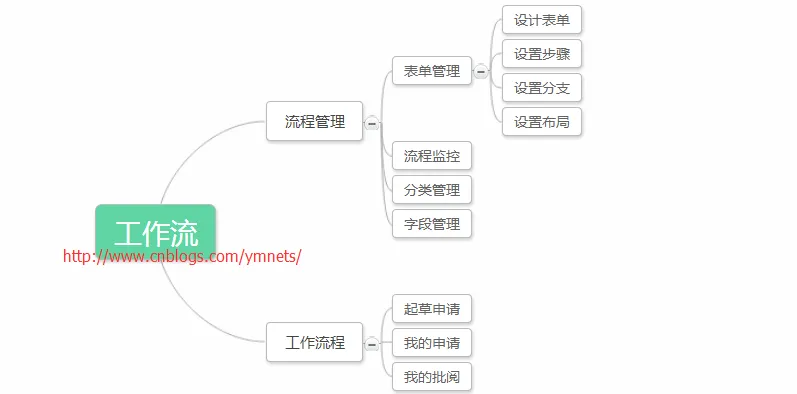

我们的工作流具体细节流程是这样的:

最终我们的模块也是这样的,最后理想也是这样的。现在从表单设计入手一步一步来。

今天解决分类管理,字段管理

准备开始

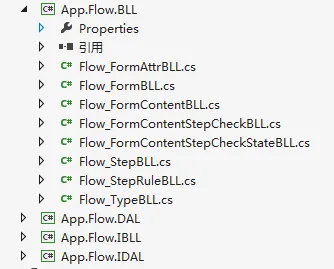

1.同样启用代码生成器生成最基础的源码。把表和目录都创建起来,每一个类都是对应每一个表。

2.在App.Admin---->Areas---->创建Flow文件夹

3.修改路由规则

using System.Web.Mvc;

namespace App.Admin.Areas.Flow
{
    public class FlowAreaRegistration : AreaRegistration
    {
        public override string AreaName
        {
            get
            {
                return "Flow";
            }
        }

        public override void RegisterArea(AreaRegistrationContext context)
        {

            context.MapRoute(
               "FlowGlobalization", // 路由名称
               "{lang}/Flow/{controller}/{action}/{id}", // 带有参数的 URL
               new { lang = "zh", controller = "Home", action = "Index", id = UrlParameter.Optional }, // 参数默认值
               new { lang = "^[a-zA-Z]{2}(-[a-zA-Z]{2})?$" }    //参数约束
           );
            context.MapRoute(
                "Flow_default",
                "Flow/{controller}/{action}/{id}",
                new { action = "Index", id = UrlParameter.Optional }
            );
        }
    }
}
FlowAreaRegistration.cs

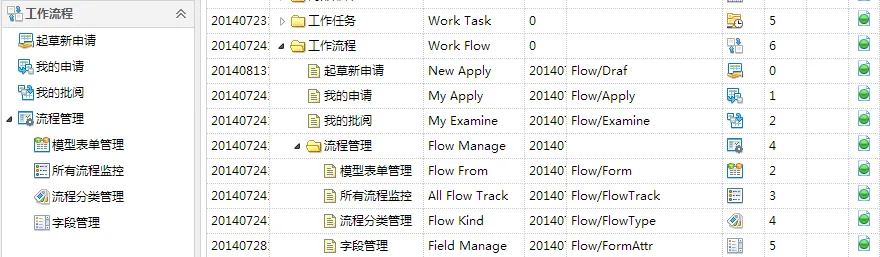

4.模块管理添加,(注:只做工作流没有权限和菜单的忽略这一步,本系统是可拆分的)

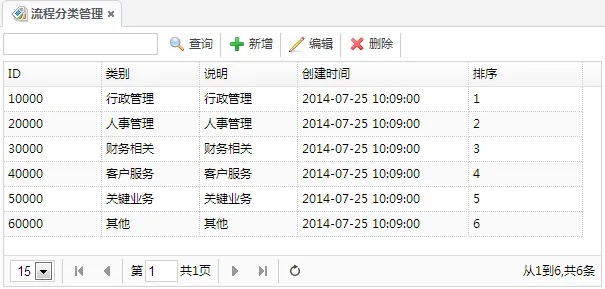

5.添加基础控制器“分类管理”,在生成器生成

FlowTypeController并添加增删改视图。利用代码生成器秒出结果,并添加几个简单日常用的流程类别

INSERT INTO [dbo.Flow_Type] ([Id],[Name],[Remark],[CreateTime],[Sort]) values ('10000','行政管理','行政管理','07 25 2014 10:09AM',1)
INSERT INTO [dbo.Flow_Type] ([Id],[Name],[Remark],[CreateTime],[Sort]) values ('20000','人事管理','人事管理','07 25 2014 10:09AM',2)
INSERT INTO [dbo.Flow_Type] ([Id],[Name],[Remark],[CreateTime],[Sort]) values ('30000','财务相关','财务相关','07 25 2014 10:09AM',3)
INSERT INTO [dbo.Flow_Type] ([Id],[Name],[Remark],[CreateTime],[Sort]) values ('40000','客户服务','客户服务','07 25 2014 10:09AM',4)
INSERT INTO [dbo.Flow_Type] ([Id],[Name],[Remark],[CreateTime],[Sort]) values ('50000','关键业务','关键业务','07 25 2014 10:09AM',5)
INSERT INTO [dbo.Flow_Type] ([Id],[Name],[Remark],[CreateTime],[Sort]) values ('60000','其他','其他','07 25 2014 10:09AM',6)
插入分类的SQL语句

6.添加基础表控制器“字段管理”,字段管理与分类是相关联的。我们以一个请假申请为例,所属类别在行政管理

我们有个约定Flow_FormAttr表中的AttrType是字段的类型,分别为文本,多行文本,数字,日期(高级点自己加个下拉)

具体实现如下,有布局大家就方便了

@model App.Models.Flow.Flow_FormAttrModel
@using App.Common;
@using App.Models.Flow;
@using App.Admin;
@using App.Models.Sys;
@{
    ViewBag.Title = "修改";
    Layout = "~/Views/Shared/_Index_LayoutEdit.cshtml";
    List<permModel> perm = (List<permModel>)ViewBag.Perm;
    if (perm == null)
    {
        perm = new List<permModel>();
    }
}

<script type="text/javascript">
    $(function () {
        $("#btnSave").click(function () {
            if ($("form").valid()) {
                $.ajax({
                    url: "@Url.Action("Create")",
                    type: "Post",
                    data: $("form").serialize(),
                    dataType: "json",
                    success: function (data) {
                        if (data.type == 1) {
                            window.parent.frameReturnByMes(data.message);
                            window.parent.frameReturnByReload(true);
                            window.parent.frameReturnByClose()
                        }
                        else {
                            window.parent.frameReturnByMes(data.message);
                        }
                    }
                });
            }
            return false;
        });
        $("#btnReturn").click(function () {
            window.parent.frameReturnByClose();
        });
    });
</script>
<div class="mvctool bgb">
    @Html.ToolButton("btnSave", "icon-save", "保存", perm, "Save", true)
    @Html.ToolButton("btnReturn", "icon-return", "返回", false)
</div>
@using (Html.BeginForm())
{
    @Html.HiddenFor(model => model.Id)
    <table class="fromEditTable setTextWidth300">
        <tbody>
            <tr>
                <td style="width: 100px; text-align: right;">
                    @Html.LabelFor(model => model.Title):
                </td>
                <td style="width: 310px">
                    @Html.EditorFor(model => model.Title)
                </td>
                <td>@Html.ValidationMessageFor(model => model.Title)</td>
            </tr>
            <tr>
                <td style="width: 100px; text-align: right;">
                    @Html.LabelFor(model => model.Name):
                </td>
                <td style="width: 310px">
                    @Html.EditorFor(model => model.Name)
                </td>
                <td>@Html.ValidationMessageFor(model => model.Name)</td>
            </tr>
            <tr>
                <td style="width: 100px; text-align: right;">
                    @Html.LabelFor(model => model.AttrType):
                </td>
                <td style="width: 310px">
                    <select id="AttrType" name="AttrType">
                        <option value='文本'>文本</option>
                        <option value='多行文本'>多行文本</option>
                        <option value='日期'>日期</option>
                        <option value='数字'>数字</option>
                    </select>
                </td>
                <td>@Html.ValidationMessageFor(model => model.AttrType)</td>
            </tr>
            <tr>
                <td style="width: 100px; text-align: right;">
                    @Html.LabelFor(model => model.CheckJS):
                </td>
                 <td style="width: 310px" colspan="2">
                    @Html.TextAreaFor(model => model.CheckJS, 10, 80, new {@style="width:500px;" })
                </td>

            </tr>
            <tr>
                <td style="width: 100px; text-align: right;">
                    @Html.LabelFor(model => model.TypeId):
                </td>
                <td style="width: 310px">
                      @Html.DropDownListFor(model => model.TypeId, ViewBag.FlowType as SelectList)
                </td>
                <td>@Html.ValidationMessageFor(model => model.TypeId)</td>
            </tr>
        </tbody>
    </table>
}
Create.cshtml

其中ViewBag.FlowType代码为ViewBag.FlowType = new SelectList(typeBLL.GetList(ref setPager, ""), "Id", "Name");

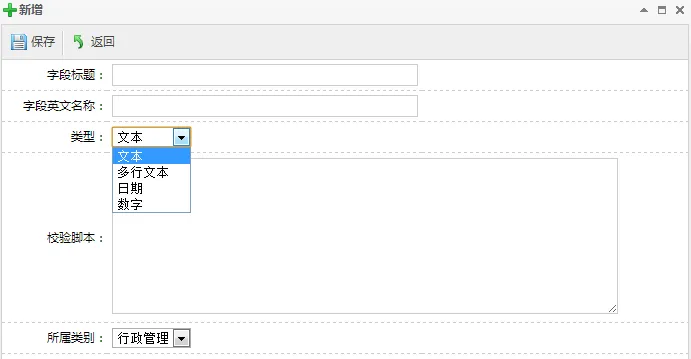

具体控制器实现和试图就不再重复说了,都是老掉牙的代码方式了。添加请假用的字段

其中的校验脚本,我这里是具体的JS代码,有时间的可以写好,让用户来导入即可。这样才是人性化的选择,比如让用户判断是否为空,然后根据用户的选择来导入js代码

INSERT INTO [Flow_FormAttr] ([Id],[Title],[Name],[AttrType],[CheckJS],[TypeId],[CreateTime],[OptionList],[IsValid]) values ('2014072917472089906674032266c50','请假标题','holidayTitle','文本','if($("#holidayTitle").val()=="")  {  $.messageBox5s(''提示'', ''标题不能为空!'')  $("#holidayTitle").focus();  return false;  }  if($("#holidayTitle").val().length>50)  {  $.messageBox5s(''提示'', ''不能大于50个字符!'')  $("#holidayTitle").focus();  return false;  }','10000','07 29 2014  5:53PM',NULL,NULL)
INSERT INTO [Flow_FormAttr] ([Id],[Title],[Name],[AttrType],[CheckJS],[TypeId],[CreateTime],[OptionList],[IsValid]) values ('20140729174821650541562116de794','开始日期','holidayBeginDate','日期','if($("#holidayBeginDate").val()=="")  {  $.messageBox5s(''提示'', ''确保输入正确的日期!'')  $("#holidayBeginDate").focus();  return false;  }','10000','07 29 2014  5:53PM',NULL,NULL)
INSERT INTO [Flow_FormAttr] ([Id],[Title],[Name],[AttrType],[CheckJS],[TypeId],[CreateTime],[OptionList],[IsValid]) values ('201407291748430927679e300c2259e','结束日期','holidayEndDate','日期','if($("#holidayBeginDate").val()=="")  {  $.messageBox5s(''提示'', ''确保输入正确的日期!'')  $("#holidayBeginDate").focus();  return false;  }','10000','07 29 2014  5:53PM',NULL,NULL)
INSERT INTO [Flow_FormAttr] ([Id],[Title],[Name],[AttrType],[CheckJS],[TypeId],[CreateTime],[OptionList],[IsValid]) values ('201407291750004471924b58806d5fb','请假天数','holidayNum','数字','if(!isNaN($("#setPrice").val()))  {  $.messageBox5s(''提示'', ''必须是正确的数字!'');  return false;  }  ','10000','07 29 2014  5:53PM',NULL,NULL)
INSERT INTO [Flow_FormAttr] ([Id],[Title],[Name],[AttrType],[CheckJS],[TypeId],[CreateTime],[OptionList],[IsValid]) values ('2014072917520247117178fa57285f4','请假原因','holidayDetails','多行文本',NULL,'10000','07 29 2014  5:53PM',NULL,NULL)
插入数据的SQL语句

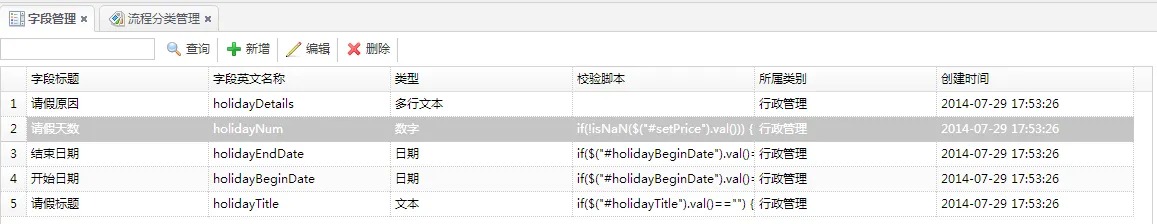

最后的控制器效果图
