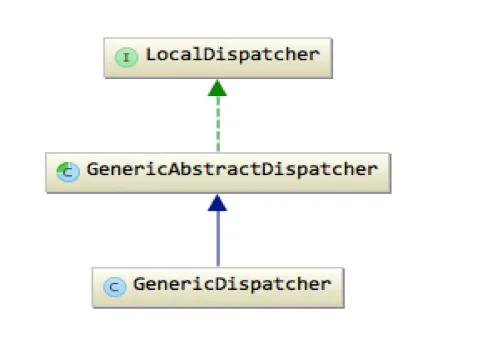

dispatcher相关的类继承关系：

备注：此接口是service engine中比较关键的“业务代表”接口，其取名为LocalDispatcher是为了以示跟后面提及的RemoteDispatcher（用于支持RMI的remoteEngine）进行区分。

GenericAbstractDispatcher提供了对LocalDispatcher中定义的部分方法的实现（主要涉及到定时执行、事务相关的几个接口方法）。它内部依赖几个关键对象，是在其子类中注入的，这几个关键对象名：

• ctx：serviceengine的上下文对象

• dispatcher：ServiceDispatcher的实例，是真正的服务执行者


LocalDispatcher的标准通用实现——GenericDispatcher

上文提到GenericAbstractDispatcher中有几个关键对象是在其子类中被初始化的。其实，就是在GenericDispatcher中（GenericDispatcher是GenericAbstractDispatcher的唯一子类）。关键对象的初始化位于init方法中，而init方法又是被GenericDispatcher的构造方法调用。此处需要注意的是，GenericDispatcher的两个构造器（包含无参构造器）都被设置为protected。也就是说你无法在外部通过调用无参构造器来初始化GenericDispatcher的实例（如果允许这种行为，那么其父类GenericAbstractDispatcher的那两个关键对象将不能保证被实例化）。那么GenericDispatcher是在哪里被实例化的？这需要谈到GenericDispatcher提供的几个公有静态方法：

如果你关注一下他们的返回值类型，你就能知道为什么之前提到LocalDispatcher是“业务代表”对象了。它将成为应用程序其他组件与service engine打交道的主要代理人（就跟entity engine层的Delegator接口一样），因此在这些方法中实例化的GenericDispatcher对象都向上转型为了LocalDispatcher。

因为它是关键对象创建它的代价比较大，考虑到性能因素GenericDispatcher为所有的dispatcher对象提供缓存。另外一个需要关注的是：GenericDispatcher大量依赖ServiceDispatcher（从其构造器需要注入ServiceDispatcher的实例就可以看出来）。或者你可以看到下面实现的所有的runXXX接口方法基本都是依赖ServiceDispatcher去执行的。

上面说到其实之前的Dispatcher都不是服务的真正执行者。服务的真正执行者是：ServiceDispatcher。千万不要被上面的那些XXXDispatcher后缀的类所欺骗，它们只不过是官方代表而已。ServiceDispatcher并没有继承以及实现任何东西，但是它拥有一些强大的部件：

protected Delegator delegator = null;
protected GenericEngineFactory factory = null;
protected Authorization authz = null;
protected Security security = null;
protected Map<String, DispatchContext> localContext = null;
protected Map<String, List<GenericServiceCallback>> callbacks = null;
protected JobManager jm = null;
protected JmsListenerFactory jlf = null;

ServiceDispatcher的构造方式跟GenericDispatcher类似。都是将构造器设置为protected，对外通过静态方法获得实例，同时拥有对它自身实例对象的缓存。

其实，在业务系统中大部分的操作都是跟数据库打交道，而Delegator又是entity层的业务代表，所以ServiceDispatcher非常依赖于Delegator。

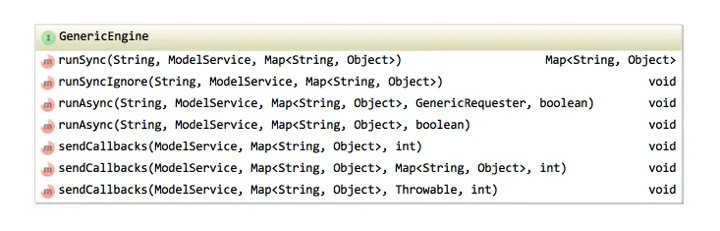

而服务最终到底是怎样被执行的呢？最终每个服务都是依赖于符合它执行条件的执行引擎来执行的！（关于各种引擎，后面会介绍）。上面的关键部件里有个GenericEngineFactory的实例，它用于创建合适的执行引擎。

下面简述一个通用服务的执行过程：

• 定义或者初始化一堆执行过程中需要用到的参数

• 检测服务是否带有锁标识：如果有，则创建一个锁，并获得锁对象

• 创建一个上下文对象，如果服务的执行过程中需要携带参数，将参数都加入上下文对象

• 检测上下文对象的Locale

• 对当前service进行log

• 检测当前服务是否定义有event，如果有，一次全部取出

• 取得合适的执行引擎

• 更新上下文对象中，IN 类型参数的默认值

• 如果该服务被定义为在事务中执行，则启用事务

• 依次执行“global-rollback”、“global-commit”、“auth”相关event的action，并带出执行结果

• 检查pre-auth的执行结果是否为失败或错误

• 检查上下文对象中键值对参数的权限，同时设置【key为"userLogin"】的value为【用户信息对象】

• 检查userLogin对应的用户信息对象，如果权限验证失败，则抛出异常

• 执行“in-validate”预检查事件，同时带出对action的执行结果

• 检查是否有失败或错误产生

• 检查所有上下文参数中输入参数是否合法

• 执行“invoke”事件，同时带出action的执行结果

• 检查是否有失败或错误产生

• 通过服务执行引擎来执行服务并取得执行结果

• 通过服务执行引擎发送服务回调，如果执行结果不为空，则将其加入result结果集

• 检查是否有错误或失败产生

• 错误处理

• 重新构建一个eca的上下文对象

• 执行“out-validate”事件，同时带出结果集

• 验证结果集中得输出参数是否合法

• 执行“commit”事件，同时带出结果集

• 检测结果集是否含有失败或者错误

• 执行“global-commit-post-run”事件，同时带出结果

• 进入异常处理部分：通过服务引擎，发送带异常的回调，回滚事务

• 进入finally部分：如果有错误，回滚事务，否则提交事务，调用notification，这里的事件是由结果集来决定的

• 进入外层finally部分：如果锁没有被释放，则释放锁。恢复父级事务

• 执行“return”事件，同时带出结果集

• 返回结果集，方法结束


服务调度的上下文——DispatchContext

在之前的不少地方其实已经用到过DispatchContext，它为服务的执行提供上下文（主要是一些关键对象及参数）。它主要提供了一堆get访问器，以及一些辅助方法，比如加载本地servicemap以及globalservice map等。

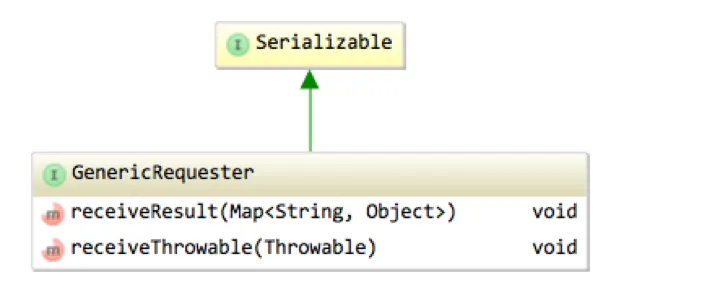

该接口定义了两个回调方法：一个用于接受一个map（通常是上面serviceDispatcher的执行结果），另一个接受一个Throwable对象。它主要的用途就是在调用runAsync方法的时候（异步执行服务），将该接口的实现者作为参数传入（可以理解为回调对象）。主要的过程是这样的：

首先，ServiceDispatcher实例调用runAsync方法，在该方法接受一个GenericRequester类型的参数，在方法内部真正的执行引擎会调用它自己的runAsync方法，该接口的实例继续向前传递作为参数。而执行引擎对该runAsync的实现主要在GenericAsyncEngine中，实现的方式是这样的：它最终会用GenericRequester的实例以及一些其他对象创建一个我们下面会提到的GenericServiceJob的实例。最终所谓的Async只不过是转化为了其他线程去独立执行一个Job而已，在该job的exec方法中，dispatcher会同步执行runSync，然后得到结果，提供给GenericRequester调用（上面截图中得方法）。因此这里所谓的runAsync其实是在另外一个独立的线程上去执行runSync，然后将结果传递给回调对象，执行回调方法而已。

job在serviceengine中有非常重要的作用，除了用于支持定时执行外，所谓的异步执行也是通过job来实现的。

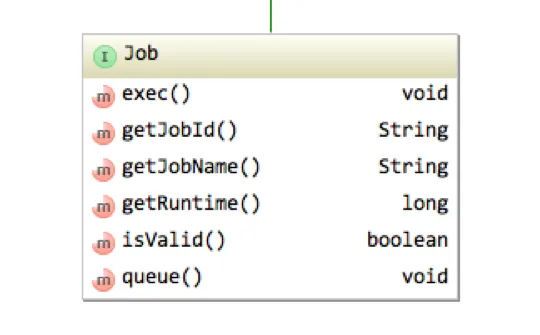

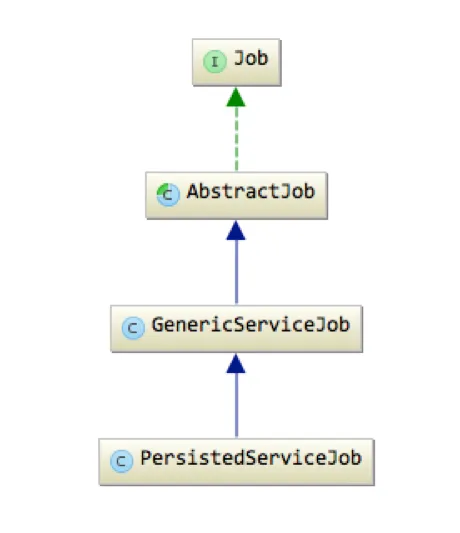

上图为ofbizservice engine中的Job继承链。其中，Job接口定义了在serviceengine中作为一个Job应该遵守的“协议”。协议列表如下：

其中有两个关键方法：

• exec: 定义如何执行一个job

• queue: 标识一个job是否“已压入队列”

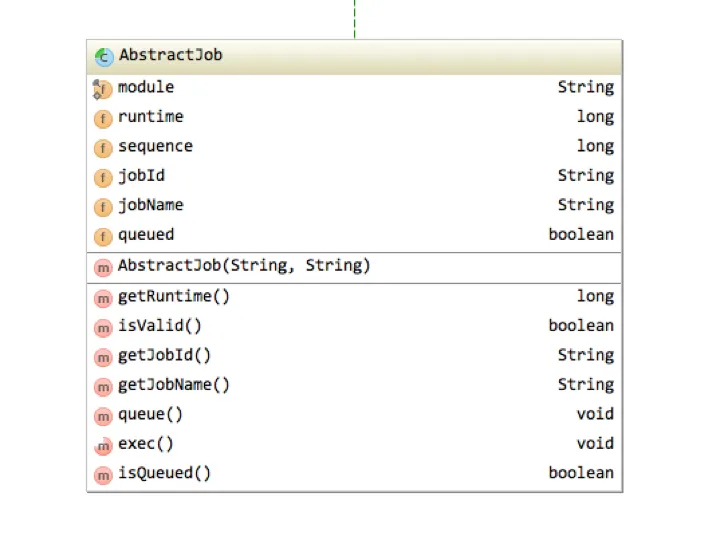

用于执行服务的抽象Job——AbstractJob
