PowerDesigner16工具学习笔记-工具介绍

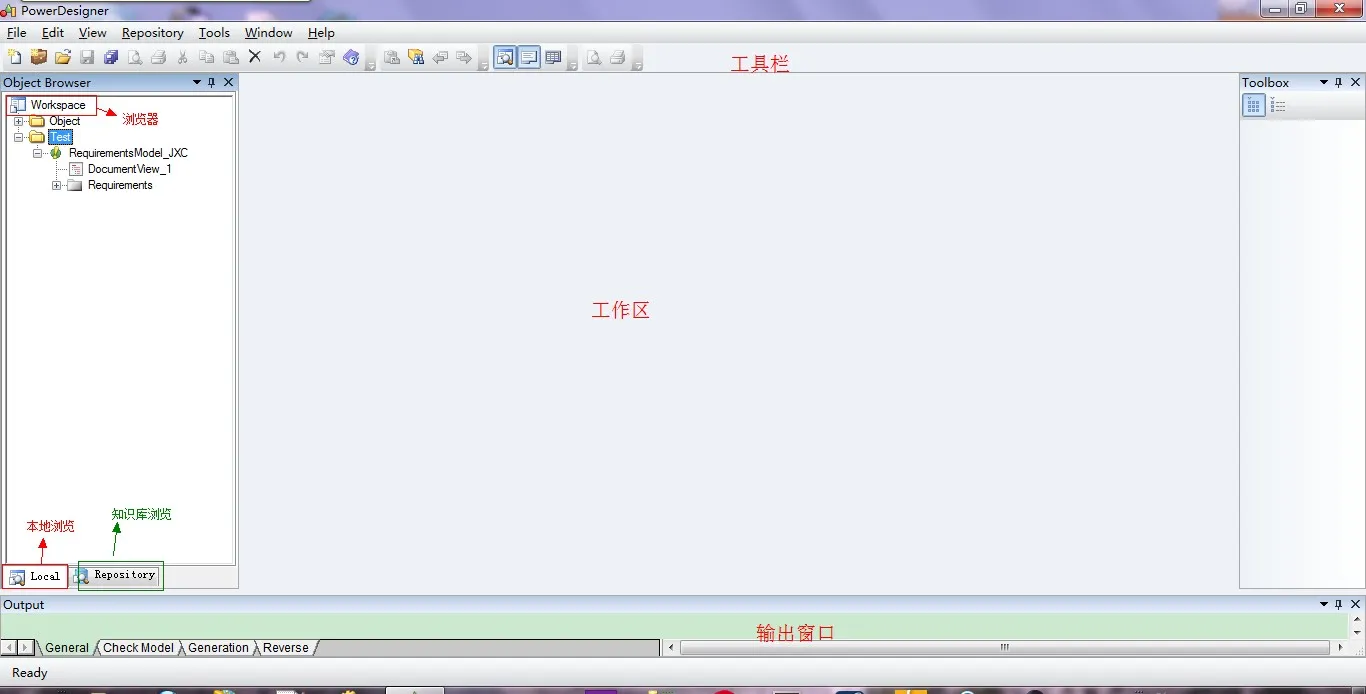

1、初始界面

1.1 、浏览窗口：本地（Local）浏览窗口、知识库（Repository）浏览窗口

      Local:用于显示本地模型

      Repository:用于显示知识库模型

1.2 、输出窗口：用于显示操作过程中的相关信息。

        General:用于显示建模过程中的相关信息

        Check Model：用于显示模型检查过程中的相关信息

        Generation：用于显示模型生成过程中的相关信息

        Reverse：用于显示逆向工程操作中的相关信息

1.3、工作区：用于模型设计

2、模型类型

序号	图标	英文名	中文名	文件扩展名
1		Business Process Model ,   BPM	业务流程 模型	.pdm
2		Conceptual Data Model,  CDM	概念数据 模型	.cdm
3		Enterprise Architecture Model,  EAM	企业架构 模型	.eam
4		Free Model,  FEM	自由 模型	.fem
5		Information iquidity Model,  ILM	信息流 模型	.ilm
6		Logical Data Model,  LDM	逻辑数据 模型	.ldm
7		Object-Oriented Model, OOM	面向对象 模型	.oom
8		Physical Data Model,  PDM	物理数据 模型	.pdm
9		Requirements Model,  RQM	需求 模型	.rqm
10		XML Model,  XML	XML 模型	。xsm

3、常用操作窗口

3.1、模型对象属性窗口

 选中对象模型，单击鼠标右键，选择Properties菜单，就能够打开上图，上图为PDM的模型属性窗口，在其中可以对标题，代码，规则，标识符等属性进行设置

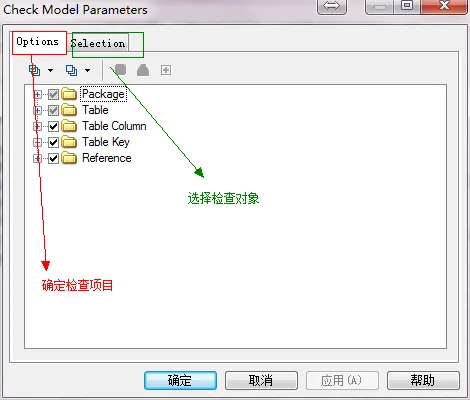

3.2、模型检查窗口

 3.3、查找对象窗口

Advanced是设置详细的查询条件

 4、工具条

    标准工具条（Standard）、检查工具条（Check）、图形工具条（Diagram）、视图工具条（View）、设计工具条（Layout）、格式工具条（Format）、窗口工具条（Window）、企业知识库工具条（Repository）、预定义图形符号工具条（Predefined Symbols）和各种建模工具选项板（Palette）

   其中标准工具条、预定义图形符号工具条和各种建模工具选项板 已全部集成在Toolbox工具栏中了

4.1、标准工具条

序号	图标	英文名	含义
1		New Model	新建模型
2		New Project	新建工程
3		Open	打开
4		Save	保存
5		Save All	全部保存
6		Print Preview	打印预览
7		Print	打印
8		Cut	剪切
9		Copy	复制
10		Past	粘贴
11		Delete	删除
12		Undo	到上一状态
13		Redo	到下一状态
14		Properties	属性窗口
15		Help Contents	帮助

 4.2、图形工具条

序号	图标	英文名	含义
1		Reprots	模型报告
2		Paste As Shortcut	粘贴成快捷方式
3		Find Objects	查找模型对象
4		Complete Links	完全连接
5		Check Model	检查模型
6		Shadow	阴影
7		Adjust To Text	调整图形大小
8		Line Style	线条风格
9		Fill Style	填充风格
10		font	字体
11		Go up one Level	返回上一级
12		Provious windows	上一窗口
13		Next windows	下一窗口

4.3、视图工具条

序号	图标	英文名	含义
1		Global View	全局视图
2		View Selection	所选视图
3		Current Page	当前页面
4		Used Pages	使用页面
5		Previous View	上一个视图
6		Next View	下一个视图
7		Browser	浏览器
8		Output	输出窗口
9		Result List	结果列表窗口

4.4、预定义符号工具条

序号	图标	英文名	含义
1		Oval	椭圆
2		Triangle1	一般三角形
3		Triangle2	直角三角形
4		Parallelogram	平行四边形
5		Trapezoid	梯形
6		Diamond	菱形
7		Pentagon	五边形
8		Hexagon	六边形
9		Octagon	八边形
10		5-point Start	五角星
11		6-point Start	六角形
12		Manual Input	手工输入
13		Card	卡片
14		Off-Page Connector	分页链接
15		Predefined	预处理
16		Internal Storage	内部存储
17		Folder	文件夹
18		file	文件
19		Document	文档
20		Multi-document	多文档
21		3D-Rectangle	三维矩形
22		Cube	立方体
23		Data Storage	数据存储
24		Actor	男角色
25		Actress	女角色
26		Multi-Rectangle	多矩形
27		Process Object	流程对象
28		Boundary Object	边界对象
29		Entity Object	实体对象
30		Control Ojbect	控制对象
31		Envelope	信息
32		Relationship type	关系类型
33		Entity-Relationship Type	实体关系类型

 备注：还有一些工具我还没有找到在神马地方，╮(╯▽╰)╭，我也刚刚在学习中，以后补上

 5、建模环境设置

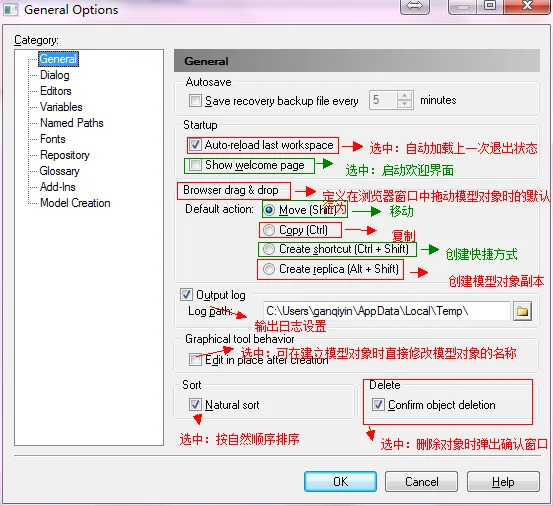

 5.1通用选项设置

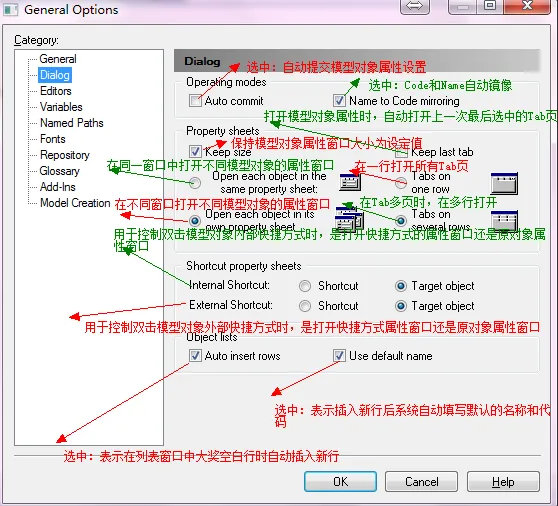

5.2、对话框行为设置

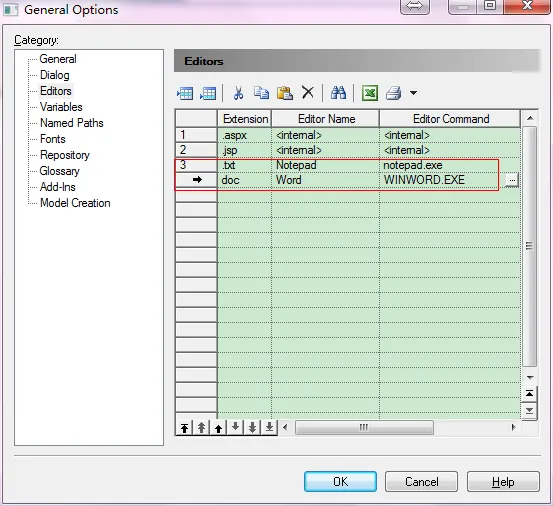

5.3、文本编辑器设置

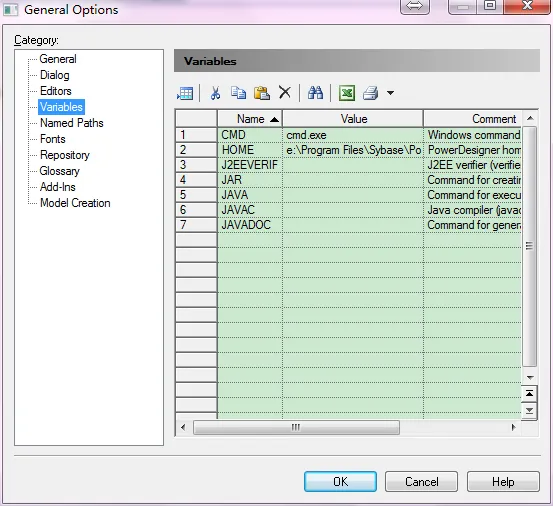

5.4、环境变量设置

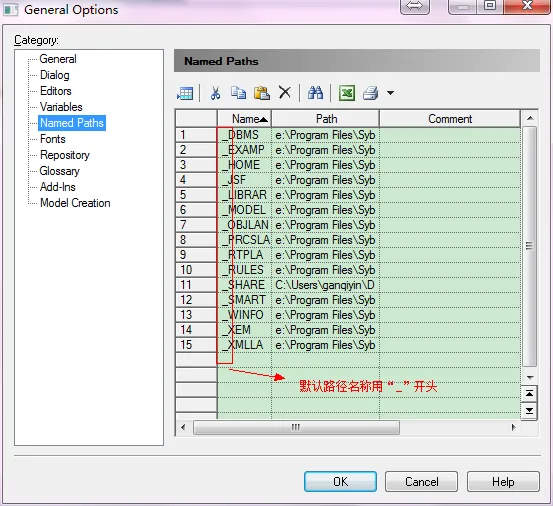

5.5、默认存储路径设置

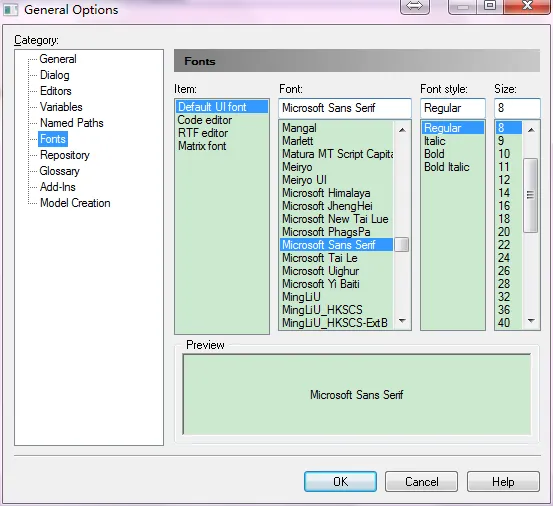

5.6、默认字体设置
