弱电机房设备接地都包含哪些部分?又有什么样的作用?

简介:
弱电机房也叫弱电间。所谓弱电是针对电力、照明用电相对而言的。通常情况下,把电力、照明用的电能称为强电;而把传播信号、进行信息交换的电能称为弱电。强电的处理对象是能源(电力),其特点是电压高、电流大、功耗大、频率低,主要考虑的问题是减小损耗、提高效率。

(一) 、 了解弱电

弱电机房也叫弱电间。所谓弱电是针对电力、照明用电相对而言的。通常情况下,把电力、照明用的电能称为强电;而把传播信号、进行信息交换的电能称为弱电。强电的处理对象是能源(电力),其特点是电压高、电流大、功耗大、频率低,主要考虑的问题是减小损耗、提高效率;

弱电工程包括电视工程、通信工程、消防工程、保安工程、影像工程等等和为上述工程服务的综合布线工程。弱电是针对强电而言的。强电=(380/220)、高压不管。 弱电井是用来敷设弱电线路(缆)的一个(应该说是)通道。弱电井在指定的楼层会设制检查口,方便给专业工作人员检查弱电线路(缆)用的。 弱电线路(缆)在弱电井里敷设即可以保护弱电线路(缆)减少人为的破坏,又可方便专业施工人员定时检查维护,而且线路(缆)从弱电井走,不会影响大楼的整体影响,比较美观。 弱电也不仅仅是指通讯,其实有线电视线(缆)、消防报警线(缆)等等都属于弱电。

(二) 、 弱电的特点

弱电的处理对象主要是信息,即信息的传送与控制,其特点是电压低、电流小、功率小、频率高,主要考虑的问题是信息传送的效果,如保真度、速度、广度和可靠性等。

(三) 、 弱电机房

向建筑专业提供各种智能化系统控制系统的的机房都可以称为弱电机房。弱电机房的配置要求,一般工程主要弱电机房有2个,一个是消控、监控、广播、BAS、BMS作为管理的机电设备控制中心,;一个是计算机网络中心机房、电话总机房,作为信息控制中心。前者一般设置于底层,后者一般设置于二、三层。其它还有有线电视机房(底层)、卫星电视机房(屋顶机房层)。另外对于不同的智能化子系统配置还要有一些控制室:如考虑设置大屏幕显示系统,会议视频系统,同声传译系统,停车场管理系统,一卡通系统等。

1 、 弱电机房标准

包含要素有:中心机房的组成、建筑装修、供电系统、接地防雷系统、空调系统、照明系统、消防报警系统、安防系统、综合布线与网络系统等。

2 、 中心机房组成

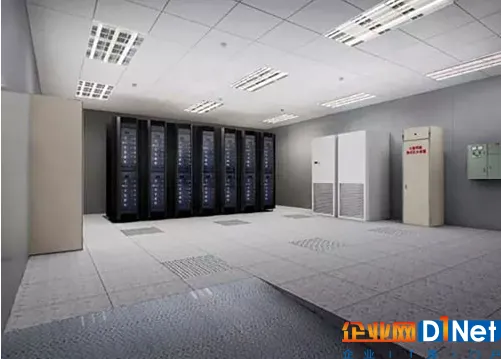

1)中心机房由主机房和辅助房间组成。主机房:放置各类服务器、主要网络设备、网络配线架(机柜)等。辅助房间一般包括:UPS电源间、专用空调控制室、灭火钢瓶间、监控室、信息管理人员办公室和维修室。主机房必须是专用房间,辅助房间可根据实际情况适当合并。

2)机房管理员办公室、维修室必须与主机房分离。

2 、 中心机房组成

  3 、 弱电机房建筑装修

为保障网络设备的高安全性、高可靠性,机房建筑面积必须达标(B级主机房要求最小使用面积不得小于40平方米);机房必须具备防尘、防潮、抗静电、阻燃、绝缘、隔热、降噪音的物理环境;机房功能区域分隔要清晰明了、便于识别和维护。

4 、 弱电机房的主要组成部分。

(1) 、 弱电机房供电系统

a)、保证服务器、网络设备及辅助设备安全稳定运行,计算机供电系统必须达到一类供电标准,即必须建立不间断供电系统(B级机房市电停电时,不间断电源系统主机电源实际输出功率宜大于后端负载1.5倍,满负荷运转时间不得小于120分钟)。

b)、信息系统设备供电系统必须与动力、照明系统分开。(B级机房供电系统要求:频率,50Hz;电压,380V/220V;相数,三相五线或三相四线制/单相三线制;稳态电压偏移范围220v(-10~+10%);稳态频率偏移范围,50Hz( -0.5~+0.5%)。

c)电力布线要求:机房UPS电源要采用独立双回路供电,输入电流应符合UPS输入端电流要求;将市电不稳定性对机房产生的影响降低到最低;静电地板下的供电线路置于管内,分支到各用电区域,向各个用电插座分配电力,防止外界电磁干扰系统设备;线路上要有标帖表明去向及功能,保证维修方便、操作灵活。

(2) 、 弱电机房防雷接地

a.)机房内各个系统都有独自的接地要求,按功能分有交流工作地、安全保护地、静电地、屏蔽地、直流地、防雷地等。

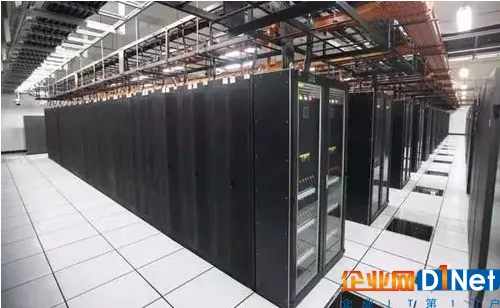

(2) 、 弱电机房防雷接地

b.)中心机房的接地系统:必须安装室外的独立接地体;直流地,防静电地采用独立接地;交流工作地、安全保护地采用电力系统接地;不得共用接地线缆,所有机柜必须接地。(B级机房系统交流工作地的接地电阻不应大于4欧姆;安全保护地的接地电阻不应大于4欧姆;防雷保护。

地的接地电阻不应大于4欧姆;直流地,防静电地接地电阻不应大于1欧姆;实际接地要求按照计算机设备具体要求确定)。

c.)机房防雷体系:主要包括建筑物内、外两层防护措施和机房进出线防护措施。外部防护主要由建筑物自身防雷系统来承担;所有由室外直接接入机房金属信息线缆,必须作防浪涌处理;铠装光纤金属保护层进行可靠接地;所有弱电线缆不裸露于外部环境;弱电桥架使用扁铜软线带跨接,进行可靠接地;机房电源系统至少二极防浪涌处理;重要负载末端防浪涌处理。

(3) 、 弱电机房空调系统

通过该系统保持机房内相对稳定的温度和湿度,使机房内的各类设备保持良好的运行环境,确保系统可靠、稳定运行。(B级机房空调系统要求:全年温度,18~25℃;相对湿度,35~65% ;温度变化率,


本文转自d1net(转载)
