PowerDesigner生成sql及说明文档

简介: 一、PowerDesigner生成sql问题 生成sql的方法是 Database -->Generate Database (Ctrl + G ) 但是提示 Could not load VBScript engine.

一、PowerDesigner生成sql问题
生成sql的方法是 Database -->Generate Database (Ctrl + G ) 但是提示

Could not load VBScript engine.
Check VBScript installation.

Generation aborted due to errors detected during the verification of the model.

检查了好久 发现将check model 去掉就可以了!其中,

one file on是否需要按照表生成许多个sql(默认选上,即不需要)
odbc generation    sql直接生成到数据库中
Automatic archive   生成sql同时生成apm文件。

二、Power designer, 反向工程生成ER图
1. In PowerDesigner, choose File | Reverse Engineer | Database.... The New Physical Data Model Dialog box, shown next, appears.DBMS要选成Oracle 10G, 然后点"OK"
2.在出来的database reverse engineering窗口里, 点上"Using script files", 再点那个"新建"的图标, 会出来个选择文件的对话框,选择script file的位置.then press "OK".
3. 生成ER diagram

三、利用PowerDesigner导出数据库ER图、PDM图

本文在以下两种时机下较为有用:

1、数据库说明文档与实际数据库的结构同步时。
2、根据现有数据库结构生成其说明文档时。

我平时是这样来生成“数据库说明文档”的:

方法一(SQL Server 2000时是这样做的)

使用这个软件"SchemaToDoc With Table Annotator v2.8.8",在网上很容易找到它的注册机,所以用起来很方便,而且它生成的数据库说明文档也很专业。

但遗憾的是,我却无法用它连接到sql 2005或oracle 10g;
其企业版"SchemaToDocEnterpriseInstall.exe"倒是可以顺利连接到SQL Server 2005和oracle 10g, 但由于没有注册码,每次只能导出3个对象(这里的对象包括stored procdure, view, table, function等)……

方法二

通过PowerDesigner从现有数据库导出PDM(Physical Data Model)图,然后借助另一个小工具PdmReader(可从http://www.pdmreader.com/下载)来分析PDM图,然后生成说明文档。

下面说一下具体步骤:

第一部分:通过PowerDesigner生成PDM图。

1、打开PowerDesigner,选择“文件”菜单中的“Reverse Engineer” ,再选择“DataBase”;
2、在弹出的对话框中输入将要创建的PDM文件的名字,并在DBMS选项中选择将要连接的数据库的类型后点击OK;

3、在Database Reverse Engineering Options画面的selection标签下选择“Using a data source”, 并选择用于连接到目标数据库的数据源,点击OK。

4、在Connect to a data source画面中先选择数据源名,再在其下面的输入框中输入连接到目标数据库的user id以及password,点击“Connect”,再点击OK。

5、如果前面的各项配置正确,现在就可以看到当前数据库下的数据对象,如表、视图等,默认会选中所有对象,如果你只想导出某几个表,可以去掉你不想导出的对象前面的勾,然后点击OK,PD就开始为你生成你所选择的对象的PDM图。

6、保存生成的PDM图。

第二部分:利用PdmReader生成说明文档

1、生成PDM图后,用PdmReader将其打开;这里需要注意,用PdmReader打开PDM图时,要保证该图没有在PowerDesigner中被打开。
2、点击“新建项目”,在弹出的对话框中输入项目名称,点击确定;
3、选择项目名称,点击“导入数据字典”,并选择刚生成的PDM图,点击Open;
4、在项目名称下选择pdm图链接,右边会出现一个名为“将字典导出到doc”的链接,点此即可。


目录
相关文章
|
8月前
|
SQL 数据库
PowerDesigner导出SQL脚本运行注释出现乱码问题
PowerDesigner导出SQL脚本运行注释出现乱码问题
200 0
|
SQL 数据库
使用PD(PowerDesigner)图如何快速生成创建数据库表的SQL脚本并生成表在数据库
使用PD(PowerDesigner)图如何快速生成创建数据库表的SQL脚本并生成表在数据库
508 0
使用PD(PowerDesigner)图如何快速生成创建数据库表的SQL脚本并生成表在数据库
|
2月前
|
SQL 关系型数据库 MySQL
实时计算 Flink版产品使用合集之flink sql ROW_NUMBER()回退更新的机制,有相关文档介绍吗
实时计算Flink版作为一种强大的流处理和批处理统一的计算框架,广泛应用于各种需要实时数据处理和分析的场景。实时计算Flink版通常结合SQL接口、DataStream API、以及与上下游数据源和存储系统的丰富连接器,提供了一套全面的解决方案,以应对各种实时计算需求。其低延迟、高吞吐、容错性强的特点,使其成为众多企业和组织实时数据处理首选的技术平台。以下是实时计算Flink版的一些典型使用合集。
46 1
|
8月前
|
SQL 算法 JavaScript
在线就能用的 SQL 练习平台(附SQL学习文档)
在线就能用的 SQL 练习平台(附SQL学习文档)
301 0
|
12月前
|
SQL 数据可视化 关系型数据库
使用SQL-front导出MySQL表结构为excel或word文档
使用SQL-front导出MySQL表结构为excel或word文档
265 0
|
SQL 安全 关系型数据库
PostgreSQL 12 文档: SQL 语法
SQL 命令 这部分包含PostgreSQL支持的SQL命令的参考信息。每条命令的标准符合和兼容的信息可以在相关的参考页中找到。
115 0
|
SQL XML 存储
PostgreSQL 12 文档: 部分 II. SQL 语言
部分 II. SQL 语言 这部份描述在PostgreSQL中SQL语言的使用。我们从描述SQL的一般语法开始,然后解释如何创建保存数据的结构、如何填充数据库以及如何查询它。中间的部分列出了在SQL命令中可用的数据类型和函数。剩余的部分则留给对于调优数据性能的重要方面。 这部份的信息被组织成让一个新用户可以从头到尾跟随它来全面理解主题,而不需要多次参考后面的内容。这些章都是自包含的,这样高级用户可以根据他们的选择阅读单独的章。这一部分的信息被以一种叙事的风格展现。需要查看一个特定命令的完整描述的读者应该去看看第 VI 部分。
83 0
|
SQL Oracle 关系型数据库
使用PL/SQL Developer给Oracle生成漂亮的数据库说明文档
使用PL/SQL Developer给Oracle生成漂亮的数据库说明文档
244 0
使用PL/SQL Developer给Oracle生成漂亮的数据库说明文档

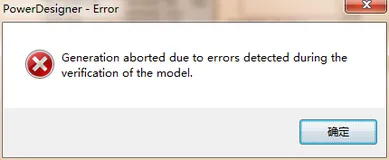

PowerDesigner在生成SQL时报错Generation aborted due to errors detected during the verification of the mod
