之前写过一篇关于DirectX截屏的文章，其中有网友留言提到了截图黑屏的问题，于是这些日子研究了一下，与大家一同分享。

为什么会黑屏？

一句话概括，黑屏是由于DDraw加速引起的！

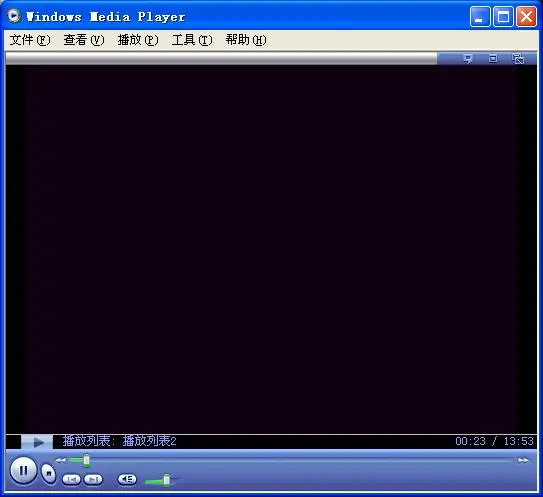

先说一下DirectX的显示原理，通常我们看到的屏幕上的数据，都是通过Primary Surface送至显示器的，什么是Primary Surface呢？中文叫做主显示表面，也就是说我们当前看到的屏幕上的图像数据是从这个表面来的，除了主表面意外还有离屏表面，叫做OffScreenSuface。这种表面中的数据是不直接显示在屏幕上的。常用的截屏函数也基本上是通过截取Primary Surface中的数据来实现的。现在多数的视频播放软件都是用DDraw写的（现在DDraw已经融合到DirectX的Graphics本分，DDraw这个词也已经成为历史了。），而且使用了一种叫做Overlay的表面，我们常用的截屏函数都是截取普通的primary surface中的数据，无法截取Overlay surface中的数据，而微软又没有提供公共的API来获取Overlay surface中的数据，所以，黑屏就不足为奇了。下面就是使用了Overlay技术的Windows Media Player截图时的黑屏现象。

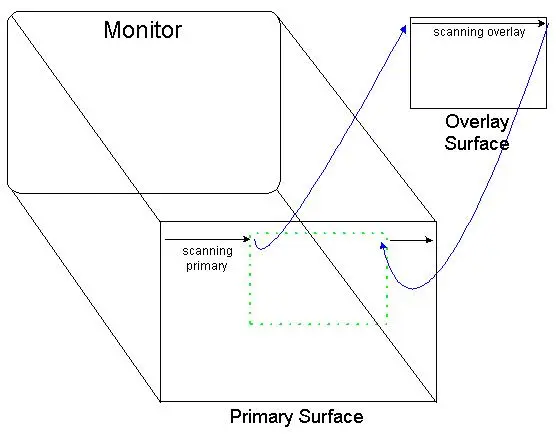

Overlay是纯硬件支持的，DDraw并不会用软件实现这种功能。这种Surface的特殊之处在于，它相当于蒙在屏幕上的一块塑料板，也就是说，这个如果使用了这种Surface，那么它就位于所有surface的最前端。显示设备在向屏幕显示数据的时候，会先判断该位置是否有Overlay，如果有，就显示Overlay中像素，如果没有，就使用Primary Surface中的像素。所以，当你打开一个播放器来播放视频，截图的时候就会发现播放器窗口是黑的。原因就是这块区域正好对应着Overlay。当然是截取不到的。

关于Overlay surfaces的详细介绍，可以看这里。

如何避免截图时黑屏

大多数软件除了DDraw的渲染模式之外，还提供了一种Software renderer模式，也就是软件模式，这种模式在DDraw加速不可用的时候才会使用，所以一个避免截图黑屏的办法就是关闭DDraw加速，强迫软件使用Software renderer模式，这样，Overlay surface就不存在了，也就不会黑屏了。具体办法如下

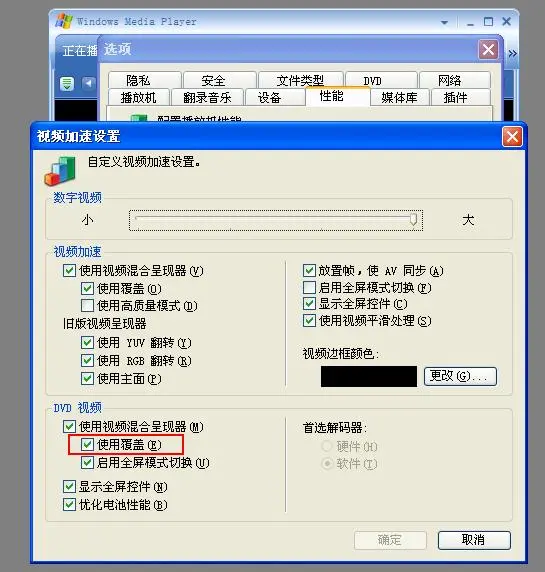

方法一： 使用软件本身的设置来禁用Overlay技术，该方法只会影响该软件本身，以常见的Windows Media Player为例，设置如下（将 使用覆盖这个选项勾掉，这样软件就不会使用Overlay Surface了）

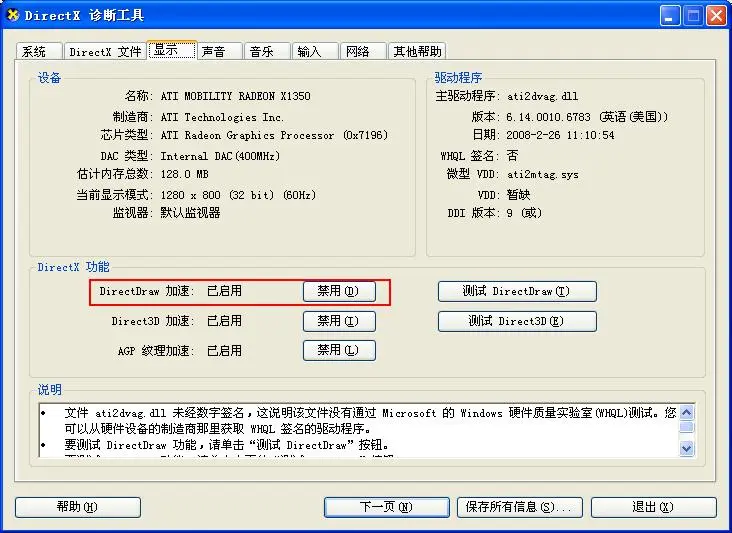

方法二： 使用DirectX控制面板来关闭DDraw加速，上面的方法相当于关闭分支开关，而这个方法则相当于把总闸给关闭了，系统中所有其他软件也不能使用DDraw加速了。如果安装了DirectX SDK，那么直接在运行栏里面输入dxdiag即可打开DirectX控制面板，设置如下。

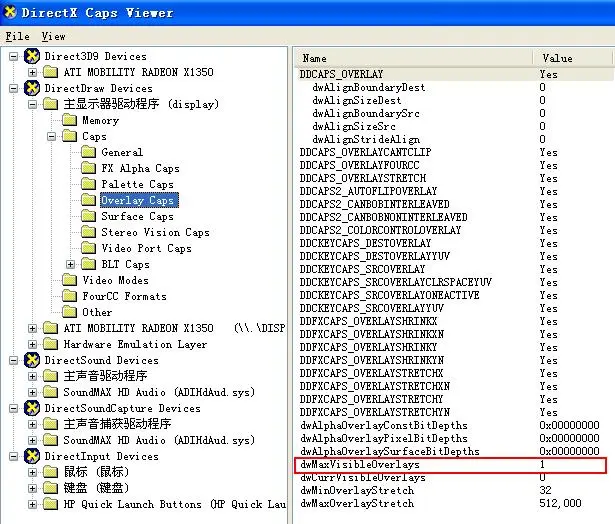

方法三：其实还有一种办法，就是用程序占用Overlay surface，这种办法太麻烦，一般人不会用，因为一般的独立显卡都支持Overlay Surface，而且支持的个数是有限的，所以，如果我们提前用程序占用了所有的Overlay Surface，那么其他程序就无法再使用了，也就不会导致截图黑屏了。在使用这种方法前，应该首先查看自己的显卡是否支持Overlay技术，以及支持多少个。如果安装了DirectX SDK，可以依次展开：开始-程序-Microsoft DirectX SDK-DirectX Utilities-DirectX Caps Viewer，由下图可知，我的显卡支持一个Overlay Surface，我还没玩过高级显卡，没见过支持多个Overlay的显卡，哪位兄弟有好的显卡，也发个图让小弟看看。

但是这种方法有一个弊端，就是如果软件不支持Software Renderer模式，那么如果你先用程序占用了Overlay，再启动播放软件的时候，就会导致错误。

以上几种办法究其本质，实际上就是一种，都是禁止使用Overlay Surface。而且这些方法都有一个弊端，就是要求先入为主，也就是在软件启动前（或者确切的说，是视频播放前）做好设置，然后再启动软件。如果视频已经播放（Overlay已经被占用），那么这些方法将会统统失效。

除此之外，还可以使用现成的截图软件，很多软件都可以处理黑屏的情况，比如HyperSnap 6就很不错。

如何截取Overlay中的数据？

说来这不是一个简单的问题，我在网上搜索了很久，也没找到合适的办法，据说使用Hook技术可能会办到，但是我对hook不太熟悉，所以也没尝试，希望哪位朋友有兴趣可以试试，关于这个话题，google讨论组上有个帖子，介绍的比较详细，感兴趣的可以看看这里。

挑战一下！

我这里有一个关于Overlay Surface的Demo（下载）。这个Demo来自DirectX 7的SDK，是一只飞动的小蚊子。由于版本较老，现在网上已经不太常见了。根据上面的研究可以断定，能截取到这只小蚊子绝非易事，感兴趣的朋友不妨试试！
