关于Touch Panel AA区要做外扩的原因

简介: Touch Panel即是触摸屏的面板,面板在设计的时候就会有一定的规范。 如上两幅图所示: AA  :   Active  Area的英文缩写,表示触摸屏的动作区,也就是我们手可以触摸面板,能够被检测到的区域。
+关注继续查看

Touch Panel即是触摸屏的面板,面板在设计的时候就会有一定的规范。

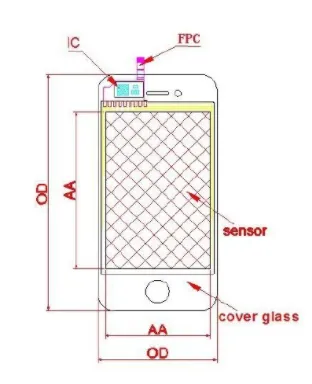

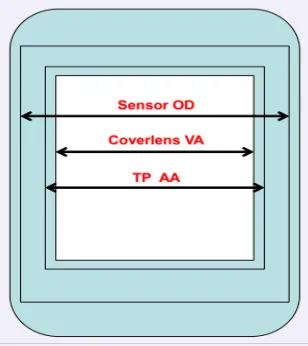

如上两幅图所示:

AA  :   Active  Area的英文缩写,表示触摸屏的动作区,也就是我们手可以触摸面板,能够被检测到的区域。

VA  :  View Area的英文缩写,表示屏体可视区域。

OD :   Outside  Dimensional的英文缩写,表示触摸屏体外形尺寸。

Sensor:装饰玻璃下有触摸功能的部件,通常就是一些ITO组成的电极,由各种各样的图案构成发射通道和感应通道,这些ITO图案一般式附着在一些玻璃或者导电玻璃上,因此就会有GF,GFF,OGS等结构。

Cover glass : 盖板玻璃,也有一种叫法,叫Cover lens。

FPC:上面有触控ic和各种电阻,电容等元器件,触控ic上通常由若干个通道,通过FPC线路与ITO上的通道相连。


那么,为什么需要外扩?

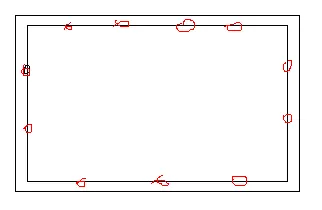

由于我们手指触控屏体的时候当触控到边缘的时候,手指触摸的宽度有一部分是无法完全触摸到边线的,这就导致触摸的时候,有一部分区域的能量检测的结果没有实际触控区域的能量高。

所以,将AA区外扩,就相当于增大了可触控范围,再到程序中调整算法,这样就不会导致以上这种现象。

当然,不同的人会有不同的说法。不同的公司会有不同的规格,需要根据实际测试结果才能下结论。
