    摘要Abstract：直接根据B样条的Cox-deBoor递推定义写出计算B样条基函数的程序，并将计算结果在OpenSceneGraph中显示。

   关键字Key Words：B Spline Basis Functions、OpenSceneGraph

一、概述Overview

有很多方法可以用来定义B样条基函数以及证明它的一些重要性质。例如，可以采用截尾幂函数的差商定义，开花定义，以及由de Boor和Cox等人提出的递推公式等来定义。我们这里采用的是递推定义方法，因为这种方法在计算机实现中是最有效的。

令U={u0,u1,…,um}是一个单调不减的实数序列，即ui<=ui+1，i=0,1,…,m-1。其中，ui称为节点，U称为节点矢量，用Ni,p(u)表示第i个p次B样条基函数，其定义为：

B样条基有如下性质：

a) 递推性；

b) 局部支承性；

c) 规范性；

d) 可微性；

二、程序 Codes

直接根据B样条基函数的Cox-deBoor递推定义，写出计算B样条基函数的程序如下：

头文件BSplineBasisFunction.h：

/**/ /*
*    Copyright (c) 2013 eryar All Rights Reserved.
*
*        File    : BSplineBasisFunction.h
*        Author  : eryar@163.com
*        Date    : 2013-03-23 22:13
*        Version : V1.0
*
*    Description : Use Cox-deBoor formula to implemente the
*                  B-Spline Basis functions.
*
*/
#ifndef _BSPLINEBASISFUNCTION_H_
#define  _BSPLINEBASISFUNCTION_H_

#include  < vector >

class  BSplineBasisFunction
{
public:
    BSplineBasisFunction(const std::vector<double>& U);
    ~BSplineBasisFunction(void);

public:
    /**//*
    * @brief Binary search of the knot vector.
    */
    int FindSpan(double u);

    /**//*
    * @brief
    * @param [in] i: span of the parameter u;
    *        [in] p: degree;
    *        [in] u: parameter;
    */
    double EvalBasis(int i, int p, double u);

    /**//*
    * @breif Get knot vector size.
    */
    int GetKnotVectorSize(void) const;

    /**//*
    * @breif Get the knot value of the given index.
    */
    double GetKnot(int i) const;

private:
    std::vector<double> mKnotVector;
} ;

#endif   //  _BSPLINEBASISFUNCTION_H_

实现文件BSplineBasisFunction.cpp：

/**/ /*
*    Copyright (c) 2013 eryar All Rights Reserved.
*
*        File    : BSplineBasisFunction.cpp
*        Author  : eryar@163.com
*        Date    : 2013-03-23 22:14
*        Version : V1.0
*
*    Description : Use Cox-deBoor formula to implemente the
*                  B-Spline Basis functions.
*
*/

#include  " BSplineBasisFunction.h "

BSplineBasisFunction::BSplineBasisFunction(  const  std::vector < double >&  U )
    :mKnotVector(U)
{

}


BSplineBasisFunction:: ~ BSplineBasisFunction( void )
{
}

int  BSplineBasisFunction::GetKnotVectorSize(  void  )  const
{
    return static_cast<int> (mKnotVector.size());
}

double  BSplineBasisFunction::GetKnot(  int  i )  const
{
    return mKnotVector[i];
}

/**/ /*
* @brief Binary search of the knot vector.
*/
int  BSplineBasisFunction::FindSpan(  double  u )
{
    int iSize = static_cast<int> (mKnotVector.size());

    if (u >= mKnotVector[iSize-1])
    {
        return iSize;
    }

    int iLow = 0;
    int iHigh = iSize;
    int iMiddle = (iLow + iHigh) / 2;

    while (u < mKnotVector[iMiddle] || u > mKnotVector[iMiddle+1])
    {
        if (u < mKnotVector[iMiddle])
        {
            iHigh = iMiddle;
        }
        else
        {
            iLow = iMiddle;
        }

        iMiddle = (iLow + iHigh) / 2;
    }

    return iMiddle;
}

double  BSplineBasisFunction::EvalBasis(  int  i,  int  p,  double  u )
{
    if ((i+p+1) >= GetKnotVectorSize())
    {
        return 0;
    }

    if (0 == p)
    {
        if (u >= mKnotVector[i] && u < mKnotVector[i+1])
        {
            return 1;
        }
        else
        {
            return 0;
        }
    }

    double dLeftUpper = u - mKnotVector[i];
    double dLeftLower = mKnotVector[i+p] - mKnotVector[i];
    double dLeftValue = 0;

    double dRightUpper = mKnotVector[i+p+1] - u;
    double dRightLower = mKnotVector[i+p+1] - mKnotVector[i+1];
    double dRightValue = 0;

    if (dLeftUpper != 0 && dLeftLower != 0)
    {
        dLeftValue = (dLeftUpper / dLeftLower) * EvalBasis(i, p-1, u);
    }

    if (dRightUpper != 0 && dRightLower != 0)
    {
        dRightValue = (dRightUpper / dRightLower) * EvalBasis(i+1, p-1, u);
    }

    return (dLeftValue + dRightValue);
}

主函数：

/**/ /*
*    Copyright (c) 2013 eryar All Rights Reserved.
*
*        File    : Main.cpp
*        Author  : eryar@163.com
*        Date    : 2013-03-23 22:11
*        Version : V1.0
*
*    Description : Use Cox-deBoor formula to implemente the
*                  B-Spline Basis functions.
*
*/

#include  < osgDB / ReadFile >
#include  < osgViewer / Viewer >
#include  < osgGA / StateSetManipulator >
#include  < osgViewer / ViewerEventHandlers >

#include  " BSplineBasisFunction.h "

#pragma comment(lib,  " osgd.lib " )
#pragma comment(lib,  " osgDBd.lib " )
#pragma comment(lib,  " osgGAd.lib " )
#pragma comment(lib,  " osgViewerd.lib " )

osg::Node *  MakeBasisFuncLine(BSplineBasisFunction &  bf,  int  i,  int  p)
{
    // The property basis functions.
    int iLen = bf.GetKnotVectorSize();
    int iStep = 800;
    double dStart = bf.GetKnot(0);
    double dEnd = bf.GetKnot(iLen-1);
    double dDelta = (dEnd - dStart) / iStep;
    double u = 0;
    double v = 0;

    // Create the Geode (Geometry Node) to contain all our osg::Geometry objects.
    osg::Geode* geode = new osg::Geode;

    // Create Geometry object to store all the vertices and lines primitive.
    osg::ref_ptr<osg::Geometry> linesGeom = new osg::Geometry;

    // Set the vertex array to the points geometry object.
    osg::ref_ptr<osg::Vec3Array> pointsVec = new osg::Vec3Array;

    for (int s = 0; s <= iStep; s++)
    {
        u = s * dDelta;
        v = bf.EvalBasis(i, p, u);
        if (v != 0)
        {
            pointsVec->push_back(osg::Vec3(u, 0, v));
        }
    }
    linesGeom->setVertexArray(pointsVec);

    // Set the colors.
    osg::ref_ptr<osg::Vec4Array> colors = new osg::Vec4Array;
    colors->push_back(osg::Vec4(1.0f, 1.0f, 0.0f, 0.0f));
    linesGeom->setColorArray(colors.get());
    linesGeom->setColorBinding(osg::Geometry::BIND_OVERALL);

    // Set the normal in the same way of color.
    osg::ref_ptr<osg::Vec3Array> normals = new osg::Vec3Array;
    normals->push_back(osg::Vec3(0.0f, -1.0f, 0.0f));
    linesGeom->setNormalArray(normals.get());
    linesGeom->setNormalBinding(osg::Geometry::BIND_OVERALL);

    // Add the points geometry to the geode.
    linesGeom->addPrimitiveSet(new osg::DrawArrays(osg::PrimitiveSet::LINE_STRIP, 0, pointsVec->size()));
    geode->addDrawable(linesGeom.get());

    return geode;
}

osg::Node *  CreateScene( void )
{
    osg::Group* root = new osg::Group;

    // Knot vector: U={0,0,0,1,2,3,4,4,5,5,5}.
    std::vector<double> knotVector;
    knotVector.push_back(0);
    knotVector.push_back(0);
    knotVector.push_back(0);
    knotVector.push_back(1);
    knotVector.push_back(2);
    knotVector.push_back(3);
    knotVector.push_back(4);
    knotVector.push_back(4);
    knotVector.push_back(5);
    knotVector.push_back(5);
    knotVector.push_back(5);

    BSplineBasisFunction basisFunc(knotVector);

    for (int i = 0; i < basisFunc.GetKnotVectorSize(); i++)
    {
        //
        //root->addChild(MakeBasisFuncLine(basisFunc, i, 1));

        //
        root->addChild(MakeBasisFuncLine(basisFunc, i, 2));
    }

    return root;
}

int  main( int  argc,  char *  argv[])
{
    osgViewer::Viewer viewer;
    viewer.setSceneData(CreateScene());

    viewer.addEventHandler(new osgGA::StateSetManipulator(viewer.getCamera()->getOrCreateStateSet()));
    viewer.addEventHandler(new osgViewer::StatsHandler);
    viewer.addEventHandler(new osgViewer::WindowSizeHandler);

    return viewer.run();
}

若想显示出所有次数的B样条基函数，只需要在CreateScene中添加就好了。

以《The NURBS Book》中的例子2.2，节点矢量U={0, 0, 0, 1, 2, 3, 4, 4, 5, 5, 5}，次数p=2，分别将程序计算的一次、二次B样条基函数的结果列出，如下图所示：

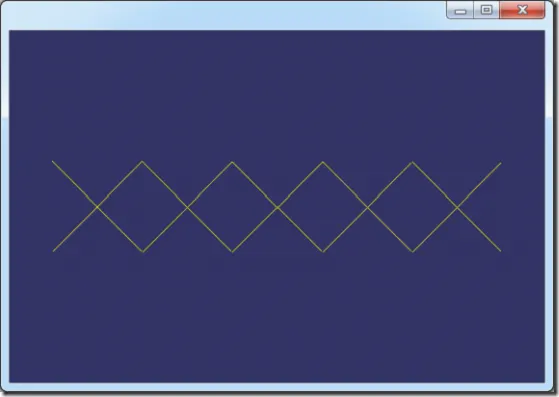

图1. 一次B样条基函数

图2. 二次B样条基函数

本来还想将不同的B样条基函数以不同的颜色显示，试了几次，都没有成功。若以不同的颜色显示，会更直观。若你有设置颜色的方法，欢迎告诉我，eryar@163.com。

三、结论 Conclusion

程序计算结果与书中吻合，效果还不错。

理解了B样条的Cox-deBoor递推定义之后，可以将程序中的递归代码转换为非递归实现，这样就可以深入理解B样条基函数了。
