WAF防火墙数据接入 ES最佳实践（上）

WAF是个简称，中文全称为Web应用防护系统（也称为：网站应用级入侵防御系统。

一、需求背景

WAF是个简称，中文全称为Web应用防护系统（也称为：网站应用级入侵防御系统。英文：Web Application Firewall，简称： WAF）。

客户在不同云厂商的WAF日志需要统一接入一个平台，集中管理，最终客户选择了 ES。

二、数据接入链路

链路上遇到的问题：

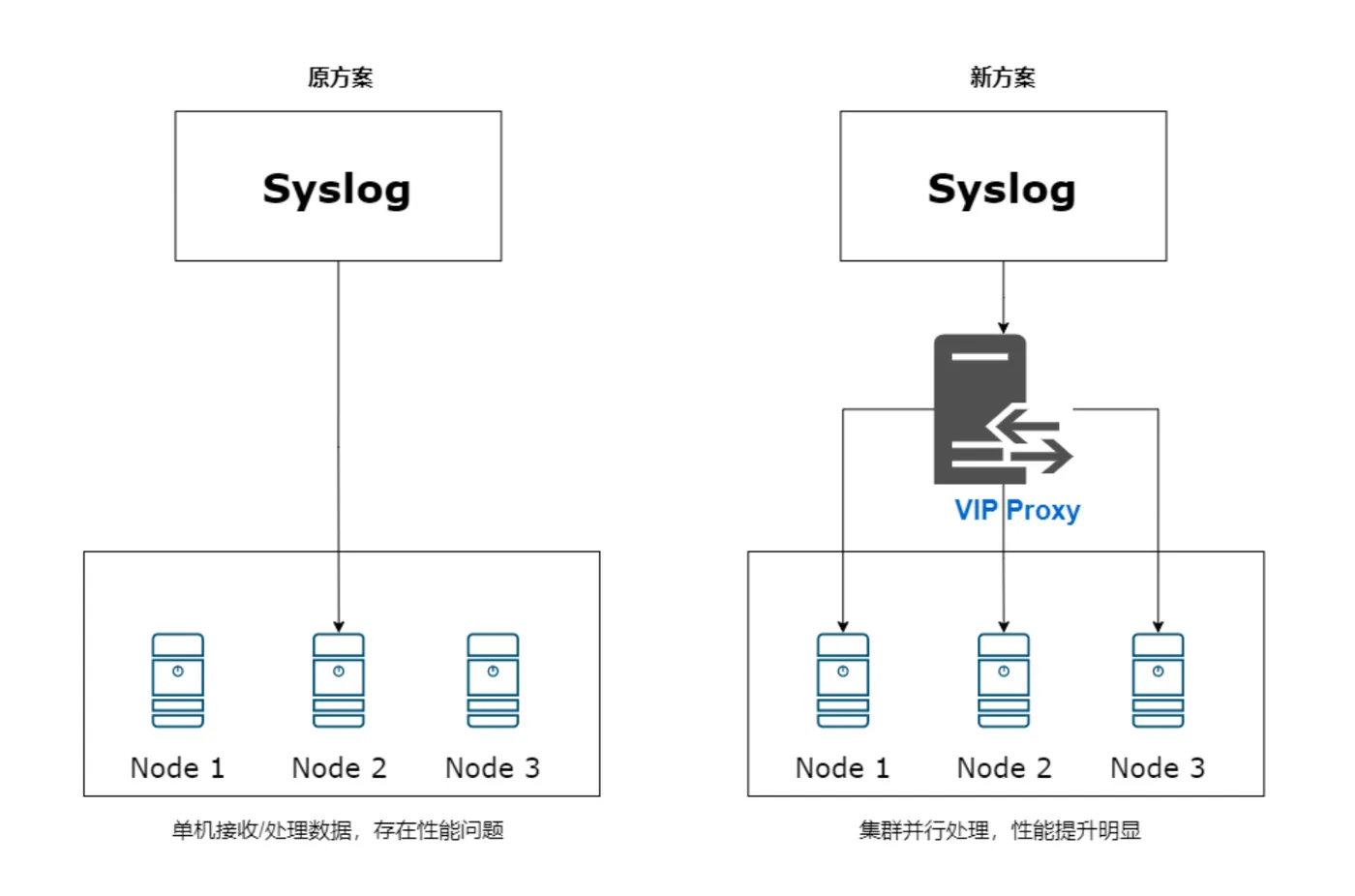

由于syslog只能往单节点推送，而 Logstash又是多节点的logstash集群，这样就导致syslog无法利用到多台logstash进行数据同步，造成资源浪费。

解决方案：

Syslog → Logstash VIP → Logstash RS → ES

1. 创建一个private link（vip），指向logstash实例下的所有RS节点，并绑定1024以上的端口，比如8888；
2. logstash实例启动8888端口，接收数据；

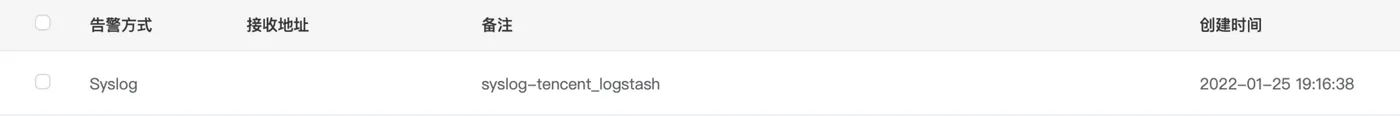

3. 对客户暴露这个vip:8888，让客户的syslog往vip推送数据；
4. logstash实例的RS轮流接收到syslog数据推送，并消费到ES

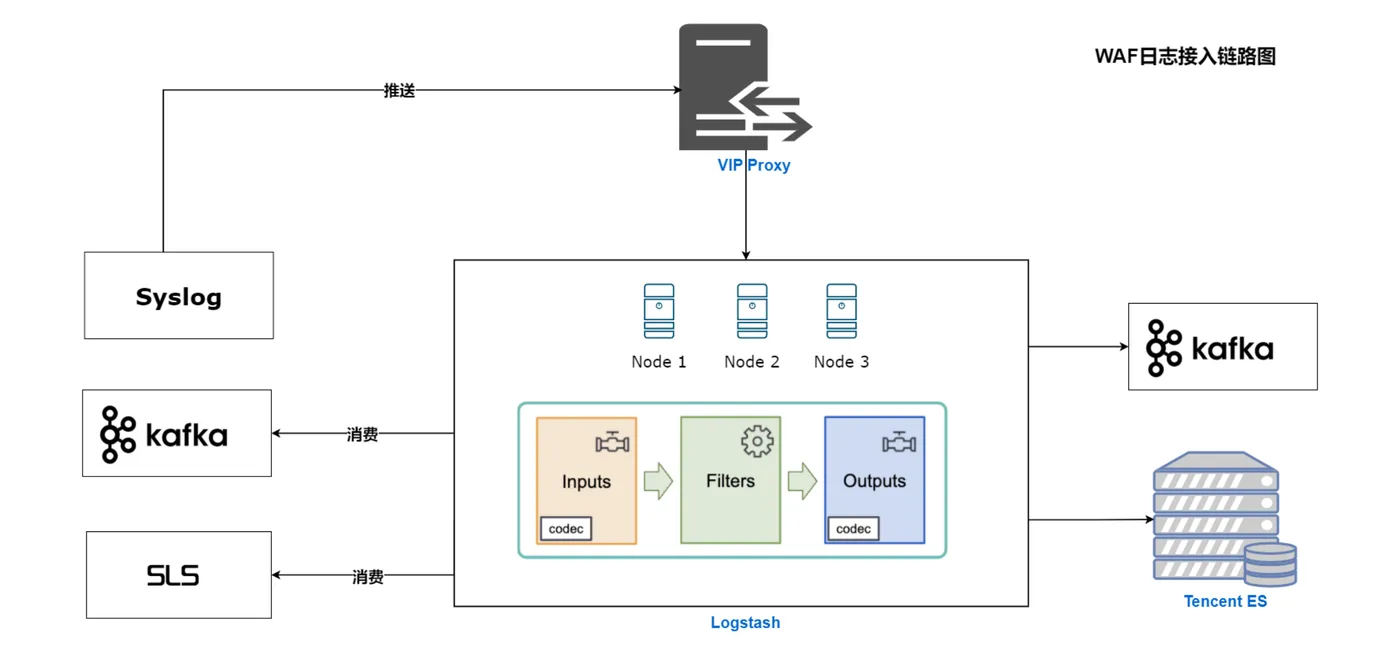

WAF日志接入链路图：

SLS说明：

数据管道，阿里云的日志服务，提供日志类数据采集、加工等操作。

三、Logstash介绍

Logstash是 Elastic 公司提供的一款专门用于应用程序日志、事件的传输、处理、管理的产品。

我们可以通过Logstash完成跨ES集群的数据迁移工作，也可以使用logstash接入多种数据源做数据的同步，小红书WAF日志就是通过logstash进行接入的。

1. logstash安装

注：ES提供了logstash产品，无需安装配置，下面简单介绍下logstash的安装方式

1）下载并安装公共签名密钥

rpm --import https://artifacts.elastic.co/GPG-KEY-elasticsearch

2）配置yum源

[logstash-8.x]
name=Elastic repository for 8.x packages
baseurl=https://artifacts.elastic.co/packages/8.x/yum
gpgcheck=1
gpgkey=https://artifacts.elastic.co/GPG-KEY-elasticsearch
enabled=1
autorefresh=1
type=rpm-md

3）安装

yum install logstash

2. logstash插件说明

Logstash是插件式工作模式，他的插件主要分为3种 input/filter/output

INPUT PLUGIN # 收集数据 FILTER PLUGIN # 数据清洗、数据转化 OUTPUT PLUGIN # 数据输出

2.1 Input配置

• Beats ：从beat采集

input {

  beats {

    port => 5044
  }
}

• Syslog ：从syslog采集

input {

  syslog {

    port => 5144
    syslog_field => "syslog"
  }
}

• File ：从文件采集

input {

  file {

    path => "/var/log/*/*.log"
  }
}

• Elasticsearch ：从es集群采集数据

input {

  elasticsearch {

    hosts => "localhost"
    query => '{ "query": {"match": { "statuscode": 200 } }, "sort": ["_doc" ] }'
  }
}

• Kafka ：从kafka获取数据

input {

  kafka {

    bootstrap_servers =>"xxxxx:9992 "
    topics => ["test"]
    codec => "json"
    security_protocol =>"SASL_PLAINTEXT"
    sasl_mechanism => "PLAIN"
    jaas_path =>"/etc/logstash/kafka-client-jaas.conf"
    consumer_threads => 2
    group_id => "logstash-bigdata"
    auto_offset_reset => "latest"
    max_poll_records => "500"
    max_poll_interval_ms =>"30000"
    session_timeout_ms => "30000"
    request_timeout_ms => "60000"
    auto_commit_interval_ms =>"5000"
    check_crcs => "false"
    heartbeat_interval_ms =>"9000"
    partition_assignment_strategy =>"org.apache.kafka.clients.consumer.RoundRobinAssignor"
    }
}

• Jdbc ：从数据库采集数据

input {

  jdbc {

    jdbc_driver_library =>"mysql-connector-java-5.1.36-bin.jar"
    jdbc_driver_class =>"com.mysql.jdbc.Driver"
    jdbc_connection_string =>"jdbc:mysql://localhost:3306/mydb"
    jdbc_user => "mysql"
    parameters => {
   "favorite_artist" => "Beethoven" }
    schedule => "* * * * *"
    statement => "SELECT * from songswhere artist = :favorite_artist"
  }
}

• S3 ：从对象存储采集数据

input {

  s3 {

    "access_key_id" => "xxx"
    "secret_access_key" => "xxxxx"
    "endpoint" => "https://bucket.example.com"
    "bucket" => "my-bucket"
    "region" => "ap-guangzhou"
  }
}

2.2 Output配置

• Elasticsearch ：输出至ES集群

output {

if [log_type] == "tomcat" and([department] == "zxbi" or [department] == "jfbi") {

  elasticsearch {

    hosts =>["https://rjjd-node01:9200"]
    index =>"jfbi.prd-%{+YYYY.MM}"
    user => "beatuser"
    password =>"xxxxx"
    http_compression => "true"
    sniffing => "false"
    ssl => true
    ssl_certificate_verification =>"true"
    cacert => "/etc/ssl/xxx_ca.crt"
    id => "zxbi"
  }
 }
}

• File ：输出至文件

output {

file {

  path => “/tmp/stdout.log”
  codec => line {

      format => "customformat: %{message}"
    }
  }
}

• Stdout ：输出至控制台

output {

  stdout {
    codec => json }
}

2.3 Filter配置

其中filter插件较为复杂，filter插件中实现了很多插件提供使用。

详细用法见：https://www.elastic.co/guide/en/logstash/7.14/filter-plugins.html

logstash常用插件说明

其中我们最常用的插件为：grok、date、drop、geoip、json、kv、ruby、mutate，下面简单介绍下这些常用的插件。

• Date

日期过滤器用于解析字段中的日期，然后使用该日期或时间戳作为事件的logstash时间戳。

filter {

  date {

      match => ["[creatime]",                     # 时间字段
          "yyyy-MM-dd HH:mm:ss",                  #
          "yyyy-MM-dd HH:mm:ss Z",                #
          "MMM dd, yyyy HH:mm:ss aa",             # Oct 16, 2020 11:59:53 PM
          "yyyy-MM-dd HH:mm:ss.SSS",
          "ISO8601",                              # 2018-06-17T03:44:01.103Z ( Z 后面可以有 "08:00" 也可以没 )
          "UNIX",                                 # UNIX时间戳格式记录的是从 1970 年起始至今的总秒数
          "UNIX_MS"                               # 从 1970 年起始至今的总毫秒数
      ]
      target => "@timestamp"                      # 目标字段
      timezone => "Asia/Shanghai"                 # 时区设置
  }
}

• Drop

当不需要某些数据的时候，可以使用drop插件丢弃，例如：

filter {

  if [loglevel] == "debug" {

    drop {
    }
  }
}

• Geoip

GeoIP过滤器根据Maxmind GeoLite2数据库中的数据添加有关IP地址的地理位置的信息。 配置表达式：

filter {

  geoip {

    database =>"/usr/local/GeoLite2-City/GeoLite2-City.mmdb"
    fields => ["ip","longitute","city_name"]
    source => "ip"
    target => "geoip"
  }
}

其中database文件需要手动下载：https://www.maxmind.com/en/accounts/436070/geoip/downloads，该站点需要注册登录。

• Json

默认情况下，它会将解析后的JSON放在Logstash事件的根（顶层）中，但可以使用配置将此过滤器配置为将JSON放入任意任意事件字段 target。

当在解析事件期间发生不良事件时，此插件有一些回退场景。如果JSON解析在数据上失败，则事件将不受影响，并将标记为 _jsonparsefailure; 然后，您可以使用条件来清理数据。您可以使用该tag_on_failure选项配置此标记。

如果解析的数据包含@timestamp字段，则插件将尝试将其用于事件@timestamp，如果解析失败，则字段将重命名为，_@timestamp并且事件将使用标记 _timestampparsefailure。

filter {

  json {

    source => "message"
  }
}

• Kv

此过滤器有助于自动解析各种消息（或特定事件字段）类似foo=bar。

例如，如果您有一条包含的日志消息ip=1.2.3.4 error=REFUSED，则可以通过配置来自动解析这些消息。

filter {

  kv {

    default_keys => [“host”,”ip”]
    exclude_keys => [“times”]
    field_split => “&?”
  }
}

支持的参数：

https://www.elastic.co/guide/en/logstash/6.8/plugins-filters-kv.html

• Ruby

执行ruby代码。此过滤器接受内联ruby代码或ruby文件。这两个选项是互斥的，具有稍微不同的工作方式。

例如：

filter {

  ruby {

    code => "event.set('eventHappenedAt',event.get('createdDateTime').to_i*1000)"
  }
  ruby {

    id => "135453"
    path => "/usr/local/rubyCode/rubyLogParse.rb"
  }
}

其中引用的ruby脚本如下：

   def filter(event)
      #取出日志信息
      logdata=event.get('message')
      if (logdata.include?'reqMessage' )
        #解析日志级别和请求时间,并保存到event对象中
        logleve=logdata[(logdata.index('[')+1)...logdata.index(']')]
        event.set('logleve',logleve)
        event.set('requestTime',logdata[0,logdata.index(' - [')])
        #如果是rest接口json日志
        if(logdata.include?'restJson')
          parseJsonLog event,logdata
        else
          parseXmlLog event,logdata
        end
      end
    return [event]
   #解析json格式日志
 def parseJsonLog(event,logdata)
    #获取日志内容
    loginfo=logdata[(logdata.index('] ')+2)...(logdata.rindex('}')+1)]
    #转成json对象
    logInfoJson=JSON.parse loginfo
    #获取流水号
    event.set('transactionID',logInfoJson['transactionID'])
    event.set('channel',logInfoJson['reqMessage']['channel'])
    #获取返回报文
    event.set('respMessage',logInfoJson['respMessage'].to_json)
    #获取请求报文
    event.set('reqMessage',logInfoJson['reqMessage'].to_json)

    .....................省略部分代码

    #设置标示位
    event.set('tags','log_success')
  end

• Mutate

强大的mutate过滤器，可以对数据进行增删改查。支持的语法多，且效率高

按照执行顺序排列： coerce：null时默认值 rename：重命名字段 update：更新数据 replace：替换字段值 convert：转换字段类型 gsub：替换字符 uppercase：转为大写的字符串 capitalize：转换大写字符串 lowercase：转为小写的字符串 strip：剥离字符空白 remove：移除字段 split：分离字段 join：合并数组 merge：合并多个数组 copy：复制字段

例如：

filter {

  mutate {

    split => ["hostname","."]
    add_field => {
   "shortHostname" => "%{hostname[0]}" }
  }
  mutate {

    rename =>["shortHostname", "hostname" ]
  }
}
