Structured Streaming 模块与编程模型：引擎内部到底由什么组成

摘要：会用 readStream / writeStream 只是入门。真正写出能长期稳定运行的流式任务，需要知道引擎内部有哪些模块、它们怎么协作、每个 trigger 里到底发生了什么。本文拆开 Structured Streaming 的五层模块（Source、StreamExecution 执行引擎、StateStore、Checkpoint、Sink），讲清编程模型的三层抽象，并逐帧还原一个微批从读数据到提交 offset 的完整执行链路。

关键词：Structured Streaming, Spark, 编程模型, StreamExecution, StateStore, Checkpoint, 增量执行, 微批

一、先把模块地图铺开

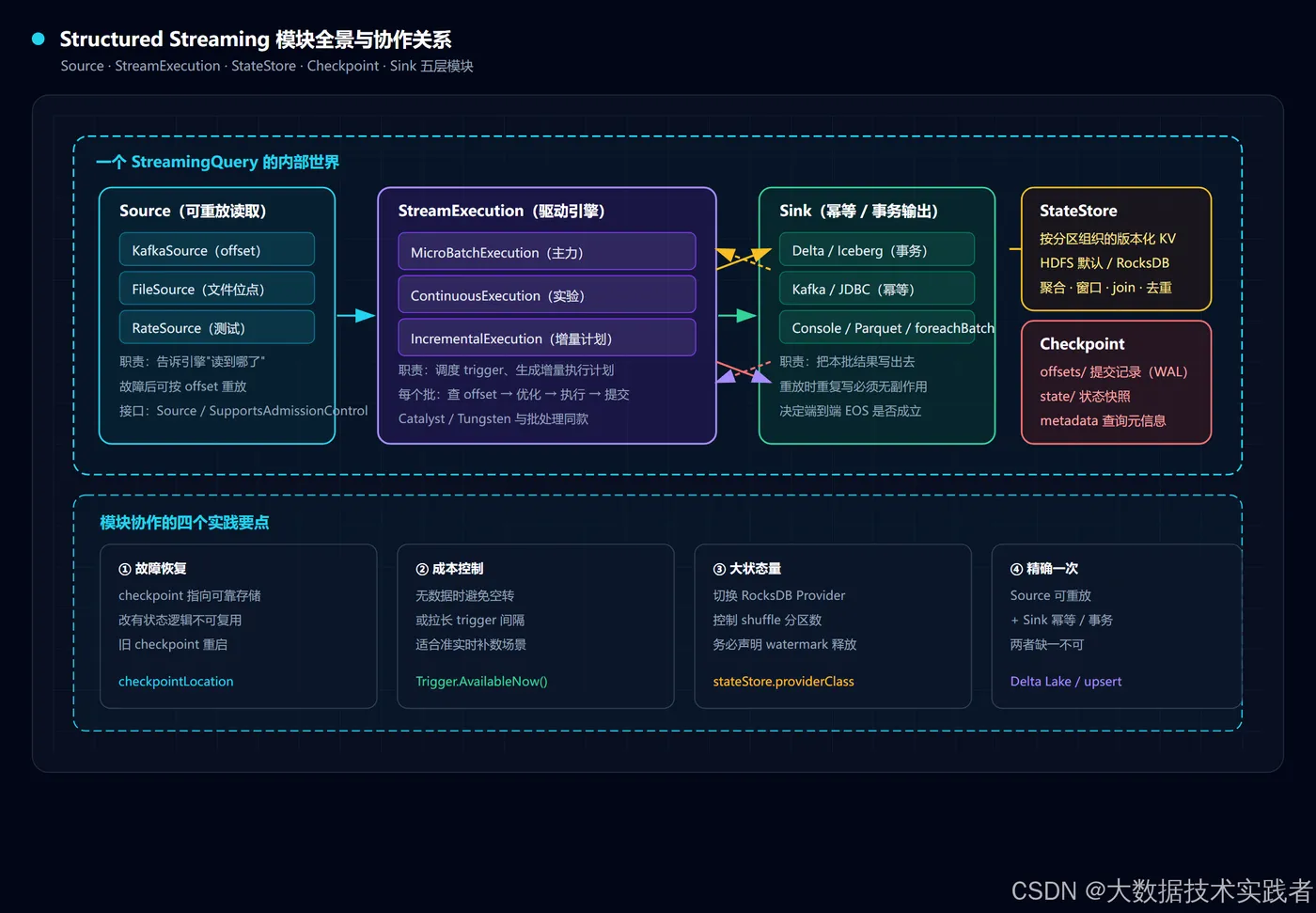

Structured Streaming 跑起来后，实际参与工作的模块可以分成五层，各司其职：

前四层都在一个 StreamingQuery 里被统一调度，你在代码里看到的只是 query.start() 一行，背后是这套模块在协同。

二、编程模型的三层抽象

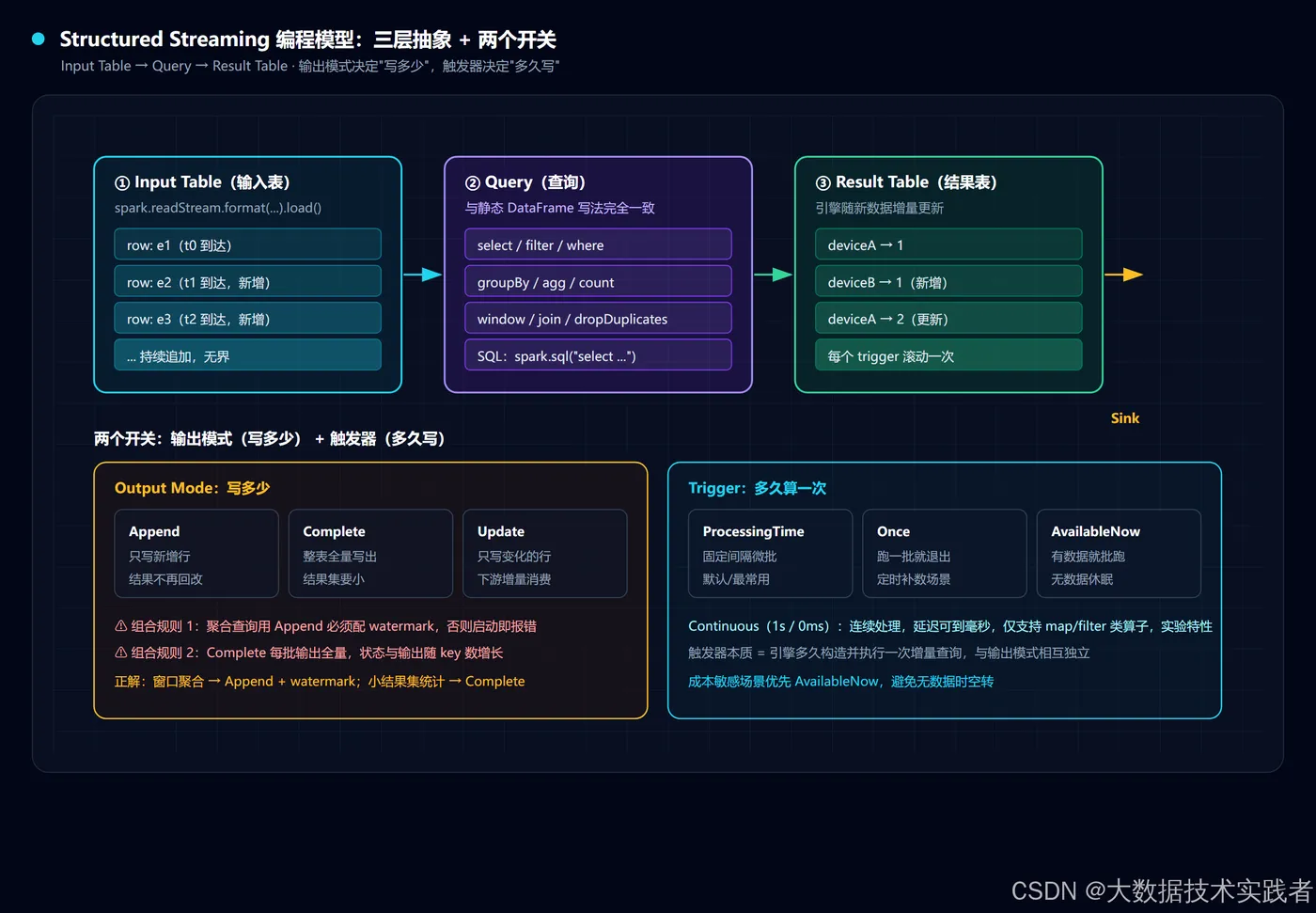

编程模型只有三个概念，理解它们就能理解所有 API 为什么长这样：

// 1. 输入：定义一张"无限表"
val lines: DataFrame = spark.readStream
  .format("kafka")
  .option("kafka.bootstrap.servers", "broker:9092")
  .option("subscribe", "events")
  .load()

// 2. 查询：和静态 DataFrame 完全相同的写法
val counts = lines.groupBy($"device").count()

// 3. 输出：声明写哪、怎么写、多久写一次
val query = counts.writeStream
  .outputMode("complete")
  .format("console")
  .trigger(Trigger.ProcessingTime("10 seconds"))
  .option("checkpointLocation", "hdfs://nn:8020/chk/device-count")
  .start()

• Input Table（输入表）：流式 Source 的抽象，每条到达的数据 = 表里新增一行；
• Query（查询）：写在这张表上的 DataFrame/SQL 转换，与批处理写法完全一致；
• Result Table（结果表）：查询结果的当前快照，由引擎随新数据增量更新。

三个"必须记住"的约束：引擎不物化整表（只读最新一段，算完即弃）、状态只保留最小集合、结果何时输出由输出模式决定。

Java 侧写法一一对应，只是类型显式一些：

Dataset<Row> lines = spark.readStream()
    .format("kafka")
    .option("kafka.bootstrap.servers", "broker:9092")
    .option("subscribe", "events")
    .load();

Dataset<Row> counts = lines.groupBy("device").count();

StreamingQuery query = counts.writeStream()
    .outputMode("complete")
    .format("console")
    .trigger(Trigger.ProcessingTime("10 seconds"))
    .option("checkpointLocation", "hdfs://nn:8020/chk/device-count")
    .start();

三、输出模式与触发器：写多少 + 多久写一次

这是编程模型里最容易踩坑的两个开关，它们的组合决定了语义正确性与成本：

// 输出模式：写多少
.outputMode("append")     // 只写新增行（最常用，聚合+无 watermark 不支持）
.outputMode("complete")   // 整表全量写出（结果集要小）
.outputMode("update")     // 只写发生变化的行

// 触发器：多久算一次
.trigger(Trigger.ProcessingTime("10 seconds"))  // 固定间隔微批
.trigger(Trigger.Once())                        // 跑一批就退出（定时补数场景）
.trigger(Trigger.AvailableNow())                 // 有数据就批跑，无数据休眠（3.x+，成本友好）

组合规则记两条：

1. Append 模式要求结果行不会再被改写——纯 map/filter 天然满足；聚合查询必须配合 watermark 才能保证"窗口关闭后不再更新"，否则引擎直接报错拒绝启动；
2. Complete 模式每批都输出全量结果，状态与输出量随 key 数线性增长，只适合小结果集。

四、StreamExecution：一个微批里到底发生了什么

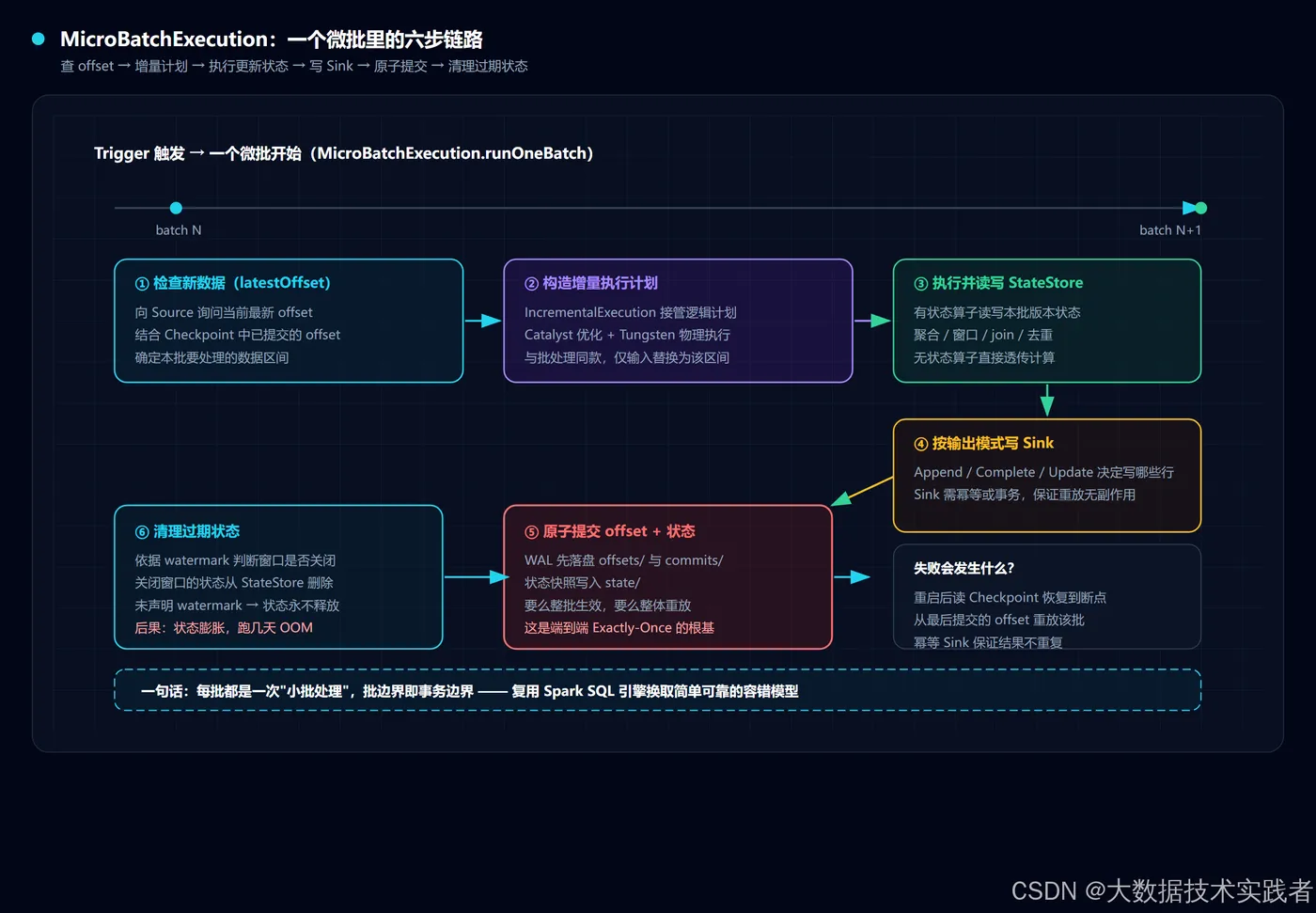

这是全文最值钱的一节。MicroBatchExecution 在每个 trigger 里严格按顺序做六件事：

1. 检查新数据：向 Source 询问当前最新的 offset，确定本批要处理的范围；
2. 构造增量执行计划：把用户写的逻辑计划，交给 IncrementalExecution 重新优化——这一步和批处理的 Catalyst 优化是同一套，区别只在于输入被替换为本批的数据区间；
3. 执行并更新状态：有状态算子（聚合、窗口、join、去重）读写 StateStore，版本与本批绑定；
4. 写 Sink：按输出模式把结果写到外部系统；
5. 提交 offset 与状态：把本批的 offset 范围、状态快照写入 Checkpoint（WAL 先落盘）；
6. 清理过期状态：根据 watermark 删除不再需要的窗口状态。

整个链路的关键在于第 5 步是原子提交：要么整批成功并推进 offset，要么失败重启后从 Checkpoint 原样重放。这就是端到端 Exactly-Once 的实现根基。

五、StateStore：有状态算子的地基

聚合、窗口、双流 join、去重这些跨批操作，都依赖 StateStore。它的设计有三个要点：

• 按分区组织：每个分区一份状态，随分区迁移而迁移，天然支持并行；
• 版本化：每个微批对应一个版本，checkpoint 记录版本与 offset 的对应关系，回滚即可恢复；
• 可插拔实现：默认 HDFS（堆内 HashMap），大状态量切 RocksDB Provider。

# 大状态量生产建议：RocksDB + changelog checkpointing
spark.sql.streaming.stateStore.providerClass=org.apache.spark.sql.execution.streaming.state.RocksDBStateStoreProvider
spark.sql.streaming.stateStore.rocksdb.changelogCheckpointing.enabled=true
spark.sql.shuffle.partitions=200

调优上最常见的问题是状态膨胀：忘了设 watermark，窗口状态永远不释放，跑几天就 OOM。判断标准很简单——如果查询有聚合但不需要处理迟到数据，也要显式声明 watermark，否则引擎无法判断窗口何时关闭。

哪些算子会用到 StateStore，心里要有数：

一句话：只要查询里出现"跨批记住点什么"的语义，就会落状态，而状态的释放条件必须由你通过 watermark 或超时配置告诉引擎。

六、模块协作的四个实践要点

七、总结

• 模块五层：Source 负责可重放读取，StreamExecution 驱动调度与增量执行，StateStore 承载状态，Checkpoint 记录进度，Sink 负责幂等输出；
• 编程模型三层：Input Table → Query → Result Table，不物化整表、只保留最小状态；
• 输出模式决定"写多少"，触发器决定"多久写"，Append + watermark 是聚合查询的常见正解；
• 每个微批六步走：查 offset → 增量计划 → 执行更新状态 → 写 Sink → 原子提交 → 清理过期状态；
• 状态管理是长期稳定运行的命门：配 watermark、按规模选 Provider、checkpoint 可靠存储。
