0x01 I2C协议基础
凡是接触过嵌入式系统的朋友，对I2C协议一定不会陌生。其与UART，SPI和JTAG等并列为最常见调试协议。I2C 全称为Inter-Integrated Circuit，是由飞利浦公司设计的一种多主从架构的串口通讯协议。

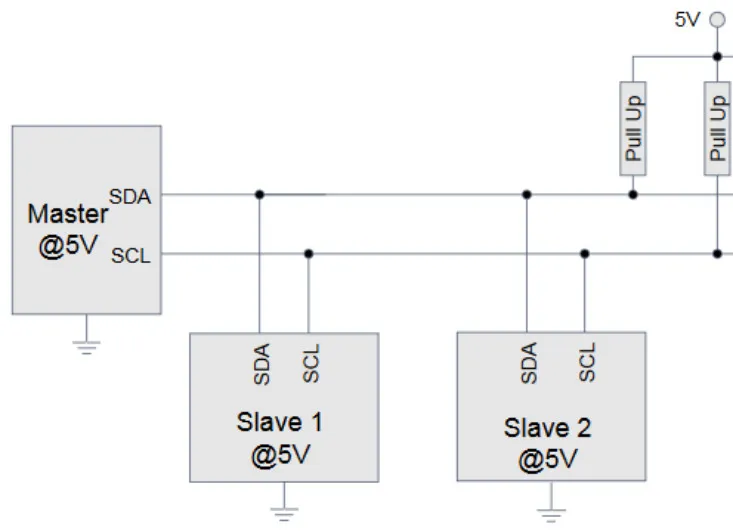

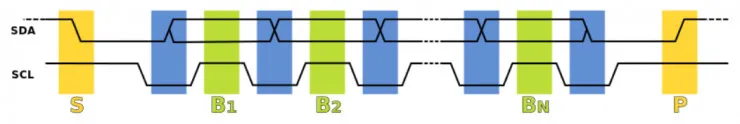

I2C协议非常简单，仅有Clock 和 Data 两条数据总线，外加 Ground. 通常是1个主设备和多个从设备的架构。在通讯速度上分别为100khz，400khz，1Mhz，3.2Mhz。在运用方面对速度没有高要求的，都可以使用I2C进行通讯。比如PC风扇的温度和电池的电压数据采集等，每个I2C设备都各有一个读和写地址，只有知道了这个读写地址才能跟其通讯。
除此之外许多用来存储系统配置和参数的EEPROM芯片自身也支持I2C协议，比如IBM Thinkpad 系列用来存储BIOS 密码的EEPROM，就是通过I2C协议在MCU与EEPROM 之间进行交互。
0x02 神器BusPirate

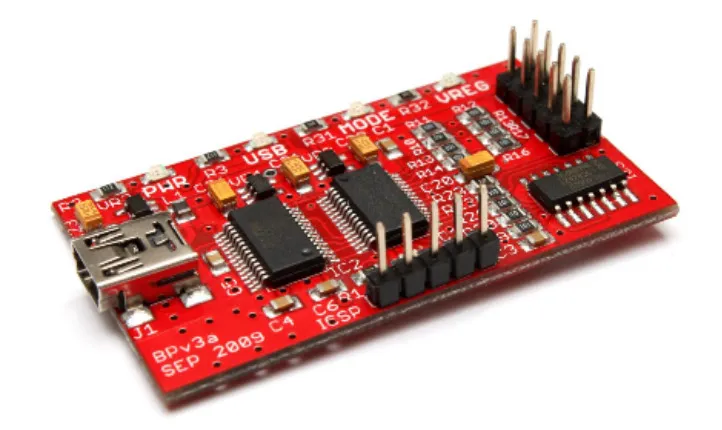

工欲善其事必先利其器，拥有一款神器对嵌入式设备Hacking将起到事半功倍的作用。BusPirate 是由Dangerous prototypes 设计出品的一款硬件hacking 瑞士军刀，支持多项常见协议并可跨平台Windows/Linux/MAC，并拥有丰富的帮助文档。
BusPirate可以Sniffing 和读写 I2C等协议，同时还可对AVR 等芯片进行编程操作，在操作上也是非常简单，只需用minicom 以115200 波特率跟BusPirate连接便可。

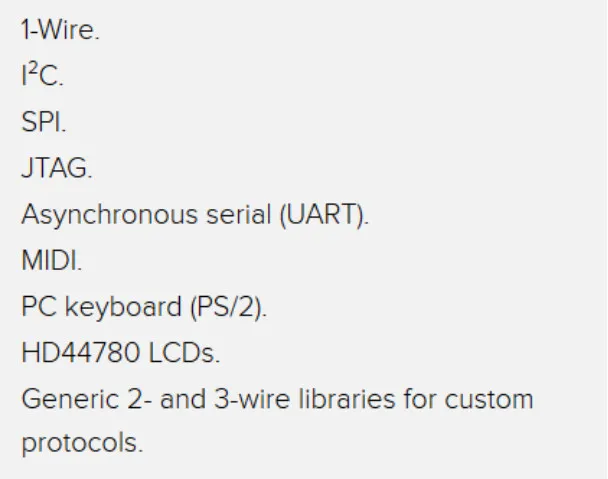

BusPirate支持协议如下：

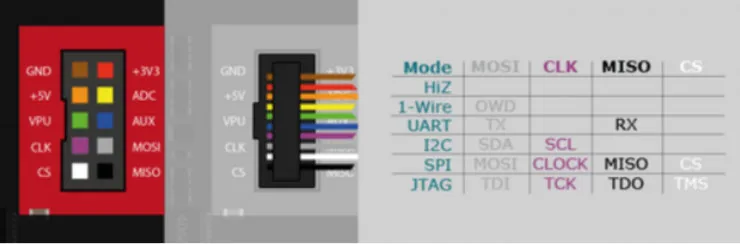

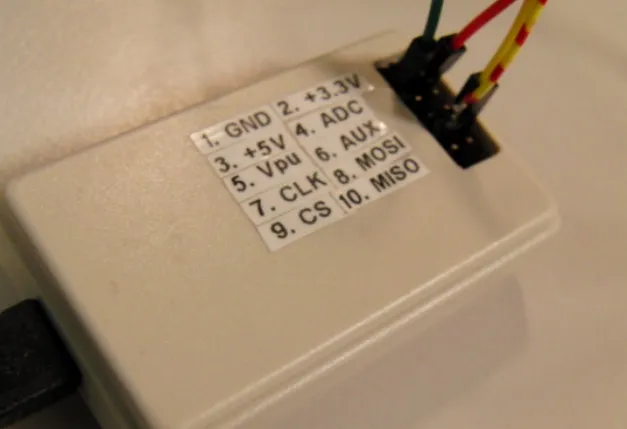

BusPirate 接口连接示意图：

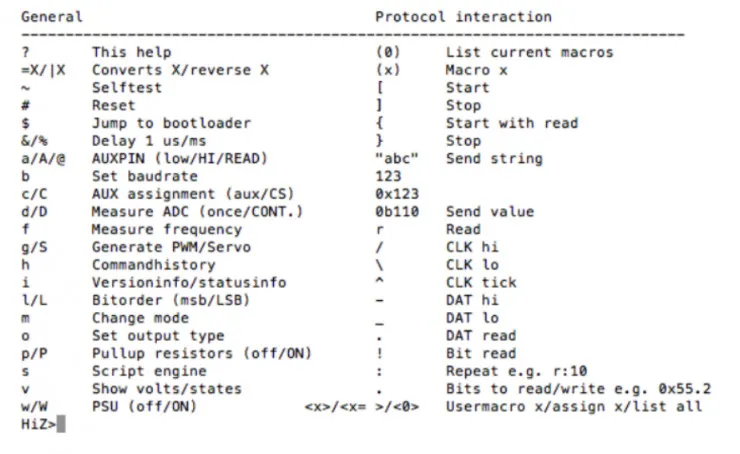

BusPirate 命令列表：
0x03 攻击案例 -- 数字密码锁

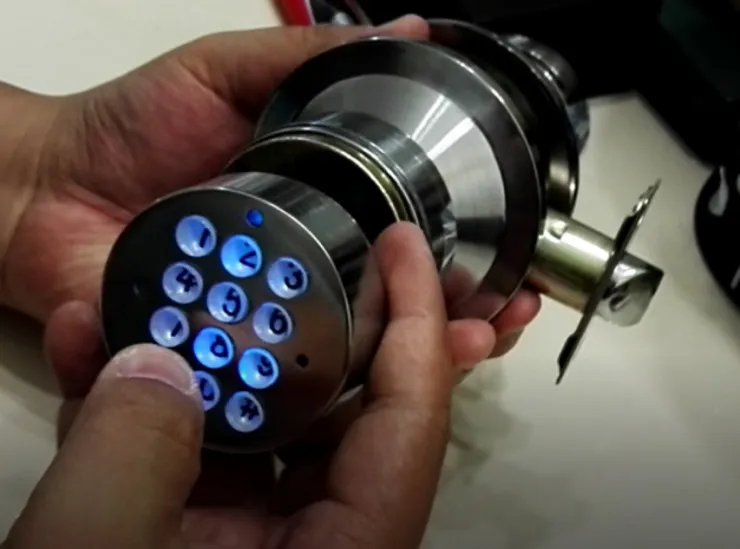

接下来我们来看一个通过分析I2C 协议，从而破解门锁密码的实战案例，我们的目标是这款 型号为YL99 的数字密码锁。这款密码锁完全依赖于用户设置的数字密码，也许对某些人来说不需要带一堆钥匙的确方便了很多。
因为YL99 是完全电子化的的门锁，所以提供了普通机械锁没有的功能。比如YL99 拥有多 个功能不同的账户，Master 账户：可用于设置管理用户密码(默认0123#)。普通账户：用于存储普通用户密码。YL99 同时还提供了贴心的防密码泄漏功能，操作方法：键入起始码(0) + 跟随用于掩盖的任意几位数字+ 跟随正确密码 + # (确认结束). 通过这样的方式就算边上有人，也不怕被看到正确密码了。

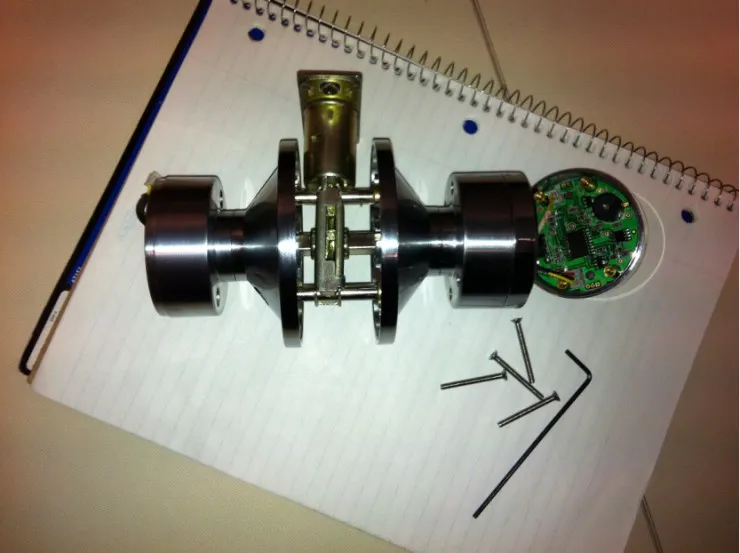

但是千里之堤，溃于蚁穴。YL99 的设计缺陷，竟能让人从外部将锁的键盘部分分离，从而访问到内部PCB 主板。而玩过硬件Hacking 的朋友都知道，被人轻易访问到内部PCB 主板部分是大忌。

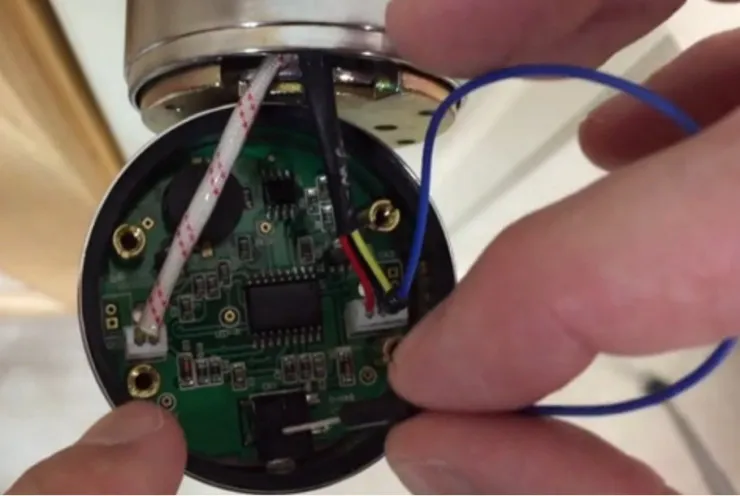

在YL99被打开后主板结构便展现眼前。除了YL99 使用的元器件外，我们还可以清晰看到主板上还标有一个Reset 复位触点。那么这个时候我们便可以通过短接复位触点和Ground 的方式将密码恢复到出厂设置，从而得到bypass 的目的。但这方法的短处也非常明显，在bypass 的时候每次都需要卸螺丝，而且如果恢复到出厂值，很容易就被人发现了。
演示视频如下: https://www.youtube.com/watch?v=4sqDXkUQbqM

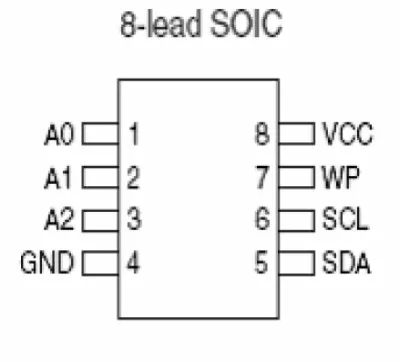

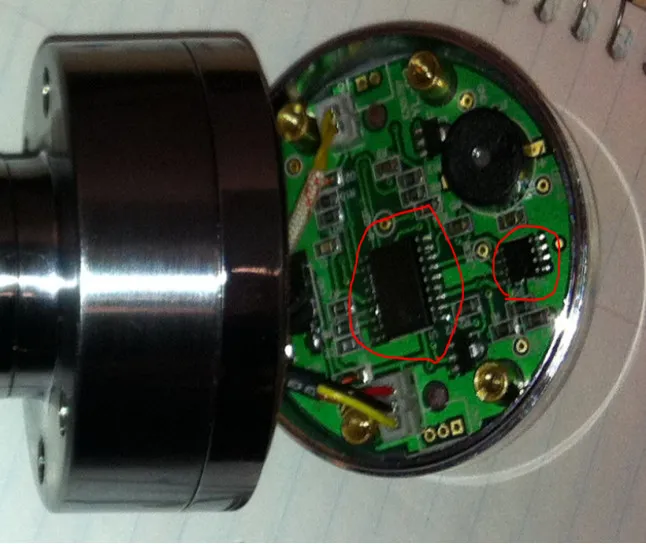

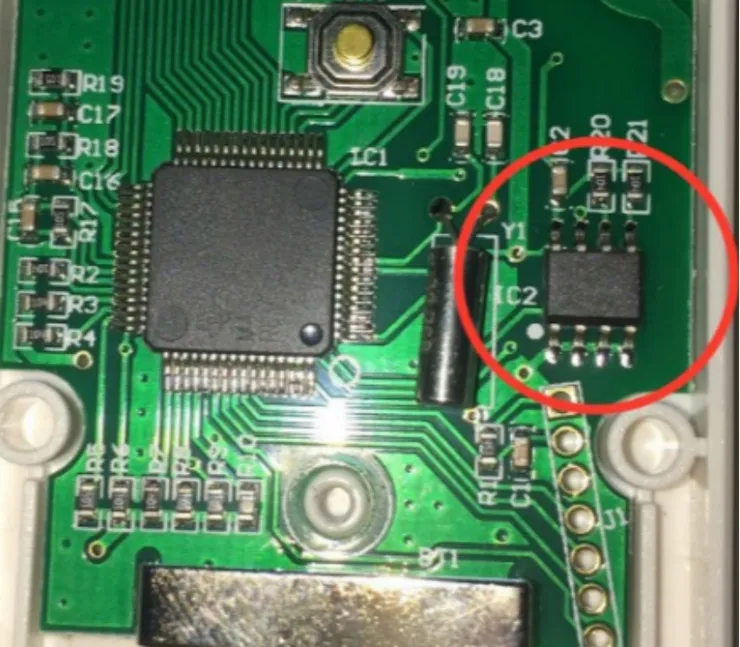

不过好戏才刚开始。我们在主板上还发现了YL99使用的MCU em78p156e 和用来存储密码信息的EEPROM 24C02。通过阅读24C02 的datasheet 我们得知其使用I2C 协议和MCU 通讯，同时datasheet 也清晰的标出了芯片管脚的用途，比如I2C 使用的SCL(时钟频率) 和SDA(数据总线)。

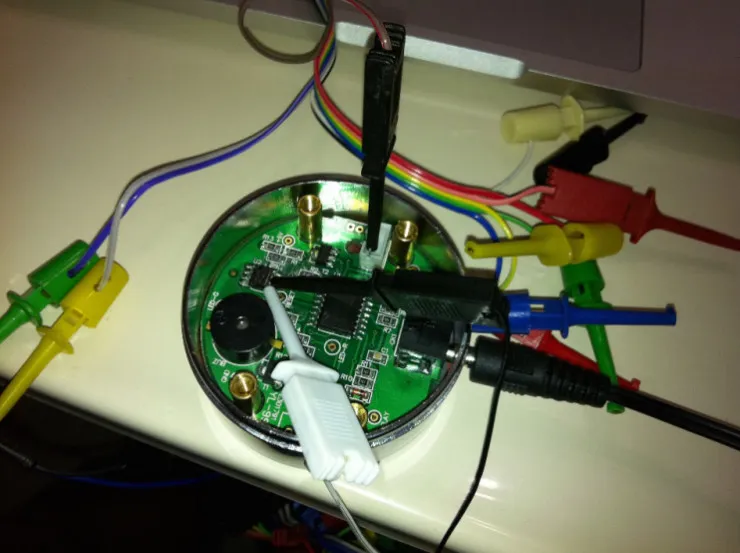

终于我们的神器BusPirate要派上用场了。我们首先用数据线将24C02的I2C 管脚和BusPirate的对应接口连接起来。

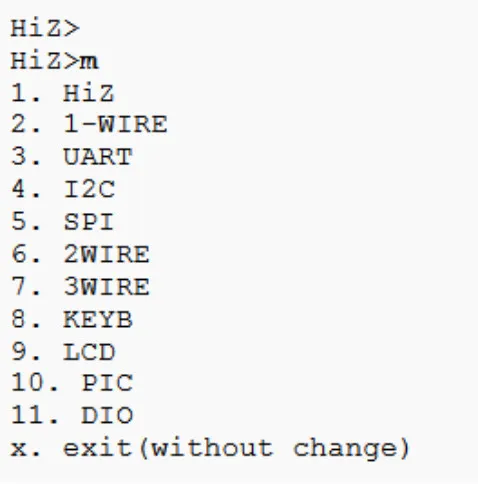

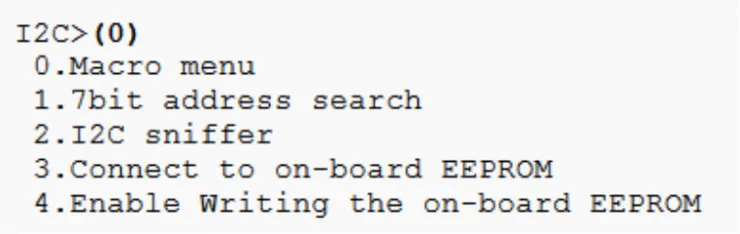

随后通过minicom 或其他serial tools 进入Buspirate的I2C调试模式。
在I2C 的调试模式中，有个非常有用的功能I2C sniffer。通过它我们可以监控I2C 的数据，用过WIRESHARK 的朋友一定不会陌生。
开启了I2C Sniffer 模式后，我们便可开始观察MCU 和 EEPROM之间的密码交互。比如YL99 的密码输入过程为起始码(0) + 正确密码 + 结束确认(#)。
通过观察发现在按下结束确认(#) 后，MCU 便向24C02 发送密码验证请求。但随后致命的设计错误出现，EPPROM 24C02 将正确的密码以明文的方式发回给MCU 以求完成密码验证过程，而这过程我们通过BusPirate 的I2C sniffer一览无遗。

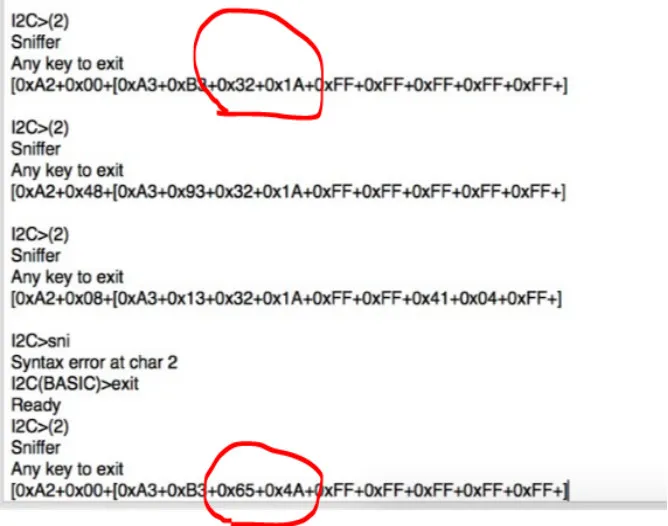

▲如图：因为使用的little endian 所以密码 123 和456 会反着显示
0X04 总结
通过本文的介绍和实践案例，相信大家对I2C 协议和利用方式有了一定的了解。剑走偏锋，反其道行之。攻击者往往将系统的短板作为攻击点，倘若某款嵌入式系统的设计者仅仅考虑到软件层面的安全，而攻击者又能得到物理访问的话，那些防御方式便形同虚设。同时嵌入式产品往往面临上市后便难以升级的困难，一旦攻击方式曝光由此给产品带来的损失是巨大的，因此安全产品在设计之初即应将安全考虑进去。
