变电站液体泄露红外检测：基于YOLO11的云上训练与工程化实践

在电力行业，变电站设备的稳定运行是保障电网安全的关键。液体泄露（如冷却油、绝缘液等）是变电站设备常见的故障隐患，若不及时发现和处理，可能导致设备损坏甚至安全事故。传统的巡检方式依赖人工目视或手持红外热像仪，效率低且难以实现全天候监控。随着计算机视觉技术的发展，利用红外热成像结合目标检测模型，可以实现对液体泄露的自动化、智能化识别。

本文将围绕一个具体的“变电站液体泄露红外检测”场景，介绍如何利用YOLO11模型，从数据集准备、云上存储管理、训练任务设计到模型评估与工程化落地，构建一套完整的AI检测流程。文章以实践为导向，提供可迁移到云上环境的操作思路。

数据集获取

百度网盘：点击获取数据集

提取码：mkoe

链接仅作为本文配套数据资源入口，请按数据集说明合理使用。

业务场景与目标定义

变电站液体泄露检测的核心需求是：在复杂的变电站环境中，通过红外摄像头实时采集设备画面，自动识别画面中是否存在液体泄露点。红外热成像技术能够捕捉温度异常区域，而液体泄露通常伴随局部温度变化（如冷却液泄露导致温度下降或上升），这为视觉检测提供了物理基础。

本项目聚焦于一个单一类别（leak）的检测任务，目标是训练一个高精度、低延迟的目标检测模型，能够部署在边缘或云端推理服务中，辅助运维人员快速定位隐患。

数据集说明（来源：数据集说明表）

本系统使用的训练数据集为“变电站液体泄露红外检测YOLO数据集”，该数据集专门针对变电站巡检场景构建。数据集规模为100张红外图像，所有图像均经过Label Studio工具进行人工标注，标注类别为 leak（泄露点）。数据集中包含一个视频文件，可用于项目展示或数据预览。

数据集的基本信息如下：

• 图片数量：100张
• 标注任务数：100个
• 标注类别：leak（单类别）
• 标注格式：YOLO格式（可通过Label Studio导出转换）
• 数据来源：变电站现场红外监控视频抽帧

该数据集的特点在于：图像均为红外热成像画面，背景包含变电设备、管道、支架等复杂结构，泄露点形态多样（点状、条状、片状），且部分场景对比度较低，对模型的泛化能力提出了较高要求。

数据集准备与质量把控

1. 数据来源与抽帧

原始数据来自一段变电站红外监控视频（100张图片视频.mp4）。通过视频抽帧工具，从视频中提取了100帧关键画面。抽帧策略建议采用随机抽帧与密集抽帧结合的方式：对于泄露事件发生的时间段，适当提高抽帧密度；对于无事件时段，随机抽取背景帧以丰富负样本场景。

2. 数据标注与格式转换

标注工作使用Label Studio完成。标注人员需在红外图像中用矩形框标出所有可见的泄露点，并赋予 leak 标签。标注完成后，导出为Label Studio JSON格式，再通过脚本转换为YOLO训练所需的TXT格式（每行：class_id x_center y_center width height，坐标归一化到0-1）。

3. 数据质量检查

由于红外图像的信噪比较低，部分泄露点可能模糊不清。在标注完成后，需要进行质量复核，包括：

• 标注一致性：同一场景下不同标注人员的标注框是否一致。
• 漏标检查：是否存在明显的泄露点未被标注。
• 误标检查：是否将温度异常区域（如设备发热点）误标为泄露。

对于质量不达标的样本，建议退回重新标注或剔除。

云上存储与版本管理建议

在云上环境中，数据集的管理需要遵循结构化、可追溯的原则。建议采用以下目录组织方式：

data/
├── raw/                          # 原始视频与抽帧图像
│   ├── video/
│   └── frames/
├── annotations/                  # 标注文件（JSON/TXT）
├── datasets/                     # 训练集、验证集、测试集划分
│   ├── train/
│   ├── val/
│   └── test/
├── configs/                      # 数据集配置文件（data.yaml）
└── versions/                     # 数据集版本快照

• 版本管理：每次数据更新（如新增样本、修正标注）后，建议对整个数据集目录进行快照或使用云对象存储的版本控制功能，确保训练结果可复现。
• 权限管理：数据集可能包含敏感信息，应设置严格的访问权限，仅允许授权人员读取或写入。
• 备份策略：原始视频和标注文件应至少保留两份副本，分布在不同的存储区域或云存储桶中。

训练任务设计：基于YOLO11

1. 模型选择：YOLO11

YOLO11是Ultralytics团队推出的新一代目标检测模型，在精度和速度上相较前代均有显著提升。它支持多种模型尺度（n、s、m、l、x），可根据部署设备的算力灵活选择。对于变电站液体泄露检测这类实时性要求较高的场景，推荐使用YOLO11s或YOLO11m，在保证检测精度的同时控制推理延迟。

2. 数据集划分与配置文件

将100张图像按8:1:1的比例划分为训练集（80张）、验证集（10张）和测试集（10张）。由于样本量较小，建议采用分层抽样，确保每个子集中都包含不同形态的泄露样本。

创建YOLO数据集配置文件 data.yaml：

# data.yaml
train: ./datasets/train/images
val: ./datasets/val/images
test: ./datasets/test/images

nc: 1
names: ['leak']

3. 训练配置与超参数

YOLO11的训练命令简洁，关键超参数包括：

yolo train model=yolo11s.pt data=data.yaml epochs=100 batch=8 imgsz=640

• 预训练权重：使用yolo11s.pt（COCO预训练）进行迁移学习，可加速收敛并提升小样本下的性能。
• 图像尺寸：imgsz=640，平衡检测精度与训练速度。
• 批次大小：batch=8，根据GPU显存调整，建议使用单卡或双卡训练。
• 数据增强：YOLO11默认启用Mosaic、MixUp、HSV扰动等增强策略，对于小数据集，建议保持默认或适当降低Mosaic强度（如mosaic=0.5）以防止过拟合。

4. 训练监控与日志

训练过程中，重点关注以下指标：

• Box Loss：边界框回归损失，应持续下降。
• Cls Loss：分类损失，对于单类别任务，此项影响相对较小。
• mAP@0.5：IoU阈值为0.5时的平均精度，是评估检测效果的核心指标。
• mAP@0.5:0.95：多IoU阈值下的平均精度，反映模型对不同重叠程度的适应能力。

训练完成后，模型权重文件（best.pt）将保存在runs/detect/train/weights/目录下。

模型评估与复核

1. 验证集评估

在验证集上运行评估命令：

yolo val model=runs/detect/train/weights/best.pt data=data.yaml

输出结果包括各类别的AP、mAP、召回率、精确率等。对于leak类别，应重点关注召回率（Recall），因为漏检可能导致安全隐患被忽视。

2. 可视化验证

通过可视化预测结果，可以直观判断模型的检测效果：

从验证结果来看，模型在高对比度场景下表现良好，能够准确框出泄露区域。但在低对比度或模糊场景下，存在漏检或误检情况（例如将设备正常发热区域误判为泄露）。这提示我们需要进一步优化数据质量或扩充训练样本。

3. 错误分析

将预测结果与真实标注对比，统计错误类型：

• 假正例（FP）：模型检测到但实际不存在泄露的区域。
• 假负例（FN）：实际存在泄露但模型未检测到。

针对假负例，可考虑增加该场景下的训练样本；针对假正例，可分析误检区域的共性特征（如温度梯度、形状），并在后处理中增加过滤规则。

工程化落地注意点

1. 模型导出与部署

YOLO11支持导出为多种格式（ONNX、TensorRT、OpenVINO等），以适应不同的推理环境：

yolo export model=best.pt format=onnx

对于云端部署，建议将模型封装为RESTful API服务，使用FastAPI或Flask框架，接收图像或视频流，返回检测结果（类别、置信度、边界框坐标）。

2. 推理性能优化

• 批量推理：将多帧图像打包为一个批次，提高GPU利用率。
• 图像预处理：使用GPU加速的预处理流水线（如NVIDIA DALI）。
• 模型量化：将FP16或INT8量化应用于模型，减少显存占用并提升推理速度。

3. 持续迭代机制

工程化系统应支持数据回流：将现场采集的新图像（含人工复核结果）定期加入训练集，重新训练模型，形成“数据采集→标注→训练→部署→反馈”的闭环。

素材配图建议

以下为本文章可使用的配图素材，均来自数据集原始样本、标注过程及模型验证结果，图片说明遵循保守配图策略：

配图用途	图片说明	图片地址

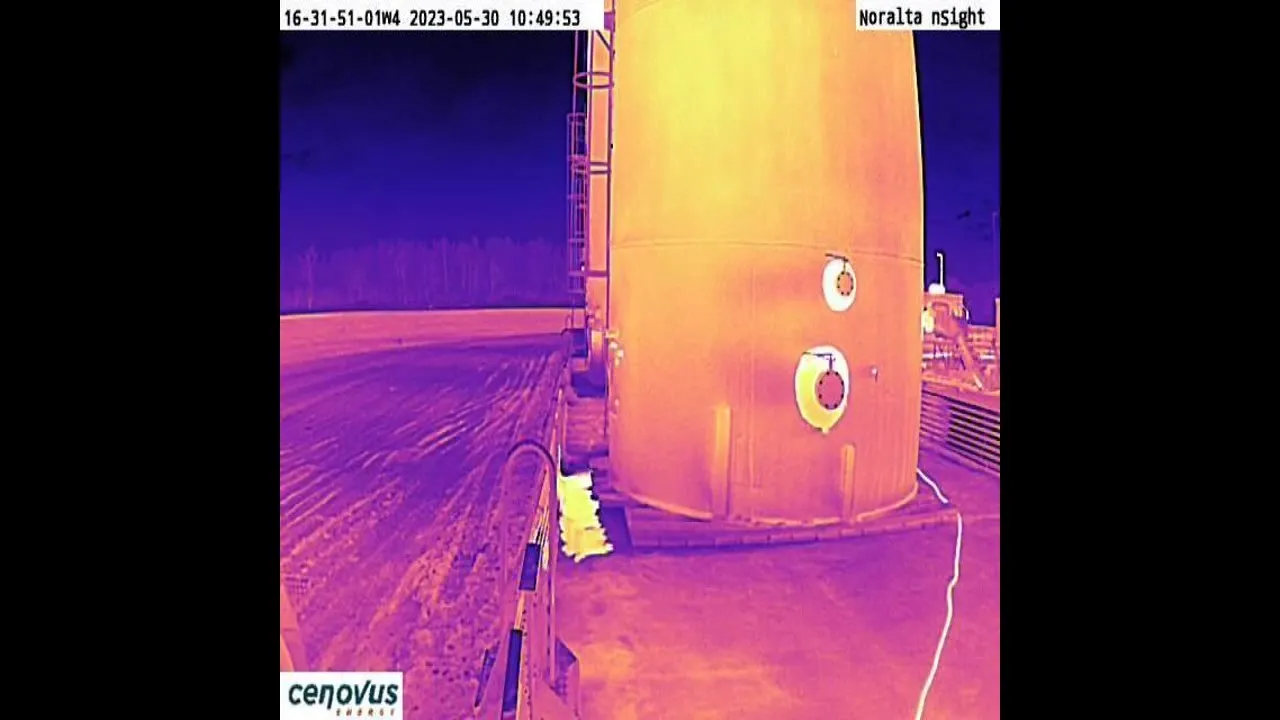

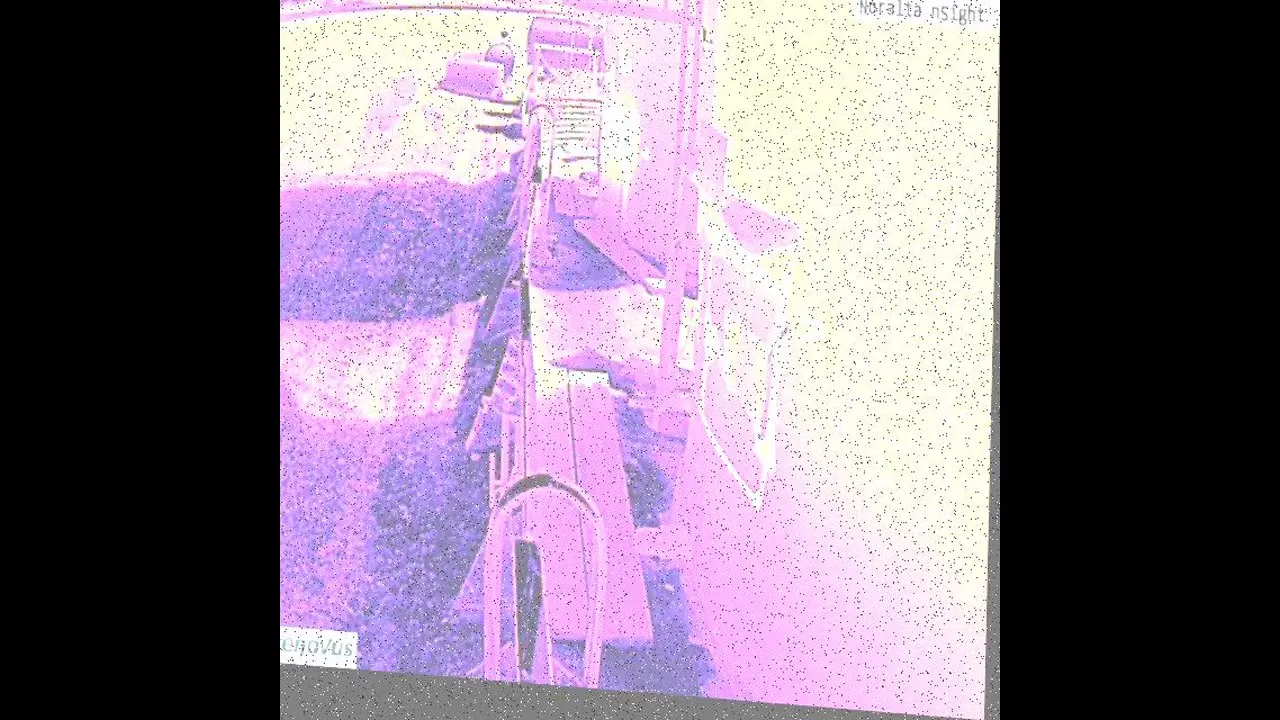

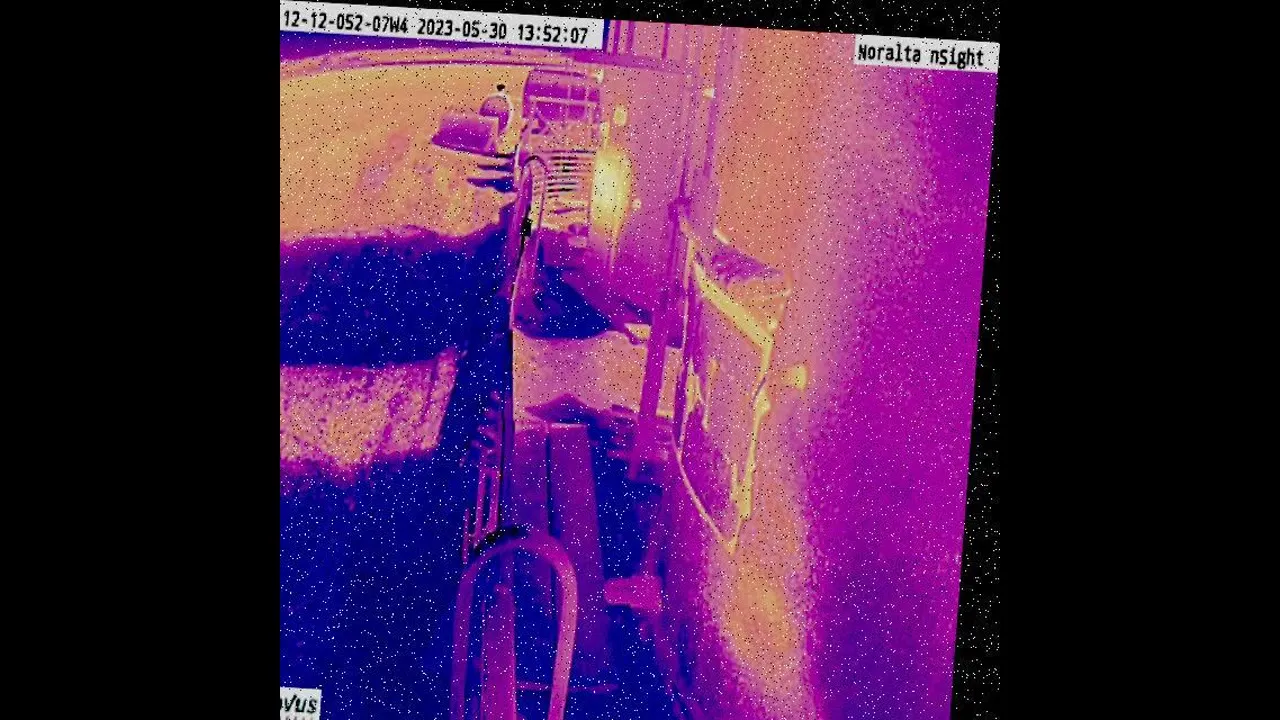

数据集样本展示	变电站液体泄露红外检测YOLO数据集 原始样本抽帧。
数据集样本展示	变电站液体泄露红外检测YOLO数据集 原始样本抽帧。
数据集样本展示	变电站液体泄露红外检测YOLO数据集 原始样本抽帧。

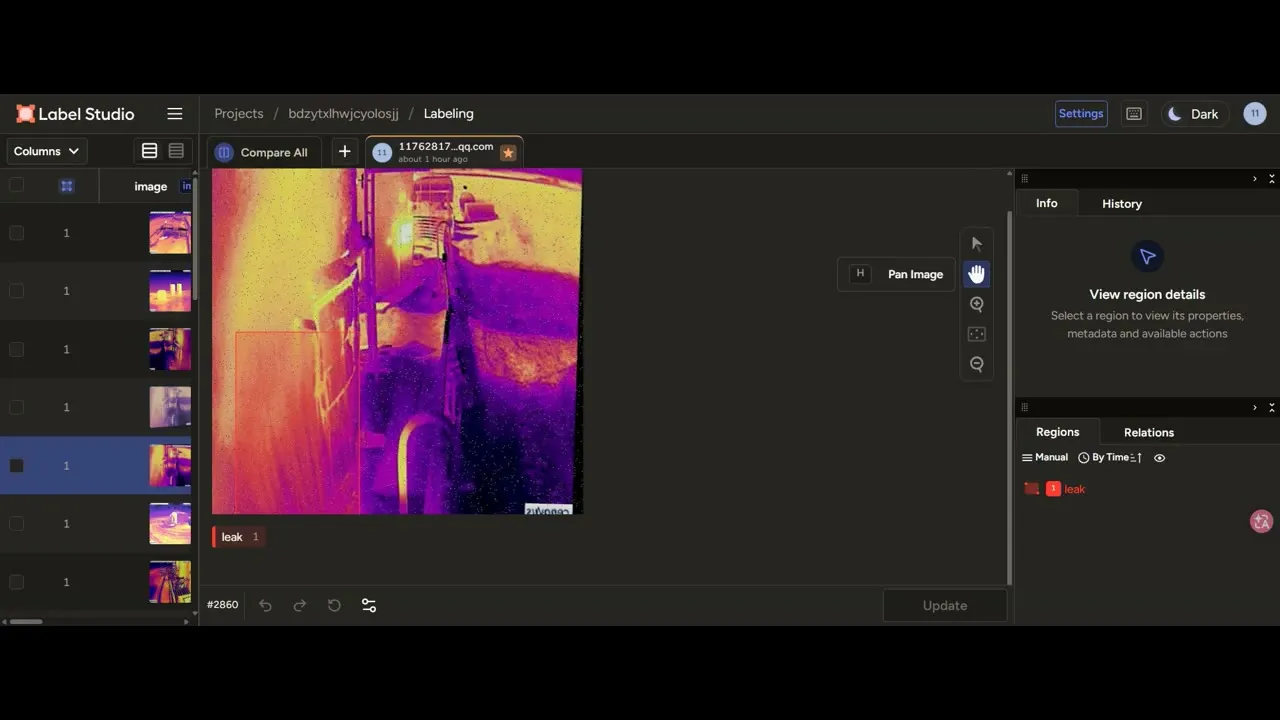

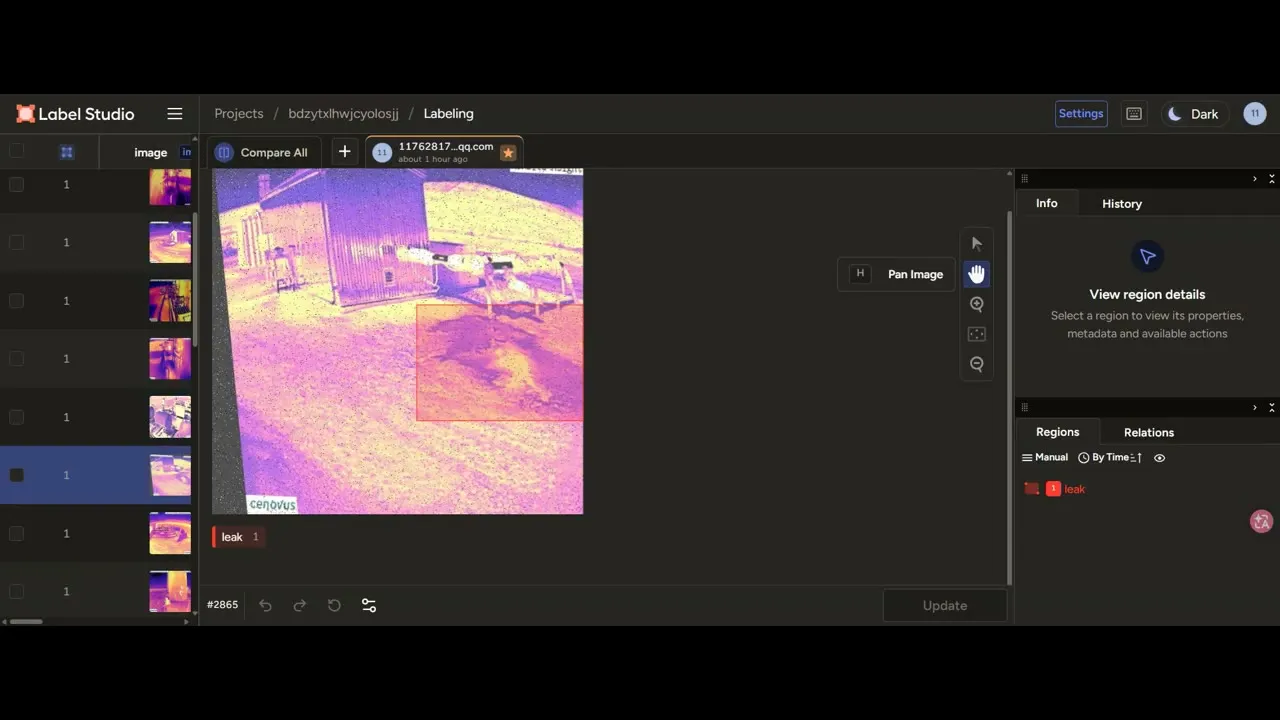

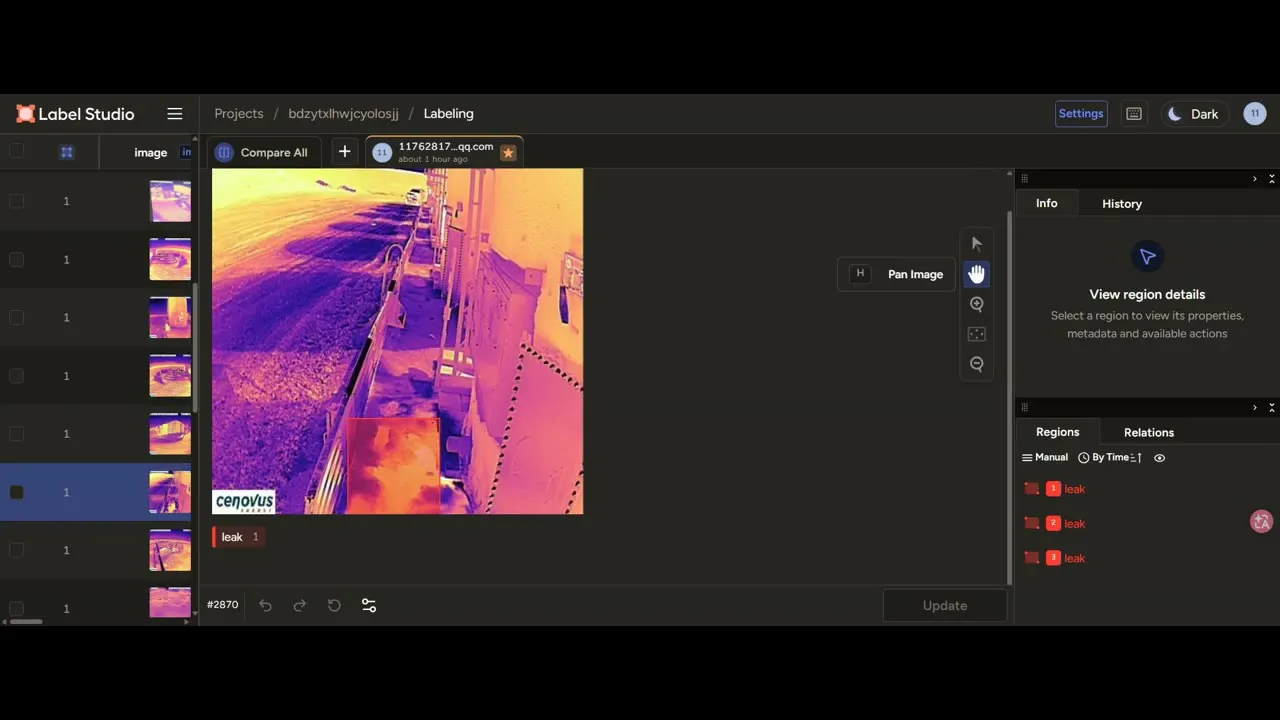

标注流程示例	变电站液体泄露红外检测YOLO数据集 标注界面示例。
标注流程示例	变电站液体泄露红外检测YOLO数据集 标注界面示例。
标注流程示例	变电站液体泄露红外检测YOLO数据集 标注界面示例。

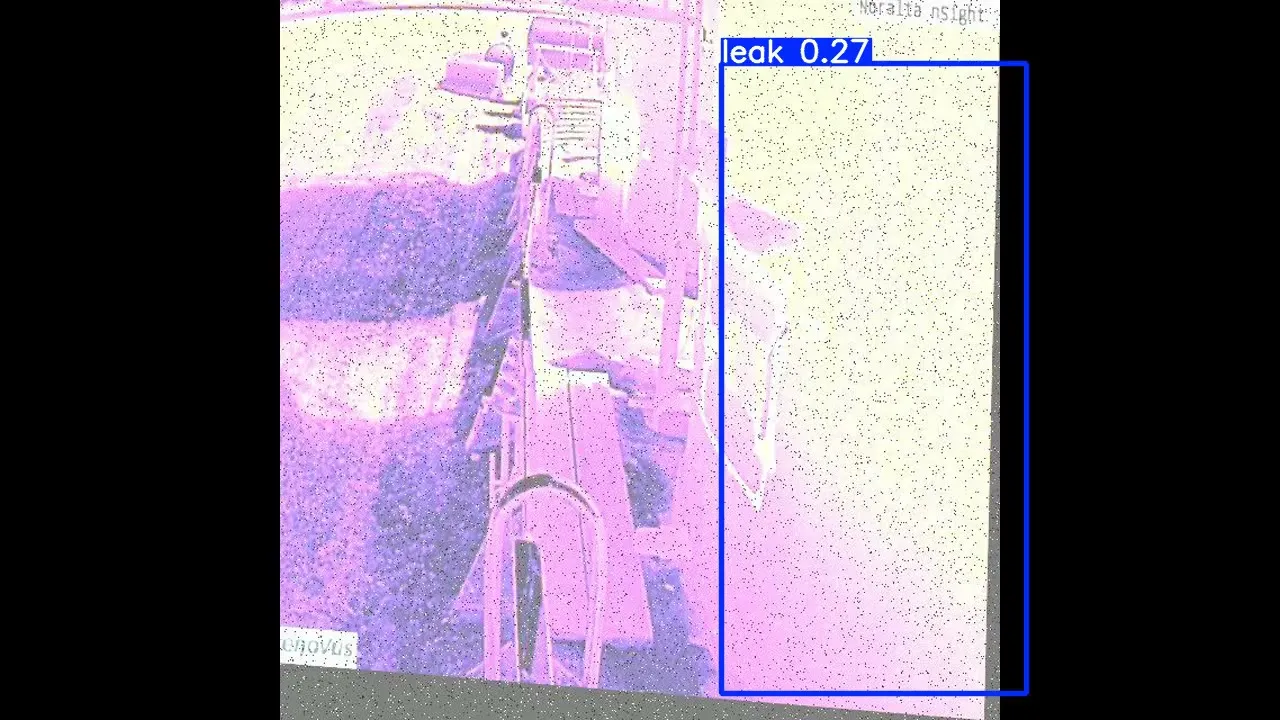

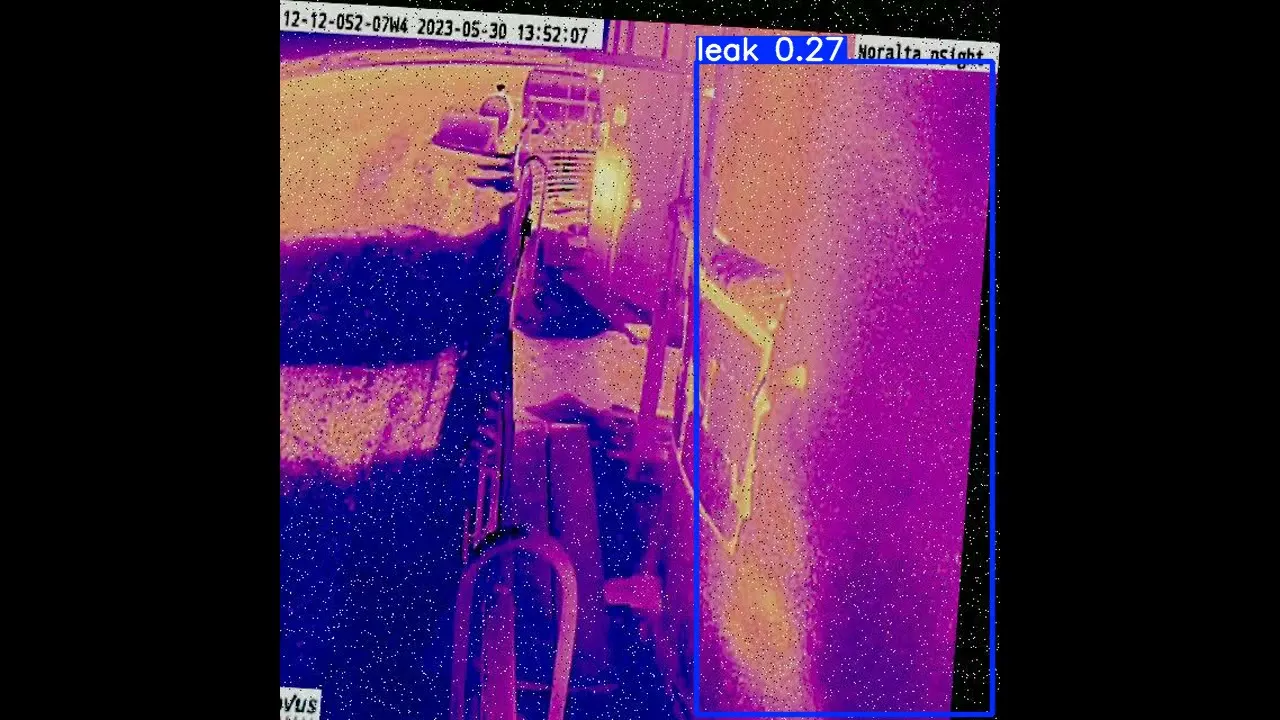

模型验证结果	变电站液体泄露红外检测YOLO数据集 模型验证结果截图。
模型验证结果	变电站液体泄露红外检测YOLO数据集 模型验证结果截图。
模型验证结果	变电站液体泄露红外检测YOLO数据集 模型验证结果截图。

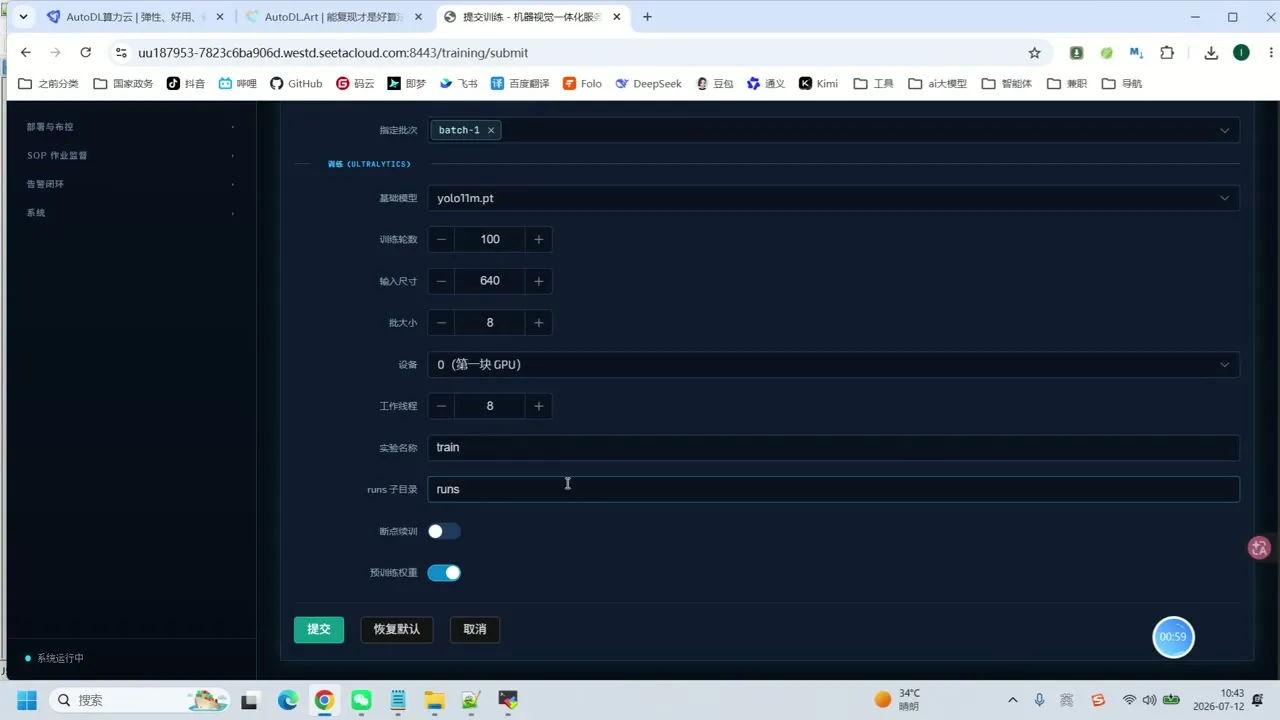

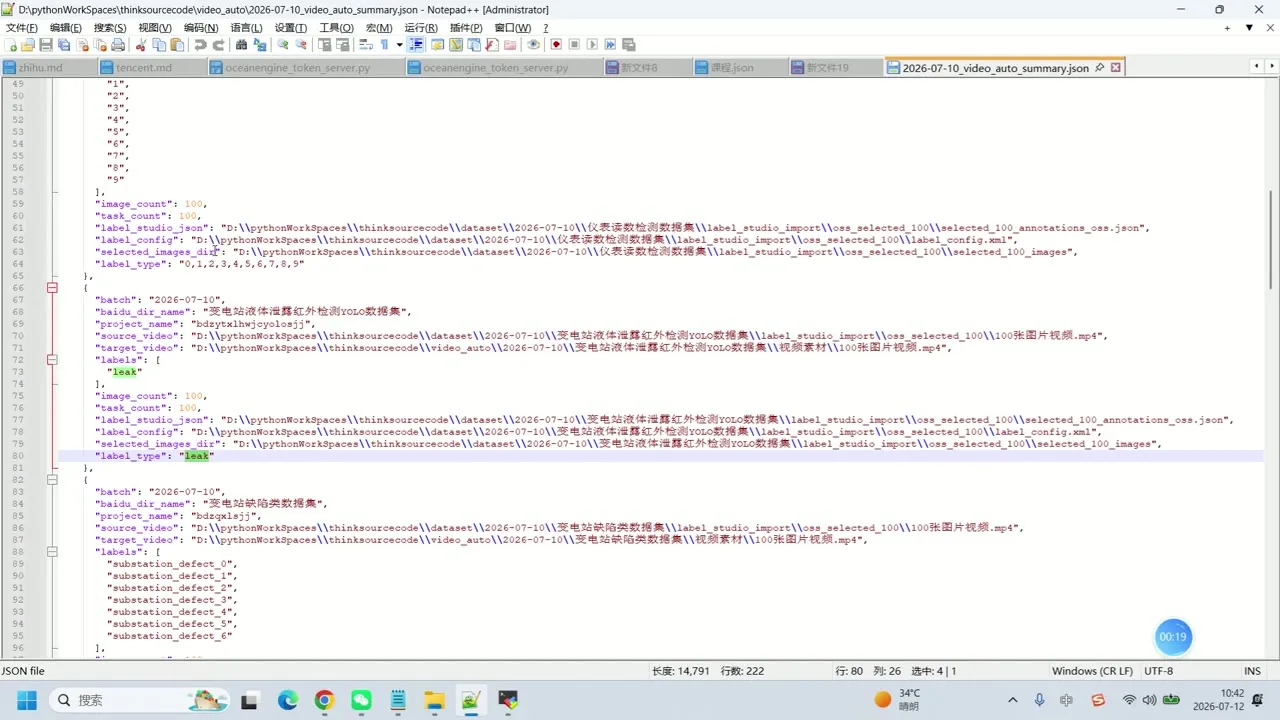

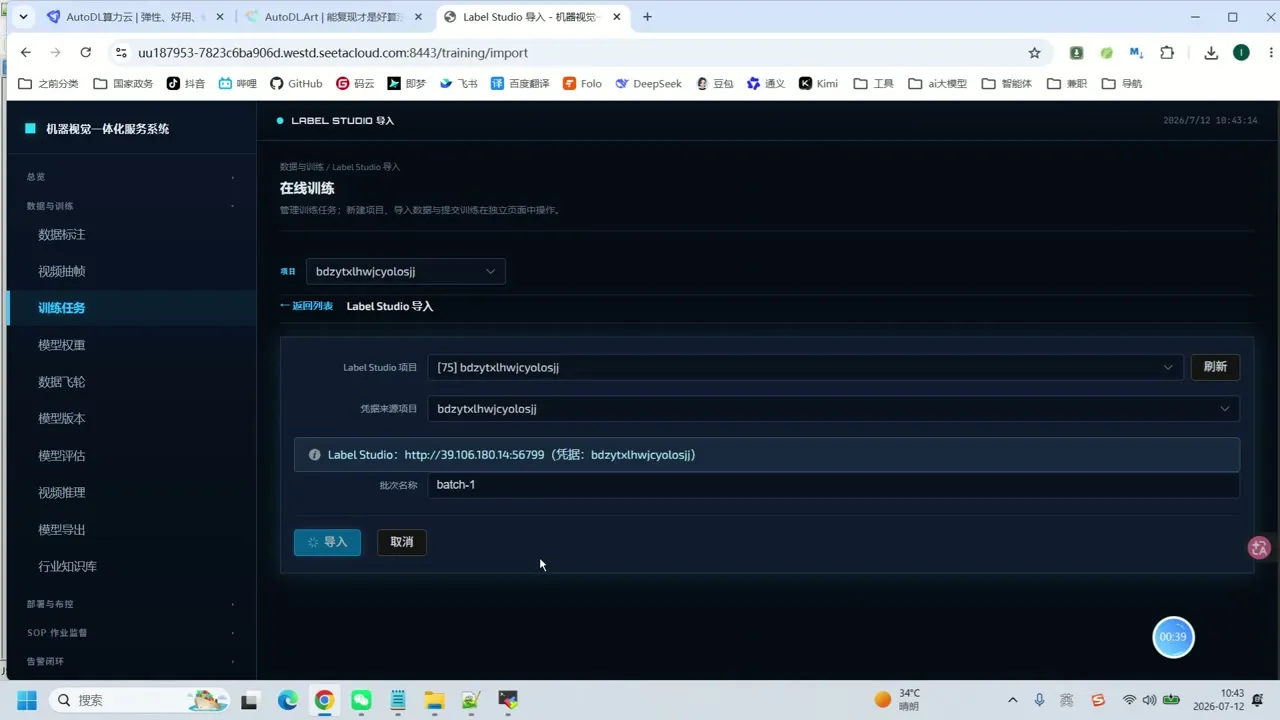

训练配置界面	变电站液体泄露红外检测YOLO数据集 模型训练操作界面。
训练配置界面	变电站液体泄露红外检测YOLO数据集 模型训练操作界面。
训练配置界面	变电站液体泄露红外检测YOLO数据集 模型训练操作界面。

总结

本文以变电站液体泄露红外检测为切入点，完整演示了从数据集准备、YOLO11模型训练到评估与工程化落地的全过程。关键要点总结如下：

1. 数据集是基础：100张红外图像虽已覆盖基本场景，但样本量偏小，建议持续扩充，特别是增加低对比度和遮挡场景的样本。
2. 模型选择得当：YOLO11在精度和速度上表现均衡，适合部署在边缘或云端推理服务中。
3. 云上管理提升效率：通过结构化的存储、版本管理和自动化训练流程，可以显著降低AI工程的运维成本。
4. 持续迭代是核心：AI检测系统不是一次性的项目，需要建立数据反馈和模型更新的闭环机制。

希望本文的实践思路能为从事电力运维、工业视觉检测的开发者提供参考，帮助大家更快地将AI能力落地到实际业务中。
