C-Lens（C 透镜）全常规规格参数（光通信 1310/1550nm 主流）
一、基础材料参数（行业标配）
1.基材
o主流：N-SF11 / SF11（高折射率，n≈1.74@1550nm，球差小，准直首选）呈欣光电量产标准款均采用该玻璃材质，一致性稳定；
o备选：N-BK7、熔融石英（紫外 / 高功率）呈欣可按需定制两类备选材质透镜。
2.镀膜（AR 增透膜）
o标准波段：1310nm、1550nm、1064nm
o单面剩余反射：R＜0.15%~0.25%
o透过率：＞99.8%
3.折射率
SF11：n=1.740 @1550nm

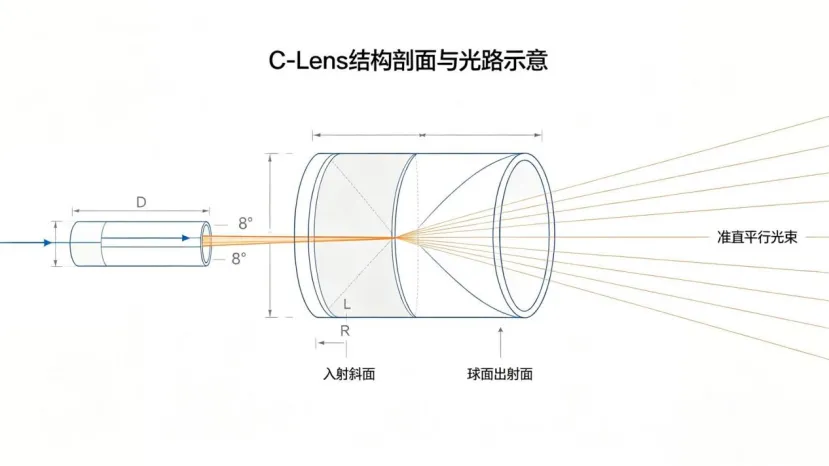

二、外形几何核心规格（最常用量产尺寸）
- 直径 D（外径）
标准直径 公差 应用场景
Φ1.0 mm +0.005/-0.010 mm 小型器件、微型准直器
Φ1.8 mm（最通用） +0.005/-0.010 mm 隔离器、环形器、光开关、通用准直器（呈欣光电主力出货规格）
Φ2.8 mm +0.005/-0.010 mm 长工作距离、大光斑耦合 - 入射斜面倾角（楔角）
标配：8°（主流），回波损耗最优，抑制端面反射
可选：0°、6°、9°（特殊低回损需求）
角度公差：±0.3° - 曲率半径 R（出射球面，决定焦距 / 工作距离）
行业最常用配对（Φ1.8mm 透镜）：
1.R=1.419 mm（爆款标配）
总长 L=2.98mm / 3.05mm，最通用准直 C-Lens
2.R=1.475mm、R=1.8mm、R=2.5mm、R=3.0mm
R 越大→焦距越长→最大准直工作距离越远 - 透镜总长 L（斜面顶点→球面顶点长度）
公差：±0.04mm
经典成品规格组合：
Φ1.0×R1.2×L2.90
Φ1.8×R1.419×L2.98（市面用量最大）
Φ1.8×R1.419×L3.05
三、光学面型精度指标（出厂标准）
1.表面光洁度 S/D：40/20（通用）、20/10（高端低损耗）、10/5（精密器件）
2.面形精度：λ/4、λ/8（@632.8nm）
3.中心偏：≤3μm
四、光学性能参数（装配成准直器后典型值）
1.插入损耗 IL：≤0.2dB（单模 1550nm）
2.回波损耗 RL（8° 斜面 + AR 膜）：≥55~65dB
3.最大准直工作距离 WD
R1.419 常规款：成对使用可达80~120mm；更大 R 可做到 200mm+
4.输出光斑直径（1/e²）：0.45~0.7mm（单模光纤匹配）
五、温度 & 功率参数
工作温度：0~60℃
存储温度：-40~85℃
承受光功率：常规＞300mW，镀膜优化可至 1W+
热膨胀系数：＜6×10⁻⁶ /℃
六、选型总结
1.通用光无源器件（隔离器、环形器）：Φ1.8-R1.419-L2.98-8° SF11 1550AR。
2.小体积微型组件：Φ1.0 规格。
3.超长距离准直耦合：选更大曲率半径 R 型号。
