基于YOLO11的下水管道缺陷检测：从数据集准备到云上训练实践
城市排水管网的健康状况直接关系到城市运行安全和居民生活质量。随着计算机视觉技术的成熟，利用巡检机器人搭载摄像头采集管道内部影像，再通过目标检测模型自动识别缺陷，已成为提升管网运维效率的重要手段。本文将围绕一个下水管道六类缺陷数据集，介绍如何基于YOLO11模型，组织从数据标注、云上存储到训练评估的完整工程实践流程。
业务场景与数据集背景
在排水管道日常巡检中，常见的异常包括管道变形、沉积物堆积、接口脱落、错口、异物障碍以及管壁破裂等。传统的人工判读方式依赖经验且效率较低，难以应对海量视频数据的实时分析需求。因此，构建一个能够自动识别多种缺陷类型的视觉检测模型，具有明确的业务价值。
本文所使用的基础素材来自“P188.下水管道六类缺陷数据集下水管道数据集”，该数据集包含100张经过挑选的管道内部影像，标注类别涵盖六种典型缺陷：Deformation（变形）、Deposition（沉积）、Disconnect（脱节）、Misalignment（错口）、Obstacle（障碍物）和Rupture（破裂）。这些样本展示了管道内壁在不同光照、纹理和缺陷形态下的真实画面。
数据集准备与标注管理
数据源与样本筛选
原始数据来自管道巡检机器人采集的视频。在实际工程中，视频素材往往存在大量冗余帧（如机器人静止或画面重复），因此需要先进行抽帧和筛选。本数据集已从原始视频中提取出100张代表性图片，并统一存放于label_studio_import\oss_selected_100目录中。这一步骤有助于减少标注工作量，同时保证样本的多样性和覆盖度。
使用Label Studio进行标注
Label Studio是一款开源的数据标注工具，支持图像、文本、音频等多种数据类型。对于目标检测任务，我们可以在Label Studio中配置矩形框（Bounding Box）标注模板，并定义六类缺陷标签。标注人员通过框选画面中的缺陷区域并赋予对应类别，即可生成结构化的标注结果。
标注完成后，系统会输出包含图像路径、标注框坐标和类别信息的JSON文件。这些数据将作为后续模型训练的输入。
云上存储与版本管理建议
在团队协作或持续迭代场景下，将数据集和标注结果统一存储在云端对象存储（如OSS）中，可以带来以下好处：
- 统一访问路径：所有成员通过URL即可获取最新数据，无需反复传输文件。
- 版本控制：每次标注更新或数据增广后，可以通过不同的存储前缀或标签管理不同版本。
- 与训练环境解耦：训练任务可以直接从远程存储拉取数据，避免本地磁盘空间限制。
建议将原始图像、标注JSON文件以及后续生成的训练验证集划分文件，按照如下目录结构组织：
oss://your-bucket/pipe-defect-dataset/
├── images/
│ ├── train/
│ └── val/
├── labels/
│ ├── train/
│ └── val/
└── data.yaml
其中data.yaml文件定义了类别名称、训练集和验证集路径，便于YOLO11直接读取。
训练任务设计：基于YOLO11
YOLO11是当前YOLO系列中较新的版本，在检测精度和推理速度之间取得了较好的平衡。对于下水管道缺陷检测这类目标尺寸不一、背景复杂的任务，YOLO11提供了多种模型规模（n/s/m/l/x）供选择。在资源有限的情况下，可以优先尝试YOLO11s或YOLO11m。
训练配置示例
以下是一个典型的训练配置，适用于在云端GPU实例上运行：
# data.yaml
train: /path/to/pipe-defect-dataset/images/train
val: /path/to/pipe-defect-dataset/images/val
nc: 6
names: ['Deformation', 'Deposition', 'Disconnect', 'Misalignment', 'Obstacle', 'Rupture']
启动训练的命令如下：
yolo train model=yolo11m.pt data=data.yaml epochs=100 imgsz=640 batch=16 device=0
参数说明：
model：指定预训练权重，可加快收敛速度。data：指向数据集配置文件。epochs：训练轮次，可根据验证集损失变化动态调整。imgsz：输入图像尺寸，建议保持与原始图像比例一致。batch：批大小，根据GPU显存调整。
训练过程中的注意事项
根据对数据集的分析，以下几点值得关注：
- 过拟合风险：管道内部纹理较为复杂，且样本数量有限（100张），模型容易在训练集上过拟合。建议使用数据增广（如随机裁剪、翻转、亮度调整）以及早停（Early Stopping）策略。
- 类别相似性：部分缺陷类型（如沉积与障碍物、变形与错口）在视觉上存在一定相似性，可能增加分类难度。可以考虑在训练初期使用更大的模型或加入类别权重。
- 小目标检测：某些缺陷区域较小且模糊，建议使用较高的输入分辨率（如640×640或更大），并关注YOLO11的小目标检测层输出。
模型评估与复核
训练完成后，需要对模型在验证集上的表现进行量化评估。主要关注以下指标：
- mAP@0.5：IoU阈值为0.5时的平均精度，反映模型对各类缺陷的检测能力。
- mAP@0.5:0.95：在多个IoU阈值下的平均精度，更严格地衡量定位精度。
- 各类别AP：分析模型在哪些缺陷类型上表现较弱，是否需要补充样本或调整标注策略。

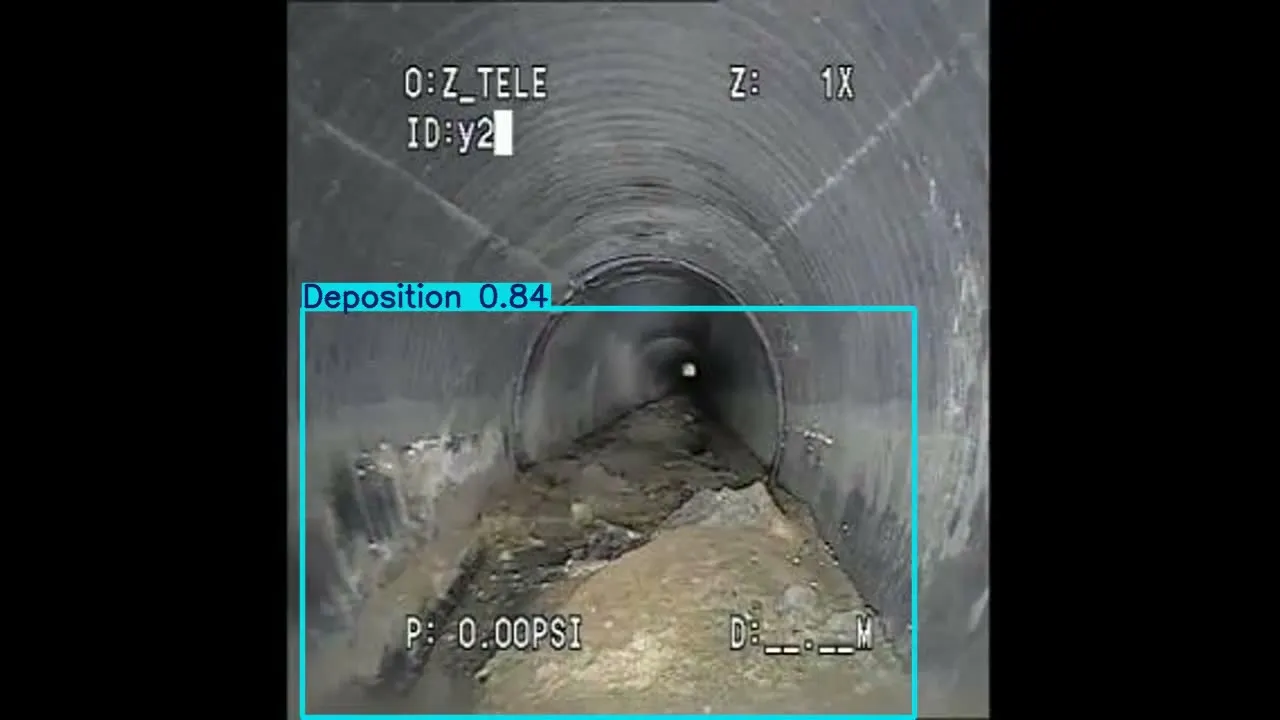

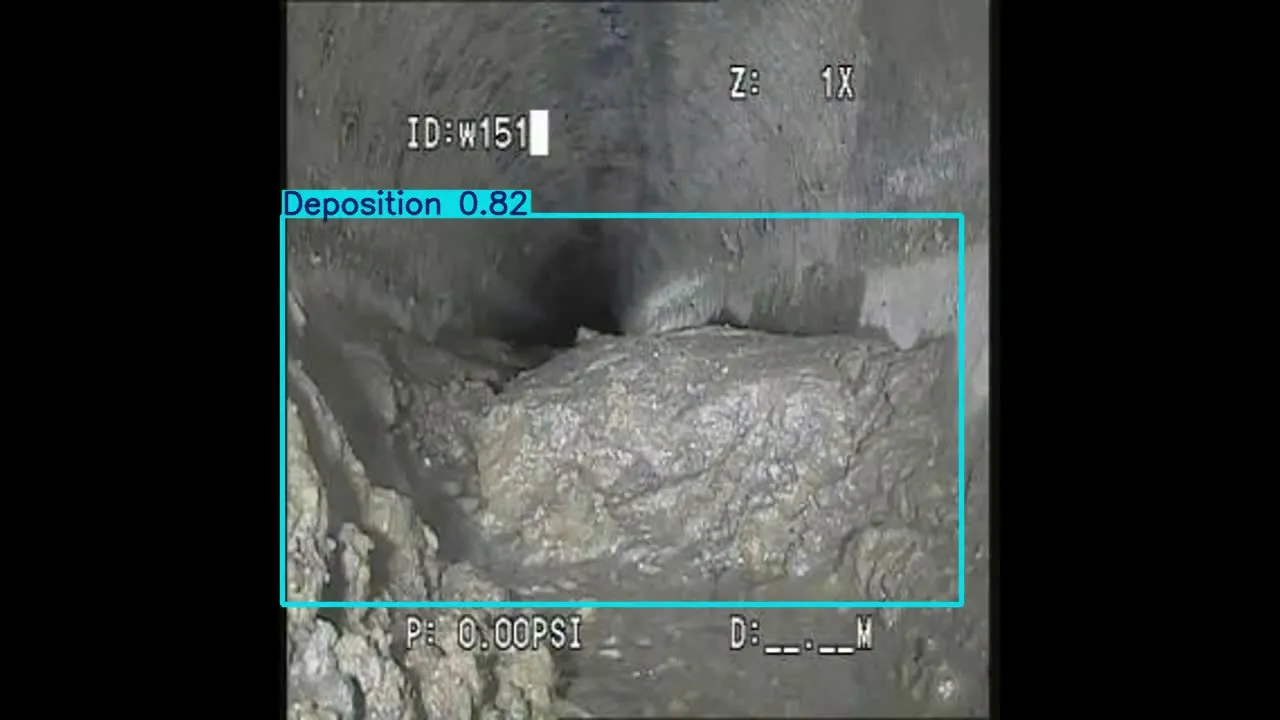

除了数值指标，还应通过可视化结果进行人工复核。以下为模型验证结果截图，展示了模型对部分样本的检测输出。
在复核过程中，可以重点关注以下问题：
- 是否存在漏检（False Negative）？例如小型沉积物未被框出。
- 是否存在误检（False Positive）？例如将正常纹理误判为缺陷。
- 检测框是否准确贴合缺陷边界？
根据复核结果，可以决定是否需要补充标注数据、调整类别定义或优化模型超参数。
工程化落地注意点
将训练好的模型部署到实际巡检系统中，还需要考虑以下几点：
- 推理性能：在边缘设备（如巡检机器人上的嵌入式板卡）上运行时，需选择轻量级模型（如YOLO11n）并启用TensorRT或ONNX Runtime加速。
- 视频流处理：实际场景中，模型需要处理连续视频帧。建议结合帧间去重、目标跟踪（如ByteTrack）等技术，避免对同一缺陷重复报警。
- 结果回传与派单：检测到的缺陷信息（位置、类别、置信度、截图）应及时回传至后台系统，并触发维修派单流程。
- 持续迭代：收集现场新样本并进行增量训练，逐步提升模型在真实环境中的鲁棒性。云上训练环境可以方便地实现模型版本管理和自动化重训练。
素材配图建议
在撰写技术文章或项目报告时，建议配合以下素材进行说明：

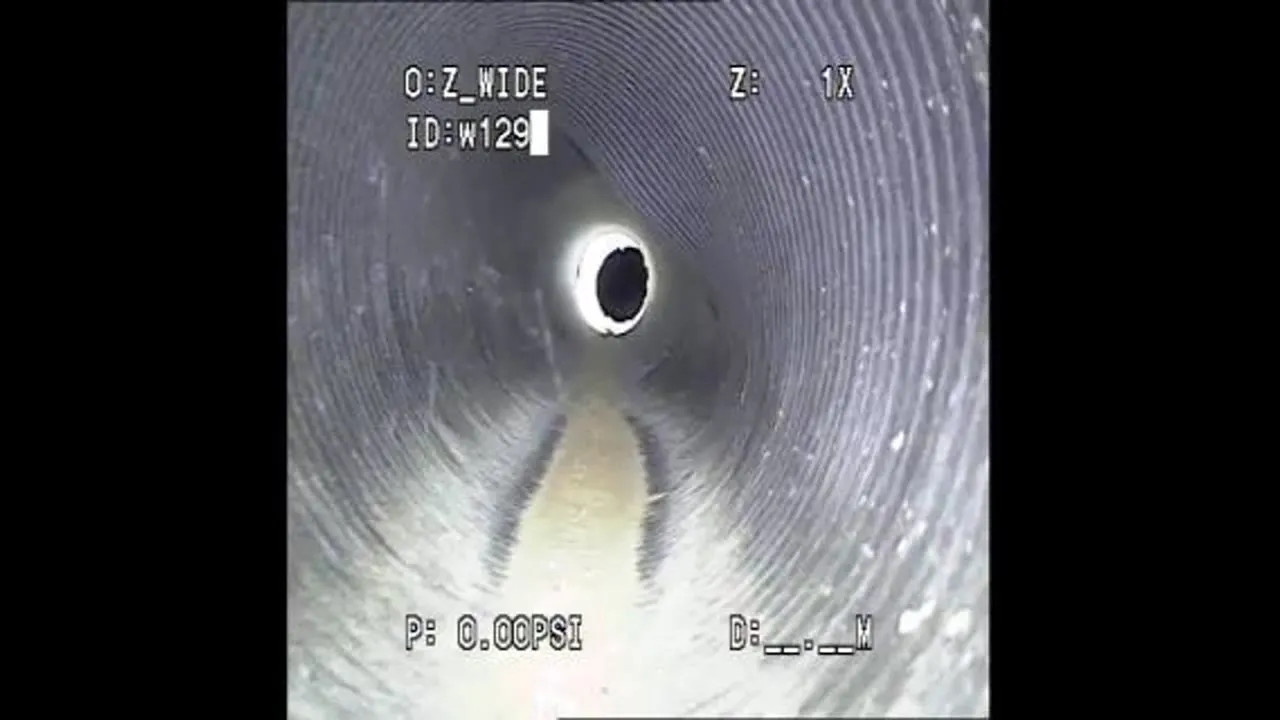

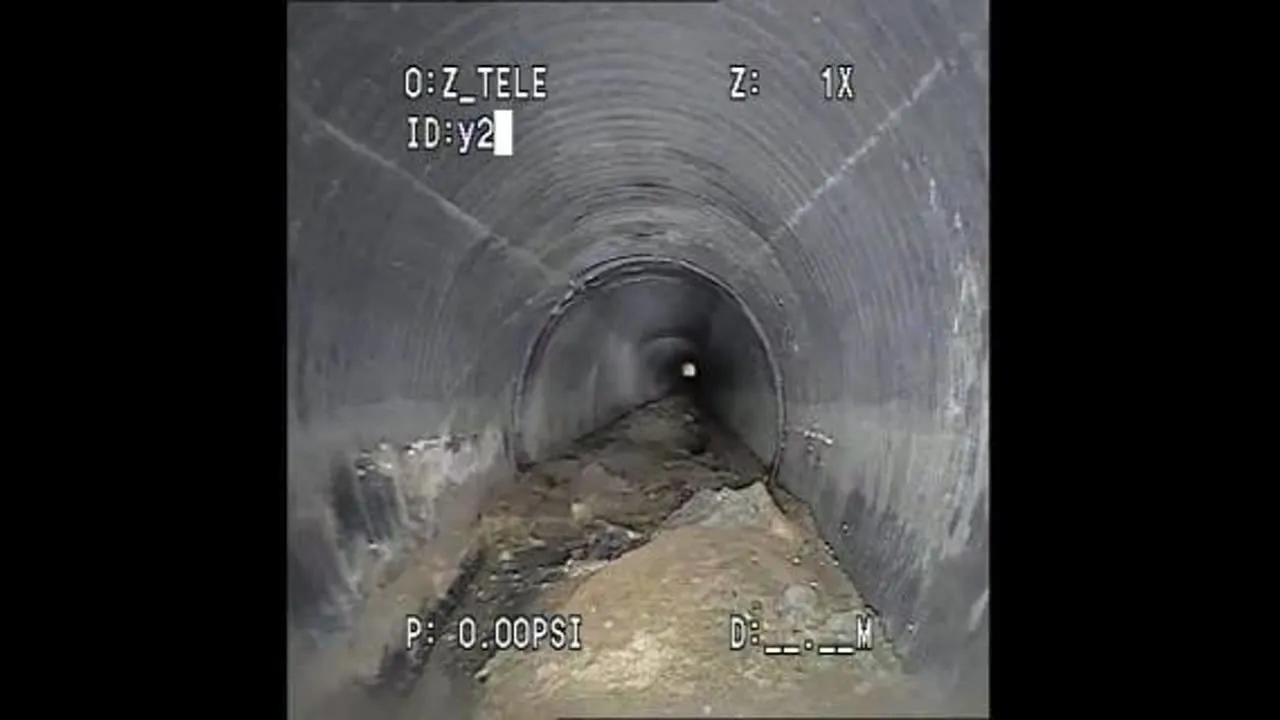

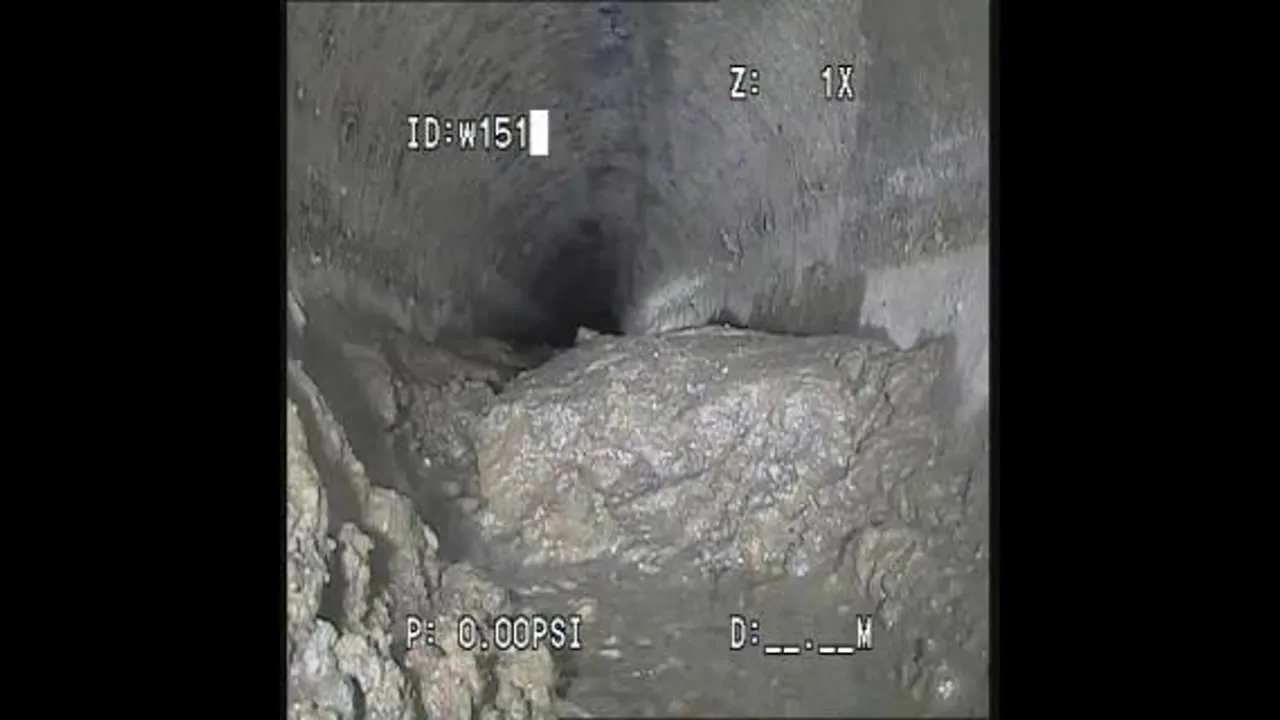

数据集样本展示：使用数据集原始抽帧图片，展示管道内壁的典型画面，帮助读者理解场景背景。

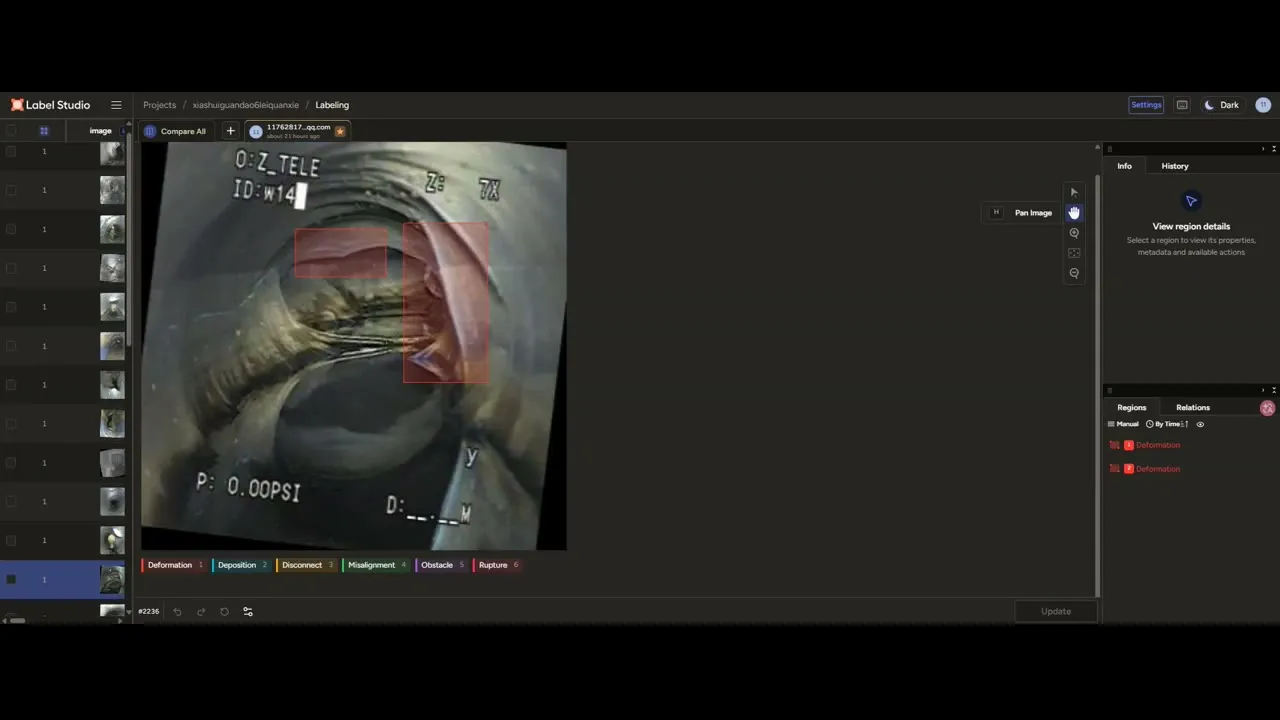

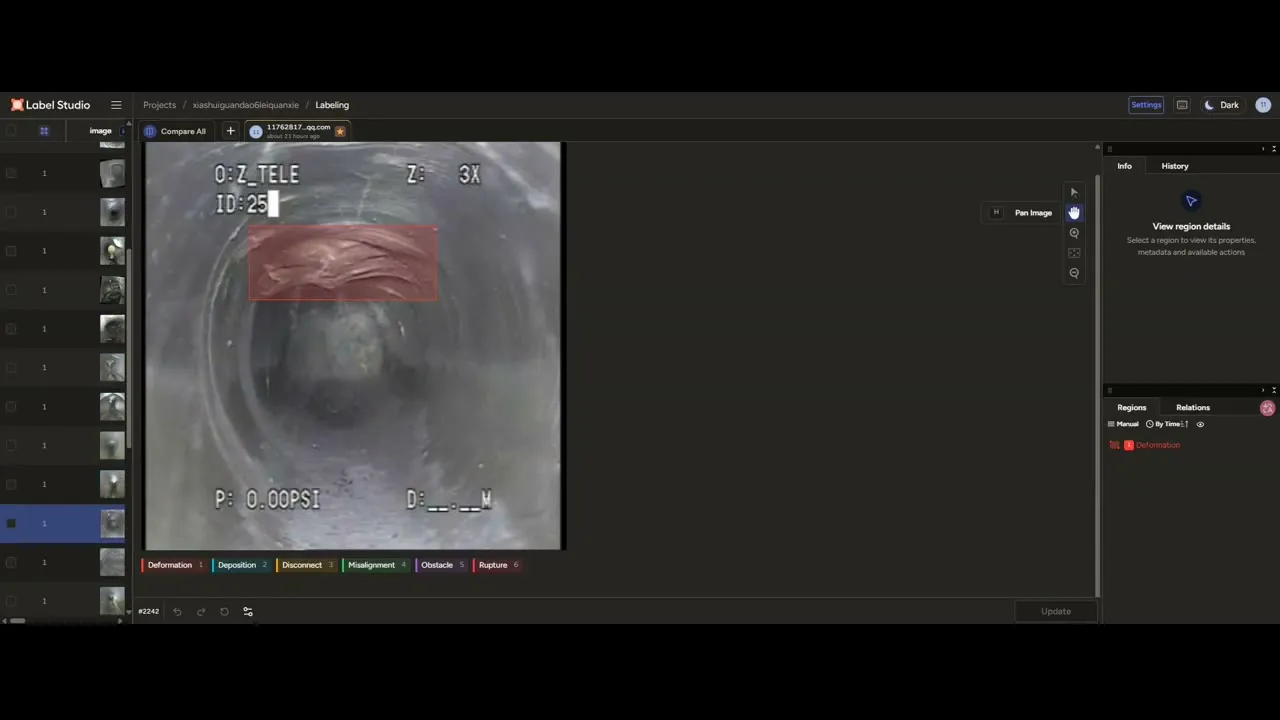

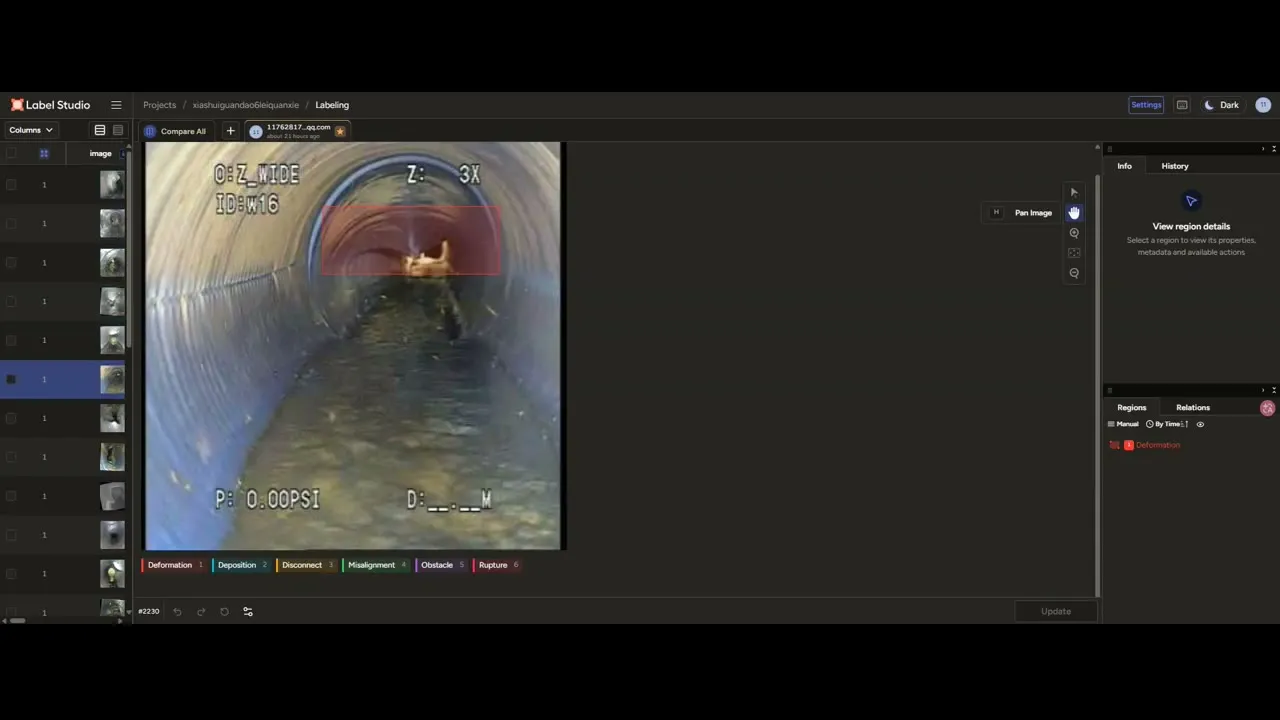

标注流程说明：使用Label Studio标注界面截图，展示标注框和类别选择过程。

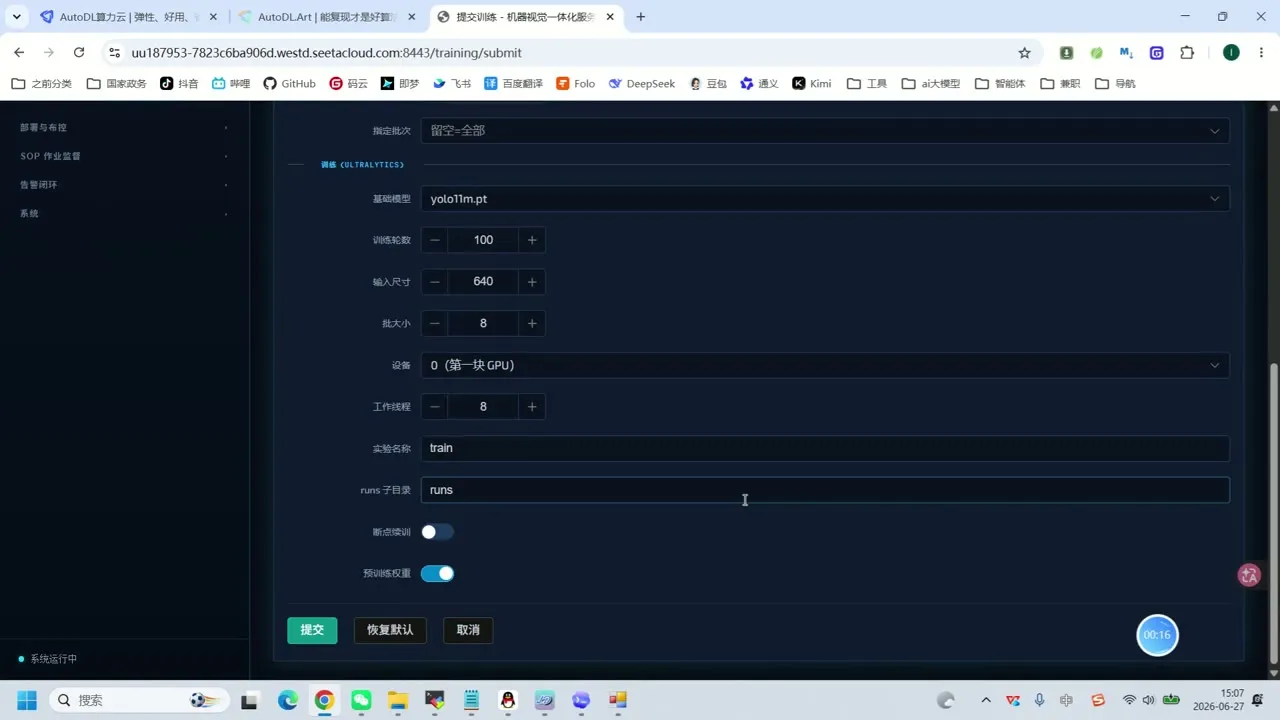

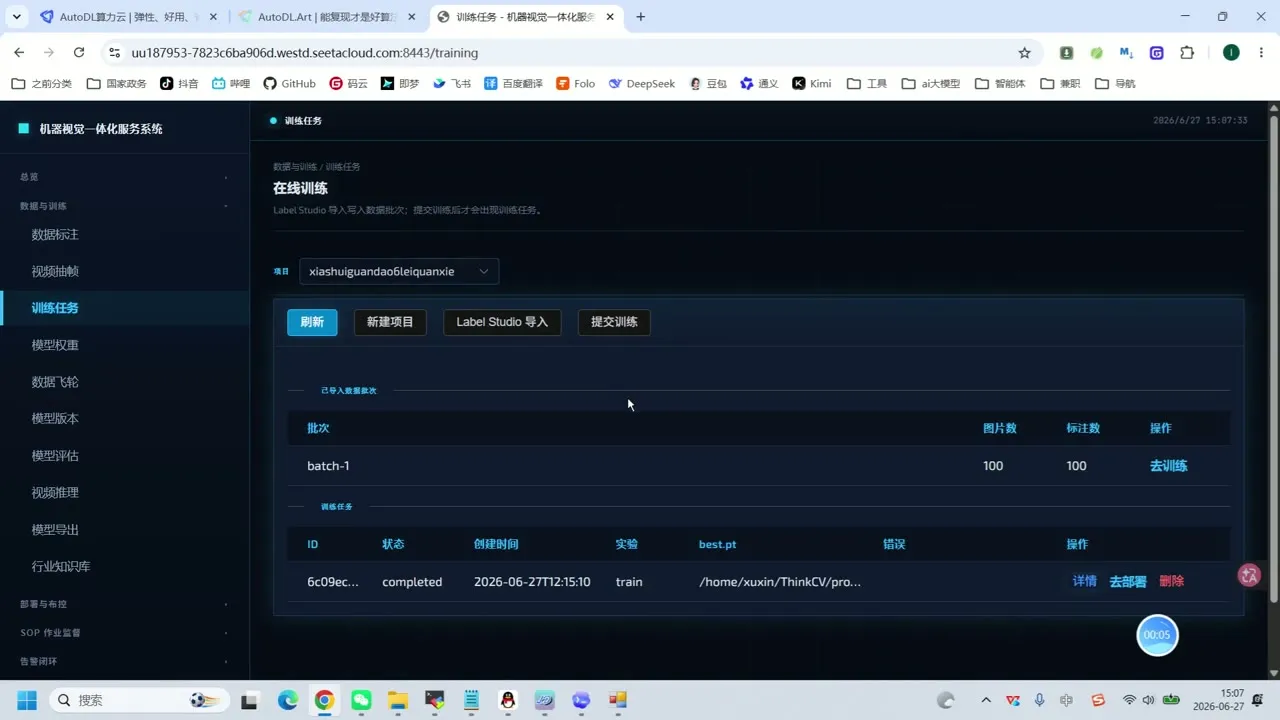

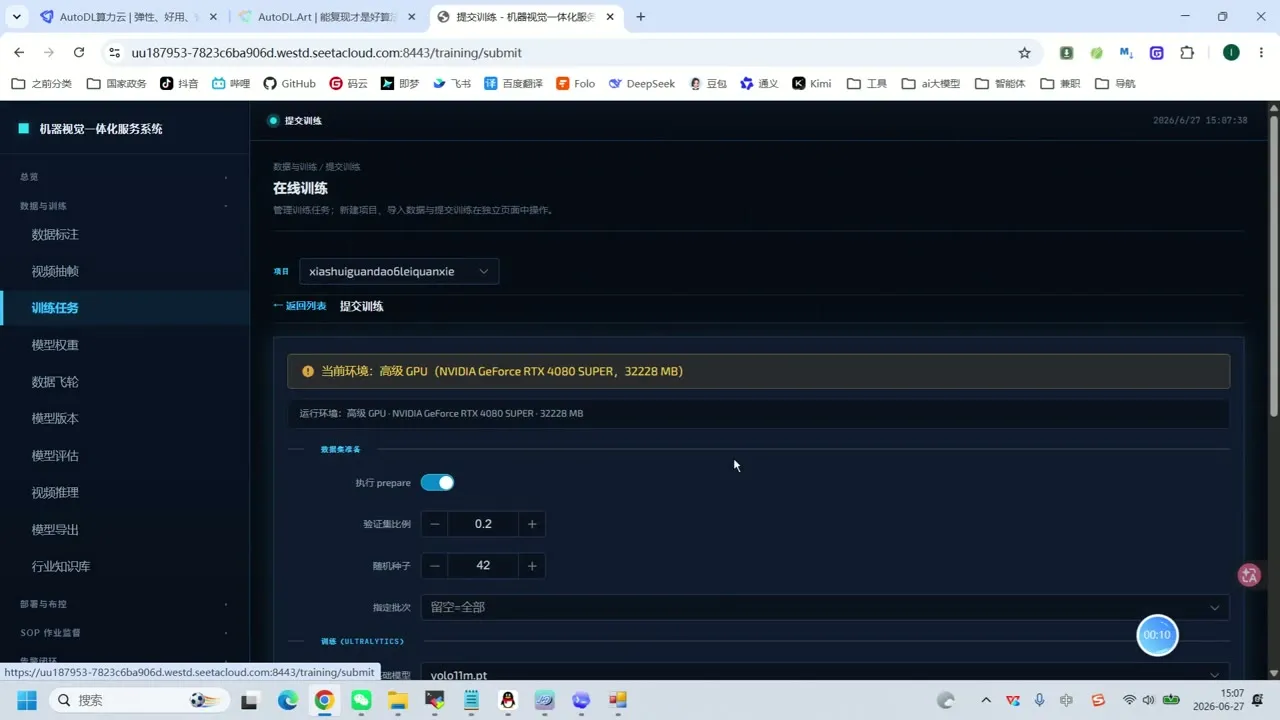

训练配置与过程：展示YOLO11训练界面的参数设置和训练日志。
模型验证结果：展示模型检测输出的可视化结果，便于评估模型表现。
所有配图均采用OSS存储路径，确保在文章中可稳定访问。
总结
本文以“P188.下水管道六类缺陷数据集”为例，系统介绍了从数据准备、标注管理到基于YOLO11的模型训练与评估的完整流程。在实际工程中，数据集规模、标注质量、模型选择以及部署环境都会影响最终效果。建议读者在实践时，根据自身业务场景和数据特点灵活调整策略，并充分利用云上存储与计算资源来提升迭代效率。
通过合理组织训练流程和持续优化模型，下水管道缺陷检测系统有望成为城市排水管网智能化运维的重要技术支撑。
