摘要

在构建企业级 Web CAD 应用时，视图导航与图层管理是衡量系统专业度的两大核心指标。用户不仅需要流畅地浏览大幅面图纸，更需要像使用桌面端 AutoCAD 一样，对复杂的图层体系进行精细化管控。

本文基于 MxCAD 引擎，深入解析如何从零构建一个功能完备的图层特性管理器。文章涵盖从底层的数据库事务操作到上层的交互逻辑实现，完整复现包括图层状态切换、属性编辑、批量操作、搜索过滤在内的专业功能。

本文严格遵循技术文档规范，重点阐述实现原理与关键代码逻辑，为开发者提供一套可落地的最佳实践方案。

一、核心架构与数据模型

1.1 CAD 数据库中的图层结构

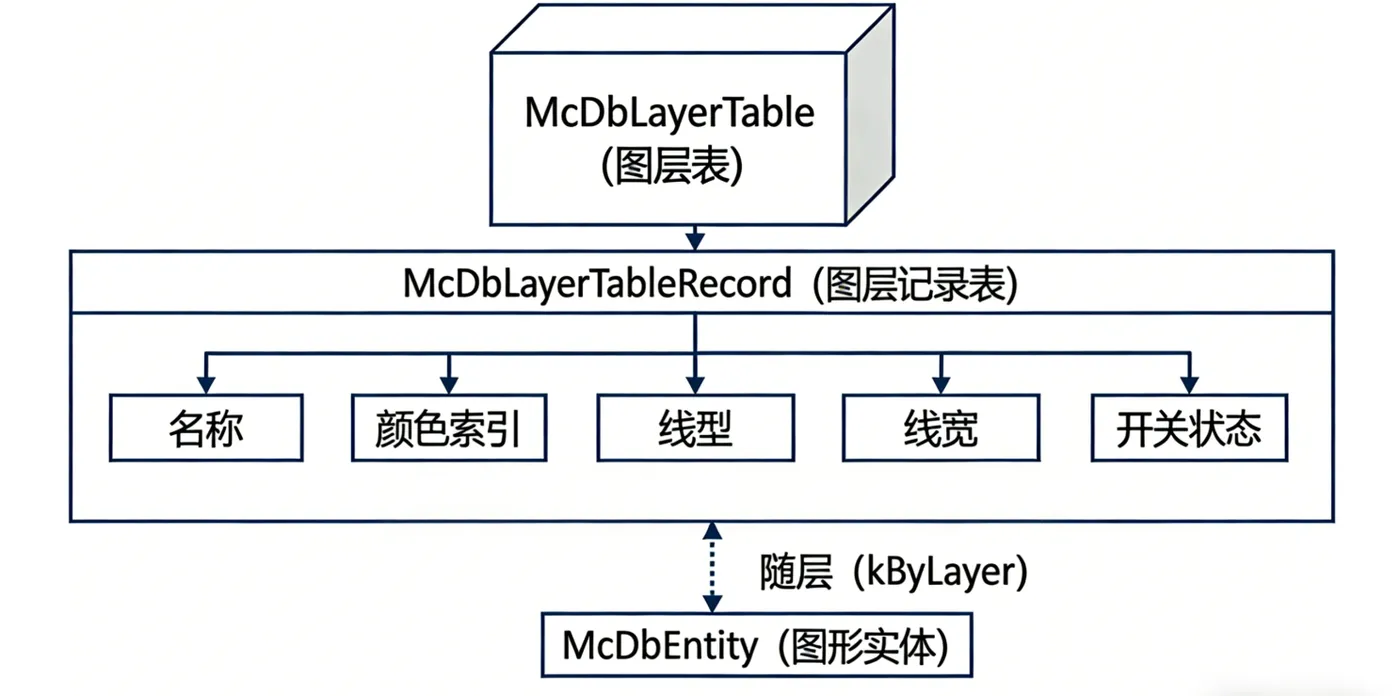

在 MxCAD（以及兼容 AutoCAD 内核）的数据库架构中，图层并非孤立存在，而是作为符号表（Symbol Table）的一部分进行管理。理解这一结构是进行二次开发的前提。

核心对象

McDbLayerTable (图层表)：这是数据库中所有图层定义的容器。它是一个字典结构，通过图层名称（String）映射到唯一的对象 ID（ObjectId）。每个数据库文件有且仅有一个图层表。
McDbLayerTableRecord (图层记录)：这是图层的具体定义对象。它存储了图层的所有元数据，包括：
- 基本属性：名称（name）、颜色（color）、线型（lineType）、线宽（lineWeight）。
- 状态标志：可见性（isOff）、冻结状态（isFrozen）、锁定状态（isLocked）。

实体关联机制

实体通过 layerId 引用图层记录，实现属性的动态继承。

随层颜色的实现：
- 实体的颜色索引值需设置为 ColorIndexType.kBylayer（随层）。
- 当图层颜色发生变化时，实体颜色会自动继承图层的新颜色。
- 若实体颜色索引值非随层（如设置为固定颜色），则不会跟随图层颜色变化。

代码示例：设置颜色随层

import {
    McCmColor, ColorIndexType } from "mxcad";
const color = new McCmColor();
color.colorIndex = ColorIndexType.kBylayer; // 设置颜色随层
console.log(color.colorIndex);

代码示例：设置实体固定颜色

import {
    McDbEntity, McCmColor } from 'mxcad';

const ent = new McDbEntity();
ent.trueColor = new McCmColor(255, 0, 0); // 设置固定颜色为红色
console.log(ent.trueColor);

1.2 视图管理与显示机制

在 MxCAD 中，视图控制的核心是 MxCAD 实例对象（通过 MxCpp.getCurrentMxCAD() 获取）。该对象维护着当前视区的状态，负责处理图形的显示范围、缩放比例、旋转角度等。

二、视图控制模块实现

视图交互逻辑通过调用 MxCAD 核心实例的方法或执行特定的命令字符串来实现，主要包括缩放、平移、旋转及显示样式控制。

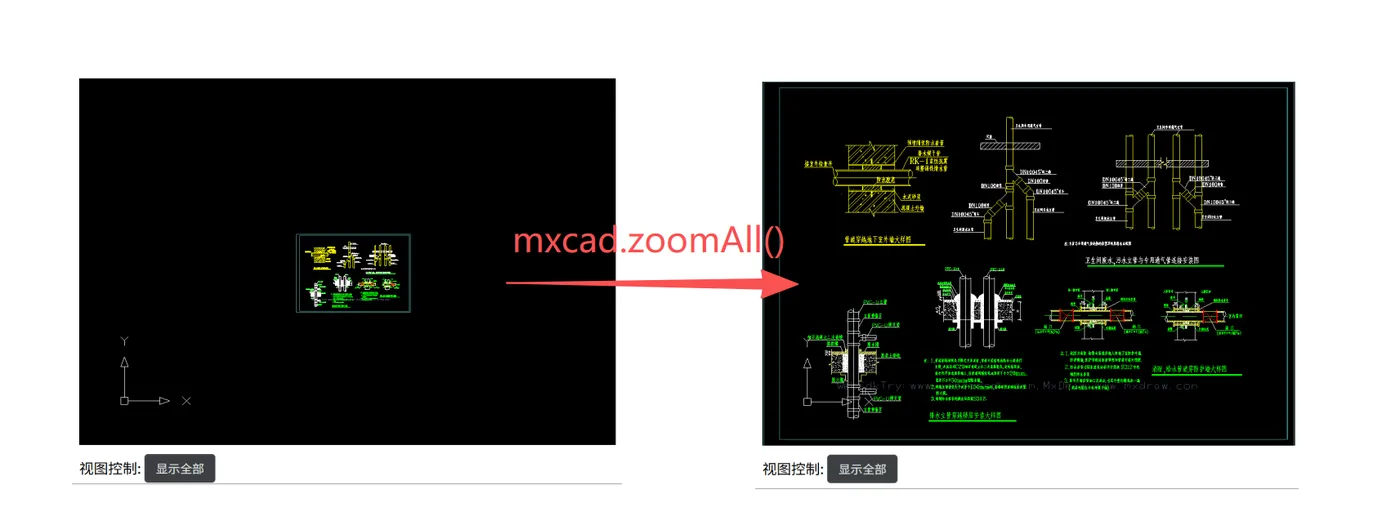

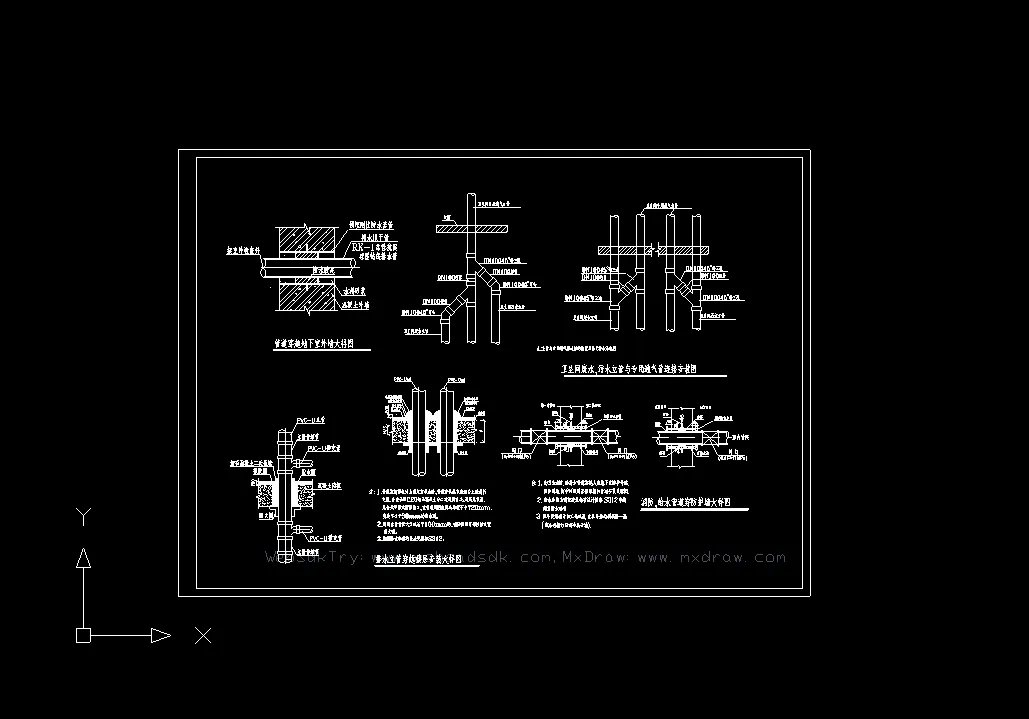

2.1 显示全部 (Zoom All)

功能：自动调整视图，使当前 DWG 文档中的所有图形内容完整显示在视口内。
实现逻辑：计算图形的边界框（Bounding Box），然后调整视图的中心点和缩放比例，以适配整个边界框。

import {
    MxCpp } from "mxcad";

const mxcad = MxCpp.getCurrentMxCAD();
mxcad.zoomAll();
mxcad.updateDisplay();

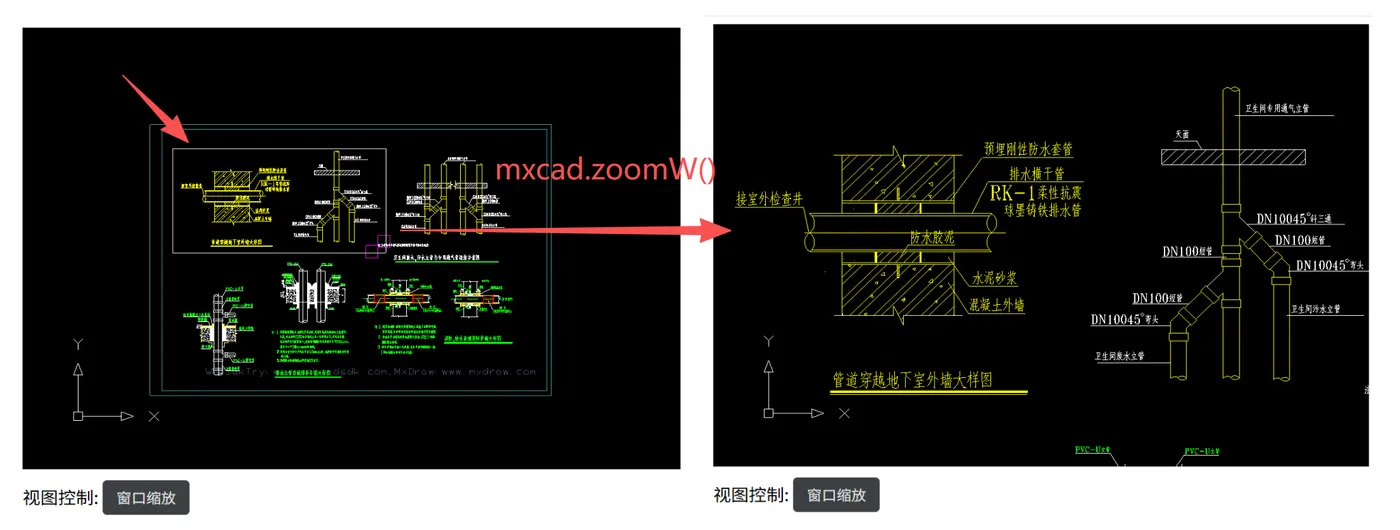

2.2 窗口缩放 (Zoom Window)

功能：允许用户通过鼠标拖拽一个矩形窗口，放大该窗口内的区域。
实现逻辑：捕获用户拖拽的矩形区域的起点和终点，将视图中心调整至窗口中心，并缩放至覆盖该窗口区域。

import {
    MxCpp, MxCADUiPrPoint, MxCoordConvert } from "mxcad";
async function Mx_WindowZoom() {

  let mxcad = MxCpp.getCurrentMxCAD();
  let getPoint = new MxCADUiPrPoint();
  getPoint.setMessage("点取缩放区域");
  let pt1 = await getPoint.go();
  if (!pt1) return;
  getPoint.setUserDraw((p1, worldDraw) => {

    worldDraw.drawRect(
      MxCoordConvert.cad2doc1((pt1 as any)),
      MxCoordConvert.cad2doc1((p1 as any))
    );
  });
  let pt2 = await getPoint.go();
  if (pt2 == null) return;
  mxcad.zoomW(pt1, pt2);
}
Mx_WindowZoom();

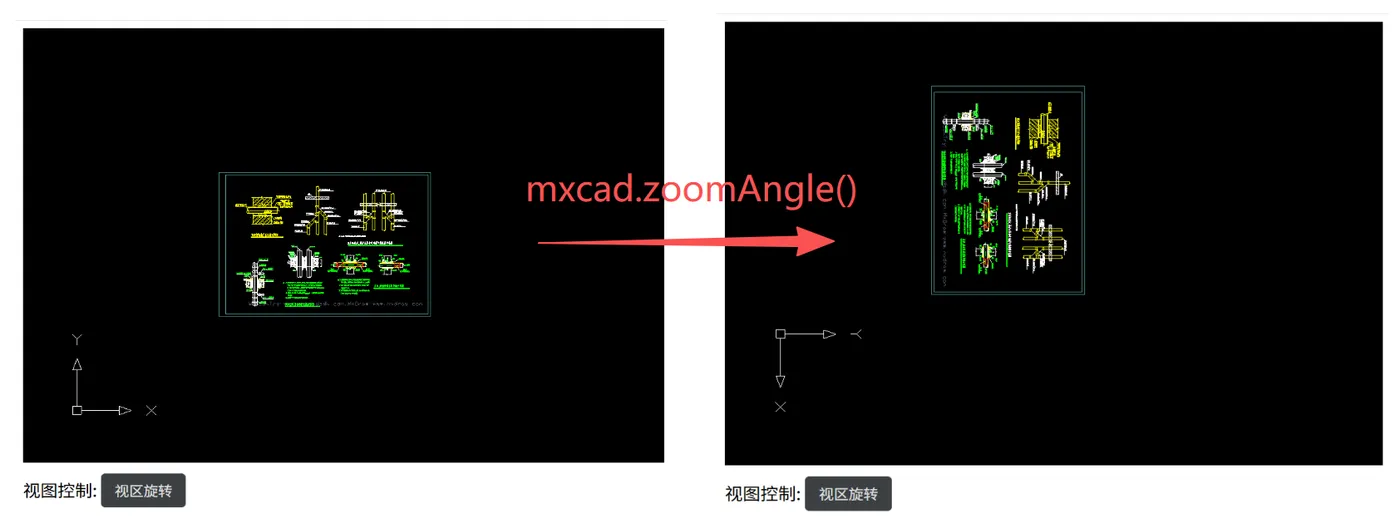

2.3 视区旋转 (Zoom Angle)

功能：围绕视图中心旋转图纸显示。
实现逻辑：调用 zoomAngle() 方法，传入旋转角度参数（通常以 PI 为单位）。

import {
    MxCpp } from "mxcad";
const mxcad = MxCpp.getCurrentMxCAD();
const lAng = Math.PI * 0.5; // 视区旋转90度
mxcad.zoomAngle(lAng);

2.4 视区平移 (Pan)

功能：在不改变缩放比例的情况下，移动视图的显示区域。
实现逻辑：通过发送命令字符串实现。

import {
    MxFun } from "mxdraw";
MxFun.sendStringToExecute("Mx_Pan");

2.5 视区黑白显示

功能：将彩色图形强制渲染为黑白灰度。

实现逻辑：修改渲染管线的着色器参数或设置图形的显示样式表（StyleSheet）为黑白模式。

import {
      MxCpp } from "mxcad";
const mxcad = MxCpp.getCurrentMxCAD();
mxcad.setAttribute({
      BlackWhiteDisplay: true });
//mxcad.openWebFile('https://demo2.mxdraw3d.com:3000/mxcad/test3.mxweb');//重新打开图纸渲染

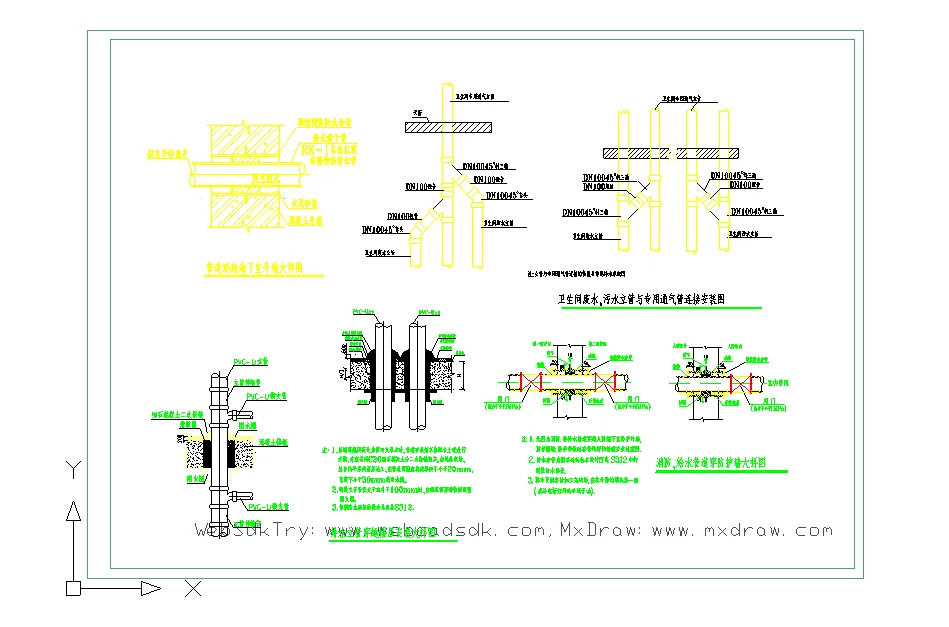

2.6 视区背景颜色设置

功能：更改绘图区域的背景颜色。

实现逻辑：直接设置 MxCAD 实例的背景颜色属性。

import {
      MxCpp } from "mxcad";
const mxcad = MxCpp.getCurrentMxCAD();
mxcad.setViewBackgroundColor(255, 255, 255); // 设置为白色
mxcad.updateDisplay();

三、图层管理器实现

图层管理器（Layer Manager）是 CAD 编辑器中核心的辅助工具。基于 MXCAD 的 McDbLayerTable 接口，我们可以构建一个完整的图层管理器。

3.1 管理器交互入口与状态定义

首先，在 UI 界面（如工具栏）添加一个“图层管理器”按钮。点击该按钮将触发一个异步函数，用于初始化并显示管理器弹框。

3.2 管理器弹框 UI 实现

图层管理器通常以模态弹框形式展示，包含列表区域、操作面板和属性面板。

代码实现 (Vue3 + TypeScript)

<!-- 交互入口按钮 -->
<button class="layer-btn" @click="showLayerManager">图层管理器</button>

<!-- 图层管理弹框 (Modal) -->
<div v-if="isModalVisible" class="modal-overlay" @click.self="closeModal">
  <div class="modal-content">
    <div class="modal-header">
      <span class="modal-title">图层列表</span>
      <button class="close-btn" @click="closeModal">×</button>
    </div>

    <!-- 图层数据表格 -->
    <table class="layer-table">
      <thead>
        <tr>
          <th>可见</th>
          <th>颜色</th>
          <th>名称</th>
          <th>锁定</th>
        </tr>
      </thead>
      <tbody>
        <tr v-for="layer in layerList" :key="layer.recordId" class="layer-row">
          <!-- 可见性控制 -->
          <td @click.stop="toggleVisibility(layer)">
            <span class="icon">{
  { layer.isOff ? '👁️‍🗨️' : '👁️' }}</span>
          </td>
          <!-- 颜色块 -->
          <td>
            <div class="color-block" :style="{ backgroundColor: layer.colorRgb }"></div>
          </td>
          <!-- 图层名称 -->
          <td>{
  { layer.name }}</td>
          <!-- 锁定控制 -->
          <td @click.stop="toggleLock(layer)">
            <span class="icon">{
  { layer.isLocked ? '🔒' : '🔓' }}</span>
          </td>
        </tr>
      </tbody>
    </table>

    <div class="modal-footer">
      <button @click="submitLayerChanges">应用</button>
    </div>
  </div>
</div>

样式代码 (CSS)

<style scoped>
/* --- 样式还原图一 (深色主题) --- */
.app-container {

  font-family: "Microsoft YaHei", sans-serif;
  padding: 20px;
}
.layer-btn {

  padding: 8px 16px;
  background: #007bff;
  color: white;
  border: none;
  border-radius: 4px;
  cursor: pointer;
}
.layer-btn:hover {
    background: #0056b3; }

/* 模态框遮罩 */
.modal-overlay {

  position: fixed;
  top: 0; left: 0; right: 0; bottom: 0;
  background: rgba(0, 0, 0, 0.7);
  display: flex;
  justify-content: center;
  align-items: center;
  z-index: 1000;
}

/* 弹框内容 */
.modal-content {

  background: #25282c;
  width: 500px;
  max-height: 70vh;
  border-radius: 8px;
  display: flex;
  flex-direction: column;
}
.modal-header {

  display: flex;
  justify-content: space-between;
  align-items: center;
  padding: 12px 16px;
  border-bottom: 1px solid #383838;
}
.modal-title {

  color: #e0e0e0;
  font-size: 16px;
  font-weight: bold;
}
.close-btn {

  background: none;
  border: none;
  color: #e0e0e0;
  font-size: 18px;
  cursor: pointer;
}
.close-btn:hover {
    color: #ff5555; }

/* 表格容器 */
.layer-list-container {
    flex: 1; overflow-y: auto; }
.layer-table {

  width: 100%;
  border-collapse: collapse;
}
.layer-table th, .layer-table td {

  padding: 8px 12px;
  text-align: left;
  border-bottom: 1px solid #383838;
  color: #e0e0e0;
}

/* 列宽控制 */
.col-visible {
    width: 60px; text-align: center; }
.col-color {
    width: 60px; text-align: center; }
.col-name {
    flex: 1; }
.col-status {
    width: 60px; text-align: center; }

/* 颜色块样式 */
.color-block {

  width: 20px;
  height: 20px;
  margin: 0 auto;
  border: 1px solid #444;
}

/* 图标 */
.icon {
    font-size: 14px; }

/* 行样式 */
.layer-row {

  cursor: pointer;
  transition: background 0.2s;
}
.layer-row:hover {
    background-color: #383838; }

/* 选中状态 (高亮) */
.layer-row-active {
    background-color: #3c4043; }

/* 表尾 */
.modal-footer {

  padding: 12px 16px;
  border-top: 1px solid #383838;
  display: flex;
  justify-content: flex-end;
  gap: 10px;
}
button {

  padding: 6px 12px;
  background: #3c4043;
  color: #e0e0e0;
  border: 1px solid #555;
  border-radius: 4px;
  cursor: pointer;
}
button:hover {
    background: #555; }
</style>

3.3 图层数据遍历与加载

要显示所有图层，我们需要通过 MXCAD 实例获取数据库中的图层表（McDbLayerTable），并利用 getAllRecordId() 遍历所有图层记录。

实现逻辑：

获取核心实例与图层表对象。
调用 getAllRecordId() 获取所有图层 ID 数组。
遍历 ID 数组，通过 getMcDbLayerTableRecord() 获取具体的图层记录对象。
将图层属性映射到弹框的列表组件中。

代码示例：

const showLayerManager = async () => {

  // 1. 获取数据库与图层表
  const database = MxCpp.getCurrentMxCAD().getDatabase();
  const layerTable = database.getLayerTable();

  // 2. 遍历所有图层 ID
  const allLayerIds = layerTable.getAllRecordId();
  const layers = [];

  for (const id of allLayerIds) {

    const layerRecord = id.getMcDbLayerTableRecord();

    // 3. 提取属性并转换格式 (如颜色转 HEX)
    layers.push({

      name: layerRecord.name,
      colorRgb: layerRecord.color.getStyle(), // 关键转换
      isLocked: layerRecord.isLocked,
      isOff: layerRecord.isOff,
      recordId: id, // 保留 ID 用于后续修改
      isChanged: false
    });
  }

  // 4. 绑定数据并显示弹框
  layerList.value = layers;
  isModalVisible.value = true;
};

3.4 图层核心操作与状态同步

这是管理器的核心逻辑。用户在 UI 上的操作会修改内存中的数据标记，点击“确定”后，系统遍历被标记修改的图层，通过 MXCAD API 将新状态写回图层记录，并强制刷新显示。

代码示例：

// 切换可见性逻辑
const toggleVisibility = (layer) => {

  layer.isOff = !layer.isOff;
  layer.isChanged = true; // 标记为脏数据
};

// 切换锁定逻辑
const toggleLock = (layer) => {

  layer.isLocked = !layer.isLocked;
  layer.isChanged = true; // 标记为脏数据
};

// 提交修改到 MXCAD 引擎
const submitLayerChanges = () => {

  layerList.value
    .filter(layer => layer.isChanged) // 筛选有修改的图层
    .forEach(layer => {

      const record = layer.recordId.getMcDbLayerTableRecord();
      record.isOff = layer.isOff;     // 写入可见性
      record.isLocked = layer.isLocked; // 写入锁定状态
    });

  // 关键：通知引擎更新显示状态
  const mxcad = MxCpp.getCurrentMxCAD();
  mxcad.updateLayerDisplayStatus(); // 更新图层状态
  mxcad.updateDisplay();            // 重绘视图
  isModalVisible.value = false;
};

四、图层扩展功能实现

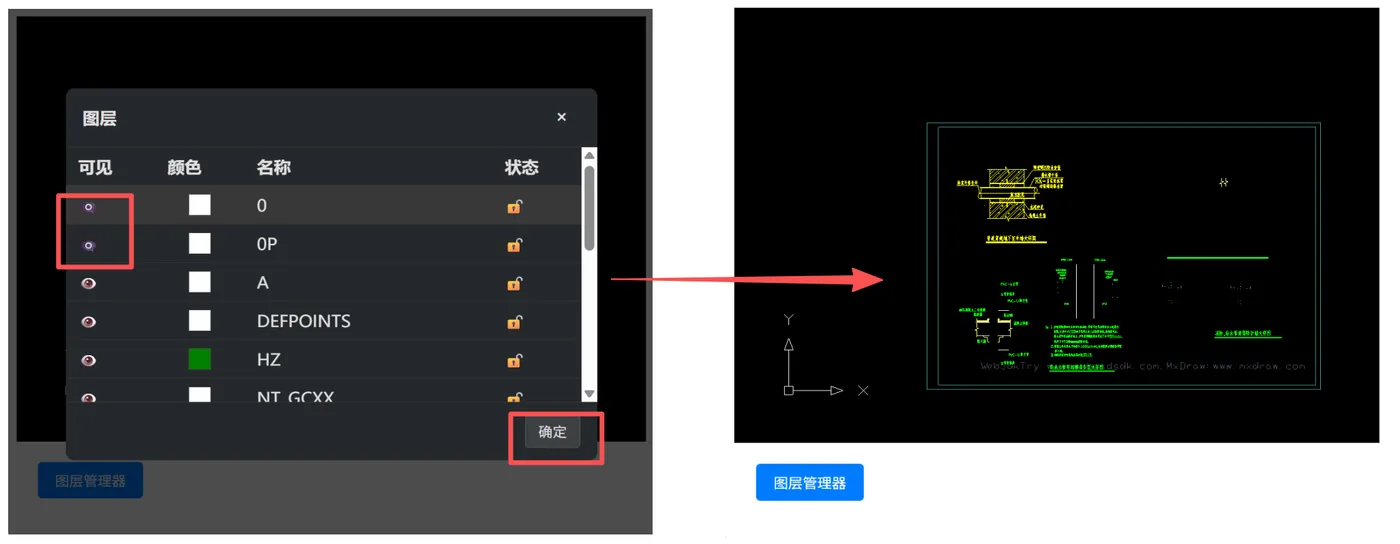

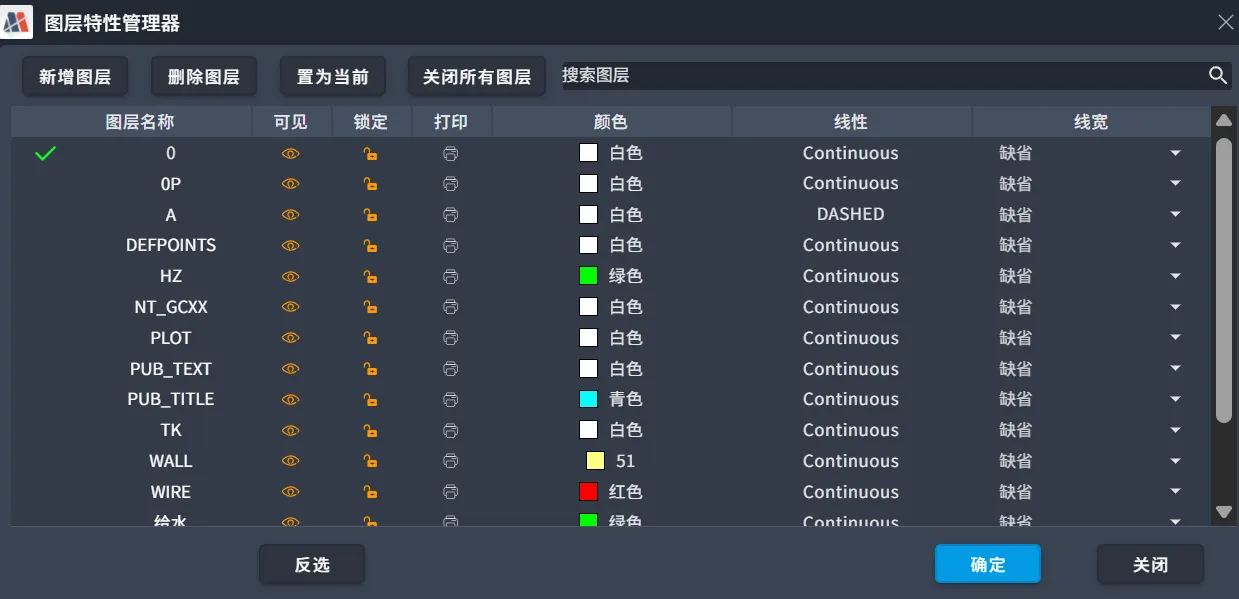

为了实现完整的图层管理器功能，我们需要增加图层深度操作和搜索筛选逻辑。整体实现效果如下图所示：

4.1 图层深度操作实现

1. 新增图层 (New Layer)

功能：在图层表中创建一个新的图层记录。
实现逻辑：调用 addLayer(name) 方法。

import {
    McCmColor, MxCpp, McDbLayerTableRecord, McDb } from "mxcad"
// 得到当前控件
const mxcad = MxCpp.getCurrentMxCAD();
// 实例化一个图层数据对象
const layer = new McDbLayerTableRecord();
layer.color = new McCmColor(0, 0, 0);
layer.isFrozen = true;
layer.isLocked = true;
layer.isOff = true;
layer.lineWeight = McDb.LineWeight.kLnWt018;
layer.name = "新图层";

// 拿到当前控件的数据库图层表并添加
const layerTable = mxcad.getDatabase().getLayerTable();
const objId = layerTable.add(layer);

// 更新显示
mxcad.updateLayerDisplayStatus();

2. 删除图层 (Delete Layer)

功能：删除选中的图层。
实现逻辑：获取选中行的图层 ID，调用 erase() 方法。注意：不能删除当前图层或包含实体的图层。

import {
    MxCpp } from "mxcad"

let layerTable = MxCpp.getCurrentMxCAD().getDatabase().getLayerTable();
let layerId = layerTable.get("图层名字");
let layerRec = layerId.getMcDbLayerTableRecord();
layerRec.erase(); // 删除图层

// 更新显示
mxcad.updateDisplay();

3. 置为当前 (Set Current)

功能：将选中的图层设置为绘图的当前图层。
实现逻辑：获取选中图层的名称，调用 setCurrentlyLayerId()。

import {
    MxCpp } from "mxcad"

const mxcad = MxCpp.getCurrentMxCAD();
let layerTable = mxcad.getDatabase().getLayerTable();
let layerId = layerTable.get("图层名字");
mxcad.getDatabase().setCurrentlyLayerId(layerId);

4. 关闭所有图层 (Turn Off All)

功能：批量操作，将除“0”层以外的所有图层设置为不可见。
实现逻辑：遍历 layerList，对每个图层调用 layer.isOff = true。

import {
    MxCpp } from "mxcad"

let layerTable = MxCpp.getCurrentMxCAD().getDatabase().getLayerTable();
let aryId = layerTable.getAllRecordId();
aryId.forEach((id) => {

  let layerRec = id.getMcDbLayerTableRecord();
  // 过滤掉 0 层或其他逻辑
  if (layerRec.name !== "0") {

    layerRec.isOff = true;
  }
});

4.2 搜索与筛选功能

实现逻辑：监听搜索框的 input 事件，根据输入值过滤 layerList 数据源。

// 搜索框绑定的变量
const searchKeyword = ref('');

// 计算属性：根据搜索关键字过滤图层列表
const filteredLayers = computed(() => {

  if (!searchKeyword.value) return layerList;
  const keyword = searchKeyword.value.toLowerCase();
  return layerList.filter(layer =>
    layer.name.toLowerCase().includes(keyword)
  );
});

五、总结

本文详细阐述了基于 MxCAD 实现专业级视图控制与图层管理系统的技术路径。通过深入利用 McDbLayerTable 数据结构与事务机制，我们成功实现了包括状态切换、属性编辑、批量操作在内的全套功能。

核心价值点回顾：

数据驱动：严格遵循 CAD 数据库的引用机制，确保数据一致性。
事务安全：所有写操作均在事务保护下进行，保障系统稳定性。
交互体验：通过坐标转换与事件映射，提供了接近原生桌面的流畅操作感。
扩展能力：模块化设计支持轻松扩展图层过滤器、状态保存等高级特性。

该方案不仅满足了基本的图纸查看需求，更为后续的深度二次开发（如自定义绘图命令、业务数据绑定）奠定了坚实的交互与数据基础。开发者可依据此框架，进一步定制符合特定行业规范的图层管理工具。
