在企业数据分析链路中，BI系统、数据看板等网页图表承载着大量关键信息，但底层数据往往不可导出。手动抄录不仅低效，且易出错。本文从工程角度拆解一种网页图表数据自动提取方案：通过模拟鼠标滑动触发悬停浮窗，抓取折线图、柱状图及饼图的结构化数据。
一、技术选型与组件化设计

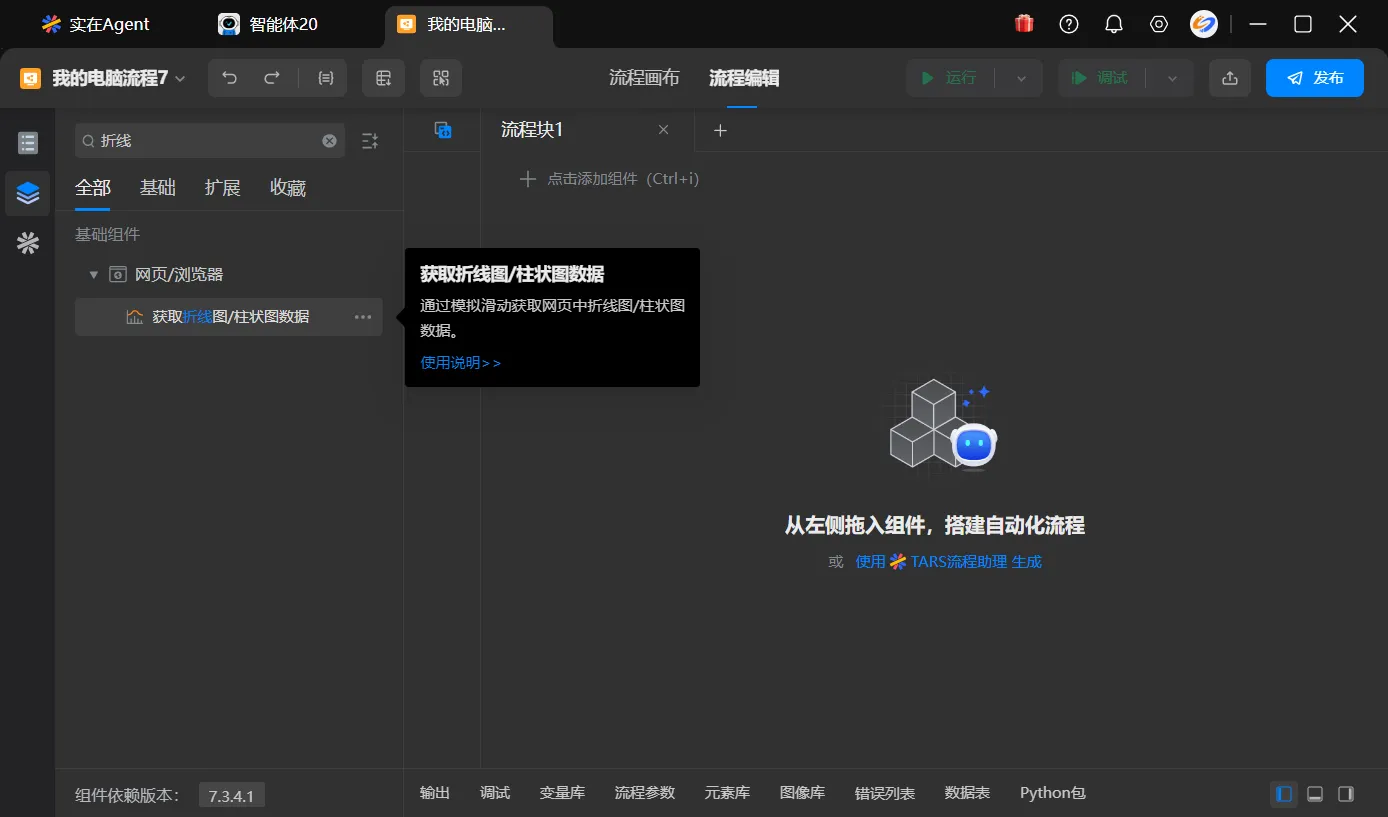

部分国产RPA/智能体平台已将此类能力封装为标准自动化节点。以某平台最新版本的“获取折线图/柱状图数据”组件为例，其设计逻辑如下：
- 目标定位：通过元素拾取框选网页图表的渲染区域，获取图表容器的DOM信息。
- 悬浮数据触发：绝大多数网页图表库（如ECharts、Highcharts）支持鼠标悬停显示数据标签。组件模拟鼠标移动，遍历图表区域内的数据点。
- 信息抓取：通过文本抓取或元素提取，获取浮窗中的数值与标签文字。
- 结构化输出：数据以列表变量形式保存，可直接输出至Excel、数据库等下游系统。
二、核心配置项解析
组件将鼠标滑动过程抽象为多个可调参数，以适应不同图表的交互模式：
1. 移动方向与速度
- 方向：支持从左到右（横轴遍历）与从上到下（纵轴遍历），覆盖不同图表布局。
- 速度：快/中/慢三档。响应较慢的页面建议降低速度，避免数据点遗漏。
2. 移动模式与偏移
- 模式：平滑（匀速移动）与抖动（加入随机偏差，模拟人类操作）。
- 偏移量：-1至1，可微调垂直/水平偏移，应对不同位置的浮窗触发区域。
3. 时序控制
- 执行前延时：确保图表完全渲染。
- 执行后延时：避免高频操作触发反爬或性能限制。
- 超时时间：单次滑动等待浮窗出现的最大容忍时间。
4. 数据元素辅助定位
当浮窗元素无法由图表容器自动推断时，可手动拾取悬浮标签的元素对象注入组件，增强定位鲁棒性。
三、输出与编排
提取的数据以列表变量形式存放，可被RPA流程中的后续节点直接消费。典型的数据流转包括：
- 写入Excel：《月度营收分析报告》模板自动填充
- 写入数据库：结构化存储于RDS或OTS，纳入数据湖
- 消息推送：通过钉钉机器人或邮件发送数据摘要
- 触发BI更新：将提取数据反向写入数据源，实现数据回流
四、阿里云上的增强架构
对于已在阿里云上构建数据管道的企业，可将该方案进一步工程化：
- 调度层：利用云函数FC或DataWorks实现定时触发，每日自动提取。
- 存储层：提取数据落入OSS或Tablestore，结合DataWorks进行离线分析。
- 监控层：将任务执行日志接入SLS，异常时通过云监控告警。
- 可视化：用Quick BI直接连接数据库，将提取的历史数据重新可视化，形成自动化数据闭环。
五、实践注意事项
- 网页图表库升级可能导致浮窗结构变化，需关注组件更新与适配。
- 对于防爬严格的站点，需合理设置延时与移动模式，模拟人类行为。
- 业务关键流程务必开启异常重试与通知，避免数据断流。
结语
网页图表数据自动提取是数据分析自动化的“最后一公里”。通过将模拟交互封装为标准化组件，企业能以极低的开发成本打通数据孤岛，让BI图表中的信息真正流动起来。
