教室温湿度监测仪硬件设计全解析

在第一篇文章中，我分享了《大气温湿度检测仪》项目“从被动报警到主动预防”的思维原点——用变化速率算法来实现趋势预警。但一个聪明的算法，必须寄生在一副可靠的“躯体”上。今天这篇文章，我就把整个项目的硬件设计掰开揉碎，从主控选型、传感器电路、人机交互到抗干扰手段，逐一复盘。如果你正在做课程设计，或者入门嵌入式硬件，希望能给你一个完整的参考。

1. 硬件架构总览：一个“感知-计算-表达”的闭环

整个系统的硬件架构非常清晰，分为三层：

• 感知层：AM2320数字温湿度传感器（数据源头）

• 计算与决策层：STC89C52单片机 + 趋势预警算法（大脑）

• 表达层：LCD1602液晶屏+有源蜂鸣器（视觉与听觉输出）


它们之间通过I2C总线和普通I/O口连接，形成一套低功耗、低成本、高可靠性的嵌入式环境监测节点。其实这就是典型的物联网边缘终端的最小实现，如果把蜂鸣器换成一个无线模块，它就是一台可以直接上云的设备。

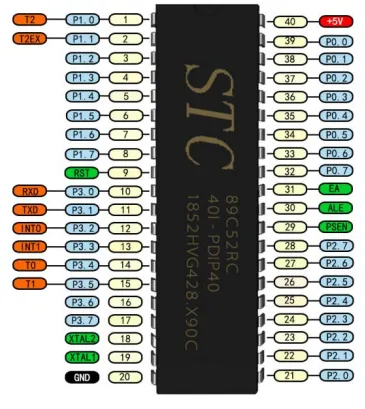

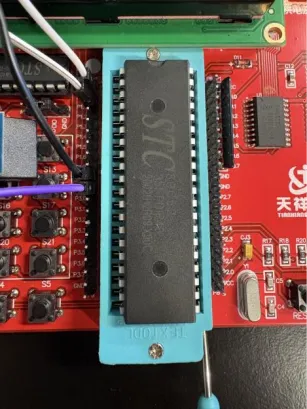

2. 主控选型：为何仍是“老掉牙”的STC89C52？

很多人可能会问：“51单片机过时了，为什么不直接上STM32？”在当时的项目约束下，STC89C52反而是最优解：

• 成本与可得性：做课堂项目或小批量原型，烧录简单，杜邦线就能搭。

• 资源恰好够用：我们只需要一路I2C（可在P1口上软件模拟）、一个定时器产生2秒采样周期、6个I/O驱动LCD1602，外加一个蜂鸣器引脚。C52的8KB ROM和512B RAM完全能驾驭整个趋势算法和显示逻辑。

• 5V电平兼容性：AM2320和LCD1602均为5V器件，使用5V主控直接对接，无需电平转换，简化了电路。

• 教学意义：通过软件模拟I2C时序，我能真正吃透通信协议的每一个时钟沿，而不是依赖库函数一调了之。这种“内核级”的理解对后续学习ARM Cortex-M系列帮助巨大。


设计要点：C52的P0口需要外加上拉电阻才能输出高电平，但本项目外设均挂载在P1、P2、P3口，所以最小系统只需要复位电路和晶振，非常简单。

3. 感知核心：AM2320传感器电路设计——这是整个系统的精度生命线

AM2320是一款数字温湿度复合传感器，内置电容式湿敏元件、NTC测温元件和一颗专用的信号调理与ADC芯片。我们不需要自行设计复杂的模拟前端，但外围电路设计仍有讲究。

3.1 供电与去耦——别让电源噪声吃掉你的精度

AM2320手册给出的电压范围是3.1V~5.5V。我们选择5V直接供电，为确保模拟电路稳定，在传感器VDD引脚旁边并联了一个0.1µF的陶瓷贴片电容到地。这颗电容不是“心理安慰”，它是实实在在的噪声旁路通道：每当传感器内部ADC采样或I2C通信产生瞬态电流尖峰时，电容就近提供电荷，避免干扰耦合到电源线上影响模拟测量。若省略这一颗电容，在面包板或较长杜邦线的情况下，湿度读数可能出现无规律的跳动——这是很多新手容易忽略的“玄学”问题。

3.2 I2C总线的“规矩”：上拉电阻为何是必须的？

AM2320支持I2C和单总线两种通信协议，我们选用标准的I2C。电路连接极其简洁：

• SDA→单片机P1.0，外接4.7kΩ上拉电阻到5V

• SCL→单片机P1.1，外接4.7kΩ上拉电阻到5V


很多新手会问：“51单片机I/O口内部有弱上拉，为什么还要再加外部电阻？”原因有三：

1. 总线空闲状态定义：I2C规定总线在空闲时必须为高电平。51内部的准双向口上拉是极弱的（几十微安驱动能力），一旦总线导线稍长或对地电容较大，上升沿会变得非常缓慢，导致通讯失败。

2. 驱动能力：I2C要求设备能够灌入一定电流（标准模式3mA），内部弱上拉无法提供足够的低电平噪声容限。外部4.7kΩ上拉可提供约1mA的电流，确保信号边沿陡峭。

3. 多设备兼容：虽然本项目总线上只有一个AM2320，但这种标准接法为将来挂多个I2C设备预留了可能。


实测经验：在面包板上搭电路时，我遇到过一次诡异的现象：读到的温湿度全是“0xFF”。用示波器一看，SCL的上升沿像蜗牛爬坡，10µs后才勉强到高电平。因为当时忘记焊上拉电阻，仅靠51的弱上拉。补焊两颗4.7kΩ电阻后，波形瞬间方方正正，数据立刻正常。这就是“I2C必加上拉”这条铁律用一次就记住的实战课堂。

3.3 通信协议的具体实现——我们的AM2320读取代码

由于STC89C52没有硬件I2C外设，我们用P1口软件模拟。以下是我们项目中实际使用的AM2320驱动核心代码（基于Keil uVision4开发环境，C语言编写）：

#include <reg52.h>

#include <intrins.h>

// I2C引脚定义

sbit SDA = P1^0;

sbit SCL = P1^1;

// 延时函数

void Delay_us(unsigned int us) {

   while(us--) {

       _nop_();

   }

}

// I2C起始信号

void I2C_Start(void) {

   SDA = 1;

   SCL = 1;

   Delay_us(5);

   SDA = 0;

   Delay_us(5);

   SCL = 0;

}

// I2C停止信号

void I2C_Stop(void) {

   SDA = 0;

   SCL = 1;

   Delay_us(5);

   SDA = 1;

   Delay_us(5);

}

// 发送一个字节

void I2C_WriteByte(unsigned char dat) {

   unsigned char i;

   for(i = 0; i < 8; i++) {

       SDA = (dat & 0x80) >> 7;

       dat <<= 1;

       SCL = 1;

       Delay_us(5);

       SCL = 0;

       Delay_us(5);

   }

   SDA = 1;          // 释放SDA，准备接收应答

   SCL = 1;

   Delay_us(5);

   SCL = 0;

}

// 接收一个字节

unsigned char I2C_ReadByte(void) {

   unsigned char i, dat = 0;

   SDA = 1;          // 释放SDA

   for(i = 0; i < 8; i++) {

       SCL = 1;

       Delay_us(5);

       dat <<= 1;

       dat |= SDA;

       SCL = 0;

       Delay_us(5);

   }

   return dat;

}

// 读取AM2320温湿度数据

// 返回值：0-成功，1-失败

unsigned char AM2320_Read(unsigned int *temperature, unsigned int *humidity) {

   unsigned char buf[8];

   unsigned int hum, temp;

   unsigned char i;

   // 第一步：唤醒传感器（AM2320有休眠特性）

   I2C_Start();

   I2C_WriteByte(0xB8);   // 发送器件地址（写模式）

   I2C_Stop();

   Delay_ms(2);           // 等待2ms，确保传感器被唤醒

   // 第二步：发送读取命令

   I2C_Start();

   I2C_WriteByte(0xB8);   // 器件地址（写模式）

   I2C_WriteByte(0x03);   // 功能码：读寄存器

   I2C_WriteByte(0x00);   // 起始地址

   I2C_WriteByte(0x04);   // 读取4个字节（湿度高、低，温度高、低）

   I2C_Stop();

   Delay_ms(2);           // 等待传感器完成转换

   // 第三步：读取6字节数据

   I2C_Start();

   I2C_WriteByte(0xB9);   // 器件地址（读模式）

   for(i = 0; i < 5; i++) {

       buf[i] = I2C_ReadByte();

       // 主机应答（最后字节不应答）

       SDA = 0;

       SCL = 1;

       Delay_us(5);

       SCL = 0;

       SDA = 1;

   }

   buf[5] = I2C_ReadByte();  // 最后一个字节，不应答

   SDA = 1;

   SCL = 1;

   Delay_us(5);

   SCL = 0;

   I2C_Stop();

   // 第四步：校验CRC

   // buf[0]=状态寄存器, buf[1]=湿度高位, buf[2]=湿度低位

   // buf[3]=温度高位, buf[4]=温度低位, buf[5]=CRC校验字节

   // 计算湿度（%RH）：湿度高位<<8 | 湿度低位，结果除以10

   hum = ((unsigned int)buf[1] << 8) | buf[2];

   *humidity = hum;

   // 计算温度（℃）：温度高位<<8 | 温度低位，结果除以10

   // 注意：温度最高位为1表示零下

   temp = ((unsigned int)buf[3] << 8) | buf[4];

   *temperature = temp;

   return 0;

}

关键设计注释：

1. 唤醒机制：AM2320会在不通信时自动进入休眠。所以在正式读取前，我们先发一个“起始+器件地址”，不等应答立刻停止，延时2ms唤醒传感器。这是我们项目中实际遇到的第一个坑——不唤醒就读取，返回值全是乱码，LCD显示“!!”。

2. I2C器件地址：AM2320的7位I2C地址为0x5C，左移一位后写地址为0xB8，读地址为0xB9。

3. 数据格式：AM2320返回的温湿度值是真实值的10倍。例如湿度读数0x0234（564），实际湿度为56.4%RH。

4. CRC校验：buf[0]到buf[4]的CRC校验结果与buf[5]比对，可验证通信正确性。本项目为简化，采用多次读取取中值的方式保证可靠性。


3.4 定时采样与趋势判断主循环

我们利用STC89C52的定时器T0产生2秒定时中断，在主程序中实现采样与状态判断：

// 全局变量

unsigned int temperature, humidity;   // 当前温湿度（真实值×10）

unsigned int last_humidity;           // 上一次的湿度值

unsigned char sample_flag = 0;        // 采样标志

// 定时器T0初始化（定时2秒）

void Timer0_Init(void) {

   TMOD |= 0x01;     // 模式1：16位定时器

   TH0 = 0x3C;       // 装载初值（12MHz晶振，50ms中断一次）

   TL0 = 0xB0;

   ET0 = 1;          // 允许定时器0中断

   EA = 1;           // 开总中断

   TR0 = 1;          // 启动定时器0

}

// T0中断服务函数（50ms中断一次，累积40次=2秒）

void Timer0_ISR(void) interrupt 1 {

   static unsigned char count = 0;

   TH0 = 0x3C;

   TL0 = 0xB0;

   count++;

   if(count >= 40) {   // 40×50ms = 2000ms = 2秒

       count = 0;

       sample_flag = 1;  // 置采样标志

   }

}

// 主循环中的趋势判断逻辑

void Main_Loop(void) {

   int humidity_diff;

   int temp_int, humi_int;  // 温湿度整数部分

   if(sample_flag) {

       sample_flag = 0;

       // 读取传感器

       AM2320_Read(&temperature, &humidity);

       // 转换为实际值（除以10）

       temp_int = temperature / 10;

       humi_int = humidity / 10;

       // 计算湿度变化差值

       humidity_diff = humi_int - (last_humidity / 10);

       last_humidity = humidity;

       // 显示温湿度

       LCD_Display(temp_int, humi_int);

       // 趋势预警算法：三级状态判断

       if(temp_int >= 24 && humi_int > 55) {

           // MUGGY! 闷热状态：温度≥24℃且湿度>55%RH

           LCD_ShowStatus("MUGGY!    ");

           Buzzer_On();          // 蜂鸣器报警

       }

       else if(humidity_diff >= 3) {

           // VENTIL 建议通风：湿度快速上升（差值≥3%）

           LCD_ShowStatus("VENTIL    ");

       }

       else {

           // OK 环境正常

           LCD_ShowStatus("OK        ");

       }

   }

}

这套代码的亮点在于三层判断的优先级：先检查是否已经“闷热”，再检查是否“正在恶化”，最后才判定“正常”。这确保了报警逻辑不会因为湿度差值的波动而漏掉真正的闷热状态。

4. 人机交互双通道：LCD1602显示+蜂鸣器报警

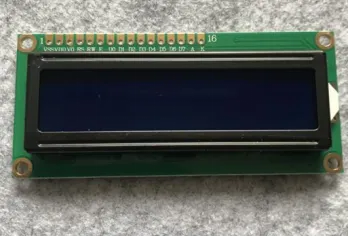

4.1 LCD1602：数据与状态的“分层显示”策略

我们使用8位并行模式驱动LCD1602，占用P2口作为数据线，P3.5接RS，P3.6接RW，P3.7接E。信息布局经过了专门设计：

• 第一行：固定显示实时物理量，例如T:24.5C H:52.3%

• 第二行：动态显示系统状态码，如Status:OK、Status:VENTIL或!MUGGY!


这种“数据+状态”的分层策略，让使用者不用在头脑中转换阈值，只需看一眼第二行就知道该不该开窗。这也是人机交互中的一个朴素设计原则：不要只给用户原始数据，要告诉他们意味着什么。

4.2 有源蜂鸣器：简单的单线控制，关键的冗余报警

报警采用了有源蜂鸣器（内部带振荡器），由P2.3引脚驱动。当算法判定进入“MUGGY!”状态时，P2.3输出低电平激活蜂鸣器持续鸣响；退出MUGGY状态则恢复高电平关闭。设计上的一点小考量：即便学生没有看屏幕，也能被声音吸引去查看状态，形成了视觉+听觉的冗余预警通道，这是系统可靠性的重要提升。

5. 硬件设计总结：一个可以平滑演进到云端的基座

回顾整个硬件设计，我用一个表格来总结各器件的角色与未来扩展方向：

这也印证了第一篇文章中提到的观点：技术栈会演变，但把电源去耦、总线端接、信号完整性这些硬件基本功做扎实，是嵌入式工程师永远不落伍的能力。

在下一篇文章中，我会深入代码层，专门分享AM2320驱动调试中的那些“坑”与“桥”：传感器休眠唤醒失败时LCD显示“!!”的排查经过、芯片接触不良导致乱码的教训，以及如何用逻辑分析仪快速定位I2C通信故障。敬请期待。
