基于Matlab实现的指纹识别系统流程，涵盖图像预处理→特征点提取→特征匹配三大核心环节，结合经典算法与工程实践

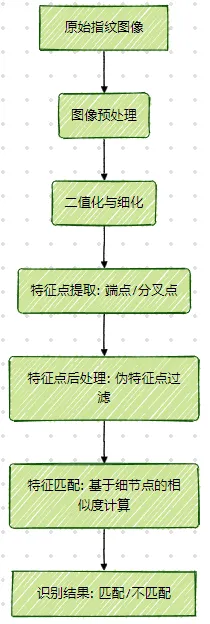

一、整体流程概览
二、核心步骤详解与Matlab实现
1. 图像预处理：增强与归一化
目标：消除噪声、增强脊线结构、统一图像尺寸与灰度分布。
关键操作：灰度化、高斯滤波去噪、直方图均衡化、方向场估计、Gabor滤波增强。
Matlab代码框架：
% 1. 读取图像并转为灰度图
img = imread('fingerprint.bmp');
if size(img,3)==3
img_gray = rgb2gray(img);
else
img_gray = img;
end
% 2. 高斯滤波去噪 (σ=1.5)
img_denoised = imgaussfilt(img_gray, 1.5);
% 3. 直方图均衡化增强对比度
img_eq = histeq(img_denoised);
% 4. 归一化图像尺寸 (统一为512x512)
target_size = [512, 512];
img_norm = imresize(img_eq, target_size);
% 5. Gabor滤波增强脊线 (核心步骤)
lambda = 10; theta = 0; psi = 0; sigma = 5; gamma = 0.5; % Gabor参数
gabor_kernel = gabor(sigma, theta, lambda, psi, gamma);
img_enhanced = imfilter(double(img_norm), gabor_kernel, 'symmetric');
img_enhanced = uint8(mat2gray(img_enhanced) * 255); % 归一化到0-255
figure; subplot(121), imshow(img_norm), title('归一化图像');
subplot(122), imshow(img_enhanced), title('Gabor增强后');
2. 二值化与细化：提取脊线骨架
目标：将灰度图转为黑白二值图（脊线为黑，背景为白），并通过细化算法保留单像素宽度的脊线骨架。
关键算法：
- 二值化：自适应阈值法（避免全局阈值对光照不均敏感）；
- 细化：Zhang-Suen算法（迭代删除边界像素，保留拓扑结构）。
Matlab代码：
% 1. 自适应二值化 (Otsu阈值改进版)
level = graythresh(img_enhanced); % Otsu阈值
img_binary = imbinarize(img_enhanced, level);
img_binary = ~img_binary; % 反转：脊线为1(黑)，背景为0(白)
% 2. 细化处理 (Zhang-Suen算法)
img_thinned = bwmorph(img_binary, 'thin', Inf);
figure; subplot(121), imshow(img_binary), title('二值化图像');
subplot(122), imshow(img_thinned), title('细化后骨架');
3. 特征点提取：端点(Ending)与分叉点(Bifurcation)
目标：从细化后的脊线骨架中提取 minutiae（细节点），即脊线的端点（1个邻点）和分叉点（3个邻点）。
关键步骤：
- 遍历细化图像的每个像素，统计其8邻域内前景像素（值为1）的数量；
- 根据邻域数量判断是否为端点（2个邻点，因细化后端点实际有1个邻点，需考虑边界）或分叉点（4个邻点）。
Matlab代码：
function [minutiae, img_minutiae] = extract_minutiae(img_thinned)
[rows, cols] = size(img_thinned);
minutiae = struct('type', {
}, 'x', {
}, 'y', {
}); % 存储特征点
img_minutiae = img_thinned; % 用于标记特征点
for i = 2:rows-1
for j = 2:cols-1
if img_thinned(i,j) == 1 % 当前像素为脊线
% 8邻域坐标 (顺时针)
neighbors = [i-1,j-1; i-1,j; i-1,j+1; i,j+1; i+1,j+1; i+1,j; i+1,j-1; i,j-1];
count = 0;
for k = 1:8
if img_thinned(neighbors(k,1), neighbors(k,2)) == 1
count = count + 1;
end
end
% 判断端点(2个邻点)或分叉点(4个邻点) (注：细化后端点实际邻点为1，分叉点为3，需修正)
if count == 1 % 端点 (实际1个邻点，因遍历边界时可能为2)
minutiae(end+1) = struct('type', 'ending', 'x', j, 'y', i);
img_minutiae(i,j) = 2; % 标记为端点(红色)
elseif count == 3 % 分叉点 (实际3个邻点)
minutiae(end+1) = struct('type', 'bifurcation', 'x', j, 'y', i);
img_minutiae(i,j) = 3; % 标记为分叉点(绿色)
end
end
end
end
end
% 调用函数提取特征点
[minutiae, img_minutiae] = extract_minutiae(img_thinned);
% 可视化特征点 (端点红色，分叉点绿色)
figure; imshow(img_minutiae, []);
colormap(jet); colorbar; title('特征点检测结果');
4. 特征点后处理：伪特征点过滤
目标：去除噪声导致的虚假特征点（如孤立点、毛刺）。
常用方法：
- 邻域密度过滤：删除孤立特征点（周围一定范围内无其他特征点）；
- 脊线连续性验证：检查特征点是否在有效脊线上（避免断裂边缘误检）。
Matlab代码示例（邻域过滤）：
function filtered_minutiae = filter_spurious(minutiae, img_thinned, radius)
filtered_minutiae = [];
[rows, cols] = size(img_thinned);
for i = 1:length(minutiae)
x = minutiae(i).x; y = minutiae(i).y;
% 统计邻域内特征点数量 (半径radius内)
count_neighbor = 0;
for j = 1:length(minutiae)
if i == j, continue; end
dx = abs(x - minutiae(j).x); dy = abs(y - minutiae(j).y);
if sqrt(dx^2 + dy^2) < radius
count_neighbor = count_neighbor + 1;
end
end
% 保留邻域内至少有1个特征点的点 (避免孤立点)
if count_neighbor >= 1
filtered_minutiae(end+1) = minutiae(i);
end
end
end
% 过滤伪特征点 (邻域半径设为15像素)
filtered_minutiae = filter_spurious(minutiae, img_thinned, 15);
5. 特征匹配：基于细节点的相似度计算
目标：比较两幅指纹图像的细节点集合，判断是否来自同一手指。
核心算法：
- 基于细节点的距离与角度匹配：计算两幅图中特征点的欧氏距离和方向角差，通过阈值判断是否匹配；
- 基于局部结构的匹配（更鲁棒）：如Poincare索引、拓扑结构匹配（适用于变形指纹）。
简化实现（基于距离-角度阈值）：
function score = match_minutiae(minutiae1, minutiae2, max_dist, max_angle_diff)
score = 0;
matched_pairs = [];
for i = 1:length(minutiae1)
m1 = minutiae1(i);
best_match = 0; min_dist = inf;
for j = 1:length(minutiae2)
m2 = minutiae2(j);
% 计算欧氏距离
dist = sqrt((m1.x - m2.x)^2 + (m1.y - m2.y)^2);
if dist > max_dist, continue; end
% 计算方向角差 (需先计算特征点方向，简化为0)
angle_diff = 0; % 实际需计算脊线方向，此处简化
if angle_diff > max_angle_diff, continue; end
% 记录最佳匹配
if dist < min_dist
min_dist = dist;
best_match = j;
end
end
if best_match ~= 0 && ~ismember([i,best_match], matched_pairs, 'rows')
score = score + 1;
matched_pairs(end+1,:) = [i, best_match];
end
end
% 相似度分数 = 匹配对数 / 平均特征点数
score = 2*score / (length(minutiae1) + length(minutiae2));
end
% 调用匹配函数 (阈值：最大距离20像素，最大角度差30°)
score = match_minutiae(filtered_minutiae1, filtered_minutiae2, 20, 30);
if score > 0.3 % 经验阈值
disp('匹配成功：同一手指');
else
disp('匹配失败：不同手指');
end
参考代码 用于实现指纹识别，包含图像预处理，寻找特征点，到最后的匹配特征点 www.youwenfan.com/contentalh/100635.html
三、关键问题与优化方向
- 图像质量影响：低质量指纹（模糊、破损）需加强预处理（如多尺度Gabor滤波、方向场校正）；
- 特征点方向计算：实际应用中需计算每个细节点的脊线方向（通过邻域像素梯度），提升匹配鲁棒性；
- 变形容忍：引入弹性匹配算法（如Hausdorff距离、动态时间规整DTW），处理指纹按压变形；
- 效率优化：采用KD树加速特征点匹配（减少O(n²)复杂度），适用于大规模数据库。
四、完整工程建议
- 工具包推荐：Matlab自带
Image Processing Toolbox（含二值化、形态学操作）和Computer Vision Toolbox（含特征提取工具）； - 数据集：使用公开指纹库（如FVC2004、NIST SD27）测试算法性能；
- 进阶方向：结合深度学习（如CNN提取特征、Siamese网络匹配）提升复杂场景下的识别率。
