CN3302充电芯片对比研究
8.4V1A，8.4V2A充电测试对比
一、概述和测试项目

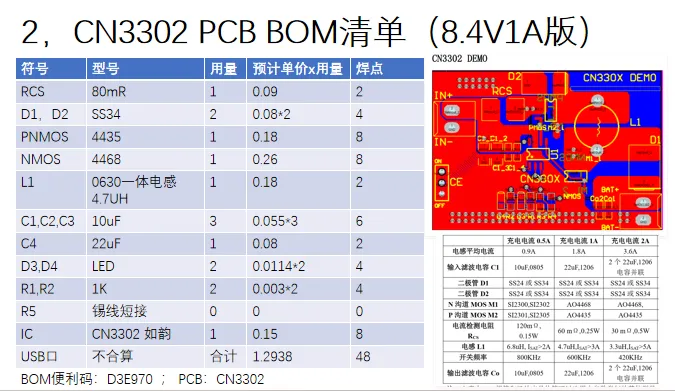

2，CN3302 PCB BOM清单（8.4V1A版）

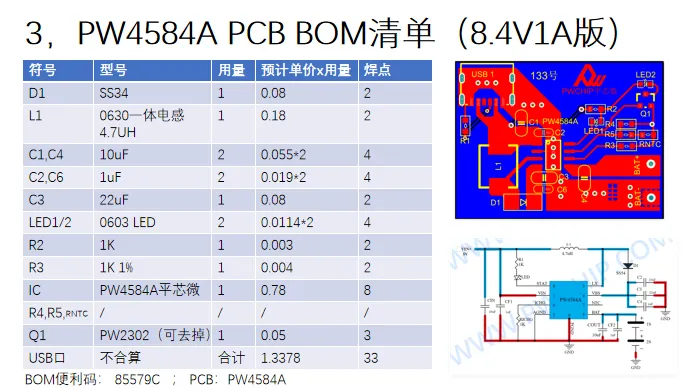

3，PW4584A PCB BOM清单（8.4V1A版）

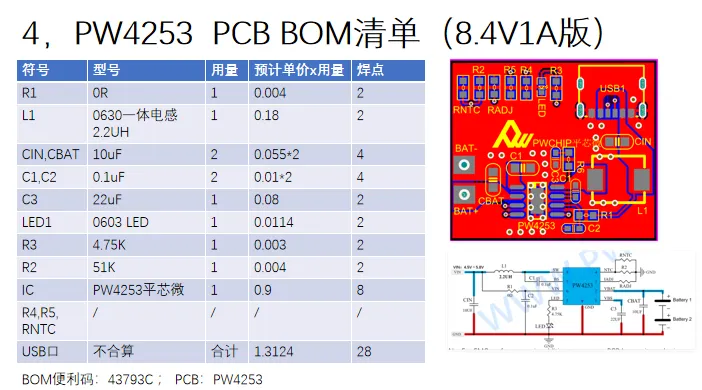

4，PW4253 PCB BOM清单（8.4V1A版）

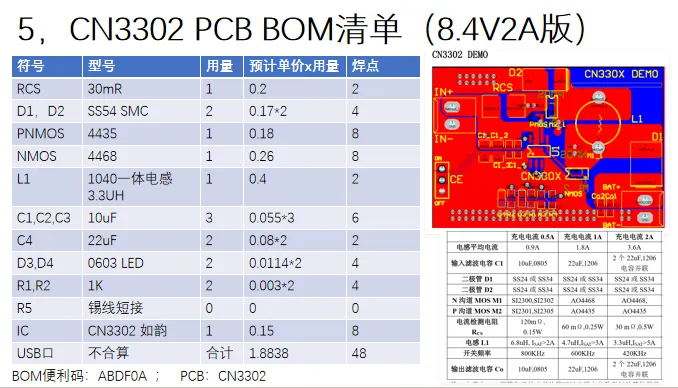

5，CN3302 PCB BOM清单（8.4V2A版）

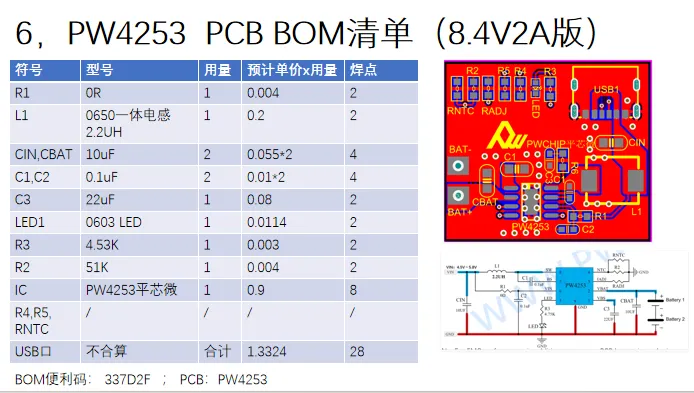

6，PW4253 PCB BOM清单（8.4V2A版）

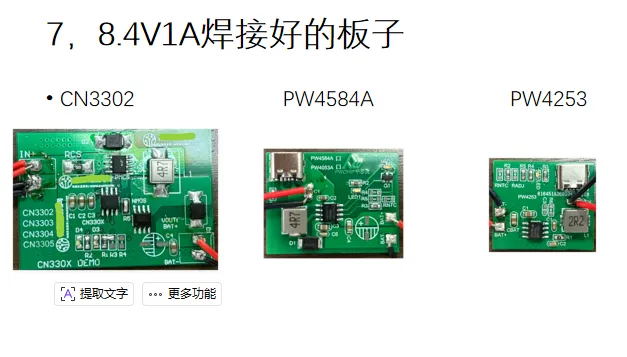

7，8.4V1A焊接好的板子

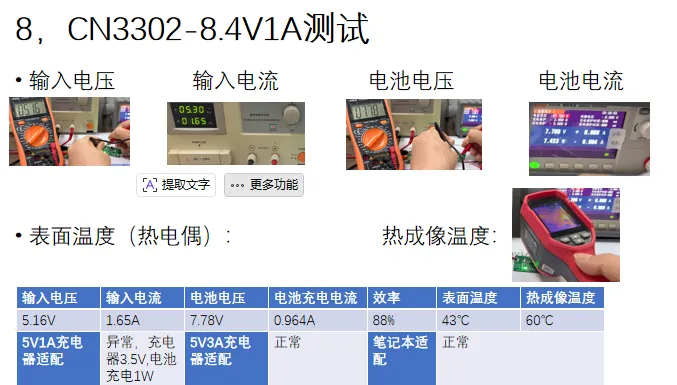

8， CN3302 -8.4V1A测试

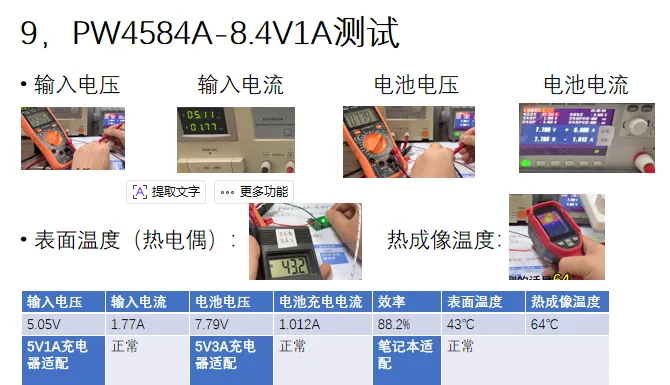

9， PW4584A -8.4V1A测试

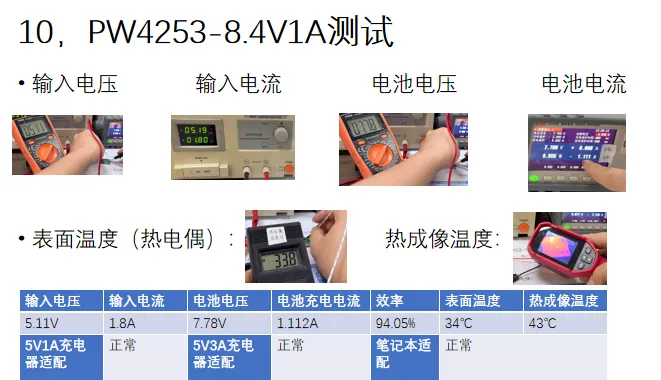

10，PW4253 -8.4V1A测试
11，8.4V1A测试结果汇总报告

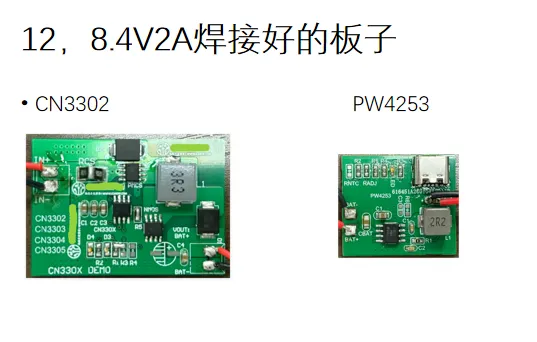

12，8.4V2A焊接好的板子

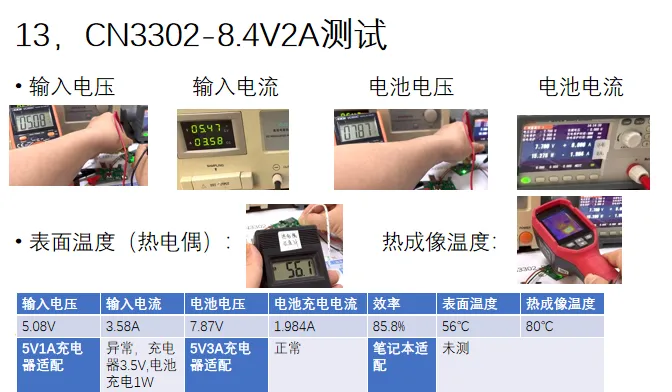

13，CN3302-8.4V2A测试

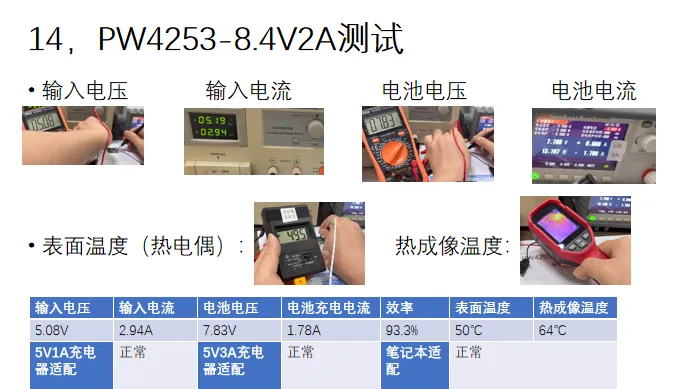

14，PW4253-8.4V2A测试
15，8.4V2A测试结果汇总报告
二、概述和测试项目
（1）CN3302因其小型封装化和价格低，受到了很多热爱，为此我们将进行一项对比测试。
（2）本测试针对CN3302(外置MOS异步升压)（8.4V0.5A-2A）(2.75V-6.5V)
（3）PW4584A(内置MOS异步升压) （8.4V0.5A-1A） （3.60V-6.0V）
（4）PW4253(内置MOS同步升压) （8.4V1.1A-2A） （4.50V-5.8V）
（5）三款充电管理芯片，在8.4V输出条件（分别按1A和2A额定负载）下，系统性地评估其转换效率、温升特性以及关键电气性能。测试涵盖效率、芯片表面温度、输入/输出特性、保护功能及EMI测试等项目，旨在量化三款芯片在实际应用中的性能差异
三、概述和测试项目
1、测试分为六大模块：
（1）效率测试（额定输入电压）
（2）温度测试（芯片表面温度（热电偶测试仪）、红外热成像温度分布）
（3）输入/输出特性（电压和电流数据）
（4）保护功能验证（过压保护，向下兼容充电器功能）
（5）EMI 预指引（设计要点）
（6）不同充电器充电测试（5V1A, 5V3A ,笔记本USB口）
（7）长期稳定性测试（条件不足，不做测试）
四、8.4V1A测试结果汇总报告
1. 性能方面
（1） PW4253 全面领先：效率高达 94%，实际充电电流最大（1.112A）,温升最低（表面仅34℃），且全场景兼容。
（2）CN3302 效率（88%），且在 5V/1A 输入下异常（可能是输入欠压或启动问题），热成像温度达到60℃。
（3）PW4584A 效率与 CN3302 接近，但温度更高（热成像64℃），不过5V1A输入正常，兼容性完好。
2. 成本与生产
（1）BOM 总成本：差异很小，CN3302 略低（1.2938元）,PW4584A 略高（1.3378元），PW4253 中间（1.3124元）
（2）焊点数量：PW4253 最少（28个） → 贴片加工成本最低，可靠性更高。CN3302 焊点最多（48个）， 因使用了两个功率 MOS 和更多阻容， PW4584A中间（33个）
（3）IC 单价：CN3302 最便宜（0.15元），但外围元件多；PW4253 IC 最贵（0.90元），但外围精简（无需外部功率 MOS）。
3. 外围电路复杂度
（1） CN3302：需要 2 个 MOS（PMOS+NMOS）、2 个 SS34，设计相对复杂，占板面积大。
（2） PW4584A：只需 1 个 SS34、比 CN3302 简洁很多。
（3）PW4253：无需SS34，电路最简单，适合紧凑型设计和温度要低的应用。
4，选型建议
需求场景 推荐芯片 理由
追求最高效率、最低温升、最小体积 PW4253 效率94%，温度最低，外围最简，焊点最少
成本极度敏感，可接受稍差性能 CN3302 IC最便宜（0.15元），但需要额外MOS，且注意5V/1A兼容性问题
需要兼容各种输入且不想用外部MOS PW4253或PW4584A PW4584A兼容性好但效率正常；PW4253效率更优
5，EMC 特性
PW4253 简单级 改变电容值（规格书有）
PW4584A 简单级 增加RC电路（规格书有）
CN3302 非常困难级 增加RC电路和磁珠（规格书无） 过EMC不建议。
五、8.4V2A测试结果汇总报告
维度 CN3302 PW4253 优胜者
转换效率 85.8% 93.3% ✅ PW4253
发热控制 较高（80℃热成像） 较低（64℃热成像） ✅ PW4253
芯片价格 0.15 0.9 ✅ CN3302
低电流输入兼容性（5V/1A） 异常 正常 ✅ PW4253
BOM成本 1.88元 1.33元 ✅ PW4253
生产复杂度（焊点数） 48焊点 28焊点 ✅ PW4253
PCB面积 需外置MOS和二极管，面积大 外围简洁，面积小 ✅ PW4253
物料管理 元件种类多（MOS、二极管、采样电阻） 元件种类少 ✅ PW4253
EMC认证 基本很难过 容易级 ✅ PW4253
