在数据驱动的时代，数据可视化扮演着至关重要的角色。人类大脑处理图像的速度比处理文本快6万倍，一个精心设计的图表可以在几秒钟内传达复杂的信息，而阅读原始数据表格可能需要数小时。从商业决策到科学研究，从新闻报道到个人理财，数据可视化帮助我们理解复杂现象、发现隐藏模式、传达有力洞察。
然而，创建有效的数据可视化并非易事。选择错误的图表类型可能误导观众；使用不当的颜色可能造成混淆；缺乏交互性可能限制探索深度。本文将系统全面地讲解数据可视化的实现方法，涵盖理论基础、工具选择、前端实现、后端集成、交互设计、性能优化和实战案例，帮助读者从零开始构建专业的数据可视化应用。
第一部分：数据可视化基础
1.1 什么是数据可视化？
数据可视化是将数据以图形或图表的形式呈现出来的过程，利用人类视觉系统的强大模式识别能力，帮助人们理解数据的意义。

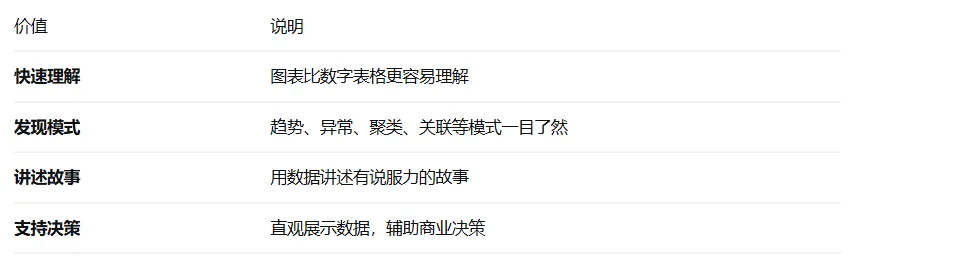

核心价值：
1.2 视觉编码理论
视觉编码是将数据映射到视觉属性的过程。不同的视觉属性适合表达不同类型的数据。
视觉属性层次（按准确性排序）：
┌─────────────────────────────────────────────────────────────┐
│ 位置 > 长度 > 角度 > 面积 > 颜色饱和度 > 颜色色相 > 形状 │
└─────────────────────────────────────────────────────────────┘
数据类型的视觉编码：
┌──────────────┬──────────────────────────────────────────────┐
│ 数据类型 │ 适合的视觉编码 │
├──────────────┼──────────────────────────────────────────────┤
│ 分类数据 │ 颜色、形状、位置 │
│ 有序数据 │ 位置、长度、颜色饱和度 │
│ 定量数据 │ 位置、长度、角度、面积 │
└──────────────┴──────────────────────────────────────────────┘

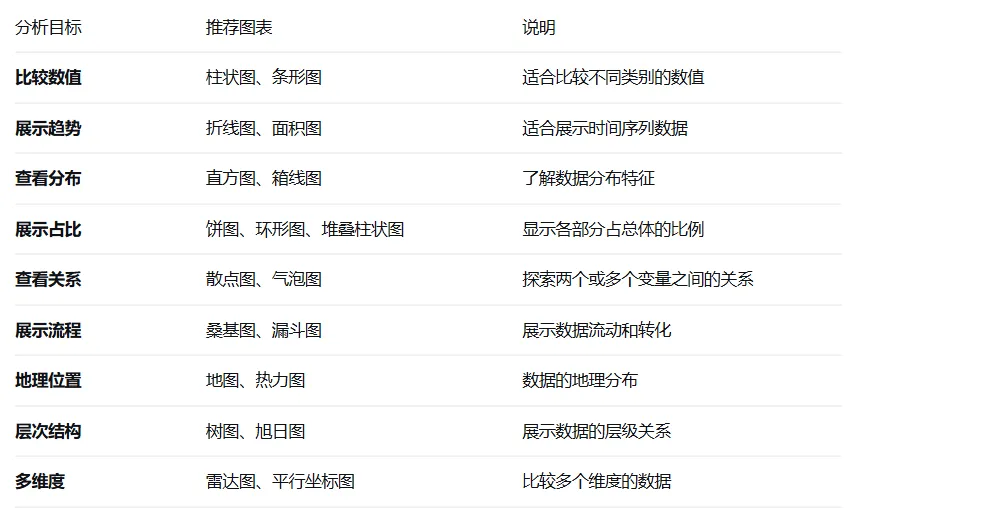

1.3 图表选择指南
选择合适的图表类型是数据可视化的第一步。
第二部分：前端可视化库
2.1 ECharts - 百度开源可视化库
ECharts是百度开源的数据可视化库，功能强大、文档完善、社区活跃，是国内最流行的可视化库之一。
<!DOCTYPE html>
<html>
<head>
<meta charset="UTF-8">
<title>ECharts示例</title>
<script src="https://cdn.jsdelivr.net/npm/echarts@5.5.0/dist/echarts.min.js"></script>
</head>
<body>
<div id="chart" style="width: 1000px; height: 600px;"></div>
<script>
// 初始化图表
var myChart = echarts.init(document.getElementById('chart'));
// 配置选项
var option = {
// 标题
title: {
text: '月度销售趋势',
subtext: '2024年数据',
left: 'center'
},
// 工具箱
toolbox: {
feature: {
saveAsImage: {}, // 保存为图片
dataZoom: {}, // 区域缩放
restore: {} // 还原
}
},
// 提示框
tooltip: {
trigger: 'axis',
axisPointer: { type: 'shadow' }
},
// 图例
legend: {
data: ['销售额', '利润'],
top: 30
},
// 网格
grid: {
left: '3%',
right: '4%',
bottom: '3%',
containLabel: true
},
// X轴
xAxis: {
type: 'category',
data: ['1月', '2月', '3月', '4月', '5月', '6月', '7月', '8月', '9月', '10月', '11月', '12月'],
axisLabel: { rotate: 45 }
},
// Y轴
yAxis: {
type: 'value',
name: '金额（万元）',
nameLocation: 'middle',
nameGap: 50
},
// 系列数据
series: [
{
name: '销售额',
type: 'bar', // 柱状图
data: [120, 200, 150, 80, 70, 110, 130, 160, 190, 210, 230, 280],
itemStyle: {
color: '#5470c6',
borderRadius: [4, 4, 0, 0]
},
label: {
show: true,
position: 'top'
}
},
{
name: '利润',
type: 'line', // 折线图
data: [30, 50, 40, 20, 18, 28, 35, 45, 55, 65, 75, 90],
smooth: true,
lineStyle: {
width: 3,
color: '#fac858'
},
symbol: 'circle',
symbolSize: 8,
areaStyle: {
opacity: 0.1
}
}
]
};
// 渲染图表
myChart.setOption(option);
// 响应窗口大小变化
window.addEventListener('resize', function() {
myChart.resize();
});
</script>
</body>
</html>
2.2 常见图表类型实现
2.2.1 折线图 - 展示趋势
// 折线图配置
var lineOption = {
title: { text: '网站访问趋势' },
tooltip: { trigger: 'axis' },
xAxis: {
type: 'category',
data: ['周一', '周二', '周三', '周四', '周五', '周六', '周日']
},
yAxis: { type: 'value' },
series: [{
name: '访问量',
type: 'line',
data: [1200, 1350, 1480, 1620, 1890, 2100, 1950],
smooth: true, // 平滑曲线
areaStyle: {}, // 面积填充
lineStyle: { width: 3 },
markPoint: { // 标记点
data: [
{ type: 'max', name: '最高点' },
{ type: 'min', name: '最低点' }
]
},
markLine: { // 标记线
data: [
{ type: 'average', name: '平均值' }
]
}
}]
};
2.2.2 饼图 - 展示占比
// 饼图配置
var pieOption = {
title: { text: '市场份额', left: 'center' },
tooltip: { trigger: 'item' },
legend: {
orient: 'vertical',
left: 'left',
data: ['品牌A', '品牌B', '品牌C', '品牌D', '其他']
},
series: [{
name: '市场份额',
type: 'pie',
radius: '55%', // 半径
center: ['50%', '50%'], // 中心位置
data: [
{ value: 35, name: '品牌A', itemStyle: { color: '#5470c6' } },
{ value: 28, name: '品牌B', itemStyle: { color: '#fac858' } },
{ value: 18, name: '品牌C', itemStyle: { color: '#ee6666' } },
{ value: 12, name: '品牌D', itemStyle: { color: '#73c0de' } },
{ value: 7, name: '其他', itemStyle: { color: '#3ba272' } }
],
emphasis: { // 高亮效果
scale: true,
label: { show: true, fontWeight: 'bold' }
},
label: {
show: true,
formatter: '{b}: {d}%' // 显示名称和百分比
},
roseType: 'area' // 玫瑰图效果
}]
};
2.2.3 散点图 - 展示关系
// 散点图配置
var scatterOption = {
title: { text: '价格与销量关系' },
xAxis: { name: '价格（元）' },
yAxis: { name: '销量（件）' },
series: [{
type: 'scatter',
data: [
[50, 1200], [80, 980], [100, 850], [120, 720],
[150, 580], [200, 420], [250, 310], [300, 250]
],
symbolSize: function(val) {
return val[1] / 30; // 气泡大小
},
itemStyle: {
color: '#5470c6',
borderColor: '#fff',
borderWidth: 2
},
label: {
show: true,
formatter: function(params) {
return '¥' + params.value[0];
},
position: 'right'
}
}]
};
2.3 D3.js - 数据驱动的文档
D3.js是最灵活、最强大的可视化库，但学习曲线较陡。
// D3.js基本使用
<!DOCTYPE html>
<html>
<head>
<script src="https://d3js.org/d3.v7.min.js"></script>
<style>
.bar { fill: steelblue; }
.bar:hover { fill: orange; }
.tooltip {
position: absolute;
background: rgba(0,0,0,0.8);
color: white;
padding: 5px;
border-radius: 3px;
font-size: 12px;
pointer-events: none;
}
</style>
</head>
<body>
<svg width="800" height="400"></svg>
<script>
// 数据
var data = [30, 86, 168, 281, 303, 365];
// 设置尺寸和比例尺
var width = 800, height = 400;
var x = d3.scaleBand()
.domain(d3.range(data.length))
.range([0, width])
.padding(0.1);
var y = d3.scaleLinear()
.domain([0, d3.max(data)])
.range([height, 0]);
// 选择SVG
var svg = d3.select("svg");
// 绘制柱状图
svg.selectAll(".bar")
.data(data)
.enter()
.append("rect")
.attr("class", "bar")
.attr("x", function(d, i) { return x(i); })
.attr("width", x.bandwidth())
.attr("y", function(d) { return y(d); })
.attr("height", function(d) { return height - y(d); })
.on("mouseover", function(event, d) {
// 显示提示框
var tooltip = d3.select("body").append("div")
.attr("class", "tooltip")
.text("值: " + d)
.style("left", (event.pageX + 10) + "px")
.style("top", (event.pageY - 20) + "px");
})
.on("mouseout", function() {
d3.selectAll(".tooltip").remove();
});
// 添加X轴
svg.append("g")
.attr("transform", "translate(0," + height + ")")
.call(d3.axisBottom(x));
// 添加Y轴
svg.append("g")
.call(d3.axisLeft(y));
// 添加标签
svg.selectAll(".label")
.data(data)
.enter()
.append("text")
.text(function(d) { return d; })
.attr("x", function(d, i) { return x(i) + x.bandwidth() / 2; })
.attr("y", function(d) { return y(d) - 5; })
.attr("text-anchor", "middle")
.attr("font-size", "12px");
</script>
</body>
</html>
2.4 高级图表类型
2.4.1 热力图
// 热力图配置
var heatmapOption = {
title: { text: '用户活跃热力图' },
tooltip: { position: 'top' },
xAxis: {
type: 'category',
data: ['周一', '周二', '周三', '周四', '周五', '周六', '周日']
},
yAxis: {
type: 'category',
data: ['0点', '4点', '8点', '12点', '16点', '20点']
},
visualMap: {
min: 0,
max: 1000,
calculable: true,
orient: 'horizontal',
left: 'center',
inRange: {
color: ['#313695', '#4575b4', '#74add1', '#abd9e9', '#e0f3f8', '#ffffbf', '#fee090', '#fdae61', '#f46d43', '#d73027', '#a50026']
}
},
series: [{
name: '活跃用户数',
type: 'heatmap',
data: [
[0, 0, 120], [0, 1, 85], [0, 2, 65], [0, 3, 45], [0, 4, 38], [0, 5, 42],
[1, 0, 180], [1, 1, 150], [1, 2, 120], [1, 3, 95], [1, 4, 78], [1, 5, 85]
// ... 更多数据
],
label: { show: true }
}]
};
2.4.2 地图可视化
// 中国地图配置（需要注册地图）
var mapOption = {
title: { text: '全国销售分布' },
tooltip: { trigger: 'item' },
visualMap: {
min: 0,
max: 10000,
left: 'left',
top: 'bottom',
calculable: true,
inRange: { color: ['#e0f3f8', '#abd9e9', '#74add1', '#4575b4', '#313695'] }
},
series: [{
name: '销售额',
type: 'map',
map: 'china',
roam: true, // 允许缩放和平移
zoom: 1.2,
label: { show: true },
data: [
{ name: '北京', value: 8500 },
{ name: '上海', value: 9200 },
{ name: '广东', value: 10800 },
{ name: '江苏', value: 7800 },
{ name: '浙江', value: 7200 }
]
}]
};
2.4.3 桑基图（流程图）
// 桑基图配置
var sankeyOption = {
title: { text: '用户转化路径' },
tooltip: { trigger: 'item', triggerOn: 'mousemove' },
series: [{
type: 'sankey',
layout: 'none',
emphasis: { focus: 'adjacency' },
data: [
{ name: '首页' },
{ name: '搜索' },
{ name: '商品详情' },
{ name: '加入购物车' },
{ name: '下单' },
{ name: '支付' },
{ name: '完成' },
{ name: '流失' }
],
links: [
{ source: '首页', target: '搜索', value: 10000 },
{ source: '首页', target: '流失', value: 3000 },
{ source: '搜索', target: '商品详情', value: 6000 },
{ source: '搜索', target: '流失', value: 1000 },
{ source: '商品详情', target: '加入购物车', value: 2000 },
{ source: '商品详情', target: '流失', value: 4000 },
{ source: '加入购物车', target: '下单', value: 1500 },
{ source: '加入购物车', target: '流失', value: 500 },
{ source: '下单', target: '支付', value: 1200 },
{ source: '下单', target: '流失', value: 300 },
{ source: '支付', target: '完成', value: 1100 },
{ source: '支付', target: '流失', value: 100 }
],
lineStyle: { color: 'gradient', curveness: 0.5 }
}]
};
