前言

在 Android 开发中，Canvas 是自定义 View 和图形绘制的绝对核心。但大多数开发者对 Canvas 的认知仅仅停留在 canvas.drawCircle() 的 API 层面。
本文将从宏观的系统架构调度，到中观的底层双轨渲染机制，再到微观的具体几何绘制实战，结合核心流程图与深度源码解析，带你彻底搞懂 Android Canvas 的底层运作机制与最佳实践。

一、Android 图形渲染架构全景

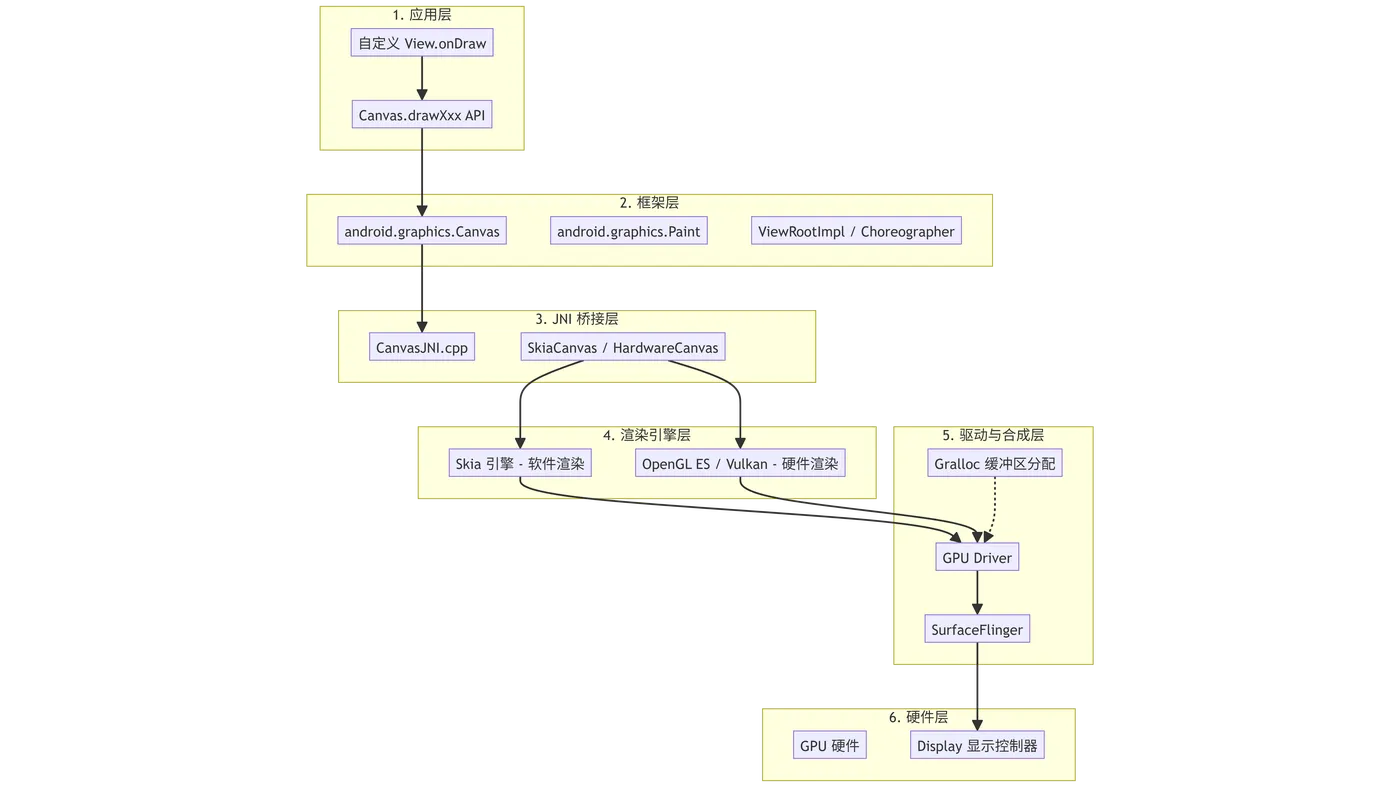

Canvas 并不是孤立存在的，它嵌套在 Android 庞大的多层渲染架构中。从你调用的 Java API 到屏幕上亮起的物理像素，需要经过以下六个层级：

核心认知：你在 Java 层调用的 Canvas，本质上只是一个指令发射器或代理对象。真正的绘图工作是在 C++ 层的 Skia 引擎或 GPU 线程中完成的。

二、从 invalidate 到屏幕像素

当我们调用 view.invalidate() 触发重绘时，到底发生了什么？以下是完整的绘制调度流程：

流程详细解析：

异步绘制机制：invalidate() 绝不是同步绘制的！它只是打个标记（设置 PFLAG_DIRTY），然后一路传递到 ViewRootImpl。真正的绘制要等 VSYNC 信号到来。
Choreographer 编舞者：它是 VSYNC 信号的消费者，统一调度 Input、Animation、Traversal 三种类型的回调，保证动画和绘制的帧率与屏幕刷新率同步，避免画面撕裂。
双轨分流（关键点）：在 performDraw 阶段，根据是否开启硬件加速，Canvas 的行为产生本质分歧：
- 软件渲染：同步阻塞主线程，CPU 直接算像素。
- 硬件加速：主线程只记录指令，真正的渲染在 RenderThread 异步完成，主线程被释放。

三、Canvas 的真实面貌

在了解了整个绘制链路之后，我们将镜头拉近，看看处于漩涡中心的 Canvas 到底是什么。

3.1 本质：指令发射器与状态栈

很多初学者以为 Canvas 就是一张带像素的纸。错！Canvas 本身不包含任何像素数据。

在软件渲染下，像素在 Bitmap 里。
在硬件渲染下，像素在 GPU 的 Graphic Buffer 里。
Canvas 只是持有这些像素目标的引用，你调用的 drawXxx() 是在向底层引擎发送绘制指令。

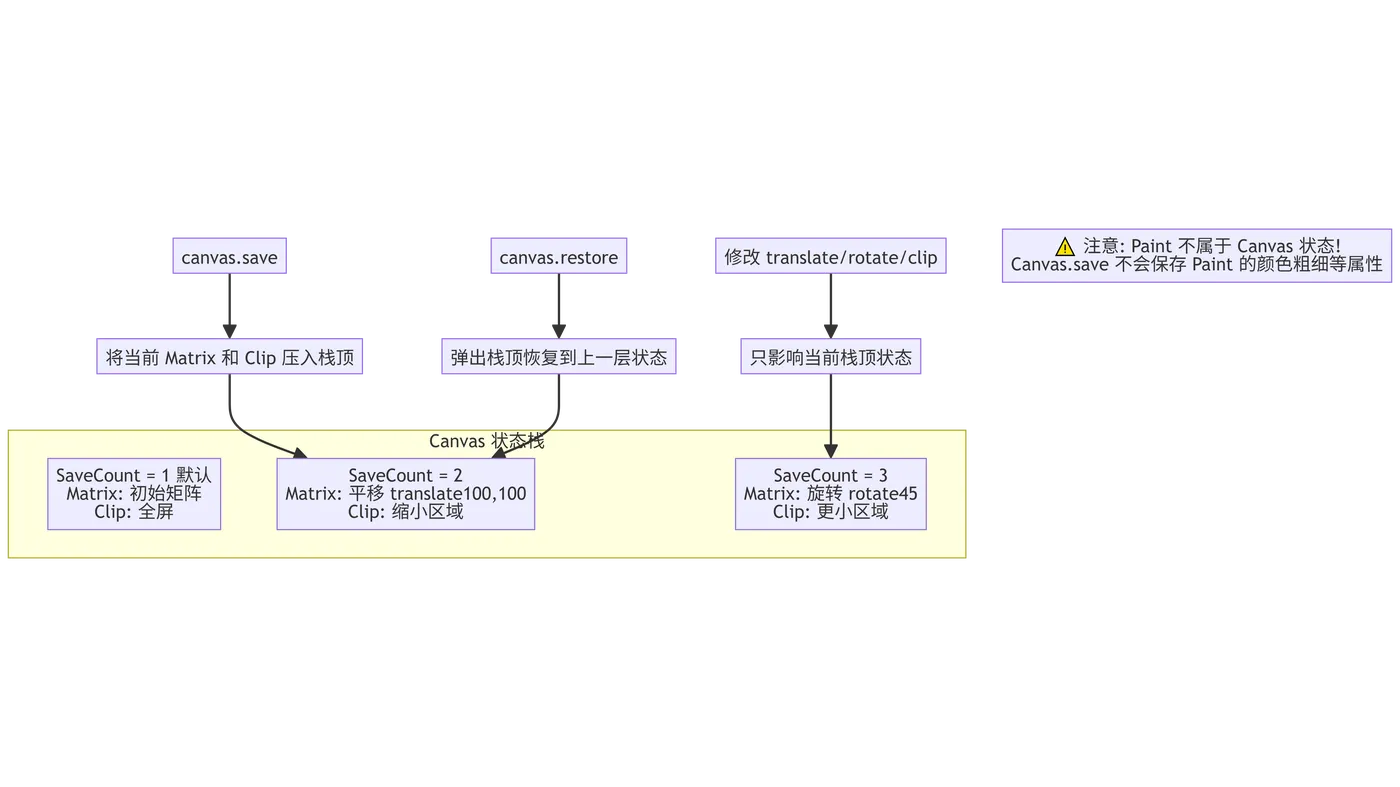

同时，Canvas 内部维护了一个非常重要的数据结构：状态栈。

save() 和 restore() 的核心作用：

保存和恢复的是 Matrix（变换矩阵） 和 Clip（裁剪区域）。
绝对不保存 Paint 属性！要想恢复 Paint，需要自己用 paint.reset() 或保存副本。

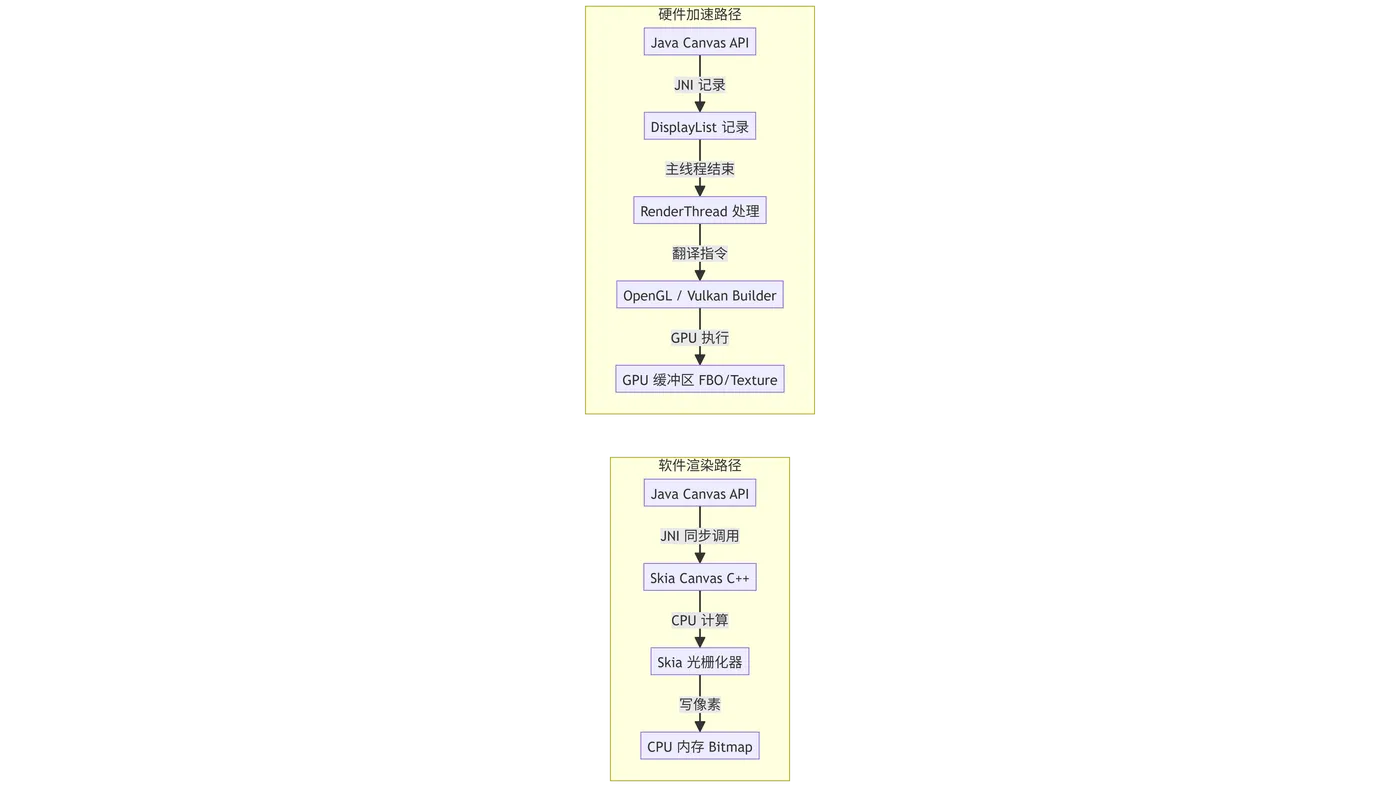

3.2 硬件加速 vs 软件渲染的 Canvas 差异
这是理解现代 Android 绘制性能的核心。从 Android 4.0 开始默认开启硬件加速，彻底改变了 Canvas 的工作方式。

3.3 View.draw() 的内部流水线与源码印证

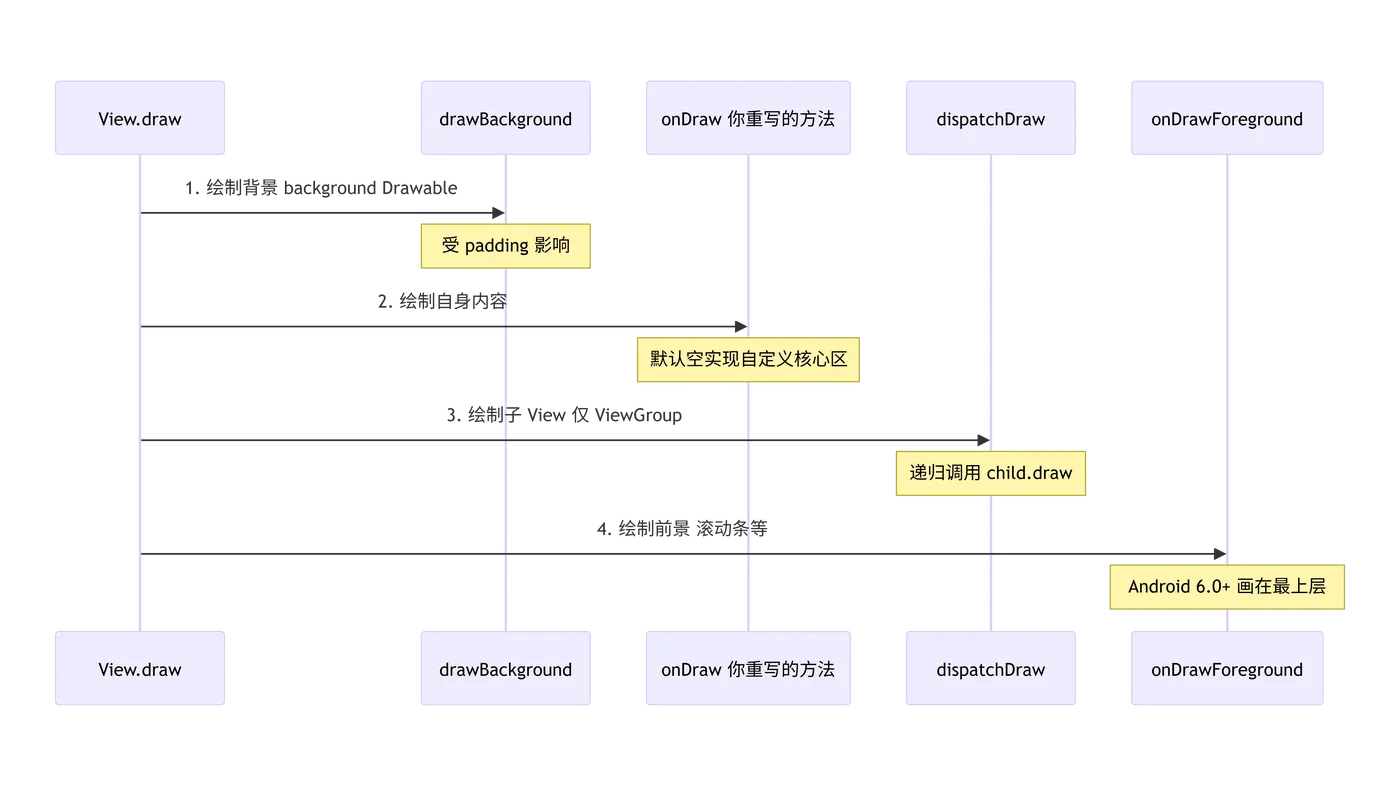

当 performDraw 最终走到你的自定义 View 时，内部按严格顺序执行四件事：

我们看一下源码中 Canvas 的创建过程，这能最直观地解释它的本质分歧：
软件渲染下的 Canvas（绑定 Bitmap 持有像素）：

public Canvas(Bitmap bitmap) {

    if (!bitmap.isMutable()) throw new IllegalStateException();
    // 在 C++ 层创建 SkCanvas，并让 SkCanvas 持有这个 Bitmap 的像素指针
    mNativeCanvasWrapper = nativeCreate(bitmap.getNativeInstance());
    mBitmap = bitmap;
}

硬件加速下的 Canvas（绑定 RenderNode 记录指令）：

// 在 ViewRootImpl.draw 硬件加速分支
private boolean draw(boolean fullRedrawNeeded) {

    // 返回 HardwareCanvas，底层没有绑定 CPU Bitmap，而是绑定了 RenderNode
    hwCanvas = mSurface.lockHardwareCanvas();
    mView.draw(hwCanvas); // 传递给 View 树
}

四、核心几何图形绘制 API 详解

在理解了底层原理后，回到最落地的部分：如何使用 Canvas 绘制几何图形。

前置铁律：调用 drawXxx() 时，Canvas 决定“画在哪、怎么变换”，Paint 决定“画成什么样（颜色、粗细、样式）”。以下所有 Paint 均作为成员变量提前初始化，严格禁止在 onDraw 中 new 对象。

4.1 矩形、圆角矩形与线段

// --- 成员变量初始化 ---
private val fillPaint = Paint(Paint.ANTI_ALIAS_FLAG).apply {
    color = Color.parseColor("#00E5A0")
    style = Paint.Style.FILL              // 填充模式
}
private val strokePaint = Paint(Paint.ANTI_ALIAS_FLAG).apply {
    color = Color.parseColor("#FFFFFF")
    style = Paint.Style.STROKE            // 描边模式
    strokeWidth = 10f
}
override fun onDraw(canvas: Canvas) {
    super.onDraw(canvas)
    // 1. 纯色填充矩形
    canvas.drawRect(50f, 50f, 300f, 200f, fillPaint)
    // 2. 描边矩形
    canvas.drawRect(50f, 50f, 300f, 200f, strokePaint)
    // 3. 圆角矩形 (rx, ry 为圆角半径)
    val roundRect = RectF(50f, 250f, 300f, 400f)
    canvas.drawRoundRect(roundRect, 20f, 20f, strokePaint)
    // 4. 线段 (strokeWidth 向线条两侧均匀扩展)
    canvas.drawLine(50f, 450f, 300f, 450f, strokePaint)
    // 5. 批量线段 (性能更好，减少 GPU 调用)
    val linePts = floatArrayOf(50f, 500f, 150f, 550f, 150f, 550f, 300f, 500f)
    canvas.drawLines(linePts, strokePaint)
}

4.2 圆形与椭圆

override fun onDraw(canvas: Canvas) {
    super.onDraw(canvas)
    // 1. 正圆
    canvas.drawCircle(200f, 200f, 100f, fillPaint)
    // 2. 椭圆 (被限制在外接矩形内)
    canvas.drawOval(50f, 350f, 350f, 500f, strokePaint)
    //  底层原理：Skia 的 drawCircle() 实际上就是算出一个正方形边界，直接调用 drawOval()
}

4.3 弧形与扇形 —— 高频易错点

drawArc 是绘制饼图、进度条的核心，也是面试高频考点。
```kotlin
override fun onDraw(canvas: Canvas) {
super.onDraw(canvas)
val oval = RectF(50f, 50f, 300f, 300f)

// API: drawArc(oval, startAngle, sweepAngle, useCenter, paint)
//  易错：3点钟方向为 0°，顺时针增加。12点钟方向是 -90°

// 1. 弧线 (月牙边) - useCenter = false
canvas.drawArc(oval, 0f, 90f, false, strokePaint)

// 2. 扇形 (饼图切块) - useCenter = true，连接圆心
canvas.drawArc(oval, 0f, 90f, true, Color.RED)

// 3. 实战：顶部开始的 75% 进度弧
val progressOval = RectF(50f, 350f, 300f, 600f)
canvas.drawArc(progressOval, -90f, 360f * 0.75f, false, fillPaint)

}

### 4.4 Path 路径 —— 终极武器
当标准图形无法满足需求（如波浪、多边形），`Path` 记录几何轨迹。
```kotlin
private val pathPaint = Paint(Paint.ANTI_ALIAS_FLAG).apply {
    color = Color.parseColor("#00C2FF"); style = Paint.Style.STROKE
    strokeWidth = 8f; strokeJoin = Paint.Join.ROUND; strokeCap = Paint.Cap.ROUND
}
private val wavePath = Path() //  成员变量复用，禁止在 onDraw new
override fun onDraw(canvas: Canvas) {
    super.onDraw(canvas)
    wavePath.reset()

    // 1. 直线多边形
    wavePath.moveTo(50f, 200f)  // 移动画笔不画线
    wavePath.lineTo(150f, 100f) // 画线
    wavePath.lineTo(250f, 200f)
    wavePath.close()             // 自动闭合回起点
    canvas.drawPath(wavePath, pathPaint)

    // 2. 二阶贝塞尔曲线 (平滑波浪)
    wavePath.reset()
    wavePath.moveTo(50f, 400f)
    // quadTo(控制点x, 控制点y, 终点x, 终点y)
    wavePath.quadTo(125f, 300f, 200f, 400f)
    wavePath.quadTo(275f, 500f, 350f, 400f)
    canvas.drawPath(wavePath, pathPaint)
}

五、结合坐标变换绘制仪表盘

为了将“几何图形”、“坐标变换”、“状态栈”融会贯通，我们来看一个完整的实战：带刻度的半圆仪表盘。

class DashboardView @JvmOverloads constructor(
    context: Context, attrs: AttributeSet? = null
) : View(context, attrs) {
    private val bgPaint = Paint(Paint.ANTI_ALIAS_FLAG).apply {
        color = Color.parseColor("#1A2332"); style = Paint.Style.STROKE
        strokeWidth = 20f; strokeCap = Paint.Cap.ROUND
    }
    private val progressPaint = Paint(Paint.ANTI_ALIAS_FLAG).apply {
        color = Color.parseColor("#00E5A0"); style = Paint.Style.STROKE
        strokeWidth = 20f; strokeCap = Paint.Cap.ROUND
    }
    private val tickPaint = Paint(Paint.ANTI_ALIAS_FLAG).apply {
        color = Color.WHITE; style = Paint.Style.STROKE
        strokeWidth = 4f; strokeCap = Paint.Cap.ROUND
    }
    private val textPaint = Paint(Paint.ANTI_ALIAS_FLAG).apply {
        color = Color.WHITE; textAlign = Paint.Align.CENTER; textSize = 36f
    }
    private val arcRect = RectF()
    private var radius = 0f
    private var progress = 0.7f // 70%
    override fun onSizeChanged(w: Int, h: Int, oldW: Int, oldH: Int) {
        super.onSizeChanged(w, h, oldW, oldH)
        radius = Math.min(w, h) / 2f - 60f
        arcRect.set(-radius, -radius, radius, radius)
    }
    override fun onDraw(canvas: Canvas) {
        super.onDraw(canvas)
        // ================= 核心技巧：坐标系平移 =================
        // 将原点移到 View 正中心，后续数学计算摆脱 left/top 偏移烦恼
        canvas.save()
        canvas.translate(width / 2f, height / 2f)
        // 1. 底部灰色圆弧 (半圆，180°到360°)
        canvas.drawArc(arcRect, 180f, 180f, false, bgPaint)
        // 2. 进度圆弧
        canvas.drawArc(arcRect, 180f, 180f * progress, false, progressPaint)
        // 3. 利用旋转 + 状态栈 绘制刻度线 (核心体现 save/restore 价值)
        val totalTicks = 10
        for (i in 0..totalTicks) {
            canvas.save() // 【关键】每次循环 save 隔离旋转影响

            // 旋转坐标系：从180°开始，每个刻度旋转 18°
            canvas.rotate(180f + (i * 180f / totalTicks))

            // 旋转后 Y轴负方向就是刻度指向，只需画一条固定的垂直线
            canvas.drawLine(0f, -radius + 30f, 0f, -radius - 10f, tickPaint)

            canvas.restore() // 【关键】恢复坐标系，进入下一次循环
        }
        // 4. 绘制中心文字 (使用 FontMetrics 精确垂直居中)
        val percentText = "${(progress * 100).toInt()}%"
        val fm = textPaint.fontMetrics
        val textHeight = fm.descent - fm.ascent
        canvas.drawText(percentText, 0f, textHeight / 2f - fm.descent, textPaint)
        canvas.restore() // 恢复最外层 translate
    }
}

代码深度解析：

坐标变换的艺术：translate 后，RectF 直接写成负数坐标，数学直觉更清晰。
状态栈的典型场景：绘制刻度如果不使用 save/restore，需要用 sin/cos 计算坐标。通过 rotate + save/restore，只需永远画一条垂直线，让 Canvas 旋转，复杂度骤降。
硬件加速下的行为：这些 drawArc、drawLine 不会立刻渲染，转化为 DrawArcOp 等 DisplayList Op，等 onDraw 结束后统一交给 RenderThread 翻译为 GPU 指令，保证 60fps。

六、总结

理解 Android Canvas，必须跳出 "画板" 的思维定势，建立以下三个核心认知：

宏观上：Canvas 是连接 Java 世界与 Skia/GPU 世界的桥梁。它的一举一动都被 Choreographer 的 VSYNC 节拍和 ViewRootImpl 的调度流程严格控制。
微观上：Canvas 是一个状态机 + 指令发射器。它维护着 Matrix 和 Clip 的栈结构，通过 save/restore 实现复杂的空间变换；它本身不生产像素，只是像素加工单的下达者。
实战上：永远不要在 onDraw 中分配对象；善用坐标变换与状态栈化解复杂绘制逻辑；以硬件加速（DisplayList/RenderNode）为默认视角去思考，避免触发意外的软件渲染回退，是高端绘制性能的关键。
