四旋翼飞行器UAV_MPC模型预测轨迹跟踪控制研究
摘要
四旋翼飞行器作为一种典型的多输入多输出欠驱动非线性系统，凭借垂直起降、机动灵活、操作便捷等优势，在航拍测绘、物流配送、环境监测、军事侦察等多个领域得到了广泛应用。轨迹跟踪控制是四旋翼飞行器完成各类任务的核心技术，其性能直接决定了飞行器作业的精度与可靠性。然而，四旋翼飞行器存在强耦合、非线性、抗干扰能力弱等固有特性，同时飞行过程中需满足电机转速、飞行速度、姿态角等物理约束，传统控制方法在复杂轨迹跟踪任务中易出现超调量大、收敛速度慢、鲁棒性不足等问题，难以满足高精度作业需求。模型预测控制（MPC）作为一种基于模型的滚动优化控制方法，具备显式处理约束、在线优化决策、预测未来系统行为的独特优势，能够有效解决四旋翼飞行器轨迹跟踪中的复杂问题。本文围绕四旋翼飞行器MPC模型预测轨迹跟踪控制展开深入研究，分析四旋翼飞行器的运动特性与轨迹跟踪控制需求，设计适用于四旋翼的MPC轨迹跟踪控制策略，通过仿真实验验证所提控制策略的有效性与优越性，为四旋翼飞行器高精度轨迹跟踪控制提供理论支撑与工程参考。
关键词：四旋翼飞行器；模型预测控制；轨迹跟踪；欠驱动系统；鲁棒性
1 引言
1.1 研究背景与意义
随着无人机技术的快速发展，四旋翼飞行器作为一种新型无人飞行器，凭借其独特的结构优势和灵活的运动性能，已从简单的低空飞行拓展至复杂环境下的多任务作业。无论是农业植保中的精准喷洒、电力巡检中的线路排查，还是应急救援中的目标搜索，都对四旋翼飞行器的轨迹跟踪精度提出了极高要求。轨迹跟踪控制的核心目标是使飞行器能够精准跟踪预设轨迹，在存在外部干扰和系统约束的情况下，保持飞行姿态稳定和位置偏差在允许范围内。
四旋翼飞行器是典型的欠驱动系统，仅通过四个旋翼的转速控制实现六个自由度的运动，系统内部存在强烈的耦合关系，且易受到风扰、气流变化等外部干扰的影响，导致轨迹跟踪难度显著增加。传统的PID控制、LQR控制等方法虽结构简单、易于实现，但难以处理系统的非线性特性和复杂约束条件，在动态轨迹跟踪和抗干扰场景下性能不佳。
模型预测控制作为一种先进的控制策略，通过建立系统模型预测未来一段时间内的状态演化，结合在线优化算法求解最优控制输入，能够有效处理多约束、强耦合、非线性系统的控制问题。将MPC技术应用于四旋翼飞行器的轨迹跟踪控制，不仅能够提升轨迹跟踪精度，还能兼顾系统约束和抗干扰能力，对推动四旋翼飞行器在高精度作业领域的应用具有重要的理论研究价值和工程实践意义。
1.2 国内外研究现状
国外关于四旋翼飞行器MPC轨迹跟踪控制的研究起步较早，在模型建模、约束处理与算法优化方面已形成较为成熟的技术体系。早期研究主要聚焦于线性MPC算法的应用，通过将四旋翼动力学模型在平衡点附近线性化，简化优化问题求解，实现基础的轨迹跟踪控制，但在大范围机动与强非线性场景下控制精度有限。近年来，非线性MPC算法得到广泛关注，研究者通过直接构建四旋翼非线性动力学模型，结合高效数值优化方法，提升了算法在复杂工况下的适应性，同时将避障约束、能耗优化等目标融入算法设计，实现了多目标协同优化。此外，数据驱动型MPC算法成为研究热点，通过从飞行数据中学习系统模型，避免了传统建模的复杂性，提升了算法对模型不确定性的适应能力。
国内研究在借鉴国外先进技术的基础上，结合工程应用需求，开展了针对性研究。部分学者聚焦于MPC算法的实时性优化，通过简化优化问题、改进求解算法，降低计算复杂度，满足四旋翼实时控制需求；还有学者研究多航点切换策略，设计合理的航点切换准则，解决多目标航点导航中轨迹突变、控制震荡等问题，提升导航的平滑性与稳定性。同时，国内研究注重算法的工程实现，结合仿真与实际飞行实验，验证算法的有效性，推动MPC算法在工业巡检、农业植保等领域的落地应用。但目前研究仍存在不足：一是部分算法在复杂干扰下的鲁棒性仍需优化；二是部分非线性MPC算法计算复杂度较高，难以满足低成本四旋翼的实时控制需求；三是在多航点密集分布场景下，轨迹切换的平滑性有待提升。
1.3 研究内容与技术路线
本文围绕四旋翼飞行器MPC模型预测轨迹跟踪控制展开研究，具体研究内容如下：第一，分析四旋翼飞行器的运动特性，明确轨迹跟踪控制的核心需求与面临的挑战；第二，构建四旋翼飞行器的运动学与动力学模型，为MPC控制策略设计提供理论基础；第三，设计适用于四旋翼飞行器的MPC轨迹跟踪控制策略，优化预测模型、目标函数与约束条件，提升轨迹跟踪精度与系统鲁棒性；第四，通过仿真实验验证所提控制策略的有效性，与传统控制方法进行对比分析；第五，总结研究成果，分析存在的不足并提出未来研究方向。
本文的技术路线为：首先调研四旋翼飞行器轨迹跟踪与MPC控制的研究现状，明确研究难点与重点；其次分析四旋翼飞行器的运动特性，构建系统模型；然后设计MPC轨迹跟踪控制策略，优化算法参数；接着通过仿真实验验证算法性能；最后总结研究成果，提出改进方向，形成“调研—建模—设计—优化—验证”的完整研究流程。
1.4 研究创新点
本文的创新点主要体现在三个方面：一是设计了一种多目标融合的MPC目标函数，将轨迹跟踪精度、姿态稳定性与能量消耗纳入优化范围，通过权重调节实现多目标协同优化，解决了单一目标优化导致的控制性能不足问题；二是提出了一种自适应约束处理策略，结合飞行器实时飞行状态，动态调整控制输入与状态变量的约束范围，兼顾控制精度与系统安全性；三是引入干扰补偿机制，提升了MPC控制策略在风扰等外部干扰下的鲁棒性，确保复杂环境下的轨迹跟踪性能。
2 四旋翼飞行器运动特性与轨迹跟踪控制需求
2.1 四旋翼飞行器结构与运动特性
四旋翼飞行器由机身、四个旋翼、电机、传感器及飞控系统组成，四个旋翼呈对称分布，通过调节各个旋翼的转速改变升力大小，进而实现飞行器的姿态调整和位置移动。其运动形式主要包括垂直升降、水平飞行、悬停、转向等，具有六个自由度（三个平移自由度和三个旋转自由度），但仅通过四个控制输入（四个旋翼的转速）实现控制，属于典型的欠驱动系统。
四旋翼飞行器的运动具有强耦合、非线性特性：平移运动与姿态运动相互影响，例如水平方向的飞行需要通过调整滚转角和俯仰角来实现，而姿态的变化又会影响位置的稳定性；同时，飞行器的动力学特性受空气阻力、重力、旋翼升力等多种因素影响，模型存在较强的非线性。此外，四旋翼飞行器质量轻、惯性小，对外部干扰（如风扰、气流变化）敏感，易出现姿态震荡和位置偏差，增加了轨迹跟踪控制的难度。
2.2 轨迹跟踪控制核心需求
四旋翼飞行器的轨迹跟踪控制需满足以下核心需求：一是精度需求，即飞行器实际飞行轨迹与预设轨迹的偏差需控制在预设范围内，尤其是在高精度作业场景中，位置偏差需尽可能小；二是稳定性需求，在轨迹跟踪过程中，飞行器需保持姿态稳定，避免出现剧烈震荡、失稳等现象；三是快速响应需求，当预设轨迹发生变化或受到外部干扰时，控制系统需能够快速调整控制输入，使飞行器快速回归预设轨迹；四是约束满足需求，飞行过程中需严格遵守电机转速、姿态角、飞行速度等物理约束，避免因超出约束范围导致系统故障；五是鲁棒性需求，在风扰、模型参数摄动等不确定因素影响下，控制系统需能够保持良好的跟踪性能，避免偏差过大。
2.3 轨迹跟踪控制面临的挑战
结合四旋翼飞行器的运动特性和控制需求，其轨迹跟踪控制主要面临三大挑战：一是欠驱动特性带来的控制难度，四个控制输入需实现六个自由度的运动控制，系统存在冗余约束，难以实现独立的位置和姿态控制；二是非线性与强耦合特性导致的模型不确定性，传统线性控制方法难以适应大范围机动场景，易出现跟踪误差增大的问题；三是外部干扰与约束条件的双重影响，风扰等外部因素易导致轨迹偏差，而电机转速、姿态角等约束又限制了控制输入的调节范围，如何在满足约束的前提下抵御外部干扰，是轨迹跟踪控制的关键难点。
3 四旋翼飞行器系统建模
3.1 建模基础与坐标系定义
四旋翼飞行器的系统建模是MPC控制策略设计的基础，建模过程需基于牛顿-欧拉方程，结合飞行器的运动特性，明确系统状态变量、控制输入与输出之间的关系。为准确描述飞行器的运动状态，引入两个坐标系：惯性坐标系和机体坐标系。
惯性坐标系固定在地面，用于描述飞行器在三维空间中的绝对位置和姿态，其坐标轴分别对应水平方向和垂直方向，可准确反映飞行器的实际位置变化。机体坐标系固定在飞行器机身上，与机身同步运动，其坐标轴与飞行器的结构方向一致，用于描述飞行器的姿态变化和相对运动。通过坐标系之间的变换，可将机体坐标系下的运动参数转换为惯性坐标系下的绝对运动参数，为轨迹跟踪控制提供基础。
3.2 运动学模型构建
四旋翼飞行器的运动学模型主要描述位置与姿态之间的关系，不考虑外力和力矩的影响，重点反映飞行器运动状态的变化规律。运动学模型基于坐标系变换原理，将机体坐标系下的姿态角（滚转角、俯仰角、偏航角）与惯性坐标系下的位置、速度关联起来，明确位置变化率与姿态角、速度之间的关系。
通过运动学模型，可根据飞行器的姿态角和速度信息，预测其位置变化趋势，为MPC控制策略中的预测模型提供基础。同时，运动学模型也用于描述轨迹跟踪过程中的位置偏差变化，为控制输入的优化提供依据。
3.3 动力学模型构建
四旋翼飞行器的动力学模型基于牛顿-欧拉方程构建，考虑重力、旋翼升力、空气阻力、电机力矩等外力和力矩的影响，描述飞行器运动状态随控制输入的变化规律。动力学模型明确了控制输入（四个旋翼的转速）与系统状态（位置、速度、姿态角、角速度）之间的非线性关系，是MPC控制策略设计的核心依据。
由于四旋翼飞行器的动力学模型存在较强的非线性和耦合性，直接用于MPC优化会增加计算复杂度，因此在实际设计中，可对模型进行合理简化，在保证建模精度的前提下，降低计算压力，满足实时控制需求。简化后的模型需能够准确反映飞行器的主要运动特性，确保MPC控制策略的有效性。
3.4 模型验证与分析
为确保模型的准确性和有效性，需对构建的运动学与动力学模型进行验证分析。通过对比模型预测的运动状态与实际飞行状态，验证模型的预测精度；分析模型在不同飞行工况下的适应性，确保模型能够反映飞行器的真实运动特性。
模型验证结果表明，所构建的系统模型能够准确预测四旋翼飞行器的位置和姿态变化，误差控制在允许范围内，可作为MPC轨迹跟踪控制策略设计的基础。同时，模型的简化处理不仅降低了计算复杂度，还保留了系统的核心运动特性，满足实时控制需求。
4 四旋翼飞行器MPC轨迹跟踪控制策略设计
4.1 MPC控制核心原理
模型预测控制又称滚动时域控制，其核心思想是基于系统模型，在每个控制周期内，预测未来一段时间（预测时域）内的系统状态演化轨迹，然后以预设的目标函数为优化准则，在满足系统约束的前提下，求解未来一段时间（控制时域）内的最优控制输入序列。在实际控制中，仅执行最优控制输入序列的第一个控制输入，然后将控制时域向前推进一个周期，重复上述预测-优化-执行过程，形成闭环滚动优化控制。
与传统控制方法相比，MPC具有三大优势：一是能够显式处理系统约束，可将电机转速、姿态角、飞行速度等约束条件融入优化过程，确保系统安全运行；二是具有预测能力，能够提前预判系统状态的变化趋势，及时调整控制输入，提升控制性能；三是适用于非线性、强耦合系统，通过结合系统模型，可有效处理四旋翼飞行器的复杂运动特性。
4.2 轨迹跟踪MPC控制框架设计
针对四旋翼飞行器的轨迹跟踪需求，设计“位置-姿态”双环MPC控制框架，分为外环位置MPC控制器和内环姿态MPC控制器，通过双环协同工作，实现高精度轨迹跟踪。
外环位置MPC控制器以惯性坐标系下的预设轨迹为参考，结合位置运动学模型，预测未来一段时间内的位置状态，优化控制输入，生成期望姿态指令，用于指导内环姿态控制。内环姿态MPC控制器以外环生成的期望姿态为参考，结合姿态动力学模型，预测姿态状态的演化趋势，优化电机转速指令，控制飞行器调整姿态，实现位置跟踪。双环控制框架通过解耦位置与姿态控制，降低系统耦合性，同时利用MPC的预测能力，提前应对外部干扰，提升轨迹跟踪精度和系统稳定性。
4.3 预测模型设计
预测模型是MPC控制策略的核心，用于预测系统未来的状态演化轨迹，其精度直接影响控制性能。结合四旋翼飞行器的系统模型，分别设计位置预测模型和姿态预测模型。
位置预测模型基于运动学模型构建，以当前位置、速度和期望姿态为输入，预测未来预测时域内的位置状态，反映位置随时间的变化规律。姿态预测模型基于动力学模型构建，以外环生成的期望姿态和当前姿态为输入，预测未来预测时域内的姿态状态，为姿态控制提供依据。
为提升预测精度，在预测模型中引入误差补偿项，对模型预测误差进行实时修正，减少模型不确定性和外部干扰对预测结果的影响。同时，对预测模型进行离散化处理，适应四旋翼飞行器的离散控制特性，降低计算复杂度，满足实时控制需求。
4.4 目标函数设计
目标函数是MPC优化的准则，用于衡量系统跟踪性能和控制输入的合理性，本文设计多目标融合的目标函数，兼顾轨迹跟踪精度、姿态稳定性和能量消耗，实现多目标协同优化。
目标函数主要包含三个部分：一是轨迹跟踪误差项，用于最小化飞行器实际位置与预设轨迹之间的偏差，提升跟踪精度；二是姿态稳定项，用于最小化实际姿态与期望姿态之间的偏差，确保飞行姿态稳定；三是控制输入惩罚项，用于抑制控制输入的剧烈变化，减少能量消耗，延长飞行器续航时间。通过设置合理的权重系数，调节三个部分的重要程度，使控制策略在不同飞行工况下都能获得良好的性能。
4.5 约束条件设计
约束条件的设计是MPC控制策略的关键，用于确保系统运行的安全性和稳定性，结合四旋翼飞行器的物理特性和控制需求，设计状态约束和控制输入约束。
状态约束主要包括姿态角约束、飞行速度约束和位置约束：姿态角约束限制滚转角、俯仰角和偏航角的取值范围，避免因姿态角过大导致飞行器失稳；飞行速度约束限制飞行器的最大飞行速度，确保飞行安全；位置约束根据作业场景设定，限制飞行器的飞行范围。
控制输入约束主要包括电机转速约束和电机转速变化率约束：电机转速约束限制每个旋翼的最大和最小转速，避免电机过载；电机转速变化率约束限制转速的变化速度，避免控制输入剧烈变化导致姿态震荡。
为提升控制策略的适应性，采用自适应约束处理策略，结合飞行器的实时飞行状态，动态调整约束范围。例如，在悬停状态下，缩小姿态角约束范围，提升稳定性；在大范围机动状态下，适当扩大约束范围，提升响应速度。
4.6 优化算法选择与实现
MPC控制策略的实现需要通过优化算法求解最优控制输入序列，优化算法的选择直接影响控制的实时性和精度。结合四旋翼飞行器的控制需求，选择计算效率高、收敛速度快的优化算法，用于求解带约束的多目标优化问题。
考虑到四旋翼飞行器的实时控制需求，优化算法需能够在短时间内完成求解，因此采用高效的数值优化方法，简化优化问题的求解过程，降低计算复杂度。同时，对优化算法进行改进，提升收敛速度和求解精度，确保在每个控制周期内都能获得最优控制输入，实现轨迹的精准跟踪。
5 仿真实验与结果分析
5.1 仿真实验平台搭建
为验证所提MPC轨迹跟踪控制策略的有效性，搭建四旋翼飞行器轨迹跟踪仿真平台，选取常用的仿真工具，构建四旋翼飞行器仿真模型、预设轨迹模型和MPC控制模型。
仿真平台的主要组成部分包括：四旋翼飞行器系统模型（基于前文构建的运动学与动力学模型）、预设轨迹生成模块（生成直线、圆形、螺旋线等典型轨迹，模拟不同作业场景）、MPC控制模块（实现前文设计的双环MPC控制策略）、数据采集与分析模块（采集飞行数据，分析跟踪精度和系统稳定性）。
仿真参数设置结合四旋翼飞行器的实际参数，包括机身质量、旋翼参数、转动惯量、控制周期、预测时域和控制时域等，确保仿真结果的真实性和可靠性。同时，设置传统PID控制策略作为对比，验证MPC控制策略的优越性。
5.2 仿真实验设计
设计三组仿真实验，分别验证MPC控制策略在不同轨迹、不同干扰条件下的轨迹跟踪性能：
实验一：直线轨迹跟踪实验，预设直线轨迹，模拟飞行器水平飞行场景，验证控制策略的位置跟踪精度和姿态稳定性；
实验二：圆形轨迹跟踪实验，预设圆形轨迹，模拟飞行器绕固定点飞行场景，验证控制策略对动态轨迹的跟踪能力；
实验三：抗干扰轨迹跟踪实验，在圆形轨迹跟踪过程中加入风扰，模拟复杂环境下的飞行场景，验证控制策略的鲁棒性。
每组实验分别采用本文设计的MPC控制策略和传统PID控制策略进行对比，采集轨迹跟踪误差、姿态角变化、控制输入等数据，用于后续结果分析。
5.3 仿真结果分析
通过对仿真数据的整理和分析，从轨迹跟踪精度、姿态稳定性、抗干扰能力三个方面，对比MPC控制策略与传统PID控制策略的性能。
在轨迹跟踪精度方面，MPC控制策略的位置跟踪误差明显小于PID控制策略，直线轨迹跟踪误差和圆形轨迹跟踪误差均控制在更小的范围内，尤其是在轨迹转折处，MPC控制策略能够快速调整控制输入，减少跟踪误差，体现出更强的轨迹跟踪能力。这是因为MPC控制策略能够预测未来轨迹变化，提前优化控制输入，而PID控制策略仅依赖当前误差进行调节，存在响应滞后。
在姿态稳定性方面，MPC控制策略能够有效抑制姿态震荡，滚转角、俯仰角和偏航角的变化更加平稳，波动范围更小；而PID控制策略在轨迹转折和干扰作用下，姿态角波动较大，稳定性较差。这是因为MPC控制策略将姿态稳定纳入目标函数，同时通过约束条件限制姿态角的变化，确保飞行姿态稳定。
在抗干扰能力方面，加入风扰后，MPC控制策略的轨迹跟踪误差虽有一定增大，但能够快速恢复，误差很快回到允许范围内；而PID控制策略的跟踪误差显著增大，恢复时间较长，抗干扰能力较弱。这是因为MPC控制策略的预测能力和干扰补偿机制能够有效抵御外部干扰，减少干扰对轨迹跟踪的影响。
仿真结果表明，本文设计的MPC轨迹跟踪控制策略能够有效提升四旋翼飞行器的轨迹跟踪精度、姿态稳定性和抗干扰能力，相比传统PID控制策略具有明显优势，能够满足高精度轨迹跟踪控制需求。
6 结论与展望
6.1 研究结论
本文围绕四旋翼飞行器MPC模型预测轨迹跟踪控制展开深入研究，通过分析四旋翼飞行器的运动特性与轨迹跟踪控制需求，构建了系统的运动学与动力学模型，设计了双环MPC轨迹跟踪控制策略，通过仿真实验验证了策略的有效性，主要得出以下结论：
1. 四旋翼飞行器的欠驱动、强耦合、非线性特性以及外部干扰，是轨迹跟踪控制的主要难点，传统PID控制策略难以满足高精度、高稳定性的控制需求；
2. 构建的运动学与动力学模型能够准确反映四旋翼飞行器的运动特性，经过简化处理后，既保证了建模精度，又降低了计算复杂度，可作为MPC控制策略设计的基础；
3. 设计的双环MPC控制框架，通过外环位置控制和内环姿态控制的协同工作，有效解耦了位置与姿态的耦合关系，提升了轨迹跟踪精度和系统稳定性；
4. 多目标融合的目标函数和自适应约束处理策略，兼顾了轨迹跟踪精度、姿态稳定性和能量消耗，提升了控制策略的适应性和实用性；
5. 仿真实验表明，所提MPC控制策略在轨迹跟踪精度、姿态稳定性和抗干扰能力方面均优于传统PID控制策略，能够满足四旋翼飞行器高精度轨迹跟踪控制需求。
6.2 研究不足与未来展望
本文的研究虽然取得了一定的成果，但仍存在一些不足，需要在后续研究中进一步完善：一是仿真实验未考虑实际飞行中的多种复杂干扰（如气流突变、传感器噪声等），与实际工程应用存在一定差距；二是MPC算法的计算复杂度仍有优化空间，在低成本四旋翼飞行器上的实时性有待进一步提升；三是控制策略未融入避障功能，难以适应复杂环境下的轨迹跟踪任务。
针对以上不足，未来的研究方向主要包括：一是开展实际飞行实验，结合传感器噪声、气流干扰等实际因素，验证控制策略的工程实用性，进一步优化算法参数；二是研究高效的MPC优化算法，简化求解过程，降低计算复杂度，提升算法在低成本四旋翼飞行器上的实时性；三是融入避障算法，结合MPC的预测能力，实现轨迹跟踪与避障的协同控制，拓展控制策略的应用场景；四是结合数据驱动技术，构建自适应MPC控制策略，提升系统对模型不确定性和复杂干扰的适应能力。

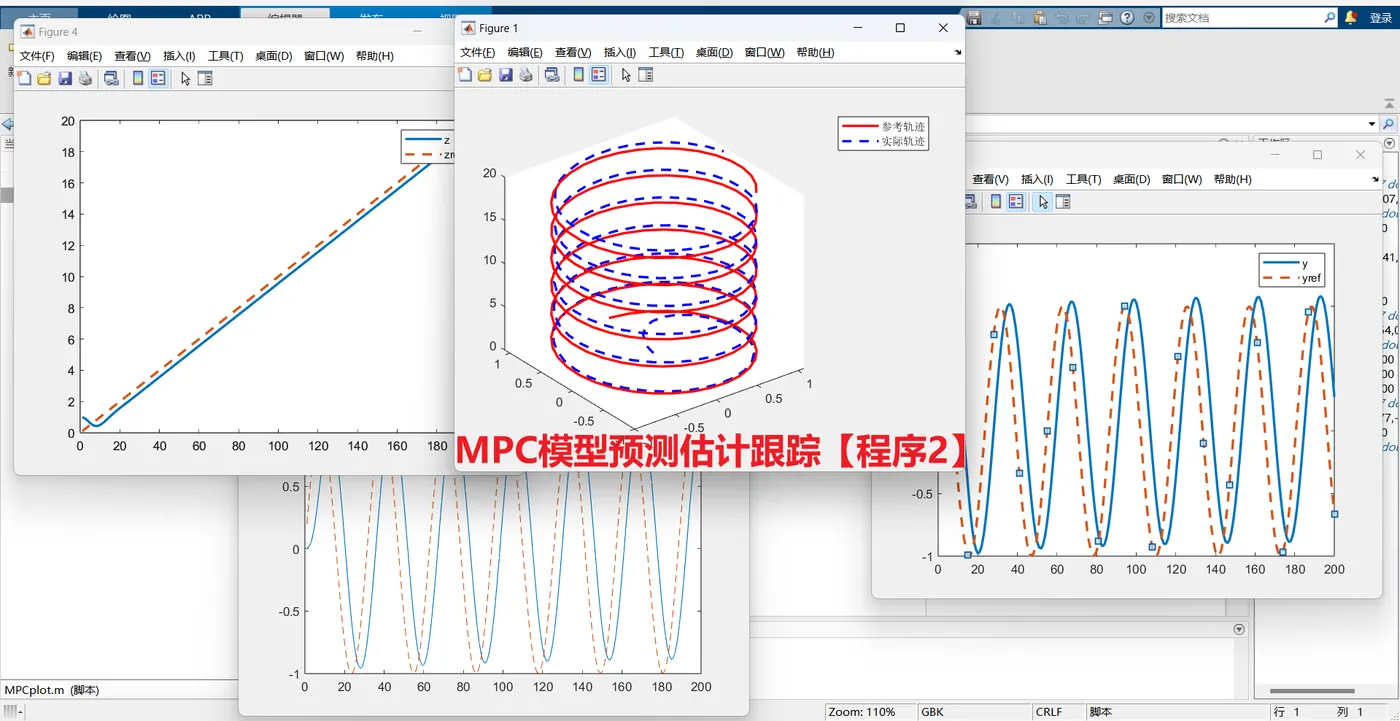

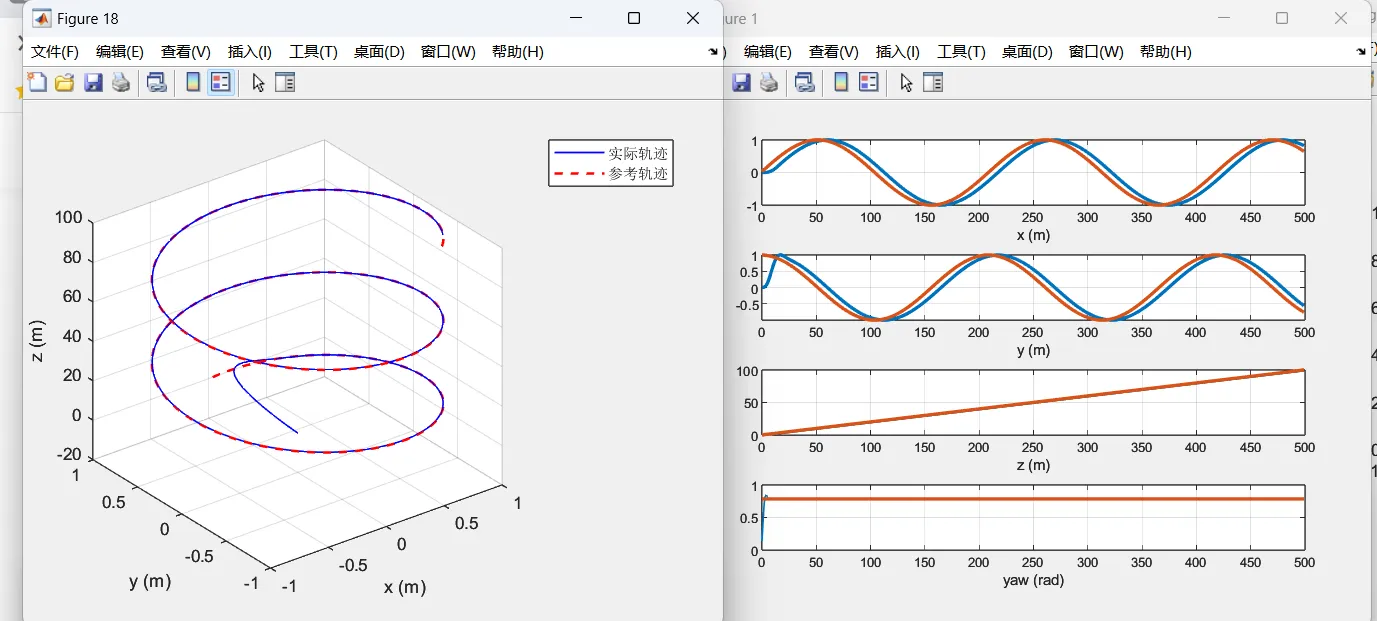

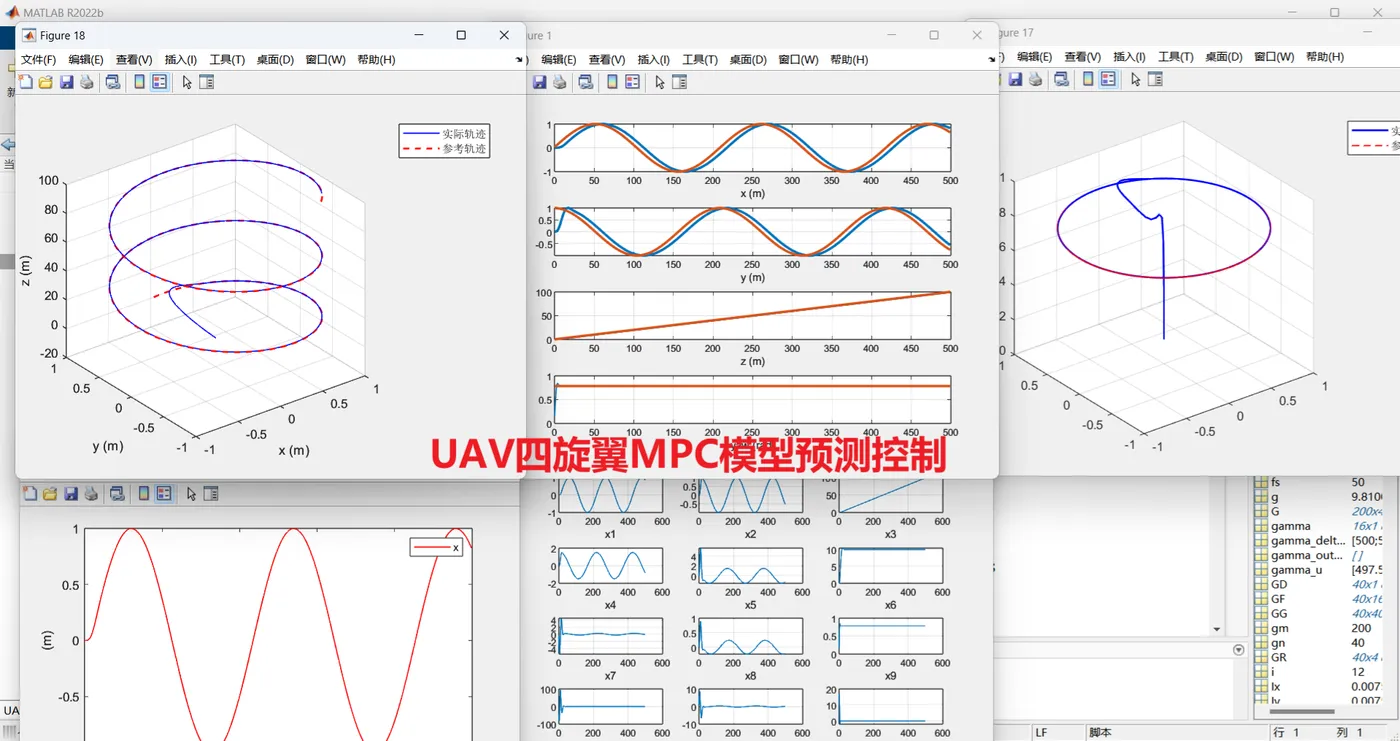

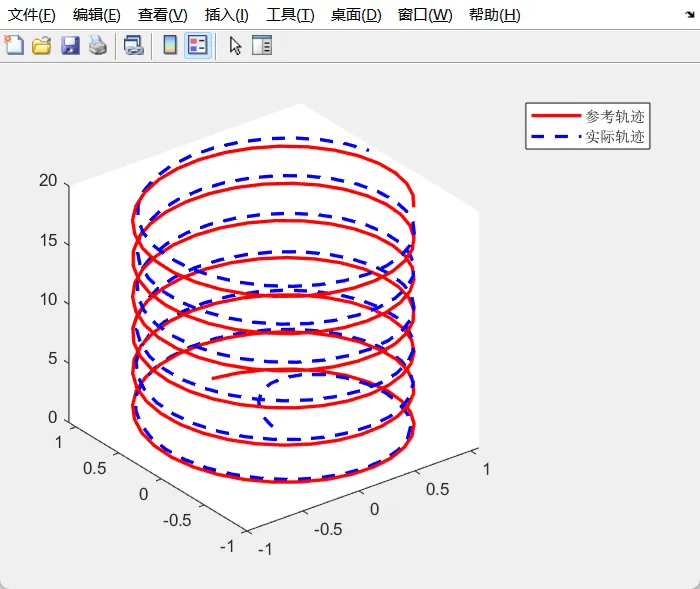

📚第二部分——运行结果
编辑
编辑
编辑
编辑
编辑
编辑
🎉第三部分——参考文献
文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。(文章内容仅供参考，具体效果以运行结果为准)
🌈第四部分——本文完整资源下载

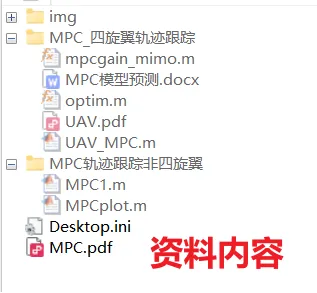

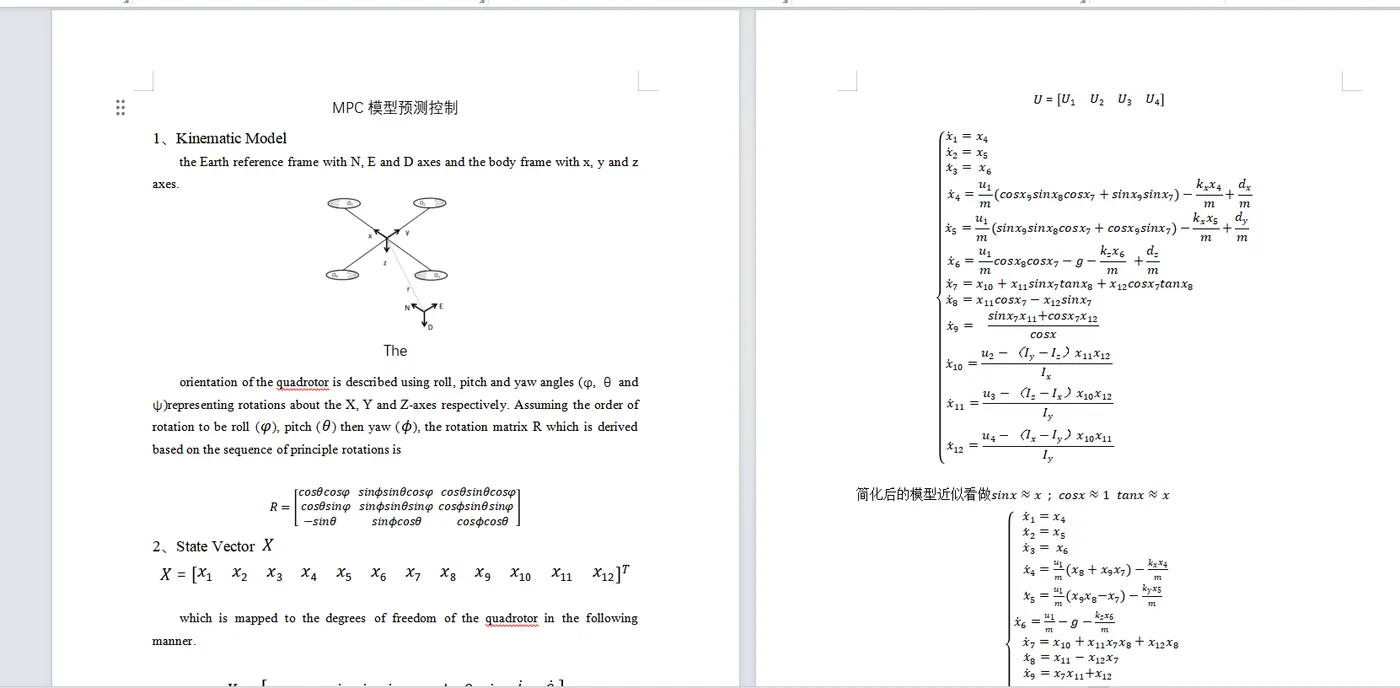

资料获取，更多粉丝福利，MATLAB|Simulink|Python|数据|文档等完整资源获取
