两节锂电池保护板
典型芯片：PW7120
PW7120采用SOT23-6L的封装形式，PW7120是一款基于COMS的双节可充电锂电池保护电路，它集高精度过电压充电保护、过电压放电保护、过电流充电保护、过电流放电保护、电池短路保护等性能于一身。
特点：
1. 两节锂离子或锂聚合物电池的理想保护电路
2. 高精度的保护电压（过充/过放）检测
3. 高精度过电流充电/放电保护检测
4. 低供电电流
5. 在低功耗模式，不接充电情况下，可自动恢复状态
6. 电池短路保护
7. 平芯微产品有多种检测电压和延迟时间
8. 支持0V电池充电功能
9. 极少的外围元器件
10. SOT23-6封装
应用：
1、两节锂电池的充电、放电保护电路
2、电话机电池或其它两节锂电池高精度保护器

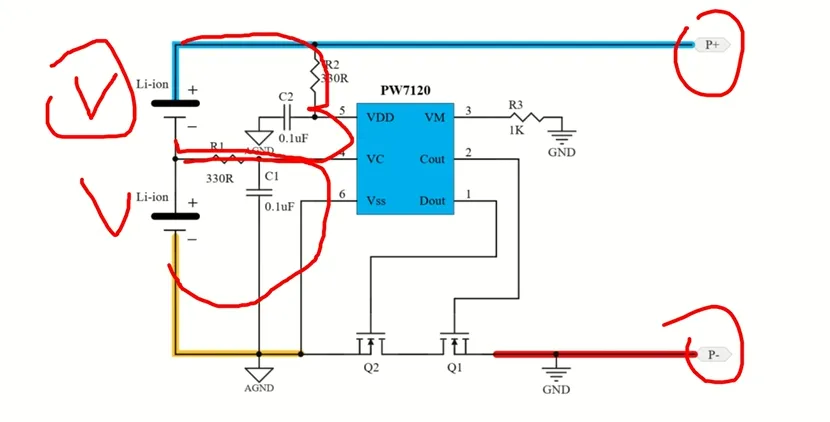

首先讲原理，就比如5脚和4脚组成去检测电池1，4脚和6脚组成去检测电池2，分别检测电池1、电池2的电压值，然后这个就过电压过放的，然后第二步原理是，从这里正极走向负极，走向电池负然后再经过Q1Q2两个开关在放电输出，也就是当检测到电池如果有过压或者过放任意一个过压或者过放的时候，开关断开不让充电，不让放电，就是这样的原理，至于过流就依据欧姆定律，过流保护阀值0.2伏，根据欧姆定律就是V除以R等于I，这个是不是很精准的过流保护，因为它没有带检测电，没有电流检测电阻，所以说通过Q1、Q2 MOS之间产生的压差来检测第三引脚，所以MOS电流越大，内阻越小，并不能过流它，所以不要当成很精准的一个过流保护
首先P正P负是作为P正P负是作为充放电的接口，充放电是接这里的P正P负，对应电路图P正P负的位置，我们知道它主要是通过电池负跟P负之间的MOS来通断的

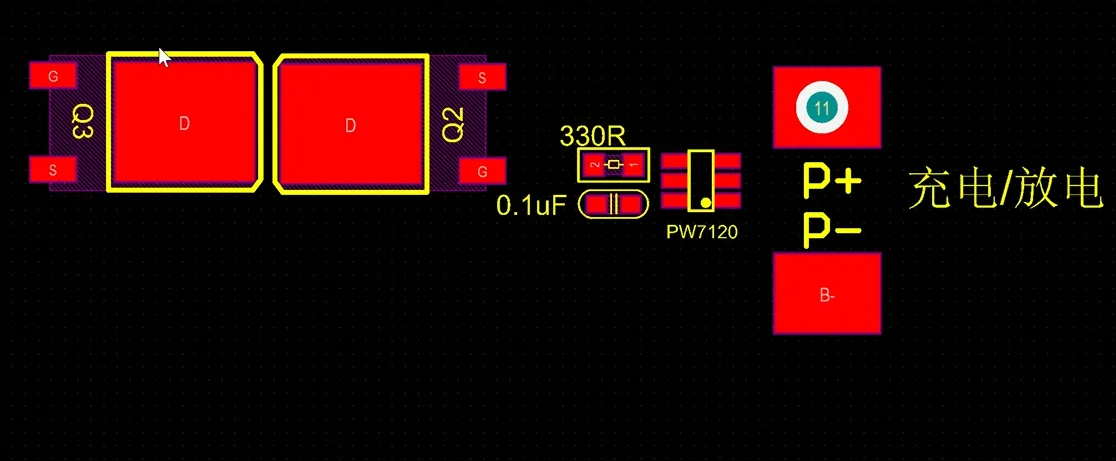

两个MOS对调，空间上可以预留一路

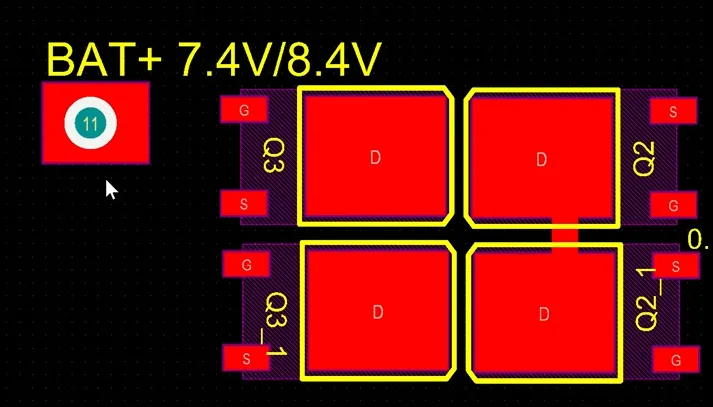

4个MOS,MOS这里采用的会是并联，Q2、Q2-1并联,Q3、Q3-1并联，并联的话内阻就降低了，就是这样一个原理，MOS管的内阻也会降低，然后这里P正跟电池的正极是接到一起的，BAT标为7.4V/8.4V，强制的时候它是7伏多，就7.4伏左右的电池电压，7.4不够8.4吧，这里是比较基础的讲解，所以标清楚点

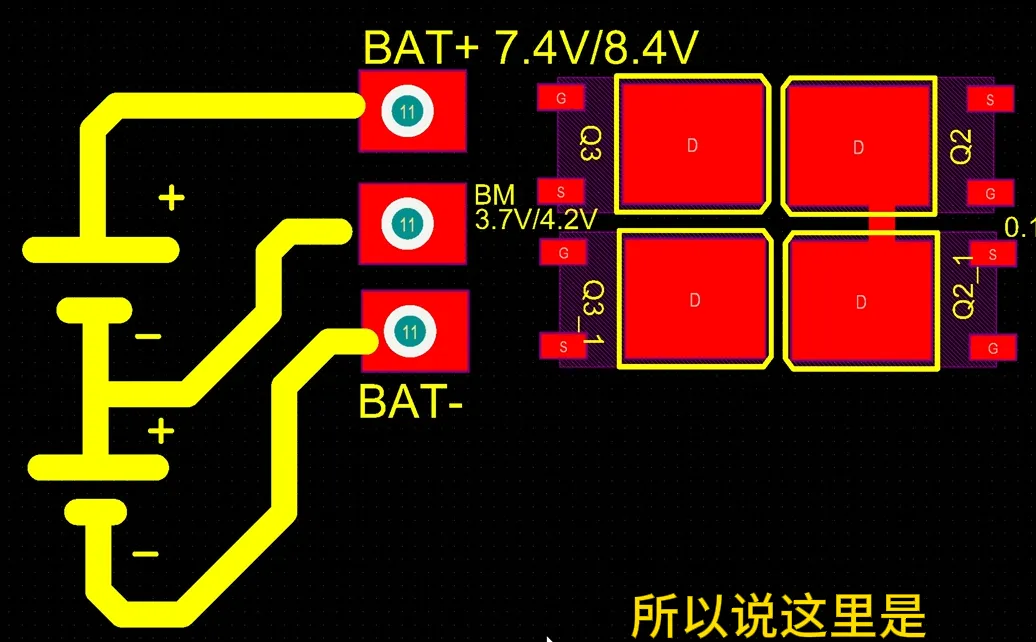

同时两节电池这个位置就在这里，同时还有一个一般是叫BM，BM就是中间的位置，BAT-是电池的负极，这里BM或者叫3.7V/4.2V这样子写为了大家能够更好地理解，所以这里是基本的过路就是很简单

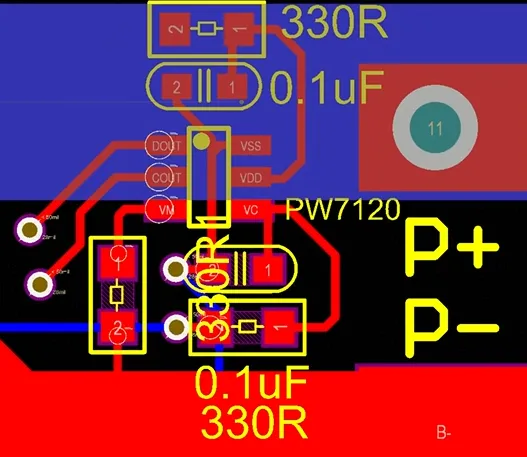

根据电路图，我们可以看到，外围其实很简单，5脚电阻电容，4脚电阻电容，一般电阻电容我们一般说是靠近在芯片这边各个引脚放置，然后再连接到电池这边，我们要注意看这里第4引脚是一个并不是要画的很宽的，只是一个简单的信号，采集信号电路而已
走到这里，元器件布局调整到合适布局的位置，这里线用10mil就可以了，这个是信号电路其实这一步我们可以先最后连线布局，应该先去走功率部分的电路才行

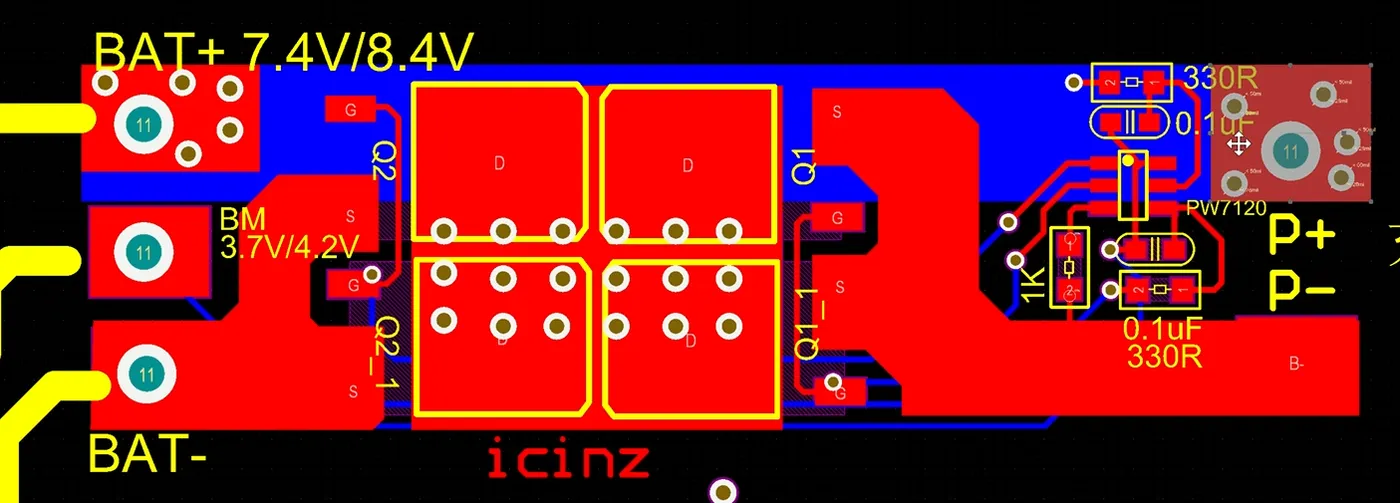

功率部分电路，我们从流入开始，BAT-这部分因为换的功率比较大，肯定要尽量的去多铺铜，然后再经过MOS，经过4个MOS的D级，这几个是互连到一起的，在P负这一边，我们空间不是太讲究的话，可以把信号部分那边拉长一点，这里要注意的话是经过MOS然后再流到MOS的S级流出来，所以这边正常情况下，还是要以考虑功率部分为主，其他的信号电路可以通过打孔等等方面去解决，一切以功率部分布局为优先，P负再到P正P正呢这一面板子不是很大，所以这一面到这里呢更多的就是要走背面板，背面板过孔，所以说这时候也就会发现，其实这里能活动的空间不是特别多，我们就需要重新的去调整一下，所以前面应该预留好足够的空间，调整完，剩下的其实很简单，就直接按照各个引脚去连接，同时我们去那看到P负这边的MOS，我们需要去连接P正MOS是P负的MOS这边是Q1，Q1-1，BAT这边是Q2、Q2-1，Q1接的是第2脚，连接布局的时候别忘了还有个电阻，第三引脚，一个1K的电阻接到地，剩下的这些事信号引脚，信号引脚的话就是不要求它的线宽，信号部分电路没有太多可讲的，直接连线就可以了

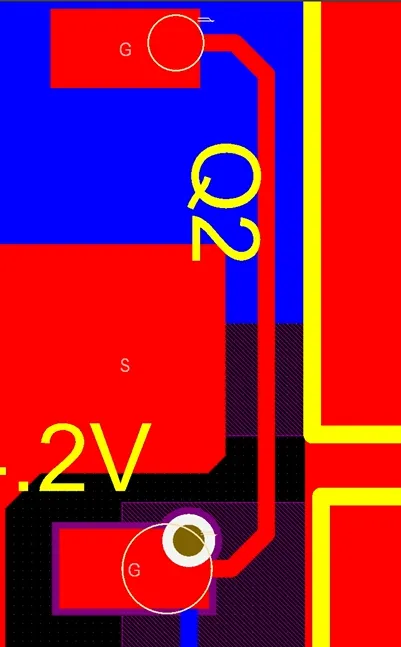

Q2接的是1引脚，同时这里连接上注意吧MOS的对引脚先连，到这里的话已经就是画好了，很简单分清楚功率部分画多宽的线就可以了

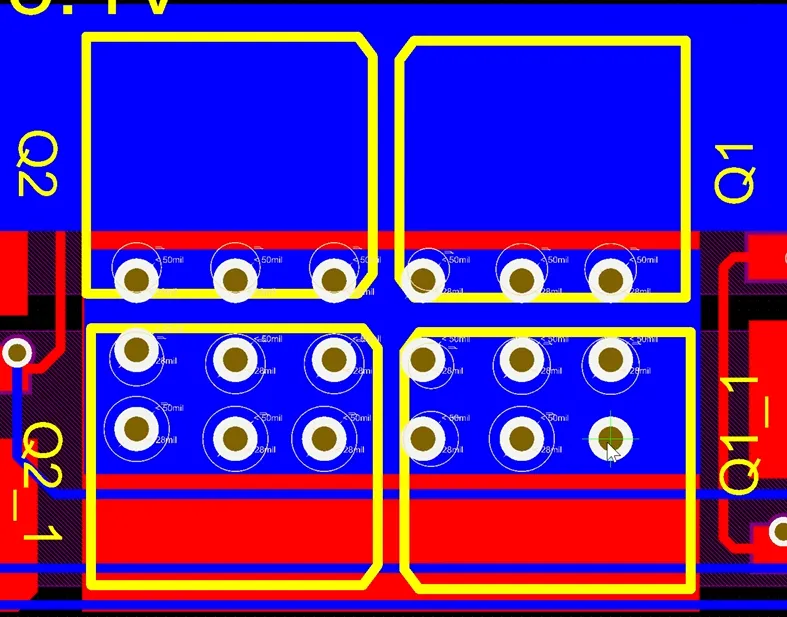

剩下的这些有多余的空间的，因为这个是TO252封装它散热起来肯定是温度比较高，那我们就把这里作为一些散热处理打孔，这一部分做一些打孔做散热处理，然后其它的就没什么特别的了，然后我们再从引脚检查起，第一引脚连接的是Q2,第二引脚接的是MOS开关是Q1，第三引脚接P负一个电阻，第四引脚接的是BM电池负极，两个电容都是接电池的负极这边的，第五引脚接的是P正上面那个电阻，第六引脚接电池负，检查完这样就可以了。

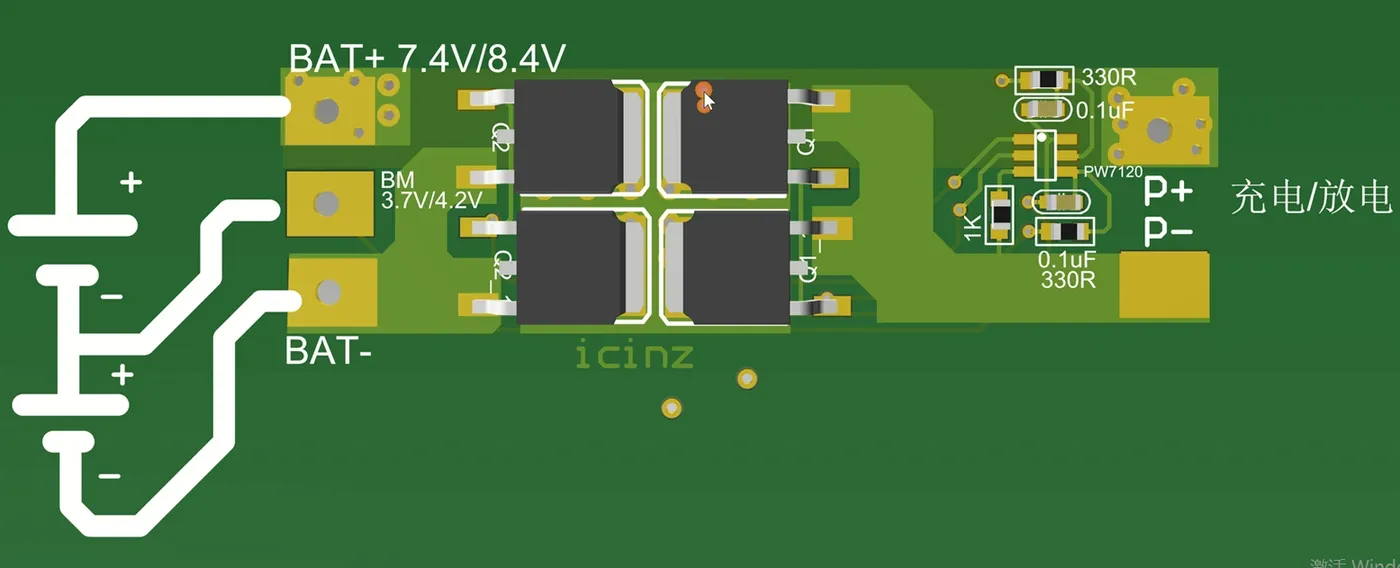

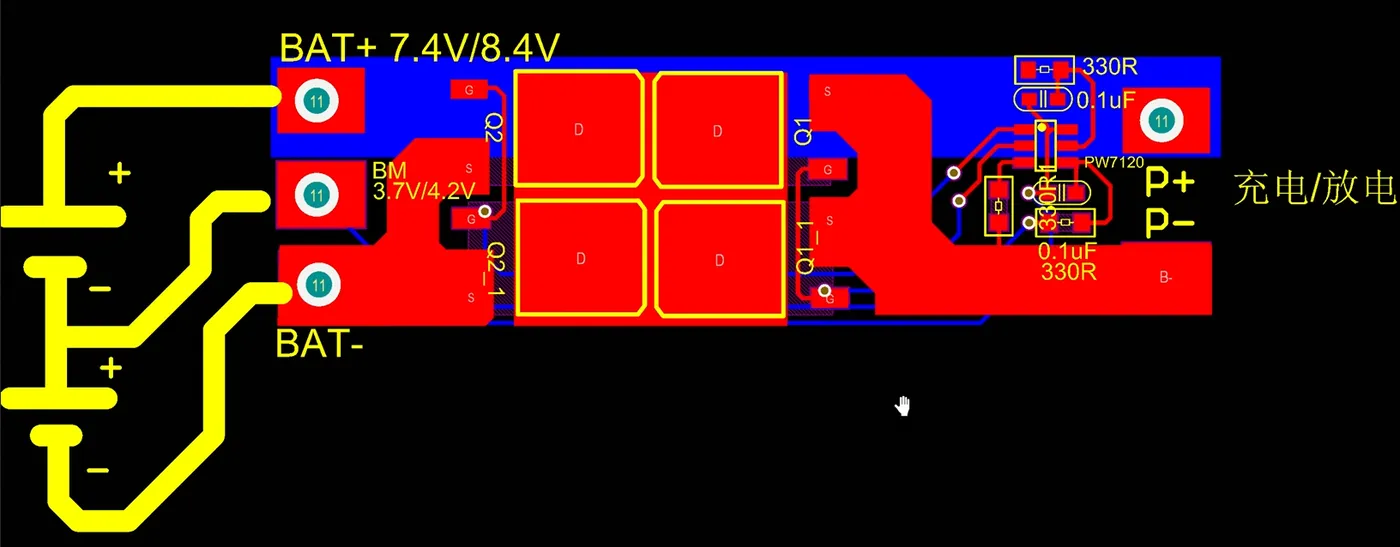

基本就这样，电池接法是这样子再到P正P负，充电放电都接到这里，再接个MOS，因为是负极开关，MOS通过去，BAT正极和P正这个位置多孔，这样就完成了。
