🔥 内容介绍
一、三相并网逆变器的重要性与挑战
三相并网逆变器是光伏发电、风力发电等新能源发电系统以及不间断电源（UPS）等电力设备中的关键部件，其作用是将直流电能转换为与电网同频同相的三相交流电能并接入电网。在实际应用中，三相并网逆变器面临着诸多挑战：
- 电能质量要求：为保证电网稳定运行和用电设备的正常工作，并网电流需要具有低谐波畸变率、高功率因数等良好电能质量特性。这要求逆变器能够精确控制输出电流的幅值、相位和频率，使其与电网完美匹配。
- 稳定性与动态响应：逆变器需要在不同的工况下保持稳定运行，如负载变化、电网电压波动等。同时，当系统受到扰动时，应具有快速的动态响应能力，能够迅速调整输出以适应变化，避免对电网造成冲击。

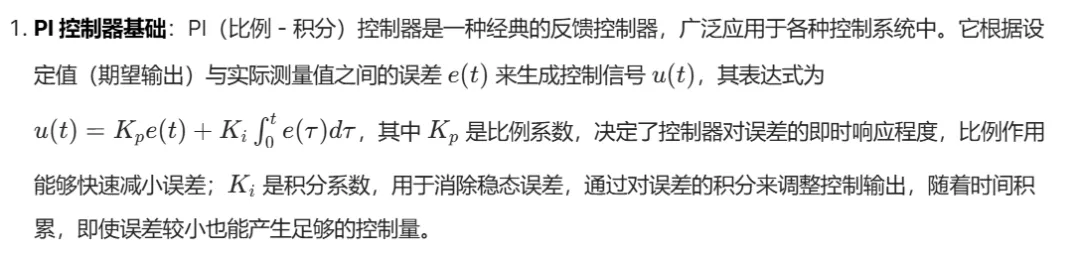

二、电压外环 PI 控制原理
- 在三相并网逆变器中的应用：在三相并网逆变器中，电压外环 PI 控制的目标是稳定三相输出电压。通过测量三相输出电压的实际值，并与参考电压（默认为 311V）进行比较得到误差信号。PI 控制器根据该误差信号生成控制信号，该控制信号用于调整逆变器输出电压的幅值。例如，当实际输出电压低于参考电压时，PI 控制器输出增大，使逆变器输出电压幅值升高；反之，当实际输出电压高于参考电压时，PI 控制器输出减小，降低逆变器输出电压幅值。通过不断调整，使三相输出电压稳定在参考电压附近，为内环电流控制提供稳定的电压基础。
三、内环 MPC 电流模型预测控制原理
- 模型预测控制基础：模型预测控制（MPC）是一种基于模型的控制策略，它利用系统的预测模型来预测系统未来的行为，并根据预测结果在每个控制周期内求解一个优化问题，以确定最优的控制输入。在每个采样时刻，MPC 通过预测系统在未来多个时刻的输出，并根据一定的性能指标（如最小化实际电流与参考电流的误差）来选择最优的控制动作。
- 在三相并网逆变器中的应用：在三相并网逆变器的电流内环控制中，MPC 利用逆变器的数学模型来预测下一个控制周期内不同电压矢量作用下的输出电流。具体来说，三相逆变器有八个基本电压矢量（包括六个有效矢量和两个零矢量）。在每个控制周期，MPC 检测实际输出电流值，并与参考电流值进行比较，计算出电流误差。然后，根据逆变器模型预测每个电压矢量作用下未来时刻的电流响应，并通过评估函数（如以电流误差的平方和最小为目标）来衡量每个电压矢量对减小电流误差的效果。最后，选择使评估函数值最小的电压矢量作为下一个控制周期的输出，直接发出调制波，从而实现对输出电流的精确控制。通过不断重复这个过程，使实际输出电流紧密跟踪参考电流，满足并网对电流质量的要求。
四、整体控制策略优势
- 稳定输出电压：电压外环 PI 控制能够有效地稳定三相输出电压，使其不受负载变化、电网电压波动等因素的影响，为内环电流控制提供稳定的工作电压，确保整个系统的稳定性。
- 精确电流控制：内环 MPC 电流模型预测控制利用逆变器的模型进行电流预测，能够快速准确地响应电流变化，通过比较八个矢量并选择最优矢量，直接发调制波，实现对输出电流的精确跟踪控制，从而提高并网电流的电能质量，降低谐波畸变率，提高功率因数。
- 动态响应快：这种双环控制策略结合了 PI 控制器的稳定性和 MPC 的快速动态响应能力。当系统受到扰动（如负载突变、电网电压暂降等）时，电压外环 PI 控制能够迅速调整输出电压，内环 MPC 电流控制能够快速跟踪参考电流的变化，使逆变器能够快速适应工况变化，减少对电网的冲击，提高系统的可靠性和稳定性。

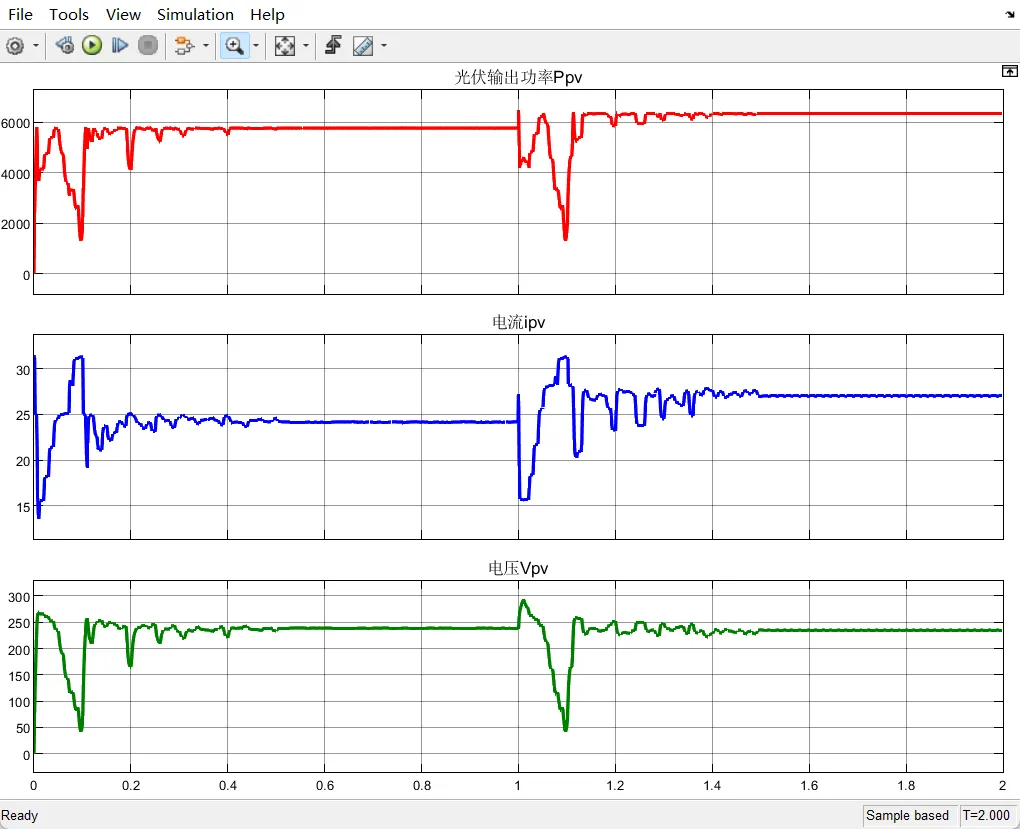

⛳️ 运行结果
