一、应用背景
在海洋探索、环境监测、军事侦察等领域，无人机（UAV）和无人水下航行器（AUV）的协同作业越来越受到关注。无人机具有快速部署、大范围覆盖和高机动性的优势，能够快速抵达目标区域并进行空中侦察和监测。无人水下航行器则可深入水下，获取水下的详细信息，如海洋地形、水质参数、水下生物分布等。实现无人机对无人水下航行器的捕获，能有效整合两者优势，拓展作业范围和功能。例如，在海洋科考中，当 AUV 完成水下任务后，UAV 可将其捕获并带回基地，避免 AUV 自主返回可能面临的风险，同时节省回收时间和成本。在军事应用中，UAV 可快速定位并捕获执行完任务的 AUV，防止其被敌方获取。
二、无人机与无人水下航行器的特性
- 无人机特性：无人机依靠螺旋桨或喷气发动机产生升力和推进力，可在不同高度飞行，飞行速度较快，通常可达数十到数百公里每小时。其配备多种传感器，如光学相机、红外相机、激光雷达等，能够快速获取大面积的地理信息和目标特征。然而，无人机受限于能源供应，续航时间一般较短，通常在几十分钟到数小时之间。
- 无人水下航行器特性：无人水下航行器通过螺旋桨、喷水推进器等方式在水下运动，其速度相对较慢，一般在几节到十几节（1 节 = 1 海里 / 小时）。AUV 装备有高度计、声纳、水质传感器等，用于探测水下环境和收集相关数据。由于水下环境复杂，AUV 需要具备良好的耐压、密封和抗干扰能力。同时，其能源供应也面临挑战，电池容量有限，影响作业时间和范围。
三、捕获过程的关键环节及原理
（一）定位与导航
- 无人机定位 AUV：
- 基于视觉的定位：无人机可利用光学相机或红外相机对水面进行扫描。当 AUV 接近水面时，其外形、颜色等特征可与水面背景形成对比，被无人机相机识别。通过图像处理技术，如边缘检测、目标识别算法，确定 AUV 的位置和姿态信息。例如，利用 Haar 特征级联检测器可快速检测出 AUV 的轮廓，再通过姿态估计算法获取其姿态角。
- 基于声纳的定位：在较远距离或视觉受限的情况下，无人机可搭载声纳设备。声纳发出超声波，遇到水下的 AUV 后反射回来，通过测量超声波往返时间和角度，计算 AUV 的位置。这种方法不受光照条件影响，能在夜间或恶劣天气下工作。
- 导航引导：无人机根据获取的 AUV 位置信息，结合自身的导航系统（如全球定位系统 GPS、惯性导航系统 INS），规划飞行路径，引导无人机飞向 AUV。导航算法通常采用路径规划算法，如 A * 算法、Dijkstra 算法等，考虑无人机的飞行限制（如最大飞行速度、转弯半径）和环境因素（如障碍物），生成最优飞行路径。
（二）捕获机构与操作
- 捕获机构设计：
- 机械臂捕获：无人机可配备可伸缩的机械臂，机械臂末端安装有夹具或吸盘。当无人机接近 AUV 时，机械臂伸展，夹具或吸盘对准 AUV 的特定部位（如外壳上的凸起、固定环等）进行抓取或吸附。夹具通常采用电动或液压驱动，通过控制电机或液压系统调整夹紧力度，确保牢固抓取 AUV。
- 网兜捕获：对于一些小型 AUV，可采用网兜捕获方式。无人机携带网兜飞行至 AUV 上方，将网兜放下，利用 AUV 自身的浮力或通过控制 AUV 上浮进入网兜。然后，无人机拉起网兜，完成捕获。
- 操作控制：无人机通过控制系统精确控制捕获机构的动作。控制系统接收来自传感器的信息，如机械臂的位置反馈、夹具的夹紧力反馈等，根据预设的控制策略，实时调整捕获机构的运动参数。例如，当夹具接近 AUV 时，控制系统逐渐减小机械臂的运动速度，防止碰撞 AUV；在夹紧 AUV 后，根据夹紧力反馈调整电机电流，确保夹紧牢固。
（三）协同与通信
- 协同作业：无人机和无人水下航行器在捕获过程中需要协同作业。AUV 在接近水面时，可通过水声通信或其他无线通信方式向无人机发送自身状态信息，如位置、速度、剩余电量等，帮助无人机更好地规划捕获策略。同时，无人机也可向 AUV 发送指令，如调整上浮速度、姿态等，以便顺利完成捕获。
- 通信保障：由于无人机在空气中，AUV 在水下，两者通信面临挑战。常用的通信方式包括水声通信（用于水下部分）、射频通信（用于水上部分）以及卫星通信（实现长距离、跨区域通信）。为确保通信稳定，需要采用抗干扰技术、信号增强技术等，保证信息准确传输。例如，在水声通信中，采用扩频通信技术，降低噪声干扰，提高通信质量。
实现无人机对无人水下航行器的捕获，需要综合考虑两者的特性，通过定位导航、捕获机构操作以及协同通信等关键环节的有效配合，确保捕获过程的安全、准确和高效。

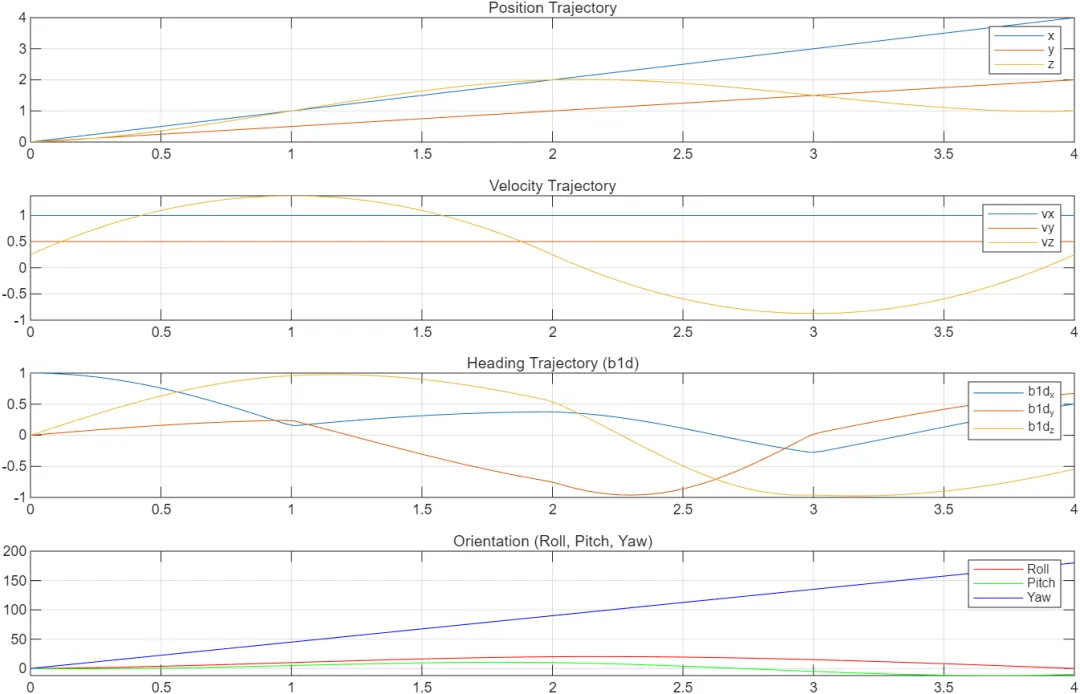

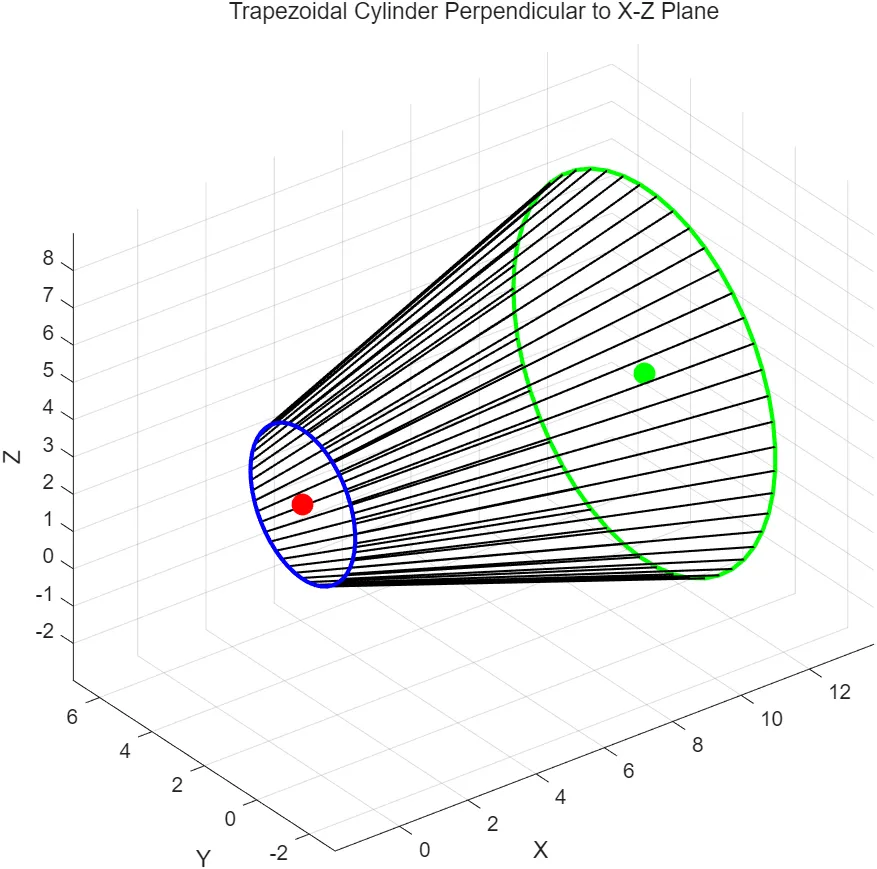

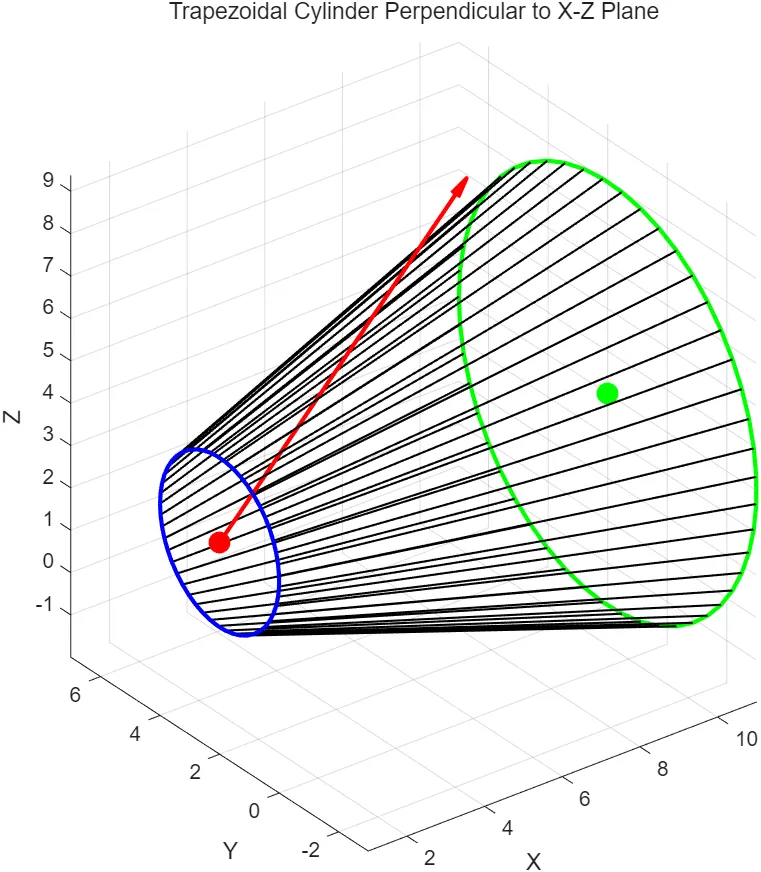

⛳️ 运行结果
📣 部分代码
% rotatable
% Given point coordinates, quaternion, and dimensions
x = 1; % example value for x
y = 2; % example value for y
z = 3; % example value for z
qw = 1; % example quaternion w-component
qx = 0; % example quaternion x-component
qy = 0; % example quaternion y-component
qz = 0; % example quaternion z-component
r = 2; % radius of the circle
% Direction vector from the quaternion
directions = [2 * (qx .* qz + qw .* qy);
2 * (qy .* qz - qw .* qx);
1 - 2 * (qx.^2 + qy.^2)];
% Define the angle range for the circle
theta = linspace(0, 2*pi, 100);
% Calculate the circle in the yz-plane (before rotation)
yc = r * cos(theta);
zc = r * sin(theta);
xc = zeros(size(theta)); % Circle is initially in the yz-plane
% Combine into a 3xN matrix of points (before rotation)
circle_points = [xc; yc; zc];
% Rotation matrix derived from quaternion
R = [1 - 2*qy^2 - 2*qz^2, 2*qx*qy - 2*qz*qw, 2*qx*qz + 2*qy*qw;
2*qx*qy + 2*qz*qw, 1 - 2*qx^2 - 2*qz^2, 2*qy*qz - 2*qx*qw;
2*qx*qz - 2*qy*qw, 2*qy*qz + 2*qx*qw, 1 - 2*qx^2 - 2*qy^2];
% Apply the rotation to the circle points
rotated_circle_points = R * circle_points;
% Translate the circle to the given point (x, y, z)
xc_rotated = rotated_circle_points(1, :) + x;
yc_rotated = rotated_circle_points(2, :) + y;
zc_rotated = rotated_circle_points(3, :) + z;
% Create the 3D plot
figure;
hold on;
% Plot the rotated circle
plot3(xc_rotated, yc_rotated, zc_rotated, 'b-', 'LineWidth', 2); % Circle
% Plot the direction vector
quiver3(x, y, z, directions(1), directions(2), directions(3), 'r', 'LineWidth', 2);
% Plot the center point
plot3(x, y, z, 'ro', 'MarkerSize', 10, 'MarkerFaceColor', 'r');
% Axis labels and title
xlabel('X');
ylabel('Y');
zlabel('Z');
title('Rotated Circle Perpendicular to Given Direction');
grid on;
axis equal;
view(3);
hold off;
