⼀、了解SuperPOD的构建

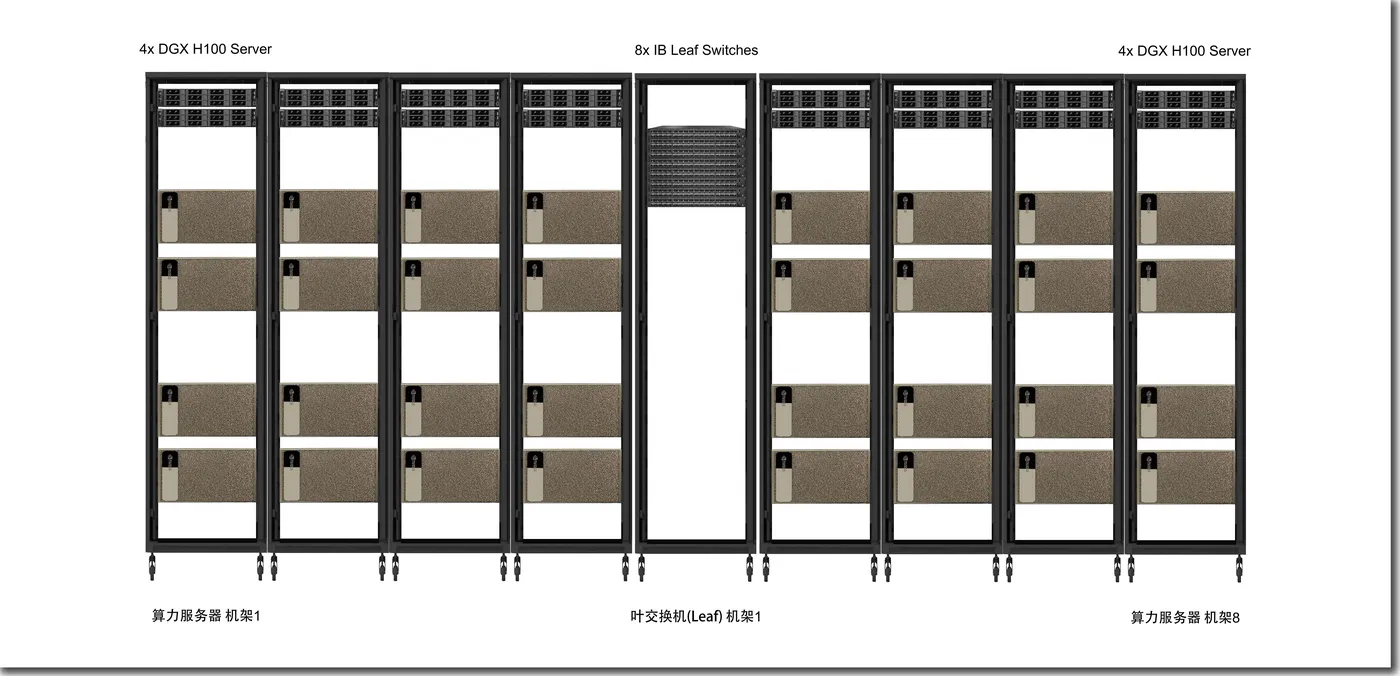

图1可扩展单元(SU)

H100/H200算力集群系统中，通常使用可扩展单元(SU)，作为一个基本单元进行管理，每个扩展单元包含32台DGX H100/H200服务器,分布在8个机架中，总共256个GPU，配备8台叶交换机(图1示)，分别位于叶交换机机架左、右两侧，使服务器到交换机连接距离最短。

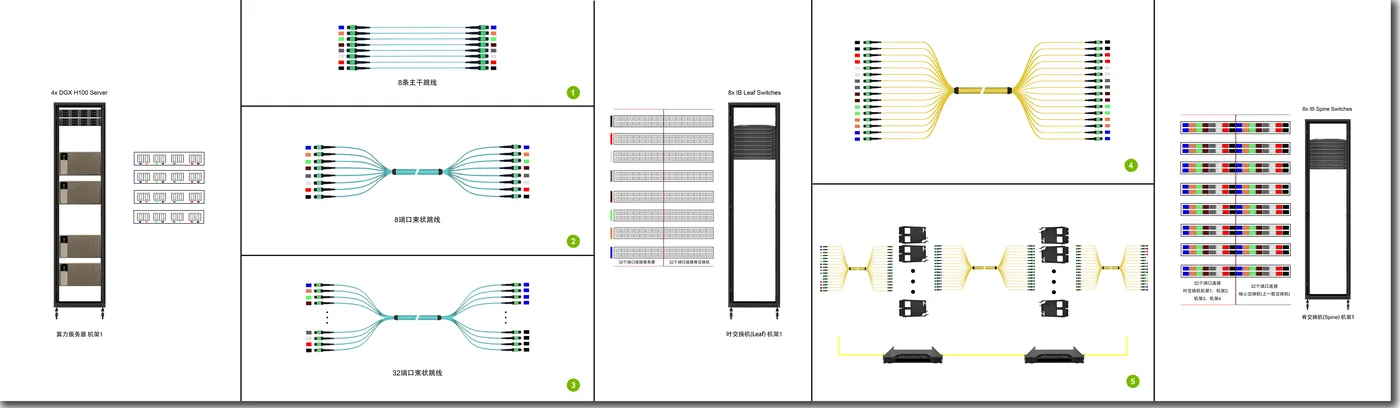

图2算力集群布线

服务器→叶交换机→脊交换机布线(图2示)，是构建高带宽、低延迟、可扩展数据中心网络的核心设计思路，使用叶脊(Spine-Leaf)网络架构将设备进行连接，其中服务器与叶交换机同处于一个SU内，连接距离较短(通常在几米到几十米内)，优先使用多模光纤跳线或DAC高速线缆进行点对点布线，叶交换机与脊交换机连接距离较远(在上百米到数公里)，使用单模跳线进行点对点或结构化布线，具体选择哪种布线方式，可根据项目需求而定。

二、服务器到叶交换机(点对点布线)

图3可扩展单元(SU)内的连接

服务器到叶节点布线(图3示)，使用主干或束状两种规格跳线进行布线，目的都是将每台服务器中相应颜色的接口，连接到相同颜色的叶节点交换机(图4示)，图中4台服务器的蓝色接口，将连接到蓝色标识叶交换机的01~04口，单台叶交换机可提供32个端口用于连接服务器，而剩余的32个端口将用于连接脊交换机，8台叶交换机组成的交换机机架，可以无损接入32台DGX H100服务器。

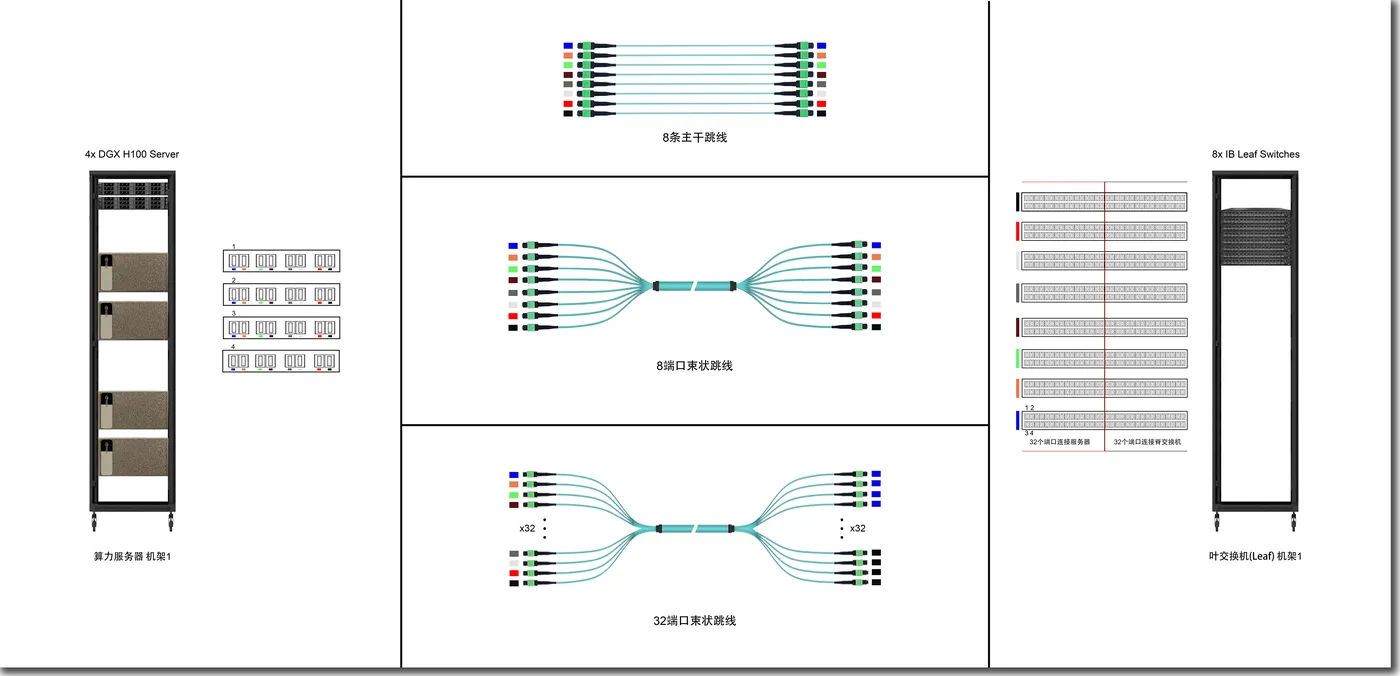

图4服务器与叶交换机布线选择

三、叶交换机到脊交换机(点对点/结构化布线)

图5跨单元之间的连接

跨单元集群组网(图5示)，我们除了可以使用跳线进行点对点布线外，也可以使用配线架和模块盒进行结构化布线(图6示)，将脊节点/叶节点的所有端口映射到适配器模块上，另一个节点连接到配线架上对应的端口，完成布线工作，结构化布线在大规模集群的集中配线和管理有着显著优势，配线架的标签记录让故障定位、链路追踪、容量管理高效便捷，通过配线架跳接，无需改动主干线路即可轻松完成增加、移除或更改连接设备，支持资源的灵活调度。

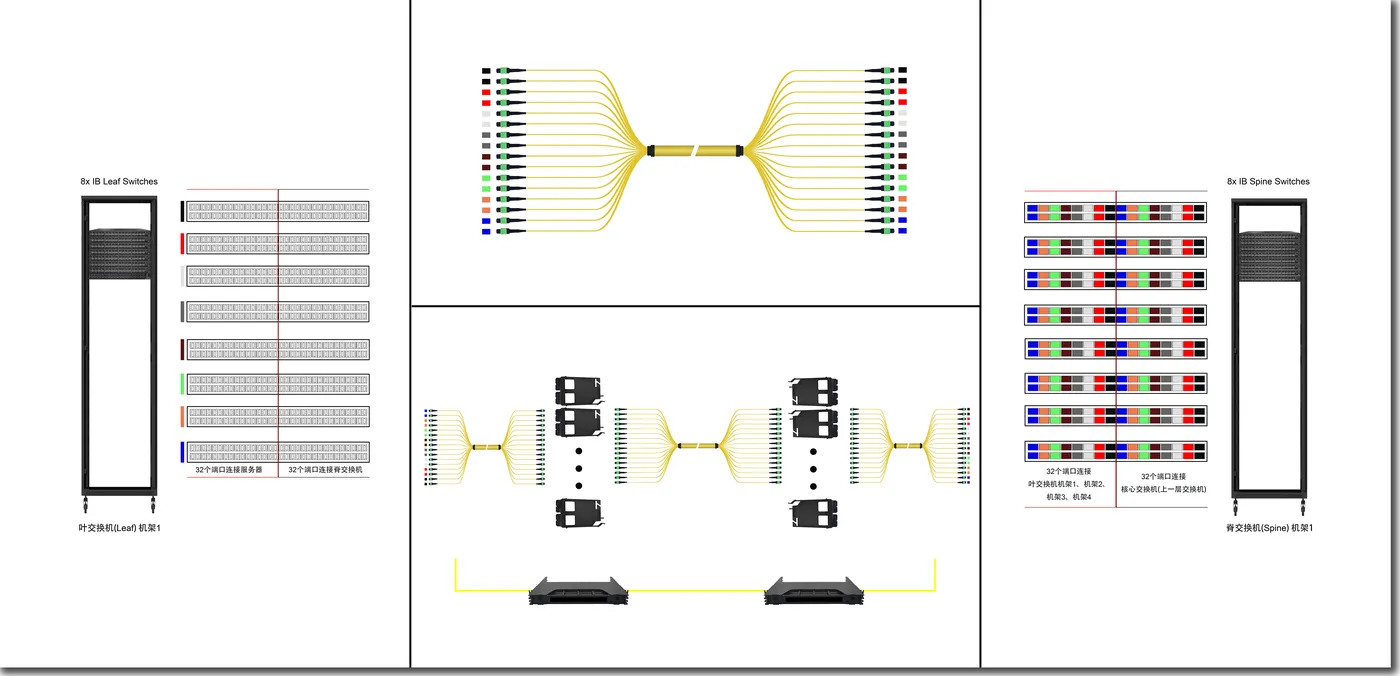

图6叶交换机与脊交换机布线选择

四、产品清单

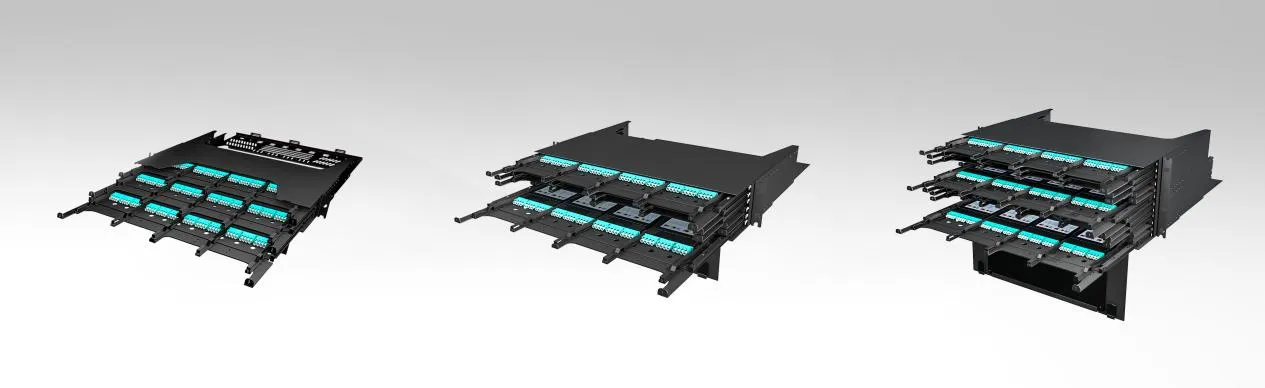

光纤配线架

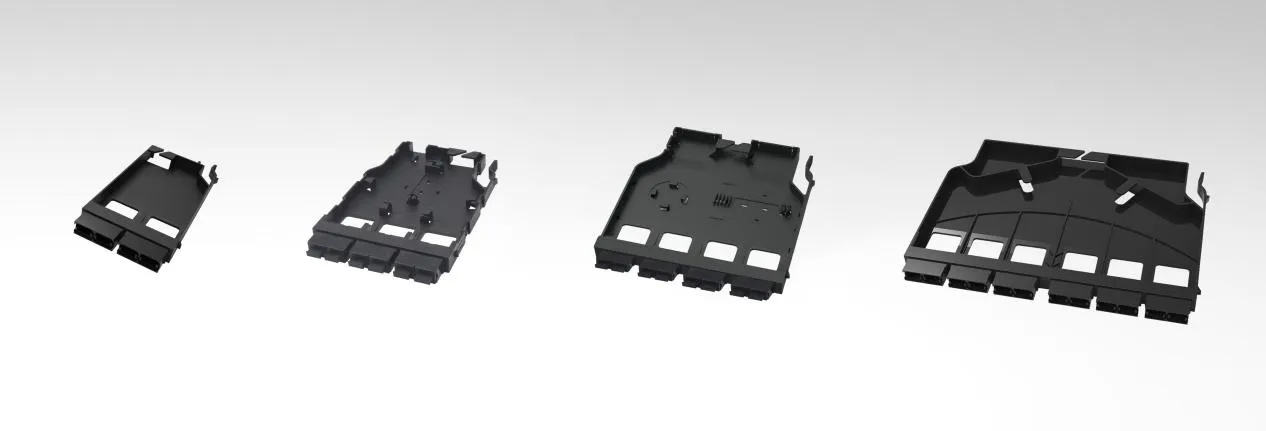

适配器模块

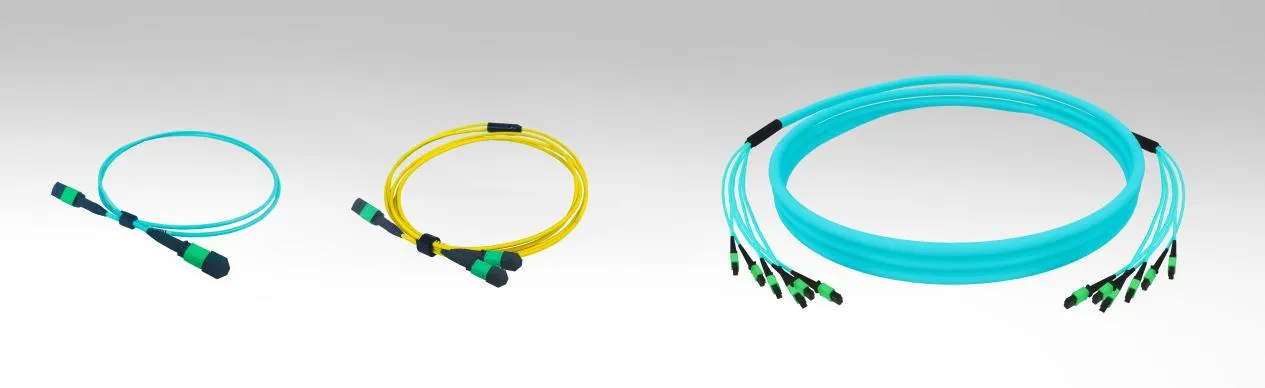

高速线缆MPO/MTP

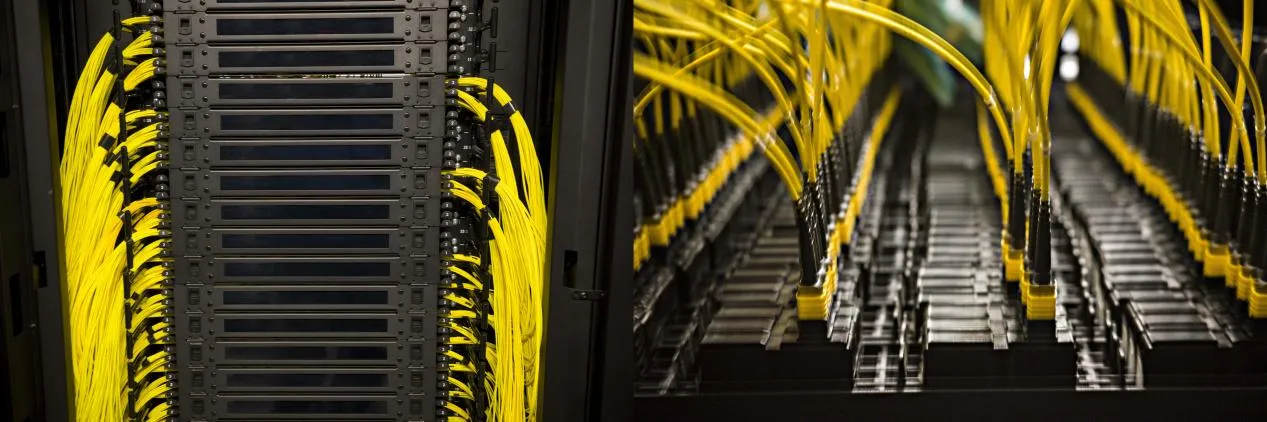

结构化布线部署
