一、引言

随着无人机技术的不断发展，自主垂直起降（VTOL）无人机在众多领域得到了广泛应用。实现无人机在移动车辆上着陆，能拓展无人机的应用场景，如应急救援、物流配送等。通过仿真研究这一过程，有助于深入理解其原理与关键技术，提高着陆的安全性与准确性。

二、自主垂直起降无人机技术背景

（一）垂直起降原理

自主垂直起降无人机通常采用多旋翼或倾转旋翼等布局。多旋翼无人机通过调整各个旋翼的转速来产生不同方向的力和力矩，实现垂直起降、悬停及飞行姿态控制。例如，当所有旋翼转速增加，产生的升力大于无人机重力时，无人机垂直上升；反之则下降。倾转旋翼无人机在起飞和着陆阶段，旋翼处于垂直状态，类似直升机产生垂直升力；在巡航阶段，旋翼倾转至水平方向，像固定翼飞机一样产生向前的推力，兼具直升机垂直起降和固定翼飞机高速巡航的优点。

（二）应用需求

应急救援：在自然灾害或紧急事件现场，移动车辆可快速抵达事发地点，无人机从移动车辆上起降，能迅速对受灾区域进行侦察、投放救援物资等，提高救援效率。
物流配送：对于一些交通不便或需要快速响应的地区，无人机从移动的配送车辆上起飞，可直接将货物送达目的地，缩短配送时间，提高物流效率。

三、移动车辆着陆面临的挑战

（一）车辆运动带来的影响

位置与姿态变化：移动车辆在行驶过程中，其位置和姿态不断改变，这要求无人机能够实时感知车辆的运动状态，并相应调整自己的飞行轨迹和姿态，以准确降落在车辆指定位置。例如，车辆在转弯、加速或减速时，其姿态会发生变化，无人机需及时做出反应。
振动与颠簸：车辆行驶时会产生振动和颠簸，这增加了无人机着陆的难度。振动可能影响无人机的传感器精度，颠簸可能导致车辆上的着陆平台不稳定，无人机需要具备一定的抗干扰能力，确保着陆过程的平稳。

（二）环境因素

气象条件：风、雨、雪等气象条件会对无人机飞行和着陆产生显著影响。强风会改变无人机的飞行轨迹，使其难以保持稳定的下降路径；降雨和降雪可能影响无人机的视线和传感器性能，增加着陆风险。
障碍物与遮挡：周围环境中的障碍物可能遮挡无人机与车辆之间的通信信号或传感器的视线，影响无人机对车辆位置和状态的准确感知，需要合理规划飞行路径并采用可靠的传感器技术来应对。

四、仿真原理

（一）建模

无人机模型：建立无人机的动力学模型，包括其运动方程、姿态控制方程等。例如，多旋翼无人机的动力学模型需考虑旋翼产生的升力和力矩与无人机姿态、位置之间的关系。通过这些模型，可以模拟无人机在不同控制指令下的飞行状态。
移动车辆模型：构建移动车辆的运动模型，描述其位置、速度、加速度以及姿态的变化。考虑车辆的行驶动力学，如转向、加减速等运动特性，为无人机提供动态的着陆目标。
环境模型：创建包含气象条件和障碍物的环境模型。对于气象条件，可设定不同强度的风场、降水等参数；对于障碍物，定义其位置、形状和尺寸。环境模型为无人机着陆仿真提供真实的外界干扰因素。

（二）传感器模拟

视觉传感器：模拟无人机上的视觉传感器，如摄像头。通过图像处理算法，识别移动车辆上的着陆标志或特征点，获取车辆的位置、姿态信息以及与无人机的相对距离和角度。例如，利用计算机视觉技术中的特征提取和匹配算法，在图像中找到着陆平台的关键特征，计算其在图像中的位置，进而推算出实际空间中的位置关系。
雷达传感器：模拟雷达传感器，通过发射和接收电磁波，测量无人机与车辆之间的距离和相对速度。雷达传感器能够在恶劣气象条件下提供可靠的距离信息，与视觉传感器形成互补，提高无人机对车辆状态感知的准确性和可靠性。

（三）控制算法

轨迹规划算法：采用路径规划算法，根据无人机的初始位置、移动车辆的运动轨迹以及环境信息，规划出一条安全、可行的着陆轨迹。例如，使用 A * 算法或 Dijkstra 算法在二维或三维空间中搜索最优路径，同时考虑避开障碍物和满足无人机的动力学约束。
姿态控制算法：运用姿态控制算法，确保无人机在着陆过程中保持稳定的姿态。常见的控制算法有比例 - 积分 - 微分（PID）控制算法，通过实时调整无人机各个旋翼的转速，使无人机的姿态角跟踪期望的姿态，以平稳降落在移动车辆上。

五、仿真的意义与应用

（一）验证与优化技术方案

通过仿真，可以在虚拟环境中对无人机自主着陆移动车辆的各种技术方案进行验证和优化。例如，测试不同的传感器配置、控制算法以及轨迹规划策略，评估其在各种工况下的性能，找出最优方案，降低实际试验成本和风险。

（二）训练与培训

为操作人员提供虚拟训练环境，使其熟悉无人机在移动车辆上着陆的操作流程和应对各种情况的方法。通过模拟不同的天气条件、车辆运动状态以及突发故障，提高操作人员的应急处理能力和操作熟练度。

（三）系统性能评估

在实际部署之前，利用仿真评估整个系统的性能，包括着陆成功率、着陆精度、对不同环境条件的适应性等。根据仿真结果，对系统进行改进和完善，确保实际运行时的可靠性和稳定性。

六、结论

自主垂直起降无人机移动车辆着陆仿真综合涉及无人机技术、移动车辆动力学、传感器技术以及控制算法等多个领域。通过建立精确的模型、模拟实际环境和运用有效的控制算法，能够深入研究这一复杂过程的原理和关键技术。仿真对于验证技术方案、培训操作人员以及评估系统性能具有重要意义，有助于推动无人机在移动平台着陆技术的发展，拓展其在更多领域的应用。

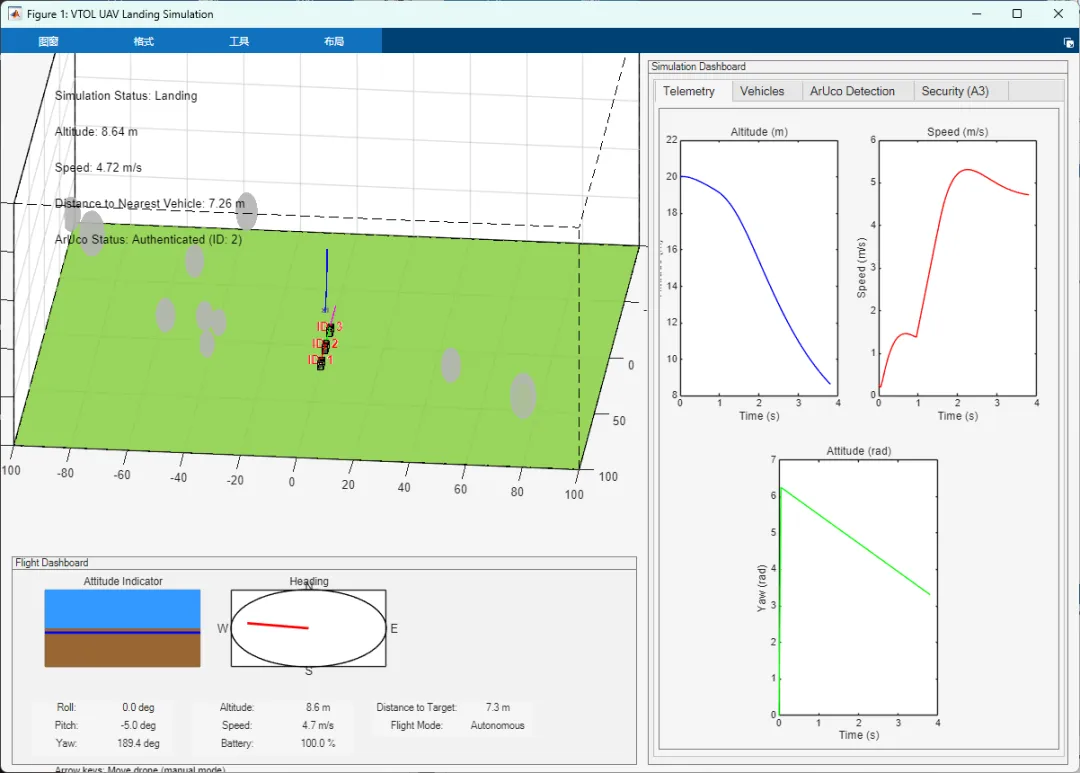

⛳️ 运行结果

🔗 参考文献

📣 部分代码

classdef Visualizer < handle

% Visualizer - Class for visualizing the simulation

properties

% References to simulation objects

environment

vehicles

drone

% Visualization properties

figure

axes

% View properties

currentView = 'third-person' % 'third-person', 'drone-pov', 'top-down'

% Camera properties

cameraPosition = [0, -50, 30]

cameraTarget = [0, 0, 0]

cameraUp = [0, 0, 1]

% Trajectory visualization

droneTrajectory = []

vehicleTrajectories = {}

maxTrajectoryPoints = 100

% HUD elements

hudAxes

hudElements = struct()

end

methods

function obj = Visualizer(environment, vehicles, drone)

% Constructor

obj.environment = environment;

obj.vehicles = vehicles;

obj.drone = drone;

% Initialize vehicle trajectories

obj.vehicleTrajectories = cell(1, length(vehicles));

for i = 1:length(vehicles)

obj.vehicleTrajectories{i} = [];

end

function setupFigure(obj, fig)

% Setup figure and axes

obj.figure = fig;

% Create main 3D axes (adjusted to fit above flight dashboard)

obj.axes = axes('Parent', fig, 'Position', [0.01, 0.31, 0.58, 0.68]); % Top 70% of left 60%

hold(obj.axes, 'on');

grid(obj.axes, 'on');

box(obj.axes, 'on');

% Set initial view

obj.updateView();

% Create HUD axes (overlay)

obj.hudAxes = axes('Parent', fig, 'Position', [0, 0, 1, 1], ...

'Color', 'none', 'XColor', 'none', 'YColor', 'none', ...

'ZColor', 'none', 'Box', 'off', 'Visible', 'off');

hold(obj.hudAxes, 'on');

axis(obj.hudAxes, [0 1 0 1]);

% Setup HUD elements

obj.setupHUD();

end

function setupHUD(obj)

% Setup HUD elements

% Status text

obj.hudElements.statusText = text(obj.hudAxes, 0.05, 0.95, '', ...
