一、引言
在现代自动化领域，多机器人协同工作的场景日益增多，如智能仓储、工业制造、灾难救援等。路径规划作为多机器人系统的关键技术，旨在为每个机器人找到从起始点到目标点的最优或近似最优路径，同时避免机器人之间以及与环境障碍物的碰撞。Q - Learning 作为一种经典的强化学习算法，为多机器人路径规划提供了一种有效的解决方案。通过模拟机器人在环境中的探索与学习过程，Q - Learning 能够使机器人逐步找到高效的路径规划策略。
二、多机器人路径规划的挑战
（一）环境复杂性
实际应用中的环境往往包含各种形状和分布的障碍物，如在智能仓储中，货架、通道设施等都会对机器人的行动造成限制。而且环境可能是动态变化的，例如在灾难救援场景中，废墟的结构可能会随着时间或救援行动而改变，这要求机器人能够实时适应环境变化，调整路径。
（二）机器人间的协作与冲突
多机器人系统中，多个机器人需要在同一空间内协同工作。一方面，它们需要相互协作以完成共同任务，如在工业制造中，不同机器人可能负责不同的加工工序，需要按照一定顺序传递工件。另一方面，机器人之间可能会发生路径冲突，例如两个机器人同时试图通过一个狭窄通道，这就需要合理的协调机制来避免碰撞，确保系统的高效运行。
（三）路径规划的实时性
在许多实际应用场景中，对路径规划的实时性要求很高。例如在物流配送中，机器人需要快速响应订单，及时规划出最优路径，以提高配送效率。如果路径规划时间过长，可能会导致任务延误，影响整个系统的性能。
三、Q - Learning 算法原理
（一）强化学习基础概念
强化学习是一种智能体（agent）通过与环境（environment）进行交互，根据环境反馈的奖励（reward）信号来学习最优行为策略的机器学习方法。智能体在环境中采取行动（action），环境根据智能体的行动转移到新的状态（state），并给予智能体一个奖励值。智能体的目标是通过不断尝试不同的行动，学习到一种策略，使得长期累积奖励最大化。

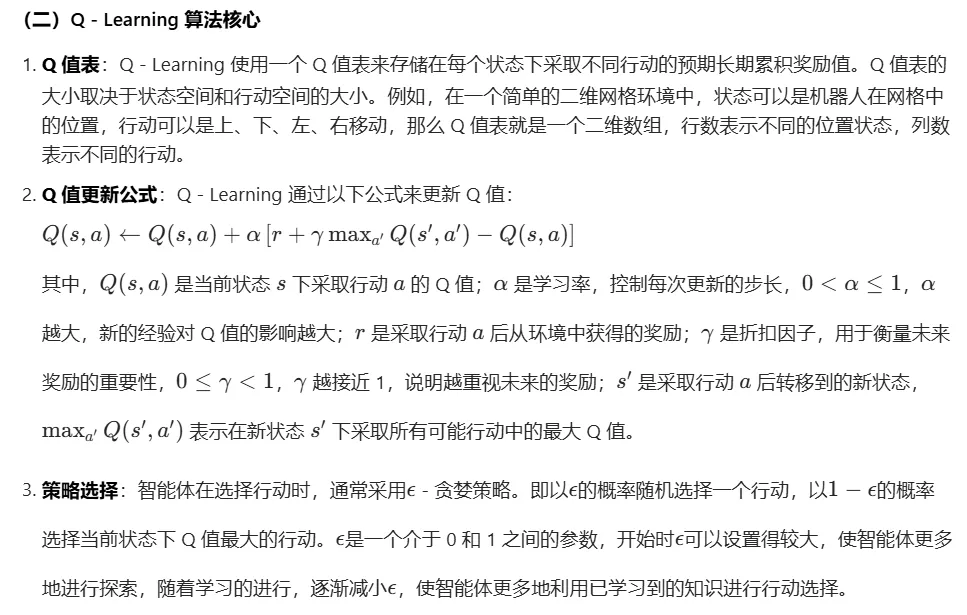

（二）Q - Learning 算法核心
四、基于 Q - Learning 的多机器人路径规划原理
（一）状态定义
在多机器人路径规划中，每个机器人的状态不仅包括其自身在环境中的位置信息，还可能包括周围环境信息（如障碍物位置）以及其他机器人的位置信息。例如，可以将每个机器人的状态定义为一个向量，包含自身坐标、距离最近障碍物的距离、周围一定范围内其他机器人的坐标等。这样的状态定义能够使机器人全面了解自身所处的环境，为路径规划提供充足的信息。
（二）行动定义
机器人的行动通常定义为在环境中的移动方向，如上下左右移动、转向等。对于多机器人系统，还需要考虑机器人之间的协作行动，例如等待其他机器人通过某一区域后再行动，或者按照预定顺序依次通过狭窄通道等。这些行动的选择需要根据当前状态和 Q 值表来确定。
（三）奖励设计
奖励的设计对于引导机器人学习到合理的路径规划策略至关重要。一般来说，当机器人成功避开障碍物、避免与其他机器人碰撞并朝着目标点移动时，给予正奖励；当机器人碰撞到障碍物或与其他机器人发生冲突时，给予负奖励。例如，机器人每成功移动一步靠近目标点，可获得一个小的正奖励；而当发生碰撞时，给予一个较大的负奖励。此外，为了鼓励机器人尽快到达目标点，可以设置随着时间推移奖励逐渐减少的机制，促使机器人寻找更高效的路径。
（四）多机器人协作与冲突解决
在多机器人系统中，为了实现协作并解决冲突，每个机器人在更新 Q 值和选择行动时，需要考虑其他机器人的状态和行动。一种常见的方法是采用分布式 Q - Learning，每个机器人独立维护自己的 Q 值表，并通过与其他机器人进行信息交互来协调行动。例如，机器人之间可以定期交换位置信息和当前的 Q 值表，以便每个机器人能够根据全局信息调整自己的行动策略。当检测到路径冲突时，机器人可以根据预先设定的规则（如优先级）或通过协商来决定哪个机器人先行动，从而避免碰撞。
五、演示实现
（一）环境建模
在演示中，首先需要对机器人所处的环境进行建模。可以使用二维或三维网格来表示环境，网格中的每个单元格可以表示为空闲、障碍物或目标点。通过在网格中设置不同的单元格属性，模拟实际环境中的各种情况。
（二）机器人模型
为每个机器人建立模型，包括其位置、速度、行动能力等属性。机器人根据环境信息和自身的 Q 值表在环境中进行移动，同时更新自己的状态和 Q 值表。
（三）可视化展示
通过图形化界面将机器人在环境中的行动过程进行可视化展示。可以实时显示机器人的位置、移动轨迹、Q 值表的更新情况等，帮助用户直观地理解基于 Q - Learning 的多机器人路径规划过程。
六、结论
基于 Q - Learning 实现的多机器人路径规划通过强化学习的方式，使机器人能够在复杂环境中自主学习最优路径规划策略，同时解决多机器人之间的协作与冲突问题。通过合理定义状态、行动和奖励，以及采用适当的协作机制，能够有效地实现多机器人在不同场景下的高效路径规划。演示实现则为理解和验证这一过程提供了直观的方式，有助于进一步研究和优化多机器人路径规划算法，推动其在实际应用中的发展。

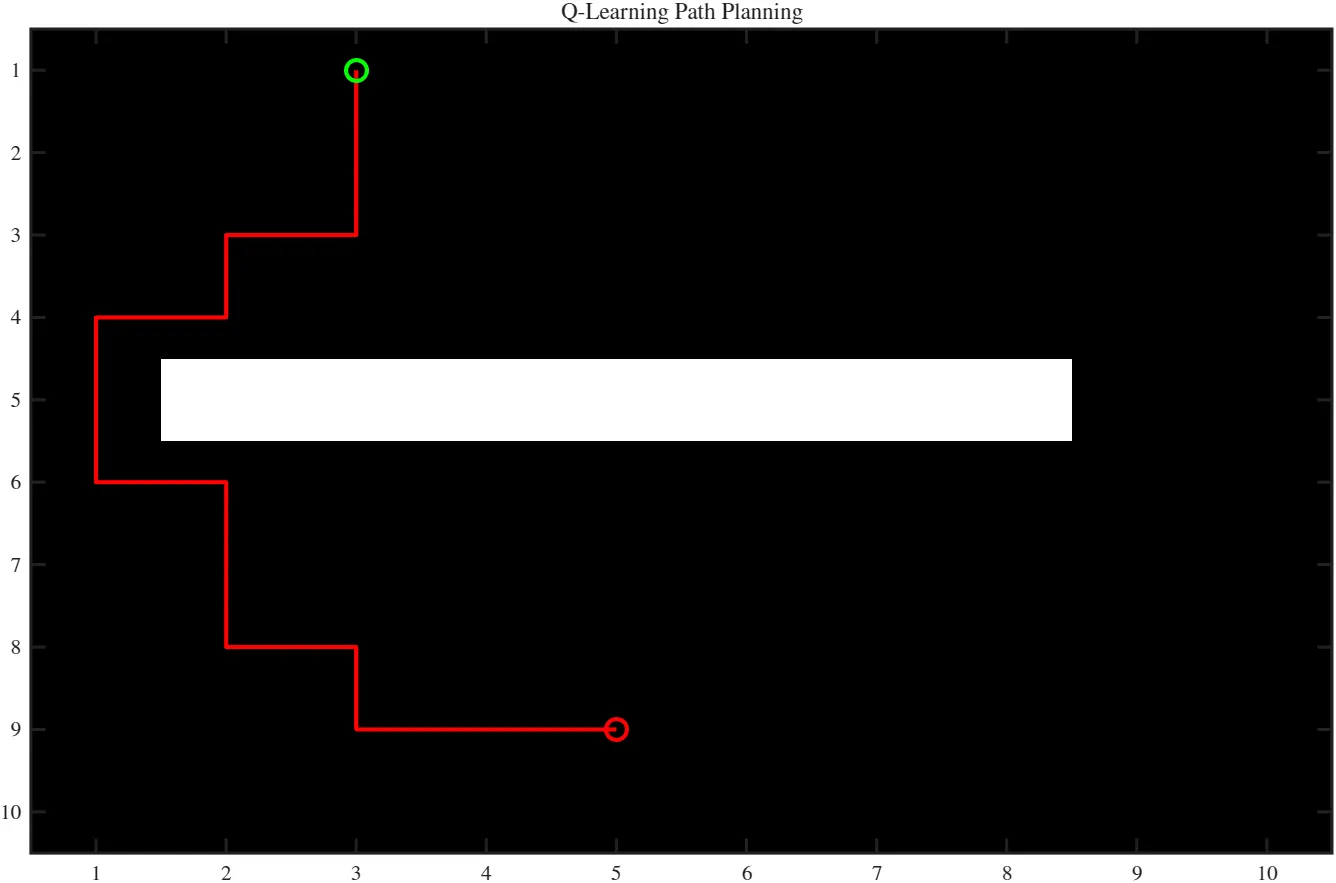

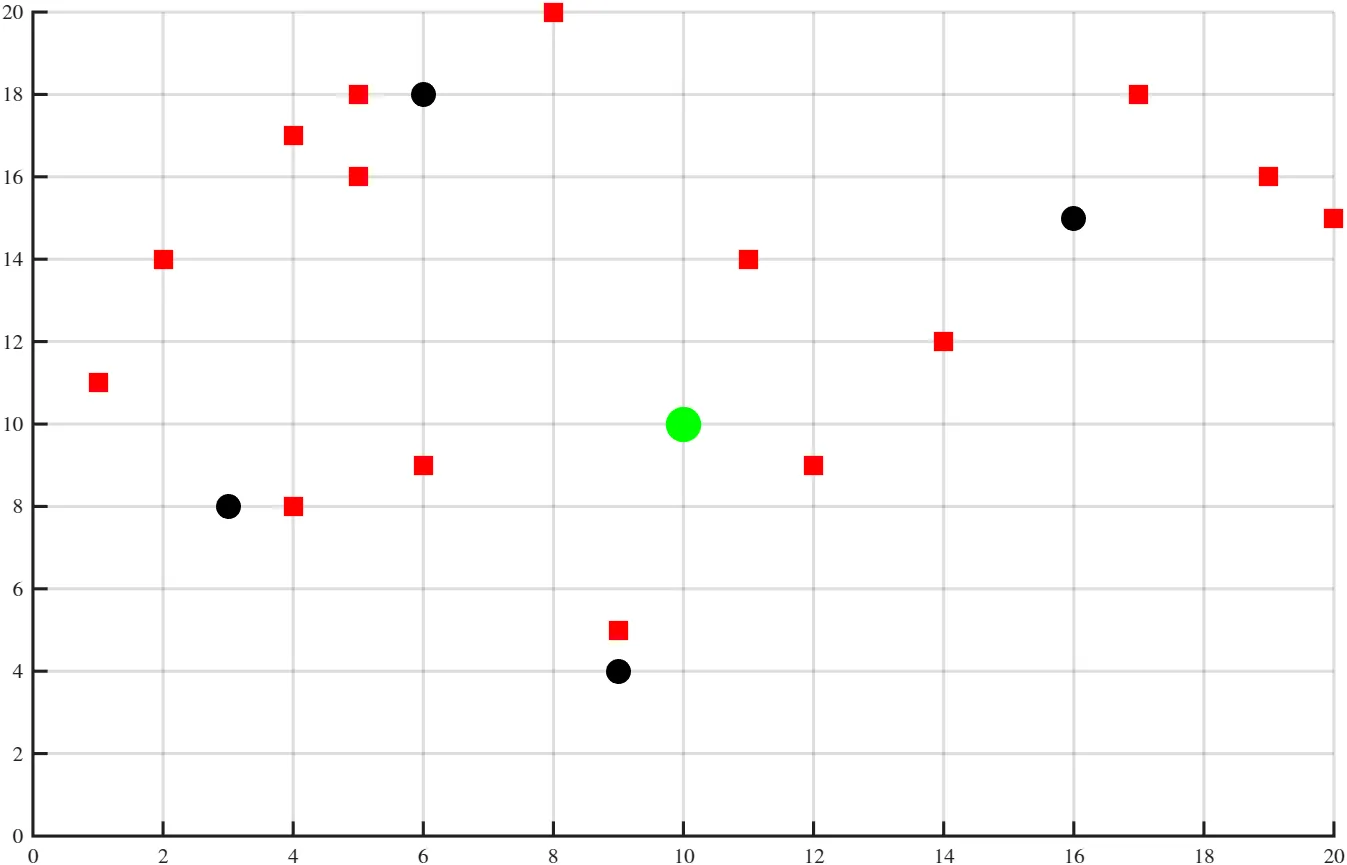

⛳️ 运行结果
📣 部分代码
clc; clear; close all;
% Get Grid Size
gridSize = input('Enter Grid Size as [rows cols]: ');
% Get Number of Robots
numRobots = input('Enter Number of Robots: ');
% Get Number of Obstacles
numObstacles = input('Enter Number of Obstacles: ');
% Generate Grid
[X, Y] = meshgrid(1:gridSize(2), 1:gridSize(1));
% Plot Grid
figure; hold on;
plot(X, Y, 'k.'); % Plot grid points
xlim([0 gridSize(2)+1]);
ylim([0 gridSize(1)+1]);
grid on;
set(gca, 'XTick', 1:gridSize(2), 'YTick', 1:gridSize(1), 'GridAlpha', 0.3);
xlabel('X'); ylabel('Y'); title('Ordinary Grid');
hold off;
disp("Generating grid...");
% Generate random obstacles
obstacles = randi([1 gridSize(1)], numObstacles, 2);
% Generate random robot positions
robotPositions = randi([1 gridSize(1)], numRobots, 2);
% Set a goal position
goalPos = randi([1 gridSize(1)], 1, 2);
% Q-Learning Parameters
gamma = 0.95;
alpha = 0.1;
epsilon = 0.1;
episodes = 500;
actions = [0 1; 0 -1; -1 0; 1 0]; % Right, Left, Up, Down
Q_table = zeros(gridSize(1), gridSize(2), 4);
pathLengths = zeros(numRobots, 1);
% Training Loop
tic;
for ep = 1:episodes
for r = 1:numRobots
pos = robotPositions(r, :);
steps = 0;
while ~isequal(pos, goalPos) && steps < (gridSize(1) * gridSize(2))
steps = steps + 1;
if rand < epsilon
actionIdx = randi(4);
else
[~, actionIdx] = max(Q_table(pos(1), pos(2), :));
end
newPos = max(min(pos + actions(actionIdx, :), gridSize), [1,1]);
if isequal(newPos, goalPos)
reward = 100;
elseif ismember(newPos, obstacles, 'rows')
reward = -10;
else
reward = -0.1;
end
Q_table(pos(1), pos(2), actionIdx) = ...
(1 - alpha) * Q_table(pos(1), pos(2), actionIdx) + ...
alpha * (reward + gamma * max(Q_table(newPos(1), newPos(2), :)));
pos = newPos;
end
pathLengths(r) = steps;
end
end
computationTime = toc;
disp("Plotting...");
% Visualization
figure; hold on;
axis([1 gridSize(1) 1 gridSize(2)]);
grid on;
axis equal;
set(gca, 'XTick', 1:gridSize(1), 'YTick', 1:gridSize(2), 'GridColor', 'k');
set(gca, 'YDir', 'normal');
xlabel('X'); ylabel('Y'); title('Multi-Robot Path Planning');
% Plot Grid
plot(obstacles(:,1), obstacles(:,2), 'rs', 'MarkerSize', 10, 'LineWidth', 2);
plot(goalPos(1), goalPos(2), 'r*', 'MarkerSize', 12, 'LineWidth', 2);
% Plot Robots
robotPlots = gobjects(numRobots, 1);
for r = 1:numRobots
robotPlots(r) = plot(robotPositions(r,1), robotPositions(r,2), ...
'go', 'MarkerSize', 10, 'MarkerFaceColor', 'g');
end
% Simulate Movement
collisionCount = 0;
robotPaths = cell(numRobots,1);
for r = 1:numRobots
pos = robotPositions(r, :);
path = pos;
while ~isequal(pos, goalPos) && size(path,1) < (gridSize(1) * gridSize(2))
[~, actionIdx] = max(Q_table(pos(1), pos(2), :));
newPos = max(min(pos + actions(actionIdx, :), gridSize), [1,1]);
if ismember(newPos, obstacles, 'rows')
collisionCount = collisionCount + 1;
break;
else
pos = newPos;
path = [path; pos];
end
end
robotPaths{r} = path;
end
% Metrics Calculation
truePositives = sum(pathLengths < (gridSize(1) * gridSize(2)));
falsePositives = collisionCount;
falseNegatives = numRobots - truePositives;
trueNegatives = numRobots - collisionCount;
precision = truePositives / numRobots;
accuracy = (truePositives) / numRobots;
f1_score = 2 * (precision * accuracy) / (precision + accuracy);
collisionAvoidanceRate = 1 - (collisionCount / numRobots);
% Print Metrics
fprintf('F1 Score: %.4f\n', f1_score);
fprintf('Accuracy: %.4f\n', accuracy);
fprintf('Precision: %.4f\n', precision);
fprintf('Collision Avoidance Rate: %.4f\n', collisionAvoidanceRate);
fprintf('Computation Time: %.4f seconds\n', computationTime);
% Animate Movement
maxSteps = max(cellfun(@(x) size(x,1), robotPaths));
trajPlots = gobjects(numRobots, 1);
for r = 1:numRobots
trajPlots(r) = plot(NaN, NaN, 'b-', 'LineWidth', 1.5);
end
for t = 1:maxSteps
for r = 1:numRobots
if t <= size(robotPaths{r},1)
set(robotPlots(r), 'XData', robotPaths{r}(t,1), 'YData', robotPaths{r}(t,2));
set(trajPlots(r), 'XData', robotPaths{r}(1:t,1), 'YData', robotPaths{r}(1:t,2));
end
end
pause(0.5);
end
hold off;
