电缆损坏目标检测数据集（1300张图片已划分、已标注）| AI训练适用于目标检测任务
一、前言
在电力系统的全生命周期管理中，输电电缆承担着核心能量传输任务。一旦发生断裂或雷击损伤，不仅会造成供电中断，还可能引发次生安全事故。传统人工巡检方式存在效率低、响应滞后、误检漏检率高等问题。随着深度学习与计算机视觉技术的成熟，基于目标检测模型的自动化巡检逐渐成为主流方案。
本篇文章将系统介绍一个专注于电缆损坏识别的目标检测数据集，并从数据结构、标注规范、模型适配性、工程落地价值等多个维度进行深入解析，帮助开发者快速完成从数据准备到模型训练的完整闭环。
数据集下载
链接:https://pan.baidu.com/s/1K1dNdAmQJ0eEEai9lk1Wow?pwd=xjic
提取码:xjic 复制这段内容后打开百度网盘手机App，操作更方便哦
电缆损坏目标检测数据集介绍
本数据集专注于电力系统中电缆损伤的目标检测任务，涵盖了电缆断裂及雷击损伤两类常见故障。数据集共包含 约1300张高质量图像，按训练、验证和测试集划分如下：
训练集（train/images）：用于模型训练
验证集（valid/images）：用于模型调参和验证
测试集（test/images）：用于模型性能评估
数据集包含 2个类别：
断裂（break）：反映电缆机械断裂情况

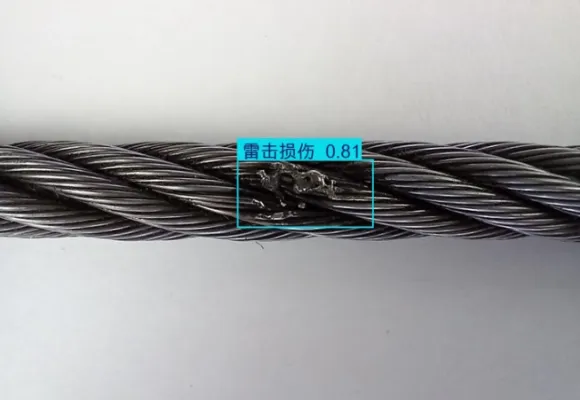

雷击损伤（thunderbolt）：记录电缆受到雷击后的损伤痕迹
所有图像均标注了目标的边界框信息，可直接用于目标检测模型（如YOLO系列、Faster R-CNN等）训练与评估。数据集旨在支持电力设备巡检自动化、故障预警及智能维护研究，为电力行业的安全运行和智能化管理提供数据支撑。
二、数据集概述
本数据集面向电力巡检场景下的电缆损伤检测任务构建，聚焦两类典型故障形态：
- break（断裂）：电缆发生机械性断裂、物理破损
- thunderbolt（雷击损伤）：电缆因雷击导致的烧蚀或外皮损伤
数据规模与划分

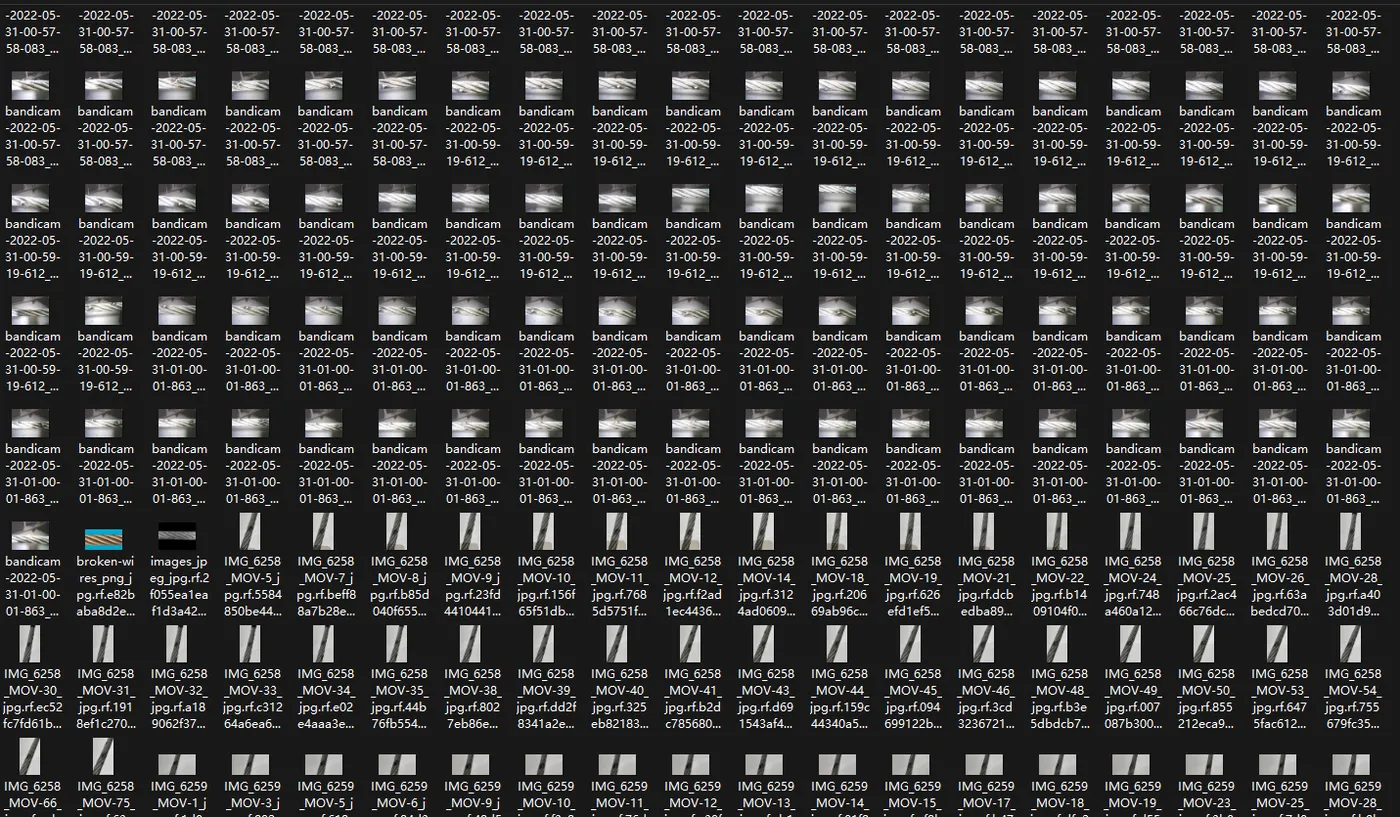

数据集总规模约 1300 张高质量图像，已完成标准化划分：
train/images # 训练集
valid/images # 验证集
test/images # 测试集
对应标签目录结构：
train/labels
valid/labels
test/labels
数据采用 YOLO 格式标注，每张图像均包含目标类别与归一化边界框坐标信息，可直接用于主流检测模型训练。
类别配置示例：
nc: 2
names: ['break', 'thunderbolt']
三、行业背景与技术意义
在新型电力系统建设背景下，电网运行的安全性与稳定性已成为能源数字化转型中的核心议题。输电电缆作为电力传输链路中的关键载体，其运行状态直接关系到供电连续性与公共安全。然而在复杂自然环境与长期负载作用下，电缆极易发生机械断裂、外皮破损、绝缘老化及雷击损伤等问题。尤其是在山区、高空或复杂地形区域，传统人工巡检方式不仅效率低下，而且存在较高的安全风险与漏检概率。随着无人机巡检、智能传感与计算机视觉技术的融合发展，基于深度学习的目标检测方法逐渐成为电力设备智能巡检的核心技术路径。
在众多检测框架中，以 Ultralytics 推出的 YOLO 系列模型为代表的单阶段检测算法，以及基于 Meta 研究提出的 Faster R-CNN 等两阶段检测算法，在工业缺陷识别领域表现出良好的泛化能力与部署适配性。它们通过端到端的特征提取与边界框回归机制，实现了对复杂背景下目标的高效识别。电缆损坏目标检测正是在这一技术背景下应运而生：通过构建高质量标注数据集，训练具备鲁棒性的检测模型，从而实现对电缆断裂与雷击损伤等典型故障的自动识别与风险预警。
本文所介绍的数据集围绕电缆损坏检测这一具体工程需求构建，强调场景真实性、类别定义清晰性与标注规范一致性，旨在为科研人员与工程开发者提供一个可直接用于模型训练与性能评估的标准化数据基础。通过系统化的数据组织结构与明确的类别划分，该数据集能够支持从模型验证、参数调优到工程部署的完整流程，推动电力巡检从“人工经验驱动”向“数据与算法驱动”转型。
1. 电缆故障的工程影响
电缆损伤问题在输配电系统中具有以下特征：
- 隐蔽性强
- 早期难以人工识别
- 故障扩展速度快
- 维修成本高
尤其是雷击损伤，往往表面破坏不明显，但内部绝缘层已遭破坏，极易引发后续击穿风险。
2. AI在电力巡检中的作用
通过引入目标检测算法，可实现：
- 无人机巡检图像自动识别
- 实时风险标记
- 故障定位与统计分析
- 远程运维决策支持
典型检测模型包括：
- Ultralytics 发布的 YOLO 系列
- Meta 提出的 Faster R-CNN
- Microsoft 研究团队提出的 SSD 等
在小样本工业检测场景中，轻量级模型如 YOLOv5/YOLOv8 往往更具部署优势。
四、数据集详情分析
1. 图像特征
- 分辨率适中，适合 640×640 或 1024×1024 输入
- 覆盖不同光照条件
- 包含复杂背景（山地、塔架、植被等）
- 目标尺度差异明显
2. 标注质量
- 边界框贴合目标轮廓
- 类别定义清晰
- 无明显漏标或误标
- 适用于监督式训练
3. 类别分布特性

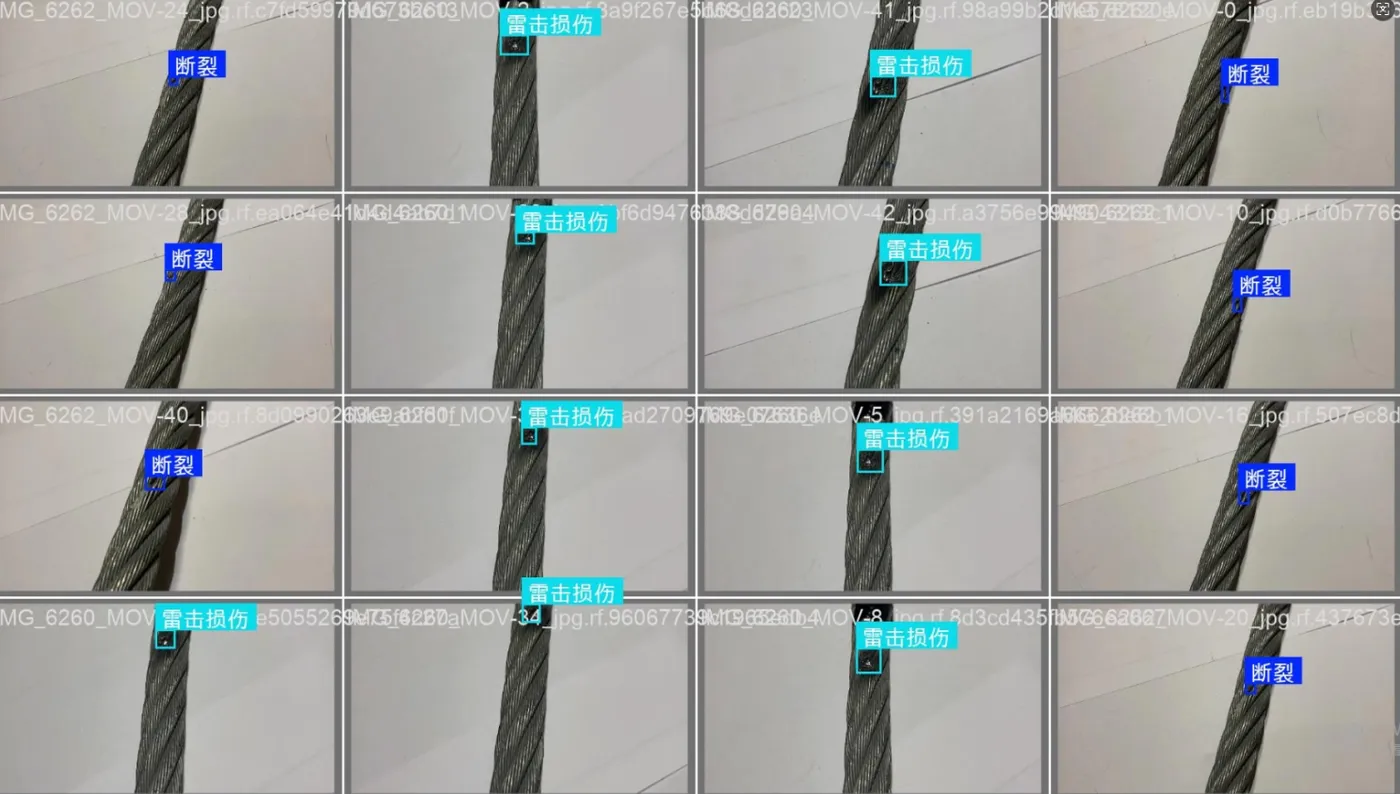

两类目标存在明显视觉差异：
| 类别 | 特征 | 检测难点 |
|---|---|---|
| break | 明显断裂、结构中断 | 细小断口易被背景干扰 |
| thunderbolt | 局部烧蚀或黑化 | 颜色与阴影易混淆 |
建议训练时使用数据增强策略：
- Mosaic
- 随机裁剪
- 色彩抖动
- 随机翻转
五、模型训练建议
1. 推荐训练框架
- Ultralytics YOLOv8
- Pytorch 框架下的 Faster R-CNN
- TensorFlow 目标检测 API
2. 训练参数建议
| 参数 | 建议值 |
|---|---|
| 输入尺寸 | 640 |
| Batch size | 8~16 |
| Epoch | 100~200 |
| 优化器 | SGD / AdamW |
| 初始学习率 | 0.01 |
3. 评估指标
- mAP@0.5
- mAP@0.5:0.95
- Precision
- Recall
在电力巡检场景中，更建议关注 Recall，降低漏检风险。
六、适用场景
本数据集适用于以下应用方向：
- 无人机电力巡检系统
- 智慧电网故障预警系统
- 输电线路安全评估
- 工业视觉检测算法研究
- 轻量化模型部署研究
可结合嵌入式设备或边缘计算平台，实现实时检测。
七、工程落地思路
完整落地流程可分为：
- 数据预处理
- 模型训练
- 模型压缩（剪枝/量化）
- 边缘部署
- 实时监测与告警系统集成
在无人机巡检场景下，可结合：
- RTSP 视频流
- 实时推理
- 缺陷截图自动保存
- 后端数据库统计分析
八、心得体会
在工业视觉检测场景中，数据质量远比数据规模更重要。虽然本数据集仅 1300 张图像，但由于类别清晰、标注规范，在小目标检测与特征差异明显场景中，依然可以获得较高精度。
实际工程中需要注意：
- 类别不平衡问题
- 背景复杂导致的误检
- 雷击痕迹与阴影混淆
- 数据增强强度控制
建议采用迁移学习策略，从 COCO 预训练权重微调，可显著提升收敛速度。
九、总结与展望
电缆损伤检测是电力智能巡检体系中的关键环节。通过构建标准化、高质量的目标检测数据集，并结合成熟的深度学习框架，可以显著提升巡检效率与安全保障能力。
未来可拓展方向包括：
- 增加更多故障类别（绝缘老化、腐蚀等）
- 引入语义分割任务
- 融合红外图像数据
- 多模态检测研究
随着人工智能技术不断成熟，基于视觉的电力设备智能运维将成为行业标准配置。本数据集为相关研究与工程实践提供了坚实的数据基础，也为电力行业智能化升级提供了可复制的技术路径。
如果你正在进行目标检测研究，或从事电力巡检系统开发，这套数据集将是一个高价值的实验与工程起点。
总体而言，电缆损坏目标检测数据集虽然规模约为1300张图像，但在工业视觉应用语境下，其价值并不取决于数据量的绝对大小，而在于数据的工程相关性与标注质量的可控性。本数据集围绕“断裂（break）”与“雷击损伤（thunderbolt）”两类高频故障展开构建，类别定义明确，边界框标注规范统一，数据划分合理，具备良好的训练可复现性与实验对比价值。在目标检测任务中，这种结构清晰、问题聚焦的数据集往往比大规模泛场景数据更适合用于工业算法验证与模型优化研究。
从技术实现角度看，该数据集可直接适配基于 Pytorch 或 TensorFlow 构建的检测框架，并可在 Ultralytics YOLOv5/YOLOv8 等轻量化模型上进行迁移学习微调。在工程落地过程中，可结合无人机图像采集、边缘设备实时推理以及后台告警系统，实现“采集—识别—标记—统计—预警”的完整闭环。通过合理的数据增强、类别平衡策略以及精细化超参数调整，即使在中小规模数据条件下，也能够获得具有实际应用价值的检测精度。
更重要的是，这类数据集为电力行业的智能化升级提供了方法论示范：以具体业务问题为中心，构建高质量标注数据，选择适配的检测模型，形成可迭代优化的算法体系。未来若在此基础上扩展更多故障类别、引入多模态图像（如红外成像）或结合时序分析方法，将进一步提升系统对早期隐患的识别能力与预测能力。可以预见，随着深度学习算法与电力巡检业务的持续融合，基于视觉感知的智能运维将逐步成为行业标准配置，而此类专业化数据集正是支撑这一变革的关键基础设施。
