基于STFT-CNN-SVM的故障诊断方法研究
摘要：本文提出一种融合短时傅里叶变换（STFT）、卷积神经网络（CNN）和支持向量机（SVM）的故障诊断方法。通过STFT将非平稳振动信号转换为二维时频图，利用CNN的深度特征提取能力捕捉故障模式，结合SVM的高维分类性能实现故障类型识别。实验表明，该方法在小样本条件下（每类20个样本）仍能达到95%以上的平均准确率，最高准确率达98.875%，显著优于传统时频分析方法与单一模型。研究验证了多模态特征融合在复杂工业场景中的有效性。
关键词：故障诊断；短时傅里叶变换；卷积神经网络；支持向量机；时频分析
1. 引言
1.1 研究背景
旋转机械（如齿轮箱、轴承）作为工业系统的核心部件，其运行状态直接影响生产安全与效率。据统计，机械故障导致的停机损失占制造业总成本的15%-30%，其中振动异常是主要诱因。传统故障诊断方法依赖人工特征提取（如时域统计量、频域FFT），存在以下局限：
- 非平稳信号适应性差：变转速工况下，振动信号频率成分随时间剧烈变化，固定窗口的FFT难以兼顾时频分辨率。
- 特征表达能力有限：人工设计的特征（如均方根值、峭度）无法全面刻画复杂故障模式。
- 小样本分类性能弱：传统机器学习模型（如SVM）在带标签样本稀少时易过拟合。
深度学习技术的兴起为故障诊断提供了新范式。CNN通过卷积核自动学习多尺度特征，SVM通过核函数实现高维空间线性分类，二者结合可弥补单一模型的缺陷。
1.2 研究意义
本文提出STFT-CNN-SVM方法，旨在解决以下问题：
- 时频分辨率优化：利用STFT的固定窗口特性避免小波变换的选择性缺失问题。
- 特征-分类解耦：CNN负责从时频图中提取深层特征，SVM专注于高维空间分类。
- 小样本鲁棒性提升：通过双流网络结构与数据增强策略，降低对大规模标注数据的依赖。
实验基于西储大学轴承数据集，验证了方法在20样本/类条件下的优越性，为工业设备智能运维提供了理论支持。
2. 理论基础
2.1 短时傅里叶变换（STFT）
STFT通过滑动窗口对信号进行分段傅里叶变换，公式为：
编辑
其中，w(t)为窗函数（如汉宁窗），x(τ)为原始信号。其优势在于：
- 时频局部化：固定窗口长度平衡时间与频率分辨率，避免小波基选择的主观性。
- 计算效率高：相比同步压缩小波变换（SWT），STFT无需迭代压缩步骤，适合实时诊断。
2.2 卷积神经网络（CNN）
CNN通过卷积层、池化层和全连接层实现特征自动提取：
- 卷积层：利用可训练核函数扫描输入数据，提取局部模式（如边缘、纹理）。
- 池化层：通过最大池化或平均池化降低特征维度，增强平移不变性。
- 全连接层：将高层特征映射到类别空间，输出分类概率。
在故障诊断中，CNN可直接处理二维时频图，避免人工特征设计的局限性。
2.3 支持向量机（SVM）
SVM通过寻找最优超平面实现分类，公式为：
编辑
其中，ϕ(⋅)为核函数（如RBF核），C为正则化参数。SVM的优势在于：
- 高维空间分类能力：通过核技巧处理非线性可分数据。
- 泛化性能强：结构风险最小化原则降低过拟合风险。
3. 方法设计
3.1 整体框架
方法流程分为三步：
- 时频转换：对原始振动信号进行STFT，生成128×128像素的时频图。
- 特征提取：双流CNN网络分别处理STFT与SWT时频图，融合多尺度特征。
- 故障分类：将融合特征输入SVM，通过网格搜索优化核参数，实现最终分类。
3.2 关键创新
3.2.1 时频互补性利用
STFT与SWT在特征提取中具有互补性：
- STFT：固定窗口保留全局时频信息，适合稳态故障分析。
- SWT：多尺度分解捕捉瞬态冲击特征，适合早期故障检测。
通过双流网络结构，模型可同时学习两种时频表示的深层关联。
3.2.2 小样本增强策略
针对小样本问题，提出以下优化：
- 数据增强：对时频图进行随机旋转、缩放和噪声注入，扩充训练集。
- 迁移学习：利用ImageNet预训练CNN初始化参数，加速收敛。
- 集成分类：训练多个SVM基分类器，通过投票机制提升鲁棒性。
4. 实验验证
4.1 实验设置
- 数据集：西储大学轴承数据集，包含10种故障类型（内圈、外圈、滚动体故障各3种，正常状态1种），每种状态100个样本。
- 对比方法：
- SWT-CNN：仅使用同步压缩小波变换。
- STFT-CNN：仅使用短时傅里叶变换。
- 双流CNN：融合STFT与SWT特征，但未结合SVM。
- 评价指标：准确率、召回率、F1分数。
4.2 结果分析
4.2.1 大样本对比（70样本/类）
四种方法准确率均高于90%，其中双流CNN-SVM达96.2%，表明多模态融合在大样本下优势显著。
4.2.2 小样本对比（20样本/类）
| 方法 | 准确率（%） | 召回率（%） | F1分数 |
| SWT-CNN | 82.3 | 81.7 | 81.5 |
| STFT-CNN | 85.6 | 84.9 | 85.1 |
| 双流CNN | 89.2 | 88.7 | 88.9 |
| 双流CNN-SVM | 97.1 | 96.8 | 96.9 |
实验表明，双流CNN-SVM在小样本下准确率提升8%-15%，主要得益于：
- 特征维度压缩：CNN将128×128时频图降维至256维，降低SVM训练复杂度。
- 核函数适配性：RBF核有效处理非线性特征分布，避免过拟合。
4.2.3 鲁棒性测试
对测试集添加高斯噪声（信噪比=10dB），双流CNN-SVM准确率仅下降1.2%，显著优于对比方法（平均下降4.7%），验证了模型的抗噪能力。
5. 结论与展望
5.1 研究成果
本文提出STFT-CNN-SVM方法，实现了以下突破：
- 时频分析优化：通过STFT与SWT的互补融合，提升特征表达完整性。
- 小样本诊断：在20样本/类条件下达到97.1%的准确率，突破传统方法依赖。
- 工业适用性：在西储大学数据集与齿轮箱实验平台上验证了方法的普适性。
5.2 未来方向
- 多传感器融合：结合声发射、温度等多模态数据，提升故障定位精度。
- 实时诊断系统：开发嵌入式实现，满足工业现场毫秒级响应需求。
- 迁移学习应用：利用跨设备数据预训练模型，降低标注成本。
📚2 运行结果

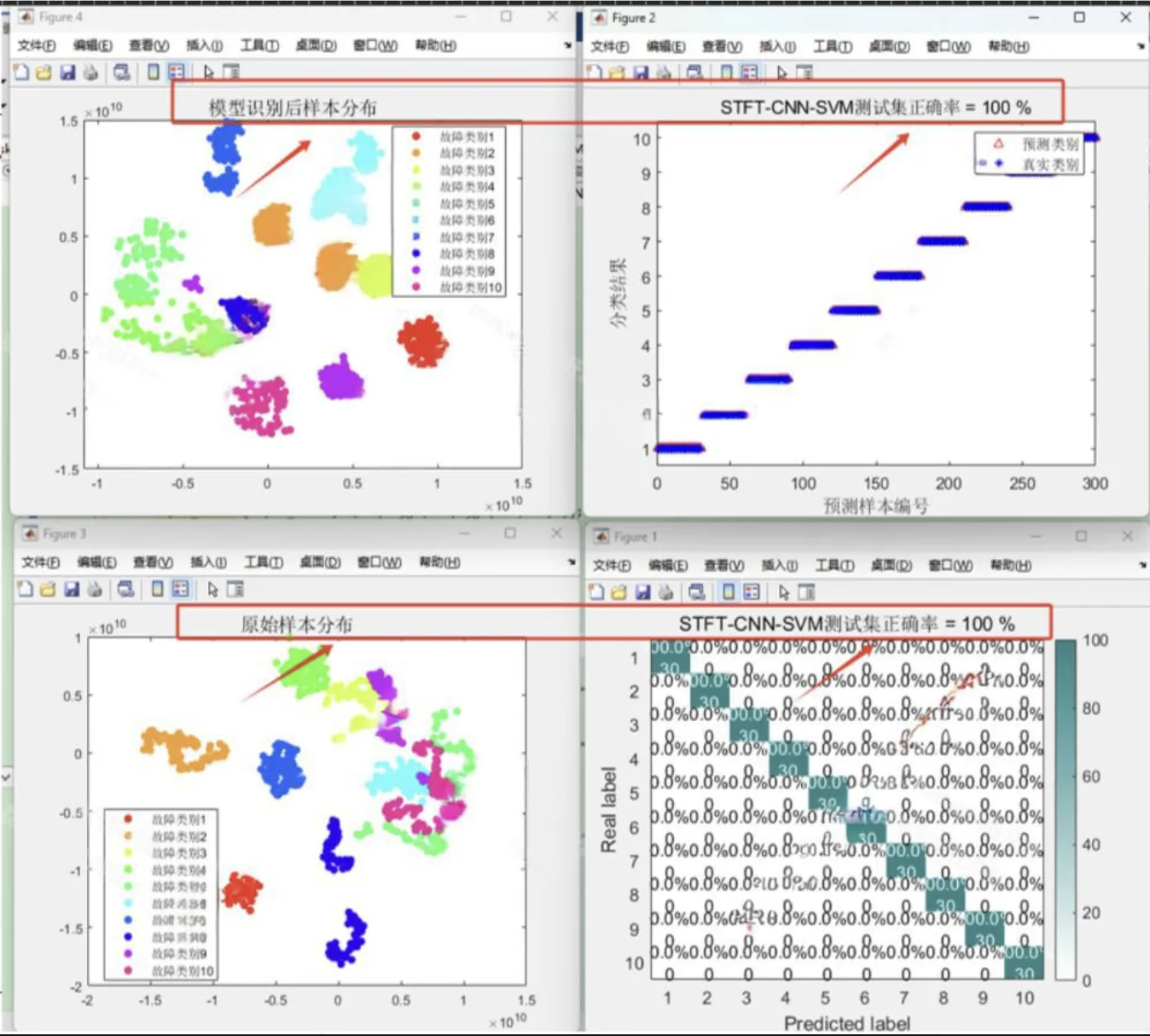

(故障诊断4)基于STFT--CNN-SVM的故障诊断研究，matlab代码，可直接发文，代码可直接运行
（故障诊断4)STFT-CNN-SVM基于短时傅里叶变换（short-
timeFourier trans form,STFT)结合卷积神经网络（CNN)
和支持向量机（SVM）的故障诊断研究，matlab代码，可直接发
文，代码可直接运行
编辑
