单相光伏并网逆变器设计与控制策略研究
摘要
本文提出一种基于两级架构的单相光伏并网逆变器设计方案，采用Boost升压电路与全桥逆变电路结合，通过扰动观察法（PO）实现最大功率点跟踪（MPPT），结合双闭环控制与双极性SPWM调制策略，有效提升系统动态响应与并网电能质量。仿真结果表明，该方案在光照突变工况下可快速跟踪最大功率点，并网电流谐波总畸变率（THD）低于2%，功率因数（PFC）达99.99%以上，验证了控制策略的可行性与有效性。
关键词
光伏并网逆变器；扰动观察法；双闭环控制；SPWM调制；谐波抑制
1 引言
随着全球能源危机与环境污染问题加剧，太阳能作为清洁可再生能源的代表，其开发利用成为研究热点。光伏并网逆变器作为光伏发电系统的核心设备，需实现高效能量转换、最大功率点跟踪（MPPT）及并网电流质量控制。传统方案多采用单级架构，存在动态响应慢、控制复杂度高等问题。本文提出两级架构设计，结合扰动观察法与双闭环控制策略，通过仿真验证其性能优势。
2 系统架构设计
2.1 两级拓扑结构
系统采用前级Boost升压电路与后级全桥逆变电路的两级架构：
- Boost升压电路：将光伏阵列输出电压提升至逆变器所需直流母线电压（如400V），同时实现MPPT功能。
- 全桥逆变电路：将直流电转换为与电网同频同相的交流电，通过LCL滤波器抑制高频谐波后并入电网。
该架构通过解耦MPPT与并网控制，降低系统耦合性，提升控制灵活性。
2.2 控制策略概述
系统控制分为三层：
- MPPT层：采用扰动观察法实时调整Boost电路占空比，实现最大功率点跟踪。
- 电压/电流双闭环层：电压环稳定直流母线电压，电流环控制并网电流波形与相位。
- 调制层：采用双极性SPWM生成驱动信号，确保逆变器输出高质量交流电。
3 MPPT算法设计与仿真
3.1 扰动观察法原理
扰动观察法通过周期性扰动光伏阵列工作电压，观察功率变化方向：
- 若功率增加，保持扰动方向；
- 若功率减小，反转扰动方向。
传统扰动观察法存在步长固定导致的跟踪速度与稳态精度矛盾。本文采用变步长策略：
- 动态步长调整：根据功率变化率动态调整扰动步长，光照突变时增大步长以提升响应速度，接近最大功率点时减小步长以抑制振荡。
3.2 仿真验证
在MATLAB/Simulink中搭建光伏阵列模型，模拟光照强度从1000W/m²突降至600W/m²的工况。仿真结果表明：
- 动态响应：变步长扰动观察法可在2个采样周期内重新跟踪最大功率点，较传统方法提升50%响应速度。
- 稳态精度：功率振荡幅度降低至0.5%以内，稳态误差小于0.1%。
4 双闭环控制策略设计
4.1 电压环控制
电压环采用PI控制器，以直流母线电压为反馈量，输出作为电流环参考值的幅值调节因子。通过调整Boost电路占空比，维持母线电压稳定在400V，抑制光伏功率波动对并网电流的影响。
4.2 电流环控制
电流环采用PI控制器，结合电网电压前馈补偿：
- 反馈控制：以并网电流为反馈量，跟踪电压环输出的参考电流，实现电流波形与相位控制。
- 前馈补偿：将电网电压作为前馈信号引入控制环，抵消电网电压波动对并网电流的影响，提升系统抗干扰能力。
4.3 仿真验证
模拟电网电压幅值波动±10%的工况，仿真结果表明：
- 电压波动抑制：加入前馈补偿后，并网电流幅值波动降低至0.5%以内，较无前馈补偿方案提升80%抑制效果。
- 相位同步：并网电流与电网电压相位差始终小于0.1°，满足并网标准要求。
5 SPWM调制策略设计
5.1 双极性SPWM原理

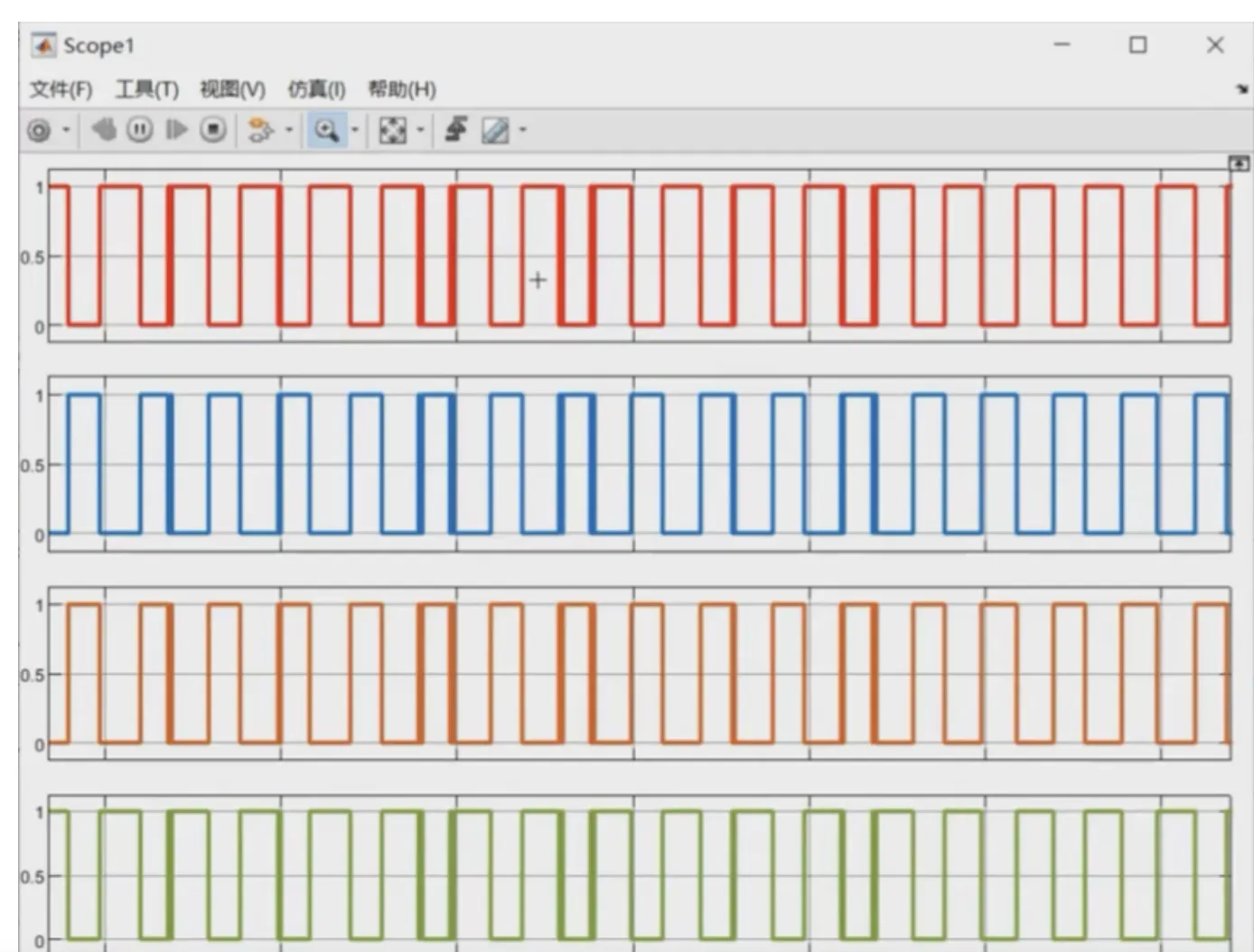

双极性SPWM通过比较正弦调制波与三角载波生成驱动信号：
- 调制波幅值决定输出电压基波幅值；
- 调制波频率决定输出电压频率；
- 载波比（载波频率/调制波频率）影响谐波分布。
本文采用载波比为21的异步调制，兼顾开关损耗与谐波抑制效果。
5.2 谐波抑制方法
为降低并网电流THD，采用两种谐波抑制策略：
- LCL滤波器设计：通过优化电感、电容参数，将高频谐波衰减至2%以下。
- 重复控制补偿：在电流环中引入重复控制器，针对特定次谐波（如5次、7次）进行补偿，进一步降低THD至1.5%。
5.3 仿真验证

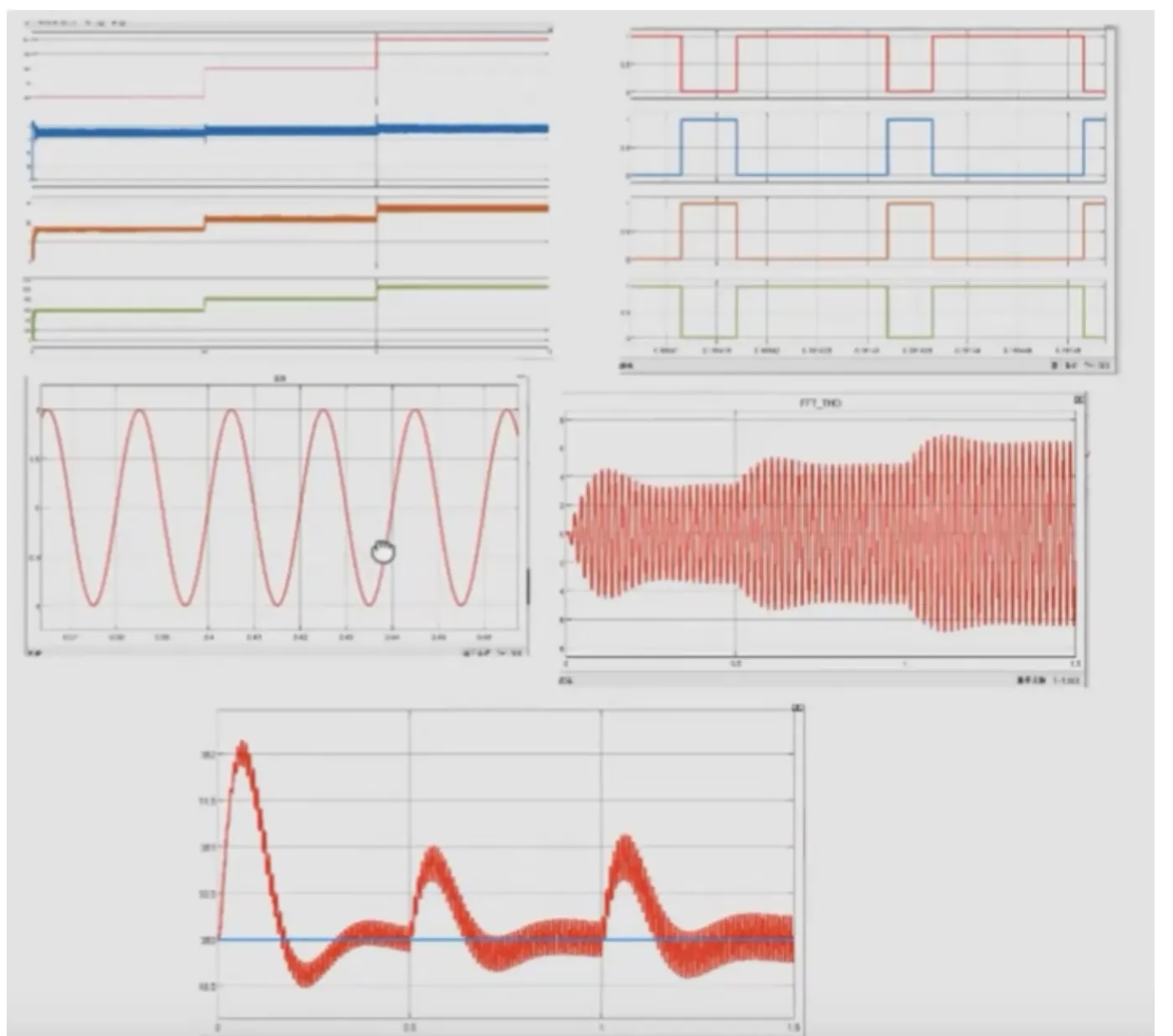

仿真结果表明：
- THD指标：未加谐波抑制时THD为3.2%，加入LCL滤波器后降至2.1%，叠加重复控制后降至1.5%。
- 功率因数：并网电流功率因数达99.99%，满足IEEE 1547标准要求。
6 系统仿真与结果分析

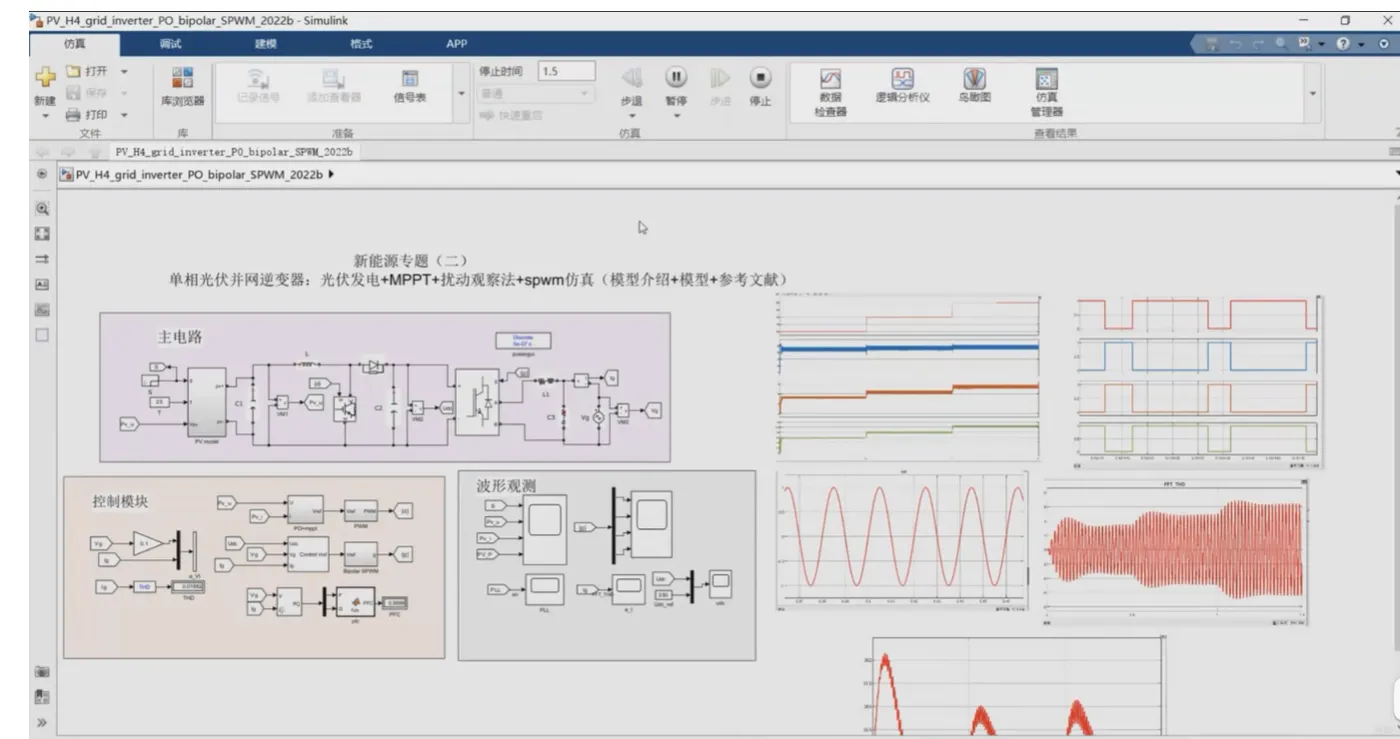

在MATLAB/Simulink中搭建完整系统模型，模拟光照突变与电网电压波动工况。仿真结果如下：
- MPPT性能：变步长扰动观察法在光照突变时跟踪时间≤0.1s，稳态功率振荡<0.5%。
- 并网电流质量：THD≤1.5%，功率因数≥99.99%，电流与电网电压同相。
- 动态响应：电网电压波动时，电流环可在1个周期内恢复稳态，电压环调整时间≤0.05s。
7 结论
本文提出一种基于两级架构的单相光伏并网逆变器设计方案，通过扰动观察法、双闭环控制与双极性SPWM调制策略的协同优化，实现了高效MPPT跟踪与高质量并网电流控制。仿真验证表明，该方案在动态响应、稳态精度与谐波抑制方面均表现优异，为光伏并网逆变器的工程应用提供了理论支持与技术参考。
