💥第一部分——内容介绍
基于遗传优化算法的PID参数整定研究
摘要：本文聚焦于PID控制器参数整定问题，提出采用遗传优化算法进行参数寻优。通过构建适应度函数评估PID参数性能，利用遗传算法的搜索能力寻找最优参数组合。详细阐述了算法实现流程，并通过仿真模型验证了该方法的有效性。实验结果表明，基于遗传优化算法整定的PID参数能够显著提升控制系统的性能，为PID参数整定提供了新的思路和方法。
关键词：PID控制；遗传优化算法；参数整定；适应度函数；仿真模型
一、引言
PID控制器因其结构简单、易于实现、鲁棒性强等优点，在工业控制领域得到了广泛应用。然而，PID控制器的性能很大程度上取决于其参数的整定，传统的参数整定方法如Ziegler-Nichols法等，往往需要一定的先验知识，且整定结果不一定能满足复杂系统的控制要求。随着智能算法的发展，遗传优化算法因其强大的全局搜索能力，逐渐被应用于PID参数整定中。本文旨在研究基于遗传优化算法的PID参数整定方法，并通过仿真实验验证其有效性。
二、遗传优化算法与PID控制原理概述
2.1 遗传优化算法原理
遗传优化算法是一种模拟生物进化过程的智能优化算法。它通过模拟自然选择、交叉、变异等生物进化机制，对问题的解空间进行搜索。在遗传算法中，问题的解被编码为染色体，染色体的适应度反映了其解的优劣程度。通过不断迭代，选择适应度高的染色体进行交叉和变异操作，产生新的染色体，逐步逼近最优解。
2.2 PID控制原理
PID控制器是一种线性控制器，它根据给定值与实际输出值的偏差，通过比例、积分和微分三个环节的线性组合来产生控制量。比例环节能够快速响应偏差，积分环节可以消除稳态误差，微分环节则能够预测偏差的变化趋势，提前进行调节。PID控制器的输出与输入的关系可以表示为：
u(t)=Kpe(t)+Ki∫0te(τ)dτ+Kddtde(t)
其中，u(t) 为控制量，e(t) 为偏差，Kp、Ki、Kd 分别为比例、积分和微分系数。
三、基于遗传优化算法的PID参数整定方法
3.1 适应度函数设计
适应度函数是遗传算法中用于评估染色体优劣的关键指标。在PID参数整定中，适应度函数的设计需要综合考虑控制系统的动态性能和稳态性能。常见的性能指标包括上升时间、超调量、调节时间和稳态误差等。本文设计了一个综合性能指标作为适应度函数，该指标综合考虑了上述多个性能指标，能够更全面地评估PID参数的优劣。适应度函数值越小，说明PID参数的性能越好。
3.2 遗传算法参数设置
遗传算法的性能很大程度上取决于其参数的设置，包括种群大小、迭代次数、交叉概率和变异概率等。种群大小决定了算法的搜索范围，较大的种群能够增加搜索到最优解的概率，但也会增加计算量；迭代次数反映了算法的搜索深度，足够的迭代次数能够保证算法收敛到最优解；交叉概率和变异概率则影响了算法的搜索效率，合适的交叉和变异概率能够避免算法陷入局部最优解。
3.3 算法实现流程
基于遗传优化算法的PID参数整定流程如下：
- 初始化种群：随机生成一组PID参数作为初始种群，每个参数组合代表一个染色体。
- 计算适应度：将每个染色体对应的PID参数代入控制系统模型中，计算其适应度函数值。
- 选择操作：根据适应度函数值的大小，选择适应度高的染色体进入下一代种群。常用的选择方法有轮盘赌选择、锦标赛选择等。
- 交叉操作：对选中的染色体进行交叉操作，产生新的染色体。交叉操作能够增加种群的多样性，提高算法的搜索能力。
- 变异操作：对交叉后的染色体进行变异操作，进一步增加种群的多样性。变异操作能够避免算法陷入局部最优解。
- 迭代更新：重复步骤2 - 5，直到达到预设的迭代次数或满足其他终止条件。
- 输出最优解：从最终种群中选择适应度最高的染色体，其对应的PID参数即为最优参数组合。
四、仿真实验与结果分析
4.1 仿真模型搭建
为了验证基于遗传优化算法的PID参数整定方法的有效性，本文搭建了相应的仿真模型。其中，mainopt.slx 为适应度函数里面调用的模型，用于评估PID参数的性能；test.slx 为比较模型，用于对比优化前后的控制效果。
4.2 实验运行说明
在实验过程中，先运行 GA_optima 函数进行参数寻优。该函数通过遗传算法搜索最优的PID参数组合，在搜索过程中不断调用适应度函数 fun1 来评估参数的性能。经过一定次数的迭代后，GA_optima 函数输出最优的PID参数。
得到最优参数后，运行 mainopt.slx 模型，将优化后的PID参数代入模型中，观察控制系统的性能表现，如上升时间、超调量、调节时间等指标。最后运行 test.slx 模型，使用传统方法整定的PID参数进行控制，对比优化前后的控制效果。
4.3 实验结果分析
通过对比 mainopt.slx 和 test.slx 模型的仿真结果，可以发现基于遗传优化算法整定的PID参数能够显著提升控制系统的性能。在上升时间方面，优化后的系统能够更快地达到设定值；在超调量方面，优化后的系统超调量明显减小；在调节时间方面，优化后的系统能够更快地进入稳态。这些结果表明，遗传优化算法能够有效地搜索到最优的PID参数组合，提高控制系统的动态性能和稳态性能。
五、结论与展望
5.1 结论
本文研究了基于遗传优化算法的PID参数整定方法，通过设计适应度函数、设置遗传算法参数和实现算法流程，成功地将遗传优化算法应用于PID参数整定中。仿真实验结果表明，该方法能够有效地搜索到最优的PID参数组合，显著提升控制系统的性能，为PID参数整定提供了一种新的有效方法。
5.2 展望
虽然本文提出的基于遗传优化算法的PID参数整定方法取得了一定的成果，但仍有一些问题需要进一步研究。例如，遗传算法的参数设置对算法性能有较大影响，如何自动选择合适的参数是一个值得研究的问题；此外，对于复杂的非线性系统，如何进一步提高遗传优化算法的搜索效率和精度也是未来的研究方向。未来的工作可以围绕这些问题展开，进一步完善基于遗传优化算法的PID参数整定方法。

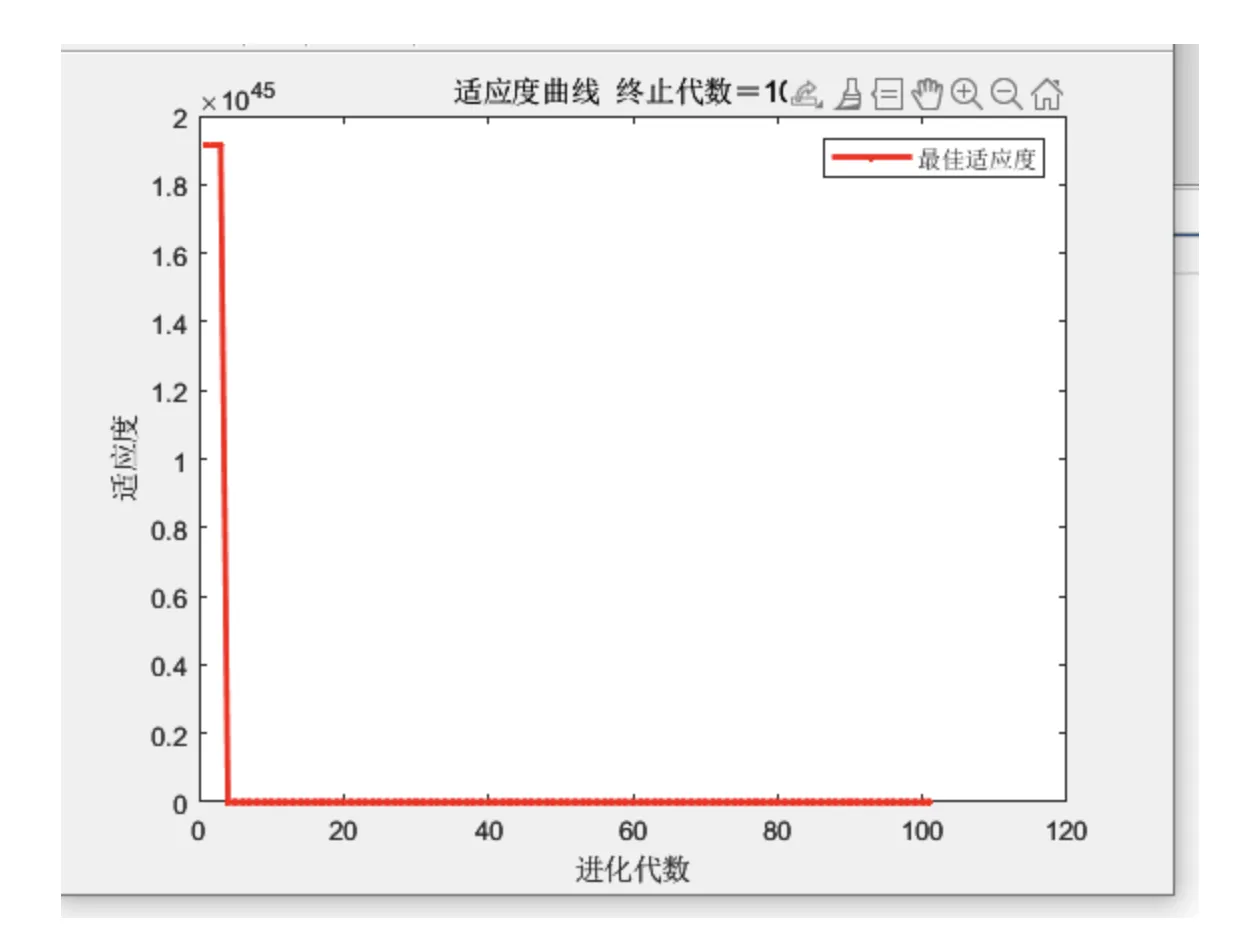

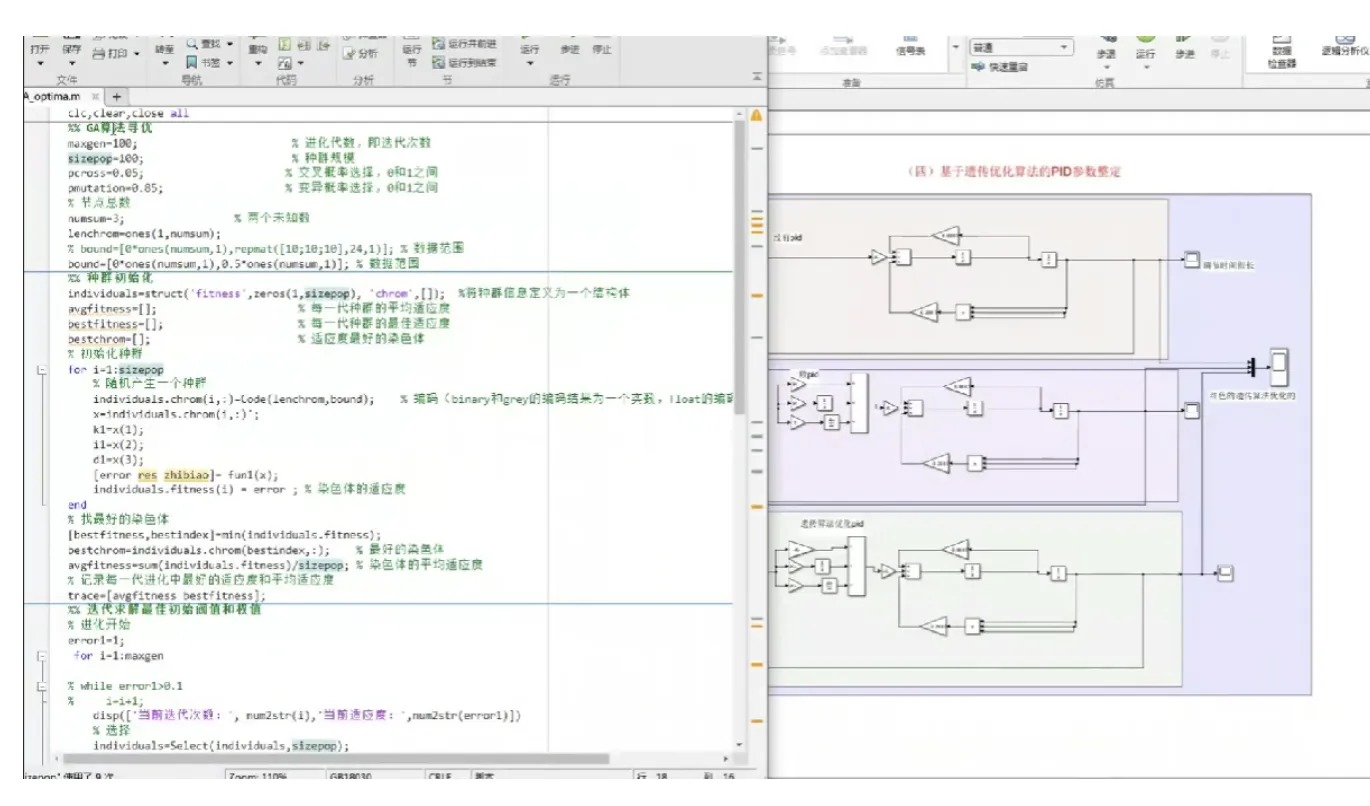

📚第二部分——运行结果
PID专题（四）基于遗传优化算法的PID参数整定matlab代码
编辑
编辑
编辑
编辑
编辑
