基于梯度优化算法（GBO）整定PID参数研究

摘要：本文聚焦于基于梯度优化算法（GBO）整定PID参数的研究。阐述了PID控制器在工业控制领域的广泛应用及传统参数整定方法的局限性，介绍了GBO算法的原理与优势。通过将GBO算法应用于PID参数整定，以单区域负荷频率控制模型等为实例进行仿真研究，结果表明该方法能显著提升系统的动态性能，如更快的响应时间、更小的超调量以及更好的稳态精度，为解决实际工程中的PID参数整定问题提供了有效途径。

关键词：梯度优化算法（GBO）；PID参数整定；动态性能；工业控制

一、引言

在工业自动化领域，控制器的设计与优化是至关重要的环节。比例 - 积分 - 微分（PID）控制器凭借其算法简单、鲁棒性好和可靠性高等优点，在炼油、化工、造纸等工业过程控制中得到了广泛应用。据调查，在超过11000个控制器中，有超过9796个是PID类控制器，且其在嵌入式系统中的应用也在不断增长。

然而，PID控制器的性能高度依赖于其参数（比例增益Kp、积分增益Ki和微分增益Kd）的整定。传统的手动整定方法，如先比例、再积分、最后微分的顺序调整，虽然简单直观，但需要丰富的经验和大量的试验，且难以找到最优参数。经验试凑法在面对复杂系统时，往往难以达到理想的控制效果。经典整定方法如Ziegler - Nichol响应曲线法、临界比例法和Cohen - Coon响应曲线法等，虽然提供了一定的参数整定依据，但存在超调较大等问题，且对于非线性、时变不确定性等复杂系统，这些方法的适用性也受到限制。

随着现代工业过程的日益复杂，被控对象往往呈现出非线性、时变不确定性等特征，难以建立精确的数学模型。在这种情况下，传统PID参数整定方法的局限性愈发凸显，迫切需要一种更有效、更智能的参数整定方法。梯度优化算法（GBO）作为一种新兴的优化算法，具有强大的全局搜索能力和高效的收敛性能，为PID参数整定提供了新的思路和方法。

二、梯度优化算法（GBO）概述

2.1 算法原理

GBO算法是一种元启发式的数学优化算法，受基于梯度的牛顿方法的启发，采用梯度搜索规则（GSR）和局部逃逸算子（LEO）以及一组向量来探索搜索空间。GSR利用基于梯度的方法增强探索倾向并加速收敛速度，通过计算函数的一阶导数，利用泰勒级数展开得到中心差分公式，进而确定搜索方向和步长，以实现更优的搜索空间定位。LEO则帮助GBO逃离局部最优解，通过使用若干解来生成具有上级性能的解，增加种群的多样性，避免算法陷入局部最优。

2.2 算法优势

与其他优化算法相比，GBO算法具有显著的优势。与传统的梯度下降法相比，GBO算法不仅考虑了梯度信息，还引入了局部逃逸机制，能够有效避免陷入局部最优解，提高了全局搜索能力。与遗传算法、粒子群算法等智能优化算法相比，GBO算法具有更快的收敛速度和更高的搜索效率。它通过梯度搜索规则和局部逃逸算子的协同作用，能够在较少的迭代次数内找到更优的解，减少了计算时间和资源消耗。此外，GBO算法的参数设置相对简单，易于实现和应用。

三、基于GBO算法的PID参数整定方法

3.1 参数整定思路

将GBO算法应用于PID参数整定，主要是利用GBO算法的全局搜索能力，寻找使目标函数最小化的PID参数值。首先，定义一个合适的性能指标作为目标函数，如积分时间绝对误差（ITAE），它衡量的是系统在整个过程中绝对误差的时间积分，更侧重于减小系统超调和提高稳态精度。然后，将PID参数（Kp、Ki、Kd）作为优化变量，通过GBO算法不断调整这些参数，使目标函数的值最小化，从而实现PID参数的优化整定。

3.2 整定步骤

初始化：设定PID参数的初始值，以及GBO算法的迭代次数、种群大小、步长等参数。初始值的选择可以根据经验或简单的试验确定，种群大小和迭代次数则根据问题的复杂程度进行调整。
计算目标函数：利用被控对象的模型，模拟系统运行，根据定义的性能指标（如ITAE）计算当前PID参数下的目标函数值。
梯度计算：采用数值梯度方法，利用泰勒级数展开计算目标函数关于PID参数的一阶导数，得到梯度信息。
参数更新：根据梯度方向和步长，利用GBO算法的梯度搜索规则和局部逃逸算子更新PID参数。在更新过程中，考虑全局探索和局部开发的平衡，以避免陷入局部最优解。

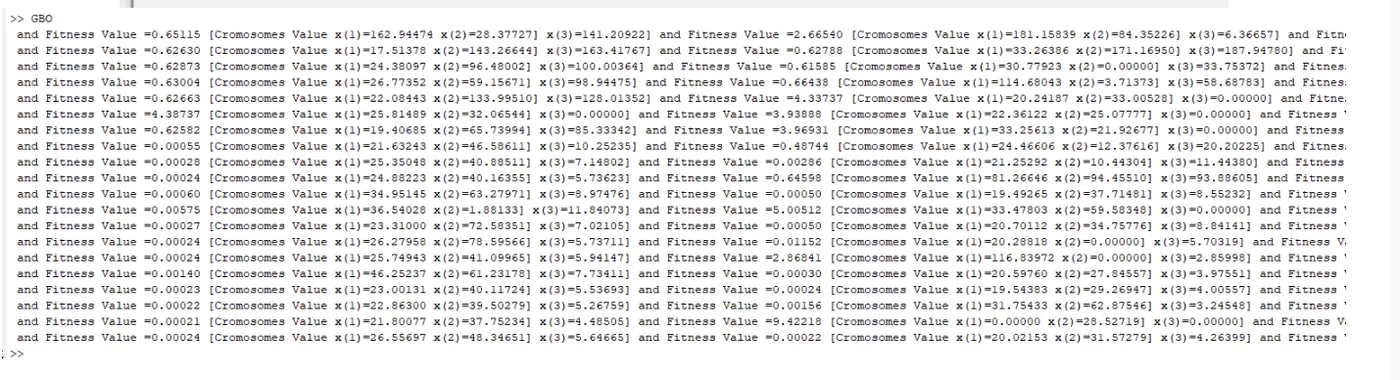

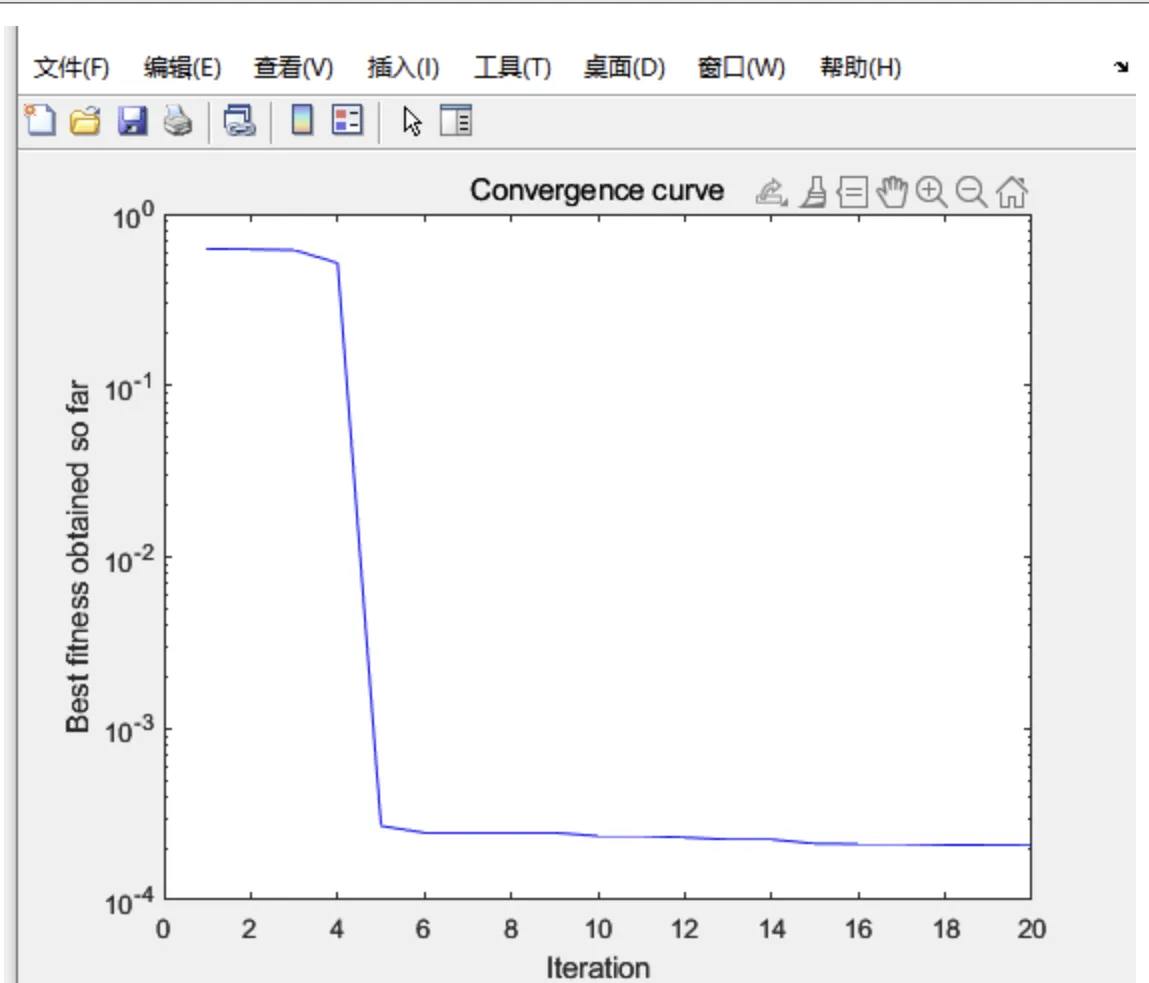

迭代过程：重复上述计算目标函数、梯度计算和参数更新的步骤，直到达到预设的迭代次数或目标函数收敛。

四、仿真研究

4.1 单区域负荷频率控制模型

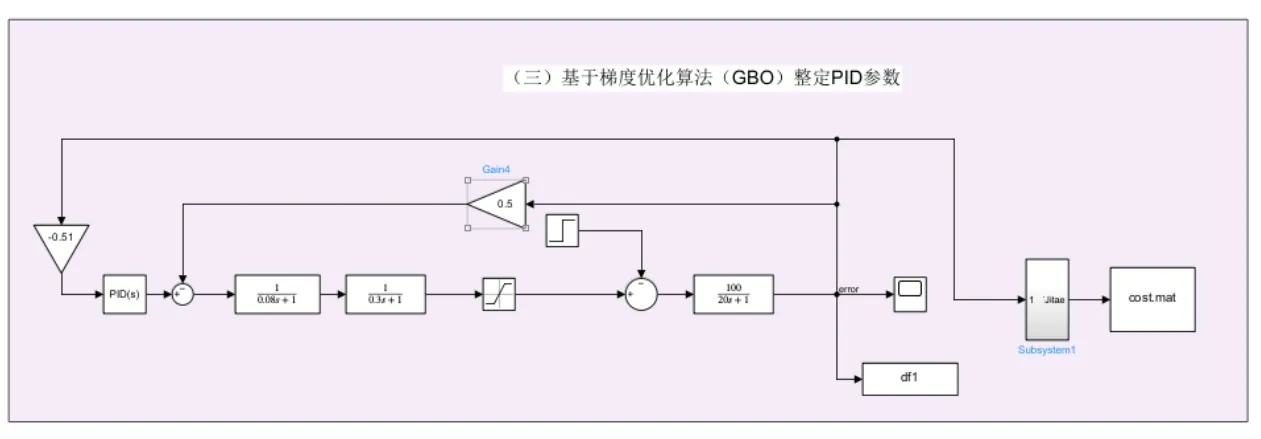

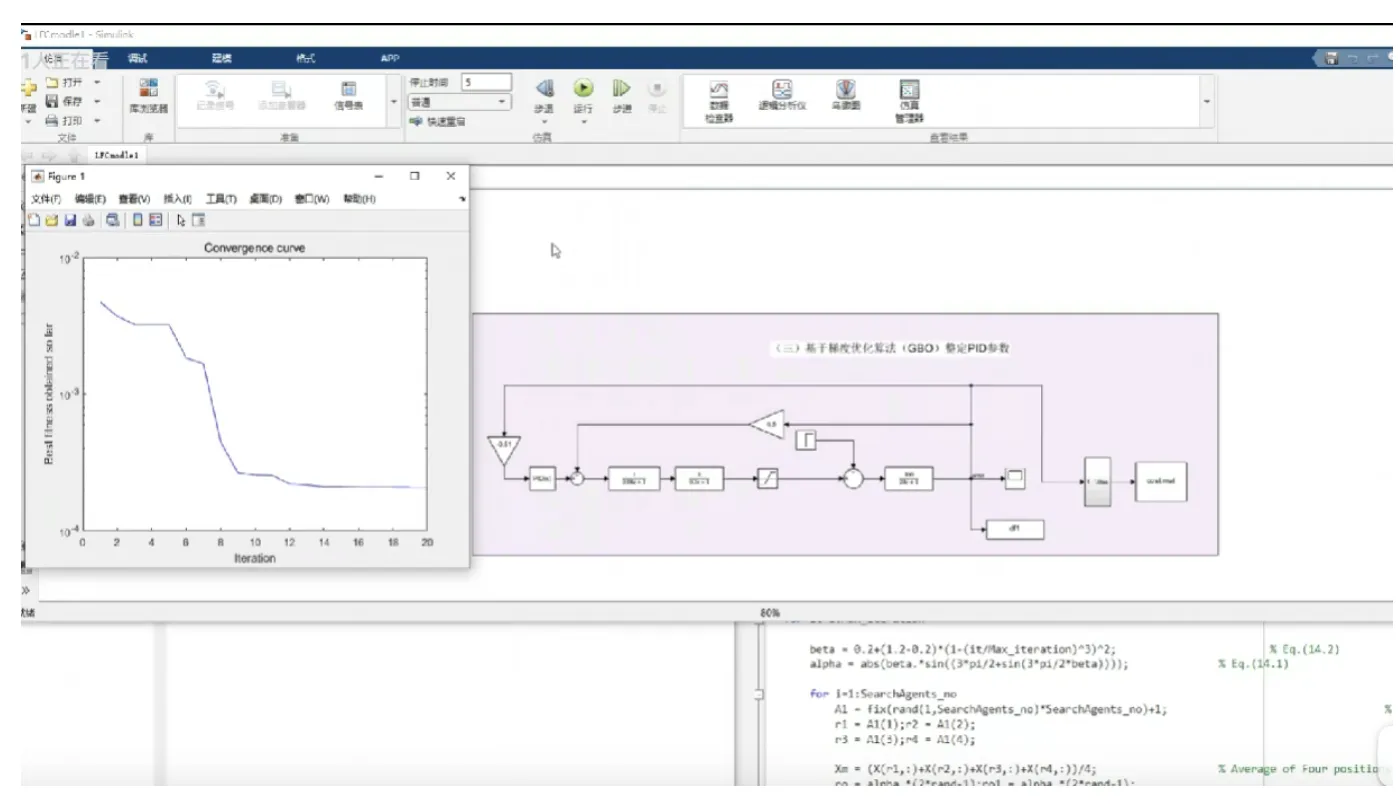

单区域负荷频率控制模型是电力系统中一个典型的例子，其中PID控制器用于保持电网频率的稳定。该系统通常包括发电机、负荷、以及与相邻区域的联络线等元素。在这个模型中，将GBO算法应用于PID参数整定，通过不断调整PID参数来最小化ITAE，从而实现更优的频率控制性能。

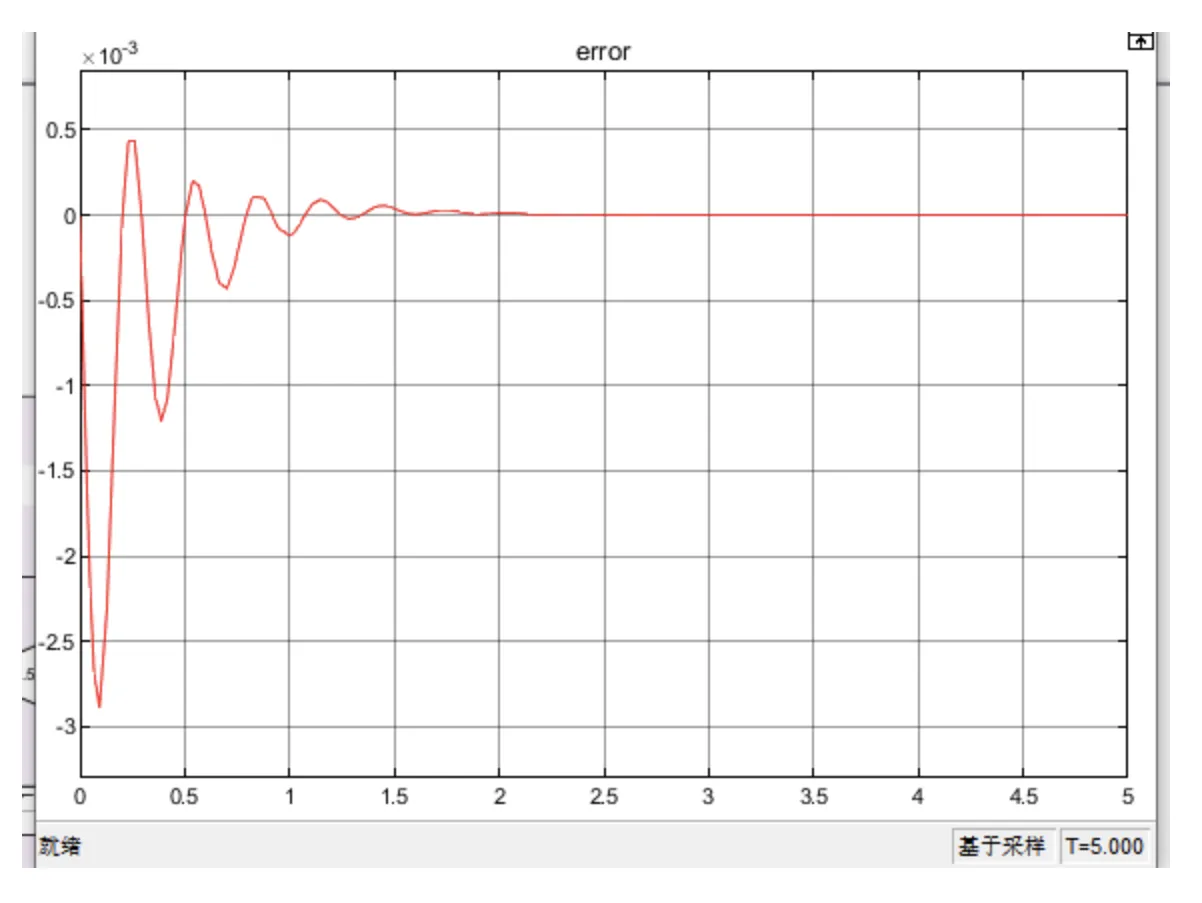

仿真结果表明，与传统的手动整定方法或经典整定方法相比，基于GBO算法整定的PID参数能够显著提升系统的动态性能。系统的响应时间更快，能够在更短的时间内达到设定值；超调量更小，减少了系统的振荡和不稳定因素；稳态精度更高，能够更准确地保持电网频率的稳定。

4.2 其他工业控制模型

除了单区域负荷频率控制模型，还将GBO算法应用于其他工业控制模型，如化工过程控制、机械系统控制等。在化工过程控制中，被控对象往往具有非线性、时变等特点，传统PID参数整定方法难以取得理想的效果。通过GBO算法整定PID参数，能够有效应对这些挑战，提高系统的控制性能。在机械系统控制中，如柔性关节机械臂的控制，GBO算法也能够实现最优的PID参数整定，改善系统的动态响应和稳定性。

五、实际应用中的考虑因素

5.1 算法收敛性

在实际应用中，算法的收敛性是一个重要的问题。虽然GBO算法在理论上具有较好的收敛性能，但在实际应用中，由于被控对象的复杂性和不确定性，可能会影响算法的收敛速度和收敛性。为了提高算法的收敛性，可以采用自适应参数调整策略，根据算法的运行情况动态调整步长、种群大小等参数。此外，还可以结合其他优化算法或技术，如混合算法、并行计算等，进一步提高算法的收敛性能。

5.2 计算效率

计算效率也是实际应用中需要考虑的因素之一。GBO算法在进行梯度计算和参数更新时，需要进行大量的数值计算，尤其是在处理复杂系统时，计算量会显著增加。为了提高计算效率，可以采用高效的数值计算方法，如快速傅里叶变换（FFT）等。同时，优化算法的实现代码，减少不必要的计算和内存占用，也能够提高计算效率。此外，利用并行计算技术，将计算任务分配到多个处理器或计算节点上同时进行，可以进一步缩短计算时间。

5.3 系统复杂性

对于非线性系统或存在多局部极小值的情况，GBO算法可能会陷入局部最优解，无法找到全局最优的PID参数。为了解决这个问题，可以采用全局优化算法或者结合其他策略，如多初始点搜索、模拟退火等，以增加找到全局最优解的概率。此外，对被控对象进行适当的简化和建模，降低系统的复杂性，也有助于提高GBO算法的优化效果。

5.4 参数约束条件

在实际应用中，为了防止过调和振荡，需要对PID参数设置适当的约束条件。例如，限制比例增益、积分增益和微分增益的取值范围，避免参数过大或过小导致系统不稳定。在GBO算法中，可以通过在参数更新过程中加入约束条件，确保更新后的参数满足实际要求。

六、结论与展望

6.1 研究结论

本文研究了基于梯度优化算法（GBO）整定PID参数的方法。通过理论分析和仿真研究，验证了GBO算法在PID参数整定中的有效性和优越性。与传统方法相比，基于GBO算法整定的PID参数能够显著提升系统的动态性能，如更快的响应时间、更小的超调量以及更好的稳态精度。该方法为解决实际工程中的PID参数整定问题提供了一种有效的途径，具有广泛的应用前景。

6.2 研究展望

未来的研究可以进一步深入探讨GBO算法在复杂工业控制系统中的应用。一方面，可以研究如何提高算法的收敛性和计算效率，以适应更复杂、更大规模的系统的需求。另一方面，可以结合其他先进的控制理论和技术，如模型预测控制、智能控制等，与GBO算法相结合，进一步提高系统的控制性能。此外，还可以开展更多的实际应用研究，将基于GBO算法的PID参数整定方法应用到更多的工业领域，解决实际问题，推动工业自动化的发展。
