基于Kalman滤波和现代时间序列分析方法，我们可以利用多种融合估计技术来实现对状态的融合估计。这些技术包括集中式融合估计、分布式融合估计（按矩阵加权、按对角阵加权、按标量加权）、以及协方差交叉融合等方法。通过这些技术，我们能够更有效地整合不同传感器或数据源提供的信息，以提高状态估计的准确性和鲁棒性。在集中式融合估计中，我们将所有传感器或数据源提供的信息集中到一个中心节点进行融合，以得到全局状态估计。而在分布式融合估计中，我们可以根据不同的权重方案，将各个传感器或数据源提供的信息进行加权融合，从而得到更为灵活和适应性更强的状态估计结果。同时，协方差交叉融合方法可以帮助我们更好地处理不同传感器或数据源之间的协方差关系，进一步提高融合估计的精度和鲁棒性。这些技术的应用将为状态估计和预测提供更加可靠和全面的支持，有助于解决多传感器融合问题中的挑战。
主要是针对多传感器多时滞（包括状态之后和观测滞后）系统，基于Kalman滤波和现代时间序列分析方法，利用集中式融合估计、分布式融合估计（按矩阵加权、按对角阵加权、按标量加权）、 协方差交叉融合等方法实现对状态的融合估计。
针对多传感器多时滞系统，我们可以利用基于Kalman滤波和现代时间序列分析方法的多种融合估计技术来实现对状态的融合估计。这些技术包括集中式融合估计、分布式融合估计（按矩阵加权、按对角阵加权、按标量加权）、以及协方差交叉融合等方法。
具体来说，我们可以采用SCI Fusion Kalman Filter for Multi-Sensor Systems with Multiple Time Delayed Measurements，这一方法利用斜方差交叉(CI)融合方法进行状态估计，适用于处理多传感器系统的多时滞情况。另外，Improved covariance intersection fusion Kalman filter for multi-sensor systems with multiple time delayed measurements则利用改进后的协方差交叉融合(ICI)方法实现对状态的估计，相较于原来的CI融合算法，可以提高精度。
此外，Modern Time Series Analysis Method for Multi-Sensor Systems with Time Delayed Measurements则基于现代时间序列分析方法，对局部传感器构造ARMA信息模型，利用射影定理和白噪声估值器，得到局部状态估计，然后进行融合。而SCI Fusion Estimations for Multi-Sensor Time-Delay Systems with Correlated Noise则为了避免噪声相关带来的推导上的复杂性，先将带相关噪声的系统转化为带不相关白噪声的系统，然后再进行融合。
最后，Sequential Covariance Intersection Fusion Kalman Filter for Multiple Time-delay Sensor Network Systems with Colored Noise则将带有色噪声的系统转化为带相关噪声的系统，然后再进行融合。这些方法的应用将为多传感器多时滞系统的状态估计提供更为精确和鲁棒的支持，有助于解决复杂系统中的状态融合问题。
内容包括：
- Improved covariance intersection fusion Kalman filter for multi-sensor systems with multiple time delayed measurements(带观测滞后多传感器系统的改进协方差交叉融合Kalman滤波器) 利用改进后的协方差交叉融合(ICI)方法实现对状态的估计，相较于原来的CI融合算法，可以提高精度。
- Modern Time Series Analysis Method for Multi-Sensor Systems with Time Delayed Measurements 基于现代时间序列分析方法，对局部传感器构造ARMA信息模型，利用射影定理和白噪声估值器，得到局部状态估计，然后进行融合。
- SCI Fusion Estimations for Multi-Sensor Time-Delay Systems with Correlated Noise(带相关噪声多传感器多时滞系统的SCI融合估值器) 为了避免噪声相关带来的推导上的复杂性，先将带相关噪声的系统转化为带不相关白噪声的系统，然后再进行融合。
- Sequential Covariance Intersection Fusion Kalman Filter for Multiple Time-delay Sensor Network Systems with Colored Noise(带有色噪声多重时滞传感网络系统的序贯协方差交叉融合Kalman滤波器) 将带有色噪声的系统转化为带相关噪声的系统，然后再进行融合。
时滞系统的协方差交叉融合估计研究文档
摘要
时滞系统广泛存在于工业过程、通信网络、机器人控制等领域，其状态估计面临信息异步性、估计偏差和相关性未知等挑战。协方差交叉（Covariance Intersection, CI）融合估计作为一种有效的信息融合方法，在处理具有未知相关性的多源信息时展现出独特优势。本文针对时滞系统，研究了协方差交叉融合估计方法，通过时间对齐、时滞补偿等技术，解决了时滞数据的处理和多源异步信息的融合问题，提高了状态估计的准确性和鲁棒性。
1. 引言
1.1 研究背景与意义
时滞系统是指系统中存在信号传输延迟或数据处理延迟的动态系统。这种时滞可能来自传感器的测量延迟、通信链路的传输延迟以及数据处理单元的计算延迟等。时滞的存在会导致系统信息传递不及时，影响状态估计的准确性和系统的稳定性。信息融合技术能够整合多源信息，提升估计性能，因此，研究时滞系统的协方差交叉融合估计具有重要的理论意义和实际应用价值。
1.2 国内外研究现状
近年来，随着对多传感器信息融合技术的深入研究，时滞系统的状态估计问题已经引起越来越多的关注。国内外学者在时滞系统的状态估计方面取得了丰硕的成果，提出了多种估计方法，如扩展卡尔曼滤波（EKF）、无味卡尔曼滤波（UKF）、粒子滤波等。然而，这些方法在处理时滞系统时存在局限性，如需要精确计算多源信息的相关性、难以处理时滞数据的同步问题等。协方差交叉融合估计方法作为一种不依赖于多源信息相关性的融合方法，为时滞系统的状态估计提供了新的思路。
2. 时滞系统与协方差交叉融合估计基础
2.1 时滞系统概述
时滞系统广泛存在于社会生活的各个领域，如生物、生态、化工、机械、人口动态、网络传输、计算机信息与数据传输等。时滞系统的特点在于其状态不仅依赖于当前时刻的输入，还依赖于过去时刻的状态。这种特性使得时滞系统的状态估计更加复杂和困难。
2.2 协方差交叉融合估计原理
协方差交叉融合估计是一种基于线性最小方差准则的信息融合方法，其核心思想是在不假设多源信息相关性的前提下，通过优化融合权重，保证融合后的协方差矩阵是真实协方差矩阵的上界，从而确保估计的一致性。协方差交叉融合估计方法具有鲁棒性强、计算量适中、估计精度高等优点，适用于处理具有未知相关性的多源信息。
2.3 时滞系统对状态估计的挑战
时滞系统对状态估计的挑战主要体现在以下几个方面：
- 信息异步性：多传感器采集的信息在时间上不同步，导致无法直接进行融合处理。
- 估计偏差：时滞会导致基于当前测量数据估计系统状态时，所使用的信息并非完全反映系统的实时状态，从而引入估计偏差。
- 相关性未知：多源传感器的测量数据之间可能存在复杂的相关性，而时滞的存在进一步增加了相关性的不确定性。
3. 时滞系统的协方差交叉融合估计方法
3.1 时间对齐技术
针对时滞系统中数据的时间异步性，需要对时滞数据进行预处理，将其转换到同一时间尺度上，为后续的融合估计奠定基础。时间对齐技术通过时间戳标记每个传感器的测量数据，确定不同数据对应的系统时刻。对于存在时滞的测量数据，采用状态预测的方法将其外推到当前估计时刻。例如，利用系统的动态模型，根据历史状态估计值预测时滞数据对应的当前状态，实现多源数据的时间对齐。
3.2 时滞补偿策略
建立时滞模型，对时滞带来的误差进行补偿。对于确定性时滞，可以通过设计补偿器，将时滞系统转化为无时滞系统进行处理；对于随机性时滞，可采用自适应方法实时估计时滞大小，并根据估计结果调整状态预测和更新策略。时滞补偿策略能够有效减小时滞对状态估计的影响，提高估计精度。
3.3 协方差交叉融合估计实现
在完成时间对齐和时滞补偿后，采用协方差交叉融合估计方法对多源信息进行融合。具体步骤如下：
- 局部状态估计：利用卡尔曼滤波或其他状态估计方法，对每个传感器的测量数据进行局部状态估计，得到局部状态估计值和估计误差协方差矩阵。
- 融合权重优化：根据线性最小方差准则，优化融合权重，使得融合后的协方差矩阵最小。
- 协方差交叉融合：利用优化后的融合权重，对局部状态估计值进行加权融合，得到全局状态估计值。同时，计算融合后的协方差矩阵，作为全局状态估计的不确定性度量。
4. 改进的协方差交叉融合估计方法
4.1 改进的CI融合算法
传统的协方差交叉融合算法在计算融合权重时，可能存在一定的保守性。为了提高融合估计的精度，本文引入了一种改进的CI融合算法。该算法通过引入动态权重调整策略，根据时滞的变化、传感器的性能波动等因素实时更新权重，进一步提升融合估计的适应性。改进的CI融合算法能够给出实际估值误差方差的较小保守的上界，克服了原有互协方差融合器的上界方差较大的保守性，提高了鲁棒精度。
4.2 序贯协方差交叉融合算法
针对多传感器时滞系统，本文还提出了序贯协方差交叉融合算法。该算法将多个传感器的测量数据按顺序进行融合，每次融合时只考虑当前传感器与已融合传感器的信息。序贯协方差交叉融合算法能够显著减小计算负担，同时保持较高的估计精度。仿真研究表明，序贯协方差交叉融合算法在处理多传感器时滞系统时具有较好的性能。
5. 仿真实验与结果分析
5.1 仿真实验设计
为了验证本文提出的时滞系统协方差交叉融合估计方法的有效性，设计了仿真实验。仿真实验采用多传感器时滞系统模型，考虑了观测滞后、相关噪声和有色噪声等多种情况。通过MATLAB仿真平台，实现了基于卡尔曼滤波和协方差交叉融合估计的状态估计算法。
5.2 仿真结果分析
仿真结果表明，本文提出的时滞系统协方差交叉融合估计方法能够显著提高状态估计的精度和鲁棒性。具体分析如下：
- 观测滞后情况：在观测滞后情况下，改进的CI融合算法和序贯CI融合算法均能够给出较高的估计精度，且改进的CI融合算法精度略高于序贯CI融合算法。与传统CI融合算法相比，改进的CI融合算法具有更高的鲁棒精度。
- 相关噪声情况：在相关噪声情况下，本文提出的带相关噪声多传感器时滞系统CI融合估值器能够有效处理噪声相关性问题，提高状态估计的精度。仿真结果表明，该算法在相关噪声情况下仍能保持较高的估计精度。
- 有色噪声情况：在有色噪声情况下，本文提出的带有色噪声多传感器时滞系统CI融合估值器能够有效抑制有色噪声的影响，提高状态估计的精度。仿真结果表明，该算法在有色噪声情况下具有较好的性能。
6. 结论与展望
6.1 研究结论
本文针对时滞系统的状态估计问题，研究了协方差交叉融合估计方法。通过时间对齐、时滞补偿等技术，解决了时滞数据的处理和多源异步信息的融合问题。提出了改进的CI融合算法和序贯CI融合算法，提高了状态估计的精度和鲁棒性。仿真实验结果表明，本文提出的方法在处理时滞系统状态估计问题时具有显著优势。
6.2 研究展望
未来研究可以进一步探讨以下几个方面：
- 非线性时滞系统扩展：现有研究多集中于线性时滞系统，对于非线性时滞系统，需要结合非线性滤波方法（如UKF、粒子滤波等）与协方差交叉融合估计，构建适用于非线性场景的融合框架。
- 动态权重调整策略优化：当前的融合权重优化多为静态或基于简单规则的动态调整，未来可以研究更复杂的动态权重调整策略，如基于机器学习或深度学习的权重优化方法，进一步提高融合估计的适应性。
- 实际应用验证：将本文提出的方法应用于实际系统中，如工业过程控制、通信网络状态监测等领域，验证其在实际应用中的有效性和可行性。
📚2 运行结果
2.1 改进的CI融合估值器

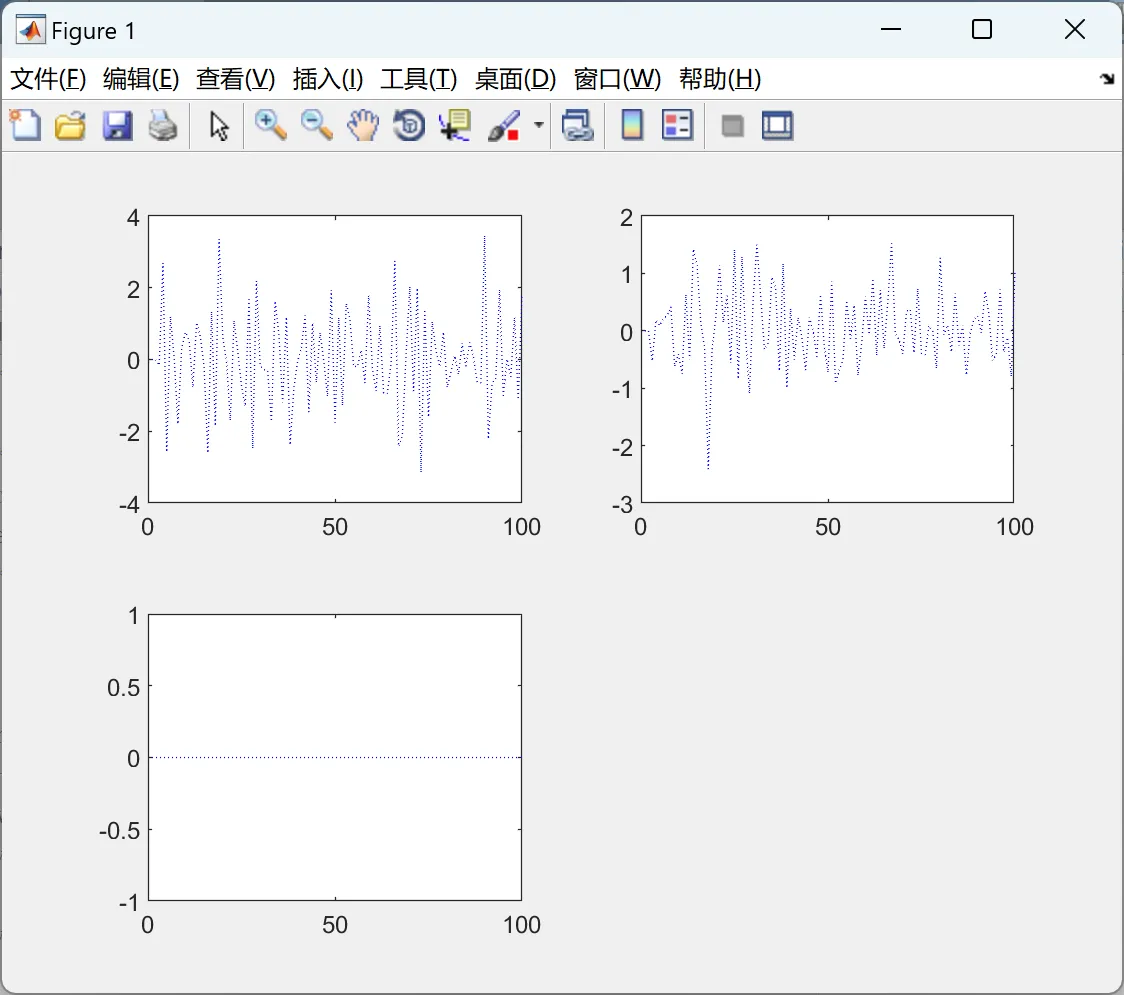

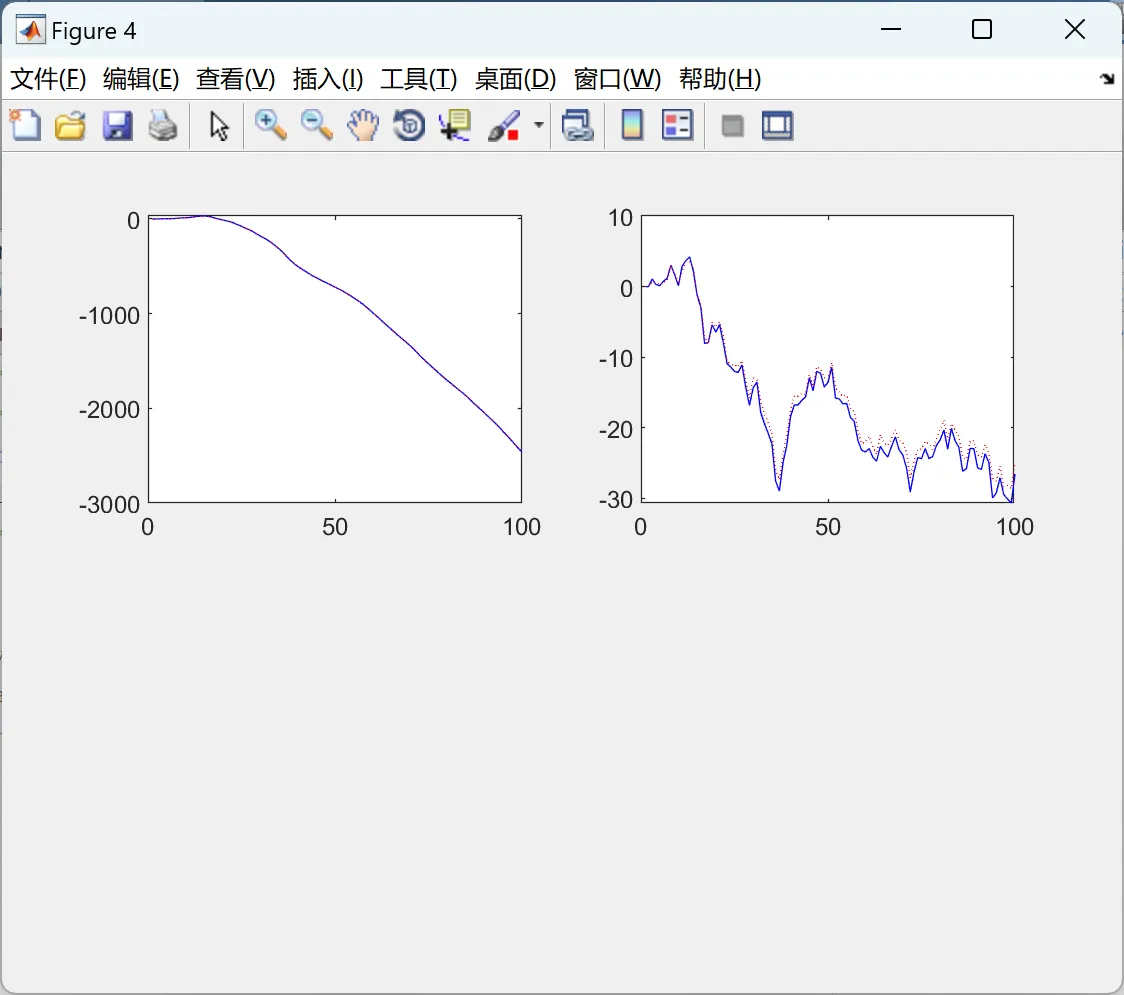

带观测滞后多传感器系统的改进协方差交叉融合Kalman滤波器) 利用改进后的协方差交叉融合(ICI)方法实现对状态的估计，相较于原来的CI融合算法，可以提高精度
编辑
编辑

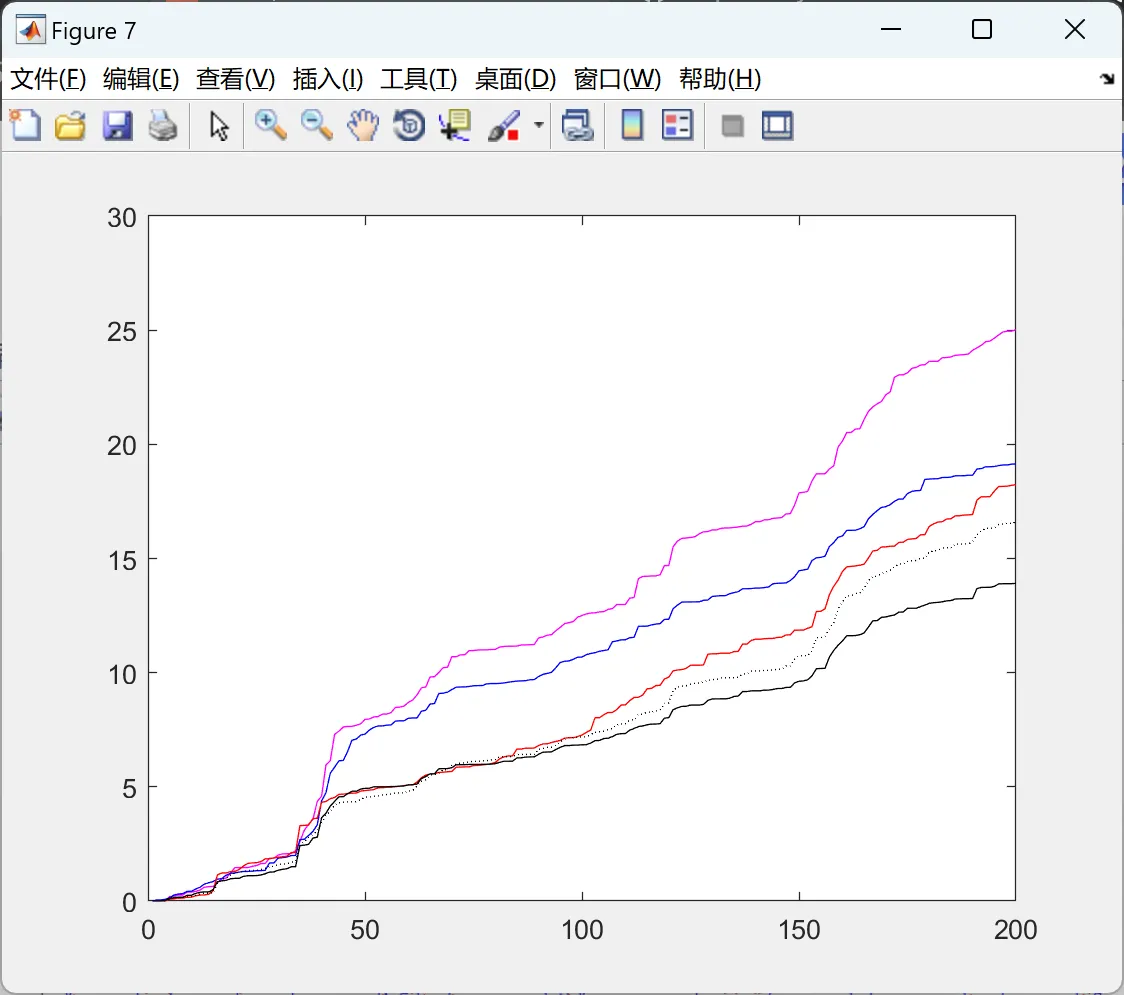

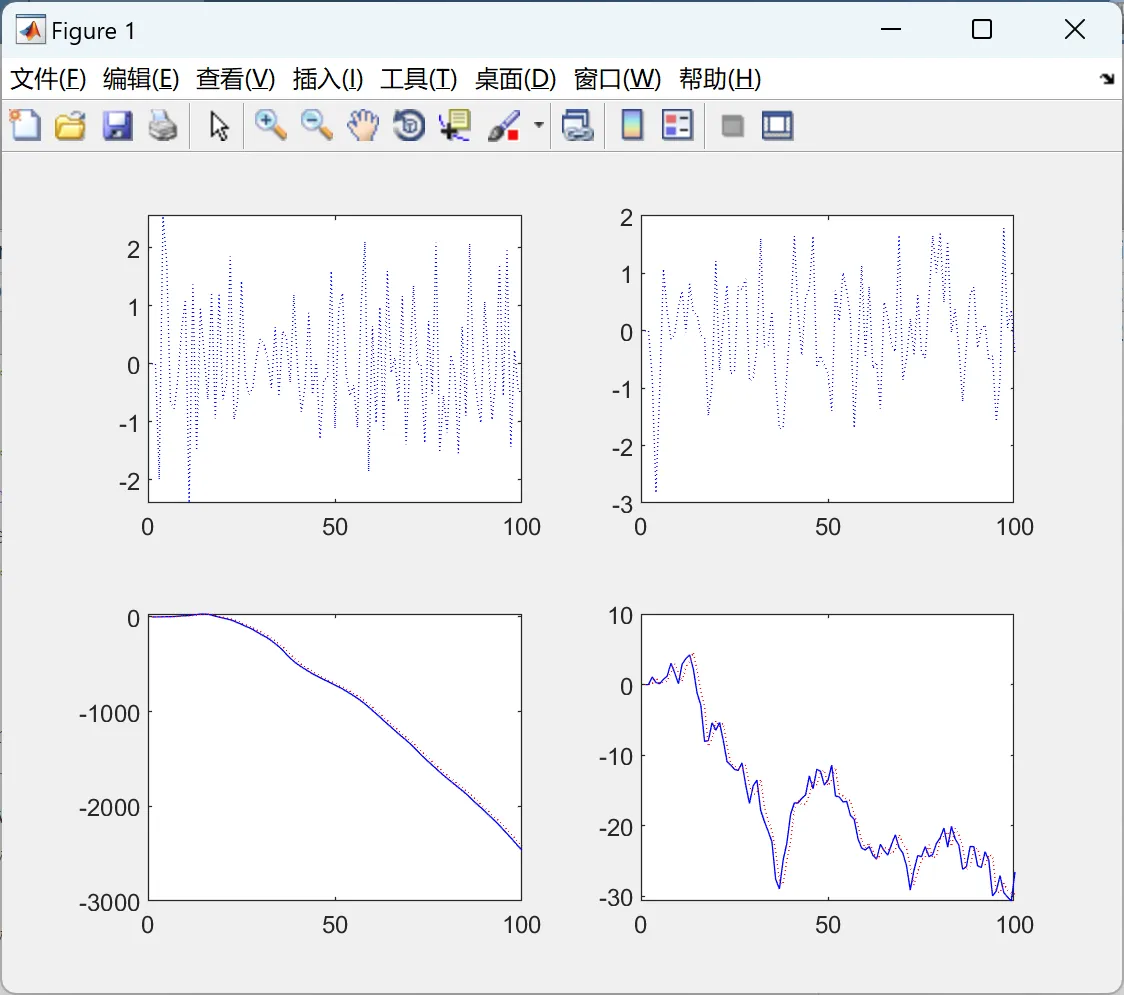

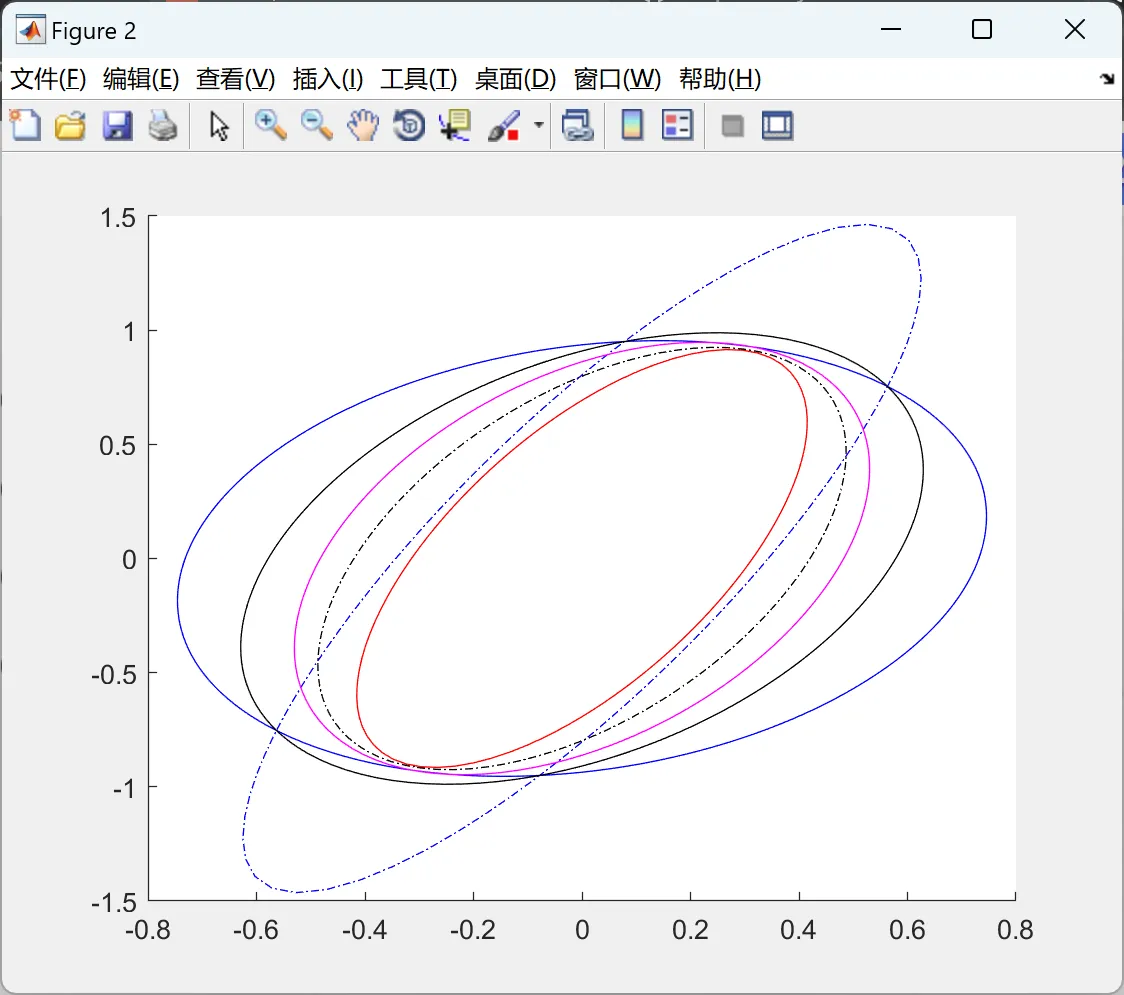

2.2 基于现代时间序列分析方法，对局部传感器构造ARMA信息模型，利用射影定理和白噪声估值器，得到局部状态估计，然后进行融合
编辑
编辑
编辑
编辑

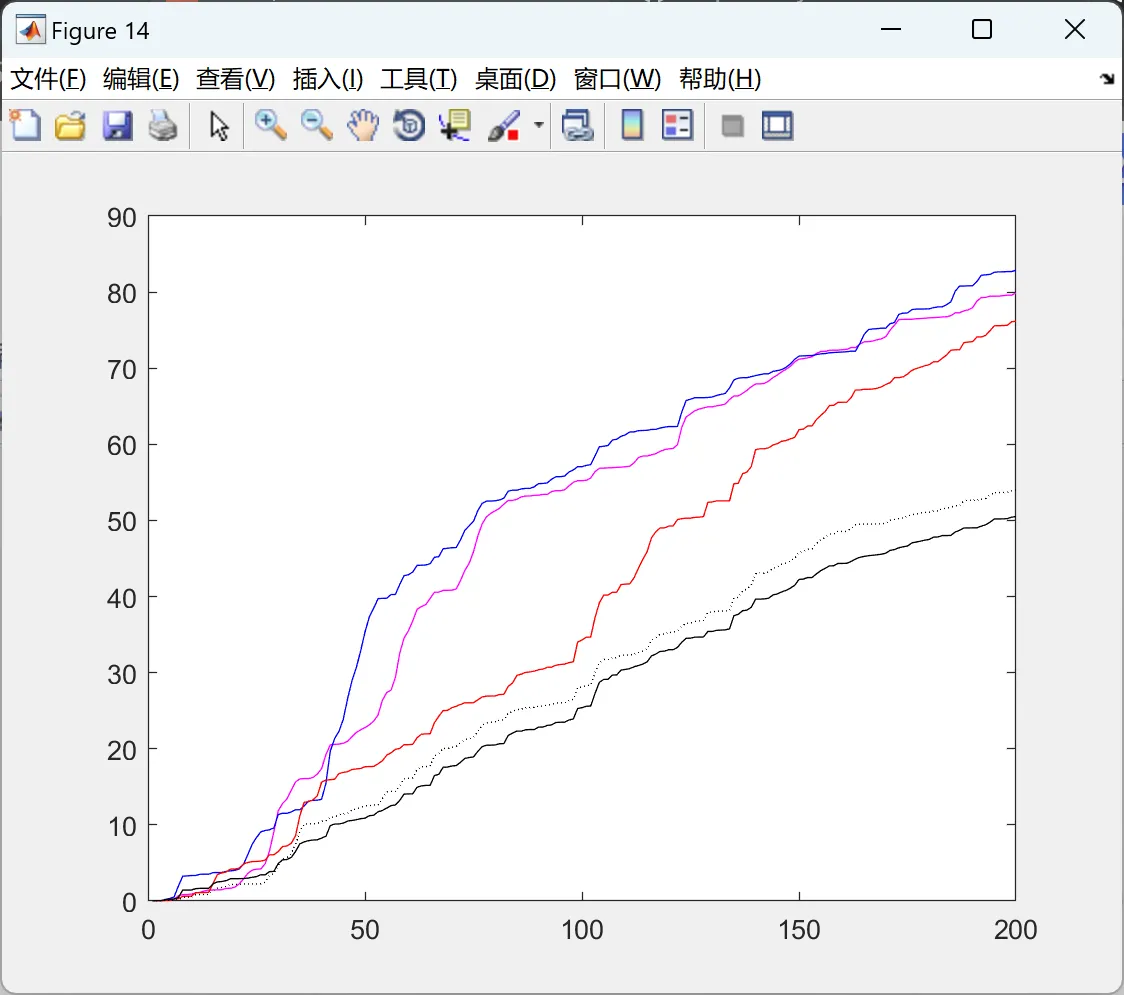

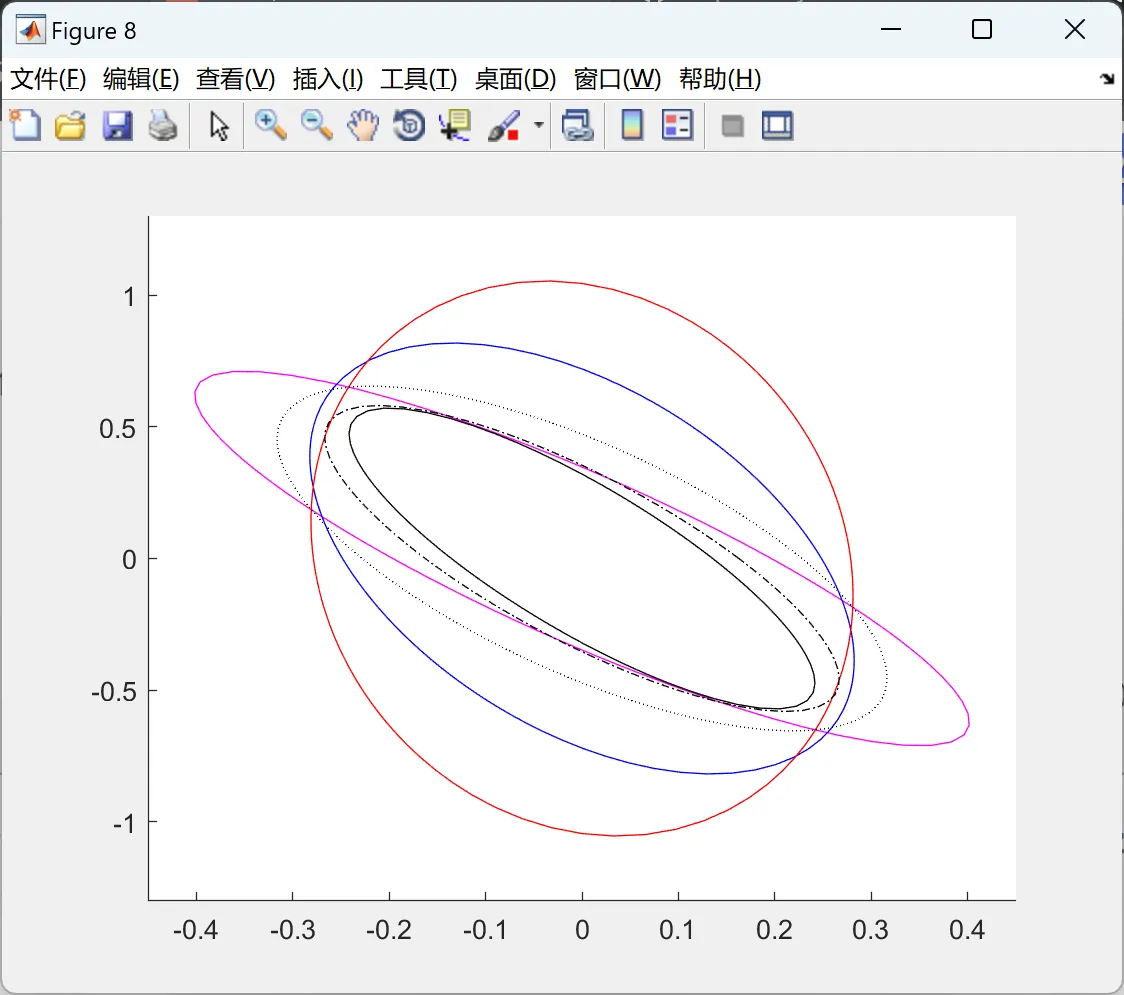

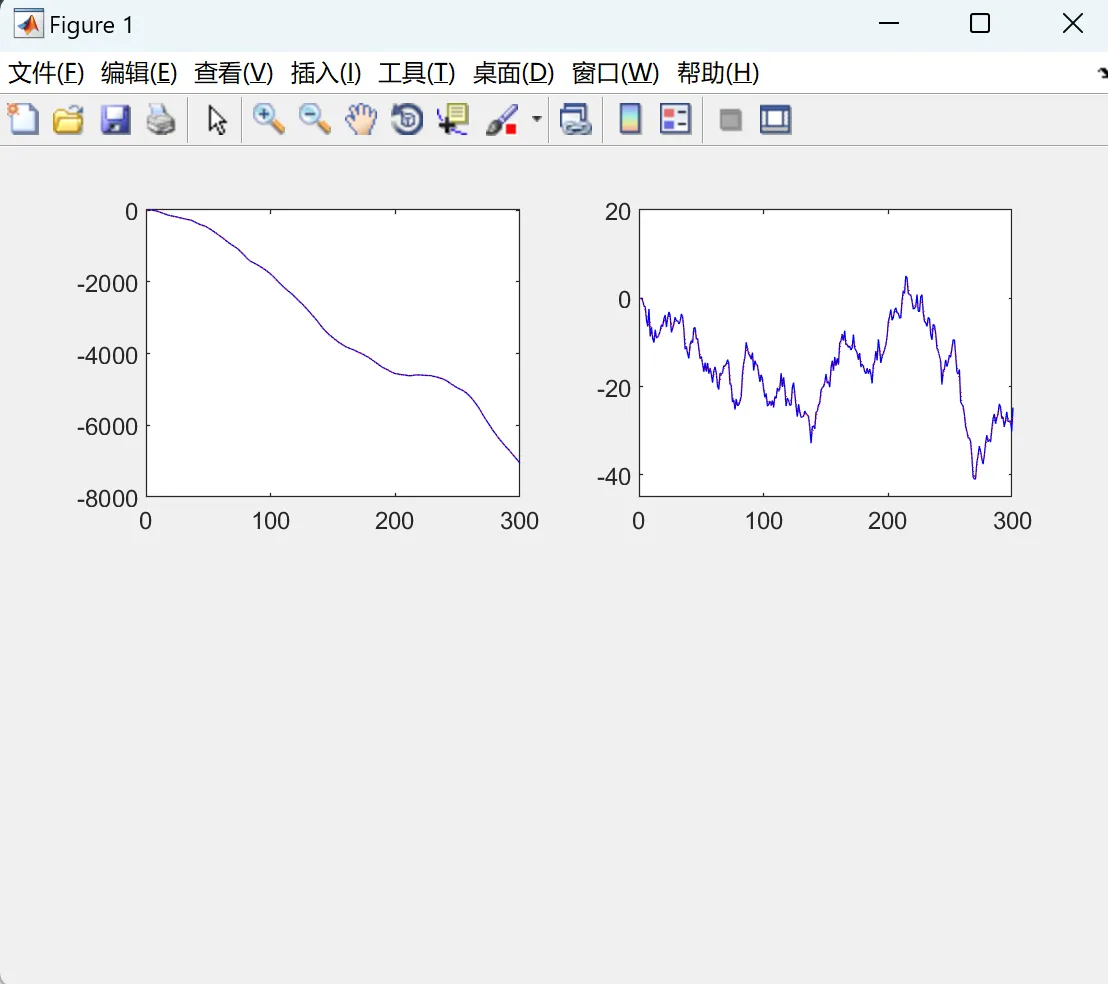

2.3 带相关噪声多传感器时滞系统CI融合估值器
(带相关噪声多传感器多时滞系统的CI融合估值器) 为了避免噪声相关带来的推导上的复杂性，先将带相关噪声的系统转化为带不相关白噪声的系统，然后再进行融合
编辑
编辑
编辑
编辑
编辑

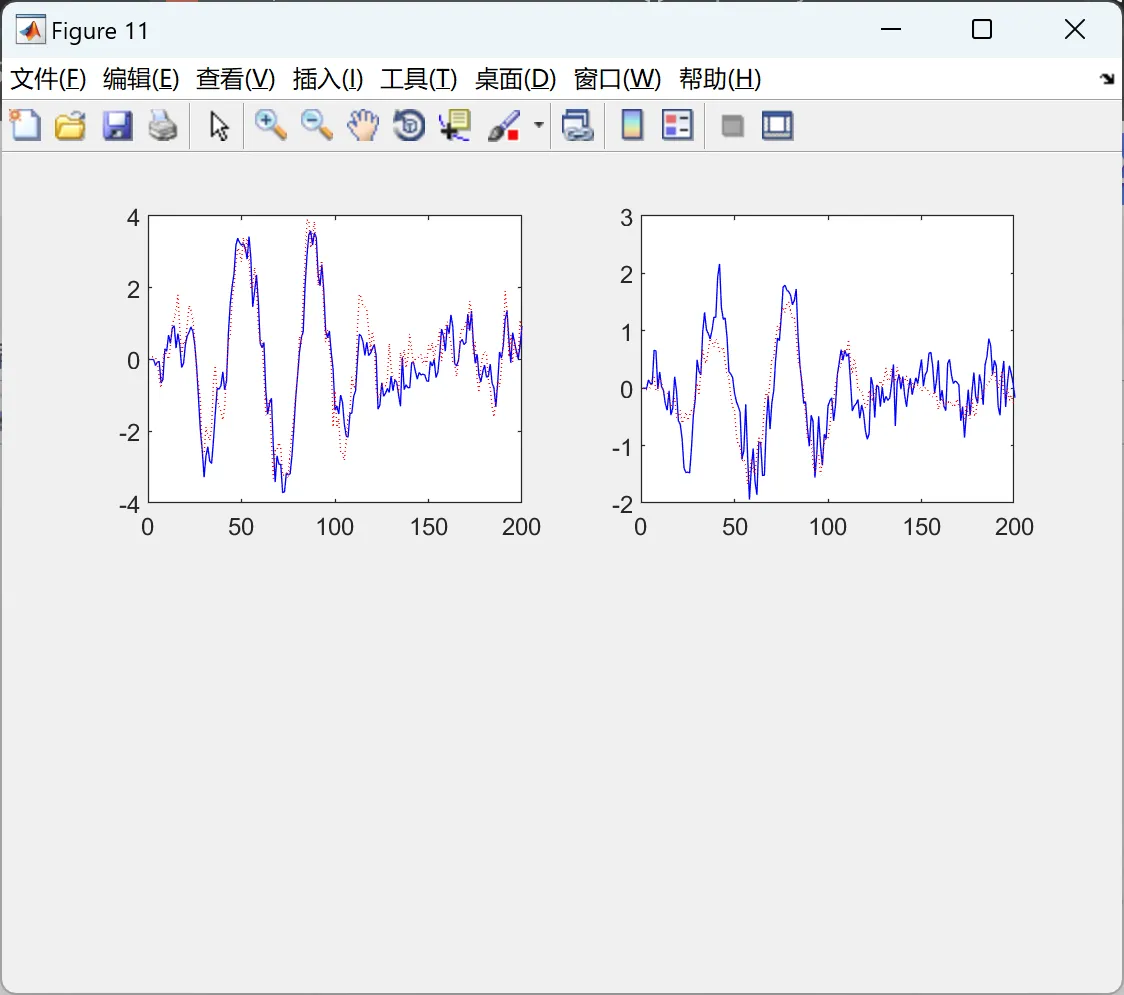

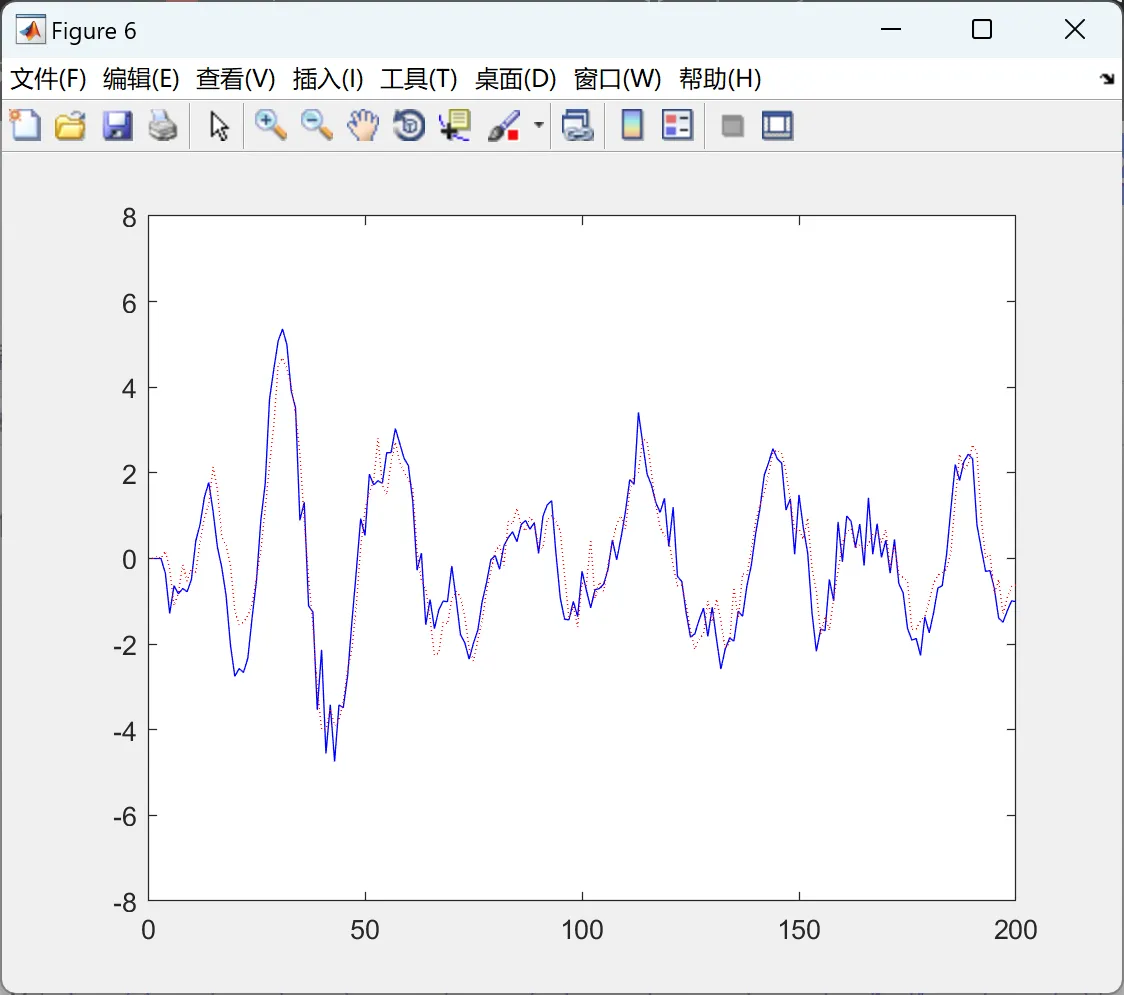

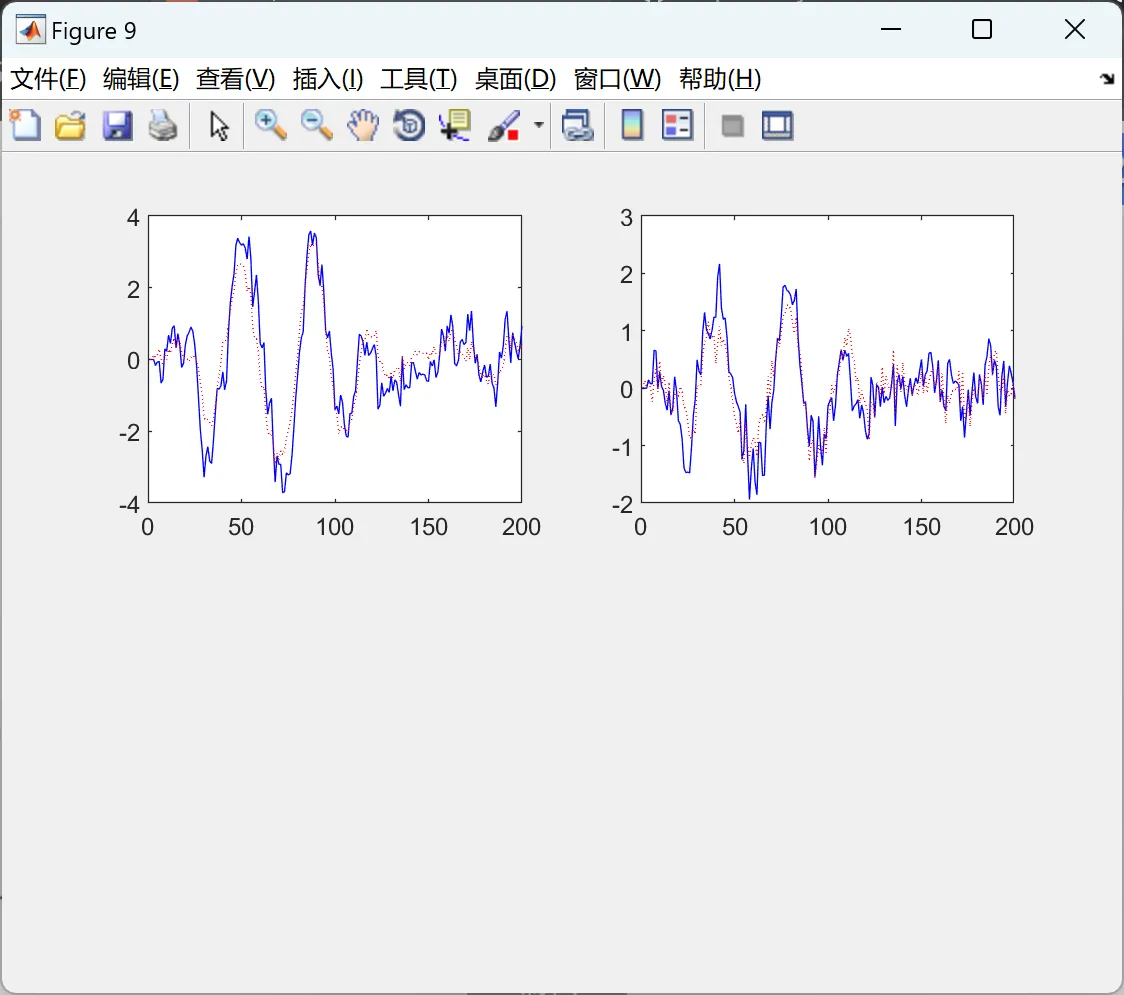

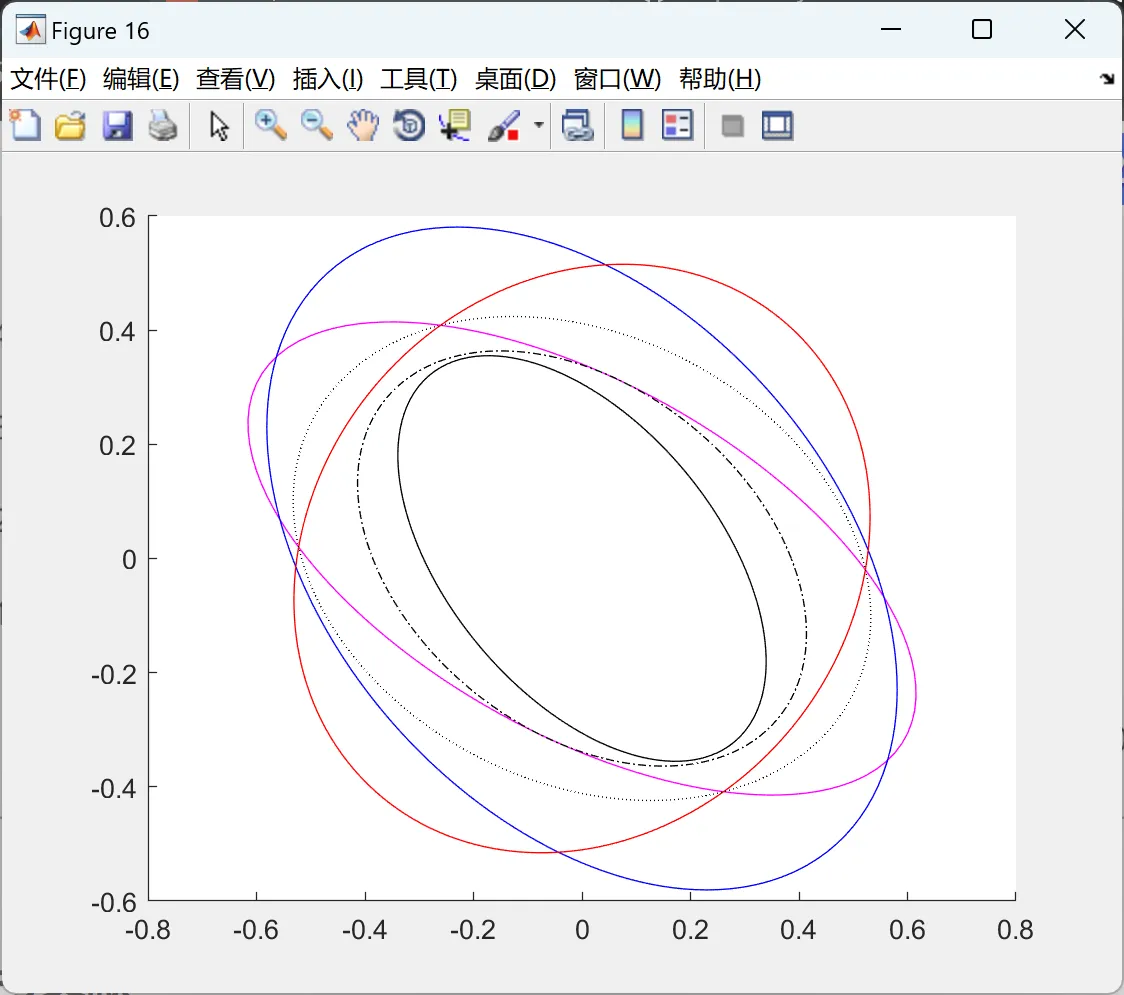

2.4 带有色噪声多传感器时滞系统CI融合估值器
(带有色噪声多重时滞传感网络系统的序贯协方差交叉融合Kalman滤波器) 将带有色噪声的系统转化为带相关噪声的系统，然后再进行融合
编辑
编辑
编辑
编辑
编辑
部分代码：
%-----------------滤波误差互协方差阵----------------%
P13(:,:,1)=eye(2);
for i=1:Bushu
PP13(:,:,i+1)=fai* P13(:,:,i)*fai'+gama*Qw*gama';%预报误差互协方差阵
%---滤波误差互协方差阵----%
P13(:,:,i+1)=[eye(2)-k1(:,i+1)*H01]*PP13(:,:,i+1)*[eye(2)-k3(:,i+1)*H03]'-[eye(2)-k1(:,i+1)*H01]*fai*P13(:,:,i)*H13'*k3(:,i+1)';P31(:,:,i+1)=P13(:,:,i+1)';
end
%-----------------按矩阵加权---------------%
for i=1:Bushu
Psigma(:,:,i)=[P1(:,:,i),P13(:,:,i);
P13(:,:,i)',P3(:,:,i)];
end
e=[eye(2),eye(2)]';
for i=1:Bushu
A(:,:,i)=inv(Psigma(:,:,i))*e*inv(e'*inv(Psigma(:,:,i))*e);
Pm(:,:,i)=inv(e'*inv(Psigma(:,:,i))*e);%误差方差阵
xmjian(:,i)=A(1:2,:,i)'*x1jian(:,i)+A(3:4,:,i)'*x3jian(:,i);
end
% t=1:Bushu;
% figure
% subplot(2,2,1);plot(t,x(1,t),'b',t,xmjian(1,t),'r:');
% subplot(2,2,2);plot(t,x(2,t),'b',t,xmjian(2,t),'r:');
%-----------------SCI----------------%
deta=0.0001;pp1=P1(:,:,Bushu);pp3=P3(:,:,Bushu);
[w13,Pci13]=y13_0618(deta,pp1,pp3)%pp1和pp3形成pci1
Pci13_=Pci13*(w13*w13*inv(pp1)*pp1*inv(pp1)+w13*(1-w13)*inv(pp1)*P13(:,:,Bushu)*inv(pp3)+...
w13*(1-w13)*inv(pp3)*P31(:,:,Bushu)*inv(pp1)+(1-w13)*(1-w13)*inv(pp3)*pp3*inv(pp3))*Pci13;
% P_13=[0.15 0.15;0.3 1];P_31=P_13';
rho=0.7;
P_13=rho*chol(pp1)'*chol(pp3);P_31=P_13';
Pcic13=Pci13*(w13*w13*inv(pp1)*pp1*inv(pp1)+w13*(1-w13)*inv(pp1)*P_13*inv(pp3)+...
w13*(1-w13)*inv(pp3)*P_31*inv(pp1)+(1-w13)*(1-w13)*inv(pp3)*pp3*inv(pp3))*Pci13;
for i=1:Bushu
xci13(:,i)=Pci13*(w13*inv(pp1)*x1jian(:,i)+(1-w13)*inv(pp3)*x3jian(:,i));
end
t=1:Bushu;
figure
subplot(2,2,1);plot(t,x(1,t),'b',t,xci13(1,t),'r:');
subplot(2,2,2);plot(t,x(2,t),'b',t,xci13(2,t),'r:');axis([0,Bushu,-45,20]);
%-----------------椭圆半径----------------%
P1_ni=inv(P1(:,:,Bushu));P3_ni=inv(P3(:,:,Bushu));
Pm_ni=inv(Pm(:,:,Bushu));
Pci13_ni=inv(Pci13);Pci13__ni=inv(Pci13_);
Pcic13_ni=inv(Pcic13);
theta=0:pi/100:2*pi;
r1=1./sqrt(P1_ni(1,1)*cos(theta).^2+(P1_ni(1,2)+P1_ni(2,1))*cos(theta).*sin(theta)+P1_ni(2,2)*sin(theta).^2);
r3=1./sqrt(P3_ni(1,1)*cos(theta).^2+(P3_ni(1,2)+P3_ni(2,1))*cos(theta).*sin(theta)+P3_ni(2,2)*sin(theta).^2);
rm=1./sqrt(Pm_ni(1,1)*cos(theta).^2+(Pm_ni(1,2)+Pm_ni(2,1))*cos(theta).*sin(theta)+Pm_ni(2,2)*sin(theta).^2);
rci13=1./sqrt(Pci13_ni(1,1)*cos(theta).^2+(Pci13_ni(1,2)+Pci13_ni(2,1))*cos(theta).*sin(theta)+Pci13_ni(2,2)*sin(theta).^2);
rci13_=1./sqrt(Pci13__ni(1,1)*cos(theta).^2+(Pci13__ni(1,2)+Pci13__ni(2,1))*cos(theta).*sin(theta)+Pci13__ni(2,2)*sin(theta).^2);
rcic13=1./sqrt(Pcic13_ni(1,1)*cos(theta).^2+(Pcic13_ni(1,2)+Pcic13_ni(2,1))*cos(theta).*sin(theta)+Pcic13_ni(2,2)*sin(theta).^2);
%--------------作图----------------%
t=1:Bushu;
figure
hold on;
polar(theta,r1,'b');
polar(theta,r3,'b-.');
polar(theta,rm,'r');
polar(theta,rci13,'k');
polar(theta,rci13_,'k-.');
polar(theta,rcic13,'m');
🎉3 参考文献
文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。

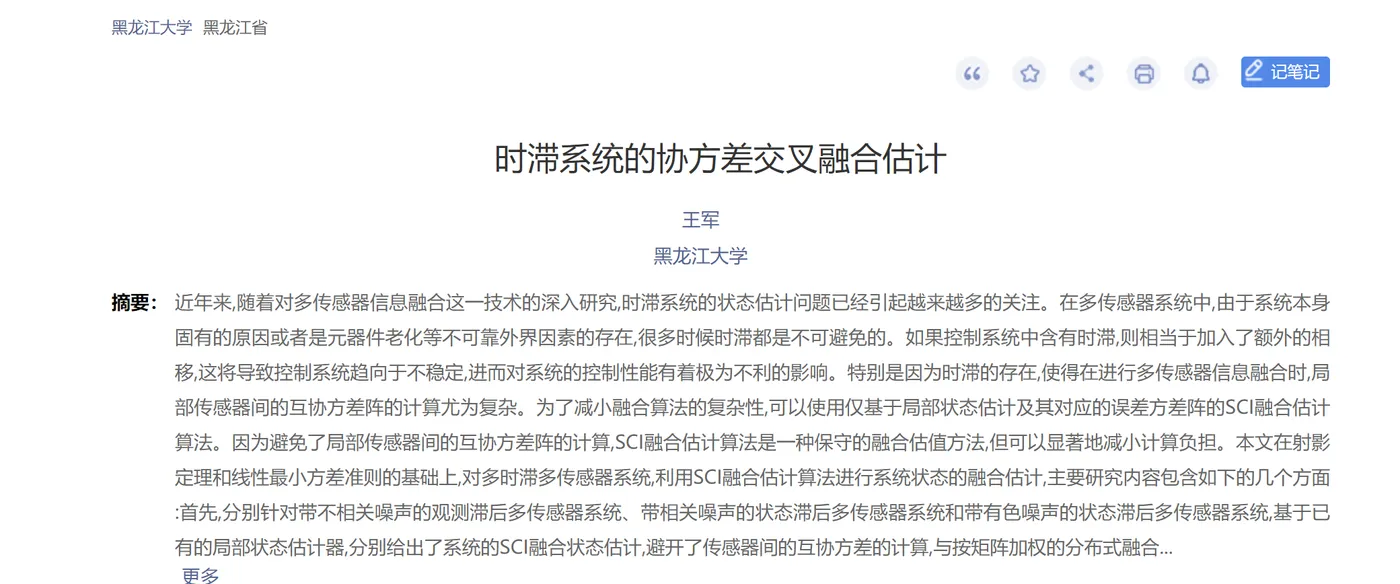

[1]王军.时滞系统的协方差交叉融合估计[D].黑龙江大学,2017.
