一、 引言：为什么工业界离不开 CAN？
在自动驾驶、轨道交通和工业自动化领域，CAN（Controller Area Network）是不折不扣的通信基石。不同于以太网或串口，CAN 总线天生为实时性和高可靠性而设计。其独特的非破坏性仲裁机制和极强的抗干扰能力，使其在极端电磁环境下依然能稳定传输关键控制指令。
二、 核心技术深度剖析
1. 物理层：差分信号与逻辑电平
CAN 采用差分信号（Differential Signaling）传输，通过两条线（CAN_H, CAN_L）的电压差来表示逻辑状态：
- 显性电平（Dominant, 逻辑 0）： CAN_H ≈ 3.5V，CAN_L ≈ 1.5V。此时总线被“压制”，即使有节点想发送隐性电平，总线也会呈现显性。
- 隐性电平（Recessive, 逻辑 1）： CAN_H ≈ CAN_L ≈ 2.5V。

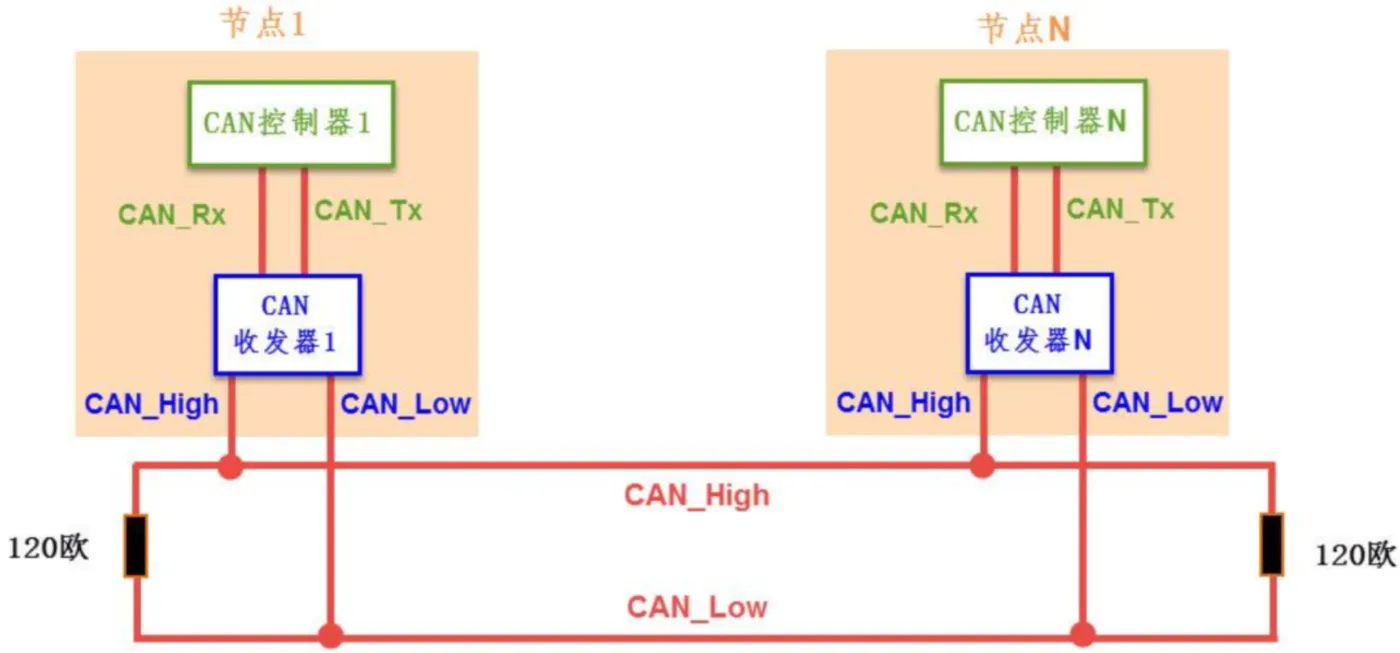

- 终端电阻： 总线两端必须各接一个 120Ω 电阻，用以匹配阻抗，防止信号反射。
2. 数据链路层：非破坏性逐位仲裁
这是 CAN 最具魅力的部分。CAN 采用 CSMA/CD + AMP（载波侦听多路访问/冲突检测+仲裁优先级）。

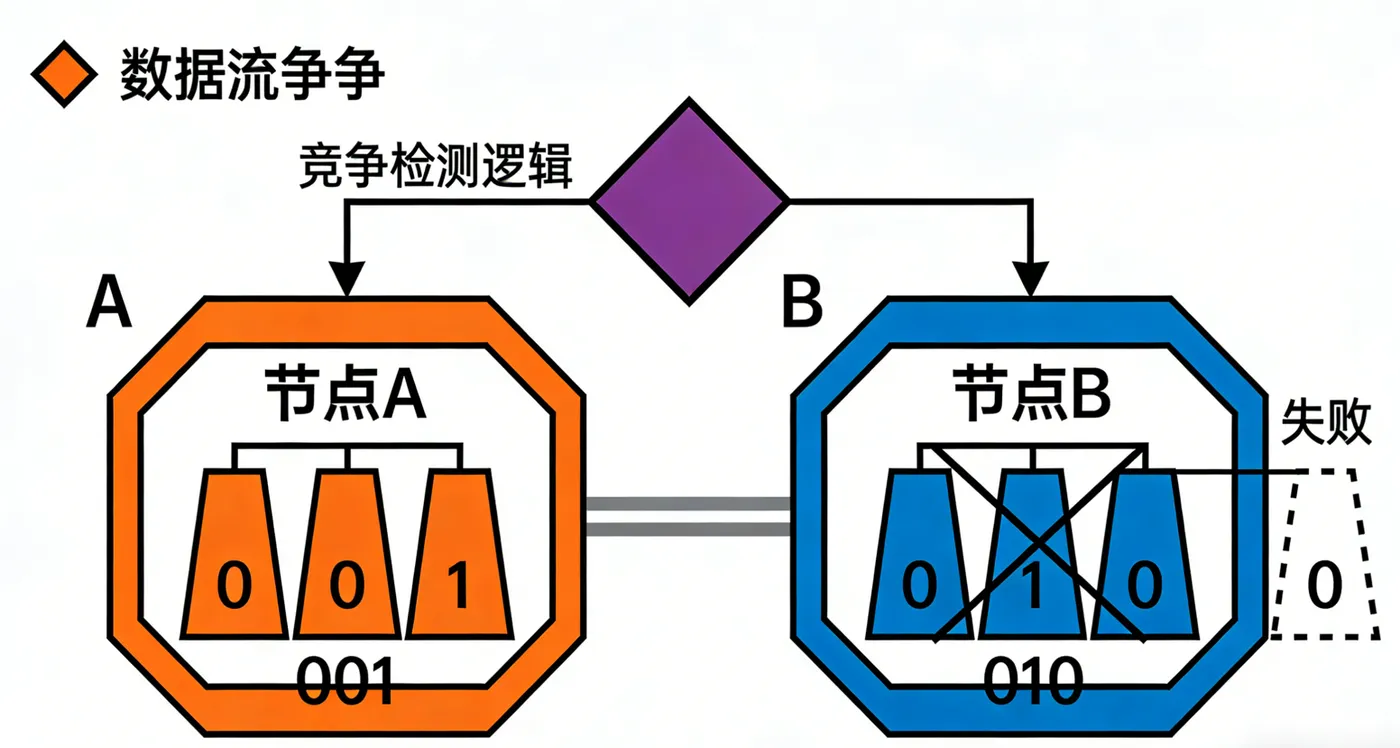

- 原理： 当多个节点同时发送时，它们会一边发送一边监听总线。由于显性位（0）会覆盖隐性位（1），发送高 ID（低优先级）的节点会发现总线电平与自己发出的不符，从而立即停止发送，退出竞争。
- 结果： 高优先级消息无延迟通过，低优先级消息自动重发，不会产生类似以太网的“碰撞”。
是的，你观察得非常敏锐！你之前列出的确实是 CAN 2.0A（标准帧） 的结构。
在实际应用和博客介绍中，通常需要对比 CAN 2.0A (Standard) 和 CAN 2.0B (Extended)。两者的核心区别在于 ID 的长度 以及为了兼容这两种长度而引入的控制位。
以下是为你整理的 A 和 B 两个版本的详细对比介绍，你可以直接补充到博客中：

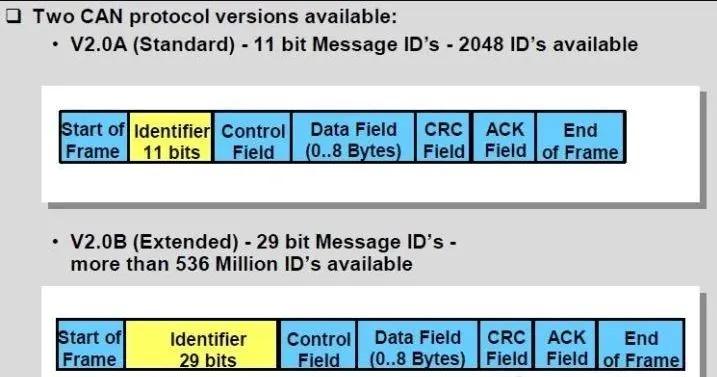

3. 帧结构：标准帧 (2.0A) vs 扩展帧 (2.0B)
CAN 协议有两个主要版本，它们在同一条总线上可以共存。它们最显著的区别在于“身份标签（ID）”的容量。
A. CAN 2.0A (标准帧)
这是最基础的格式，适用于大多数中小型系统。
- Identifier (ID)： 11 位长度。最多支持 $2^{11} = 2048$ 个不同的报文 ID。
- 控制位 - IDE (Identifier Extension)： 位于控制段，此时为显性 (0)，表示这是一个标准帧。
- 特点： 结构紧凑，开销更小，传输效率略高于扩展帧。
B. CAN 2.0B (扩展帧)
为了满足复杂系统（如重型机械、商用车 J1939 协议）对大量节点的需求，扩展帧应运而生。
- Identifier (ID)： 29 位长度。由 11 位基本 ID + 18 位扩展 ID 组成。支持超过 5 亿个 ID。
- 控制位 - SRR (Substitute Remote Request)： 代替了标准帧中的 RTR 位，保持占位。
- 控制位 - IDE (Identifier Extension)： 此时为隐性 (1)，告诉接收节点：“后面还有 18 位 ID，请继续接收”。
- 特点： 能够承载更复杂的协议信息（如将优先级、源地址、目标地址都编码进 ID 中）。
技术细节对比表
| 字段名称 | 标准帧 (CAN 2.0A) | 扩展帧 (CAN 2.0B) | 作用说明 |
| SOF | 1 bit | 1 bit | 帧起始 |
| ID 长度 | 11 bit | 29 bit (11+18) | 决定优先级和消息含义 |
| IDE 位 | 显性 (0) | 隐性 (1) | 区分标准帧与扩展帧的关键 |
| RTR / SRR | RTR (远程请求) | SRR (替代远程请求) | 区分数据帧与远程帧 |
| Control 段 | 6 bit | 6 bit | 包含 DLC (数据长度) |
| Data 段 | 0 - 8 Byte | 0 - 8 Byte | 实际有效载荷 |
| CRC 段 | 15 bit | 15 bit | 循环冗余校验 |
| ACK 段 | 2 bit | 2 bit | 应答位 |
兼容性：
CAN 总线硬件在读取 ID 的过程中，一旦读到第 12 位（即 IDE 位），如果它是 0，硬件就知道 ID 结束了，开始读 DLC；如果它是 1，硬件就知道后面还有 18 位 ID。这种设计允许标准帧和扩展帧在同一条物理总线上混跑而不会出错。
在 Python 例子中如何体现？
# 发送标准帧 (2.0A) msg_standard = can.Message( arbitration_id=0x123, is_extended_id=False, # 对应 IDE = 0 data=[1, 2, 3] ) # 发送扩展帧 (2.0B) msg_extended = can.Message( arbitration_id=0x12345678, is_extended_id=True, # 对应 IDE = 1 data=[4, 5, 6] )
CAN 总线之所以被称为“永不死机的总线”，核心就在于其极其严密的错误处理与隔离机制。它不仅能发现错误，还能判断是“偶尔的手抖”还是“硬件损坏”，并能自动断开故障节点。
以下是针对这部分的详细深度解析：
4. 错误处理机制：CAN 的“自我修复”艺术
CAN 协议定义了 5 种错误检测方法，并在硬件层面通过两个计数器（TEC 和 REC）来管理节点的健康状态。
(1) 五大错误检测逻辑
- 位错误 (Bit Error)：
- 原理： 节点在发送位信息的同时，也会读取总线上的电平。如果发送的是“1”却读到“0”（或反之），则报出位错误。
- 例外： 在“仲裁段”发送隐性读到显性是正常的（输掉了仲裁），或在“应答位”发送隐性读到显性也是正常的（收到了 ACK），这些情况不会报错。
- 填充错误 (Stuff Error)：
- 原理： 为了防止总线长时间没有电平变化导致时钟不同步，CAN 规定连续发送 5 个相同位后，必须自动插入一个相反位（位填充）。
- 触发： 如果接收端发现总线上出现了连续 6 个相同位，说明同步逻辑失效，报出填充错误。
- CRC 错误 (CRC Error)：
- 原理： 发送方计算 15 位校验码，接收方根据接收数据重新计算。
- 触发： 如果计算结果不一致，报出 CRC 错误。
- 格式错误 (Form Error)：
- 原理： CAN 帧中有一些固定格式的位（如 CRC 界定符、ACK 界定符、EOF 等），它们必须是隐性（1）。
- 触发： 如果这些位置读到了显性（0），说明帧结构损坏。
- 应答错误 (ACK Error)：
- 原理： 发送方在 ACK Slot 发送一个隐性位。
- 触发： 如果没有任何接收者将该位拉低（显性），发送方就知道这封信“石沉大海”了，报出应答错误。
(2) 节点的健康管理：TEC 与 REC
每个 CAN 控制器内部有两个神秘的计数器，它们决定了节点的“生死”：
- TEC (Transmit Error Counter)： 发送错误计数器。
- REC (Receive Error Counter)： 接收错误计数器。
奖惩机制：
- 如果检测到一次错误，计数器会大幅增加（如 +8）。
- 如果成功完成一次收/发，计数器会小幅减少（如 -1）。
- 这种“重罚轻赏”的机制能快速定位那些持续出错的故障节点。
(3) 节点的三种错误状态

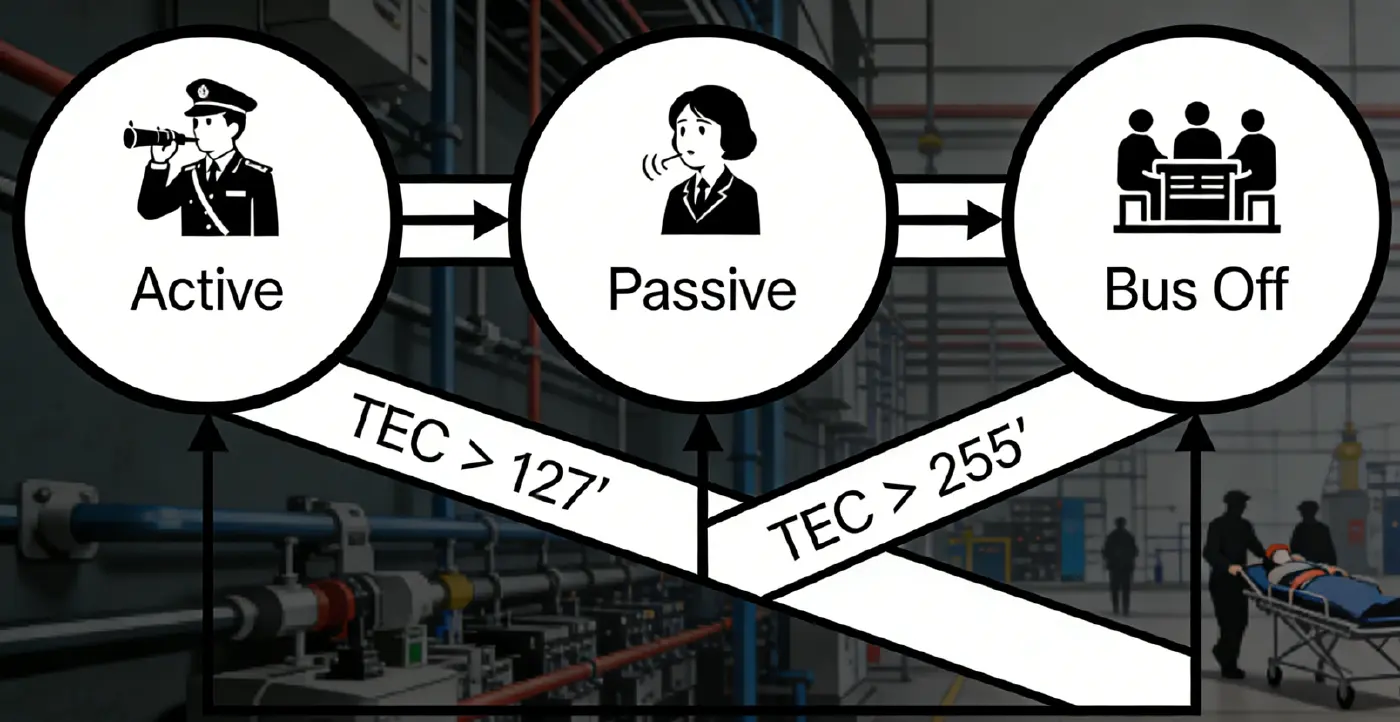

根据 TEC/REC 的值，节点会在三种状态间切换：
| 状态 | 触发条件 | 行为特征 | 影响 |
| 主动错误 (Error Active) | TEC < 127 且 REC < 127 | 发现错误后发送 显性错误标志（6位连续0）。 | 全局干扰： 会强制打断全总线的传输，让大家都重发。这是正常的“纠错”状态。 |
| 被动错误 (Error Passive) | TEC > 127 或 REC > 127 | 发现错误后发送 隐性错误标志（6位连续1）。 | 局部抗争： 发出的错误标志不会影响别人，且发完报文后必须等待 8bit 时间才能发下一帧。 |
| 总线关闭 (Bus Off) | TEC > 255 | 节点直接从物理层面断开与总线的连接。 | 自我隔离： 节点不再收发任何数据。防止一个损坏的硬件（如短路）持续发出错误帧，拖垮整个车辆的通信。 |
 |
5. 进阶：如何从 Bus Off 中恢复？
- 在汽车电子中，这通常对应于 Network Management (网络管理) 逻辑。
- 如果一个节点频繁进入 Bus Off，工程师就需要检查物理链路（是否有干扰、终端电阻是否脱落）或硬件收发器是否损坏。
三、 进阶演进：CAN FD (Flexible Data-rate)
随着传感器数据量剧增，传统 CAN（8字节负载，1Mbps带宽）已力不从心。CAN FD 引入了：
- 更长的负载： 单帧支持高达 64 字节。
- 双速率： 仲裁段维持低速，数据段切换至高速（可达 5Mbps 或更高）。
四、 实战：在 PC 上实现专业级 CAN 通信模拟
在 Linux 环境下，CAN 设备被抽象为网络接口（SocketCAN），这使得我们可以像操作 TCP/IP 套接字一样操作 CAN。
1. 环境构建 (Ubuntu/Debian)
如果没有硬件，我们使用内核模块 vcan (Virtual CAN) 来模拟真实总线。
# 加载虚拟 CAN 内核模块 sudo modprobe vcan # 创建虚拟接口 vcan0 sudo ip link add dev vcan0 type vcan sudo ip link set up vcan0 # 安装 can-utils 工具集（专业调试必用） sudo apt-get install can-utils
2. Python 高级编程实例
我们将使用 python-can 库，采用 异步监听 + 事件循环 的专业写法。
import can import threading import time def print_message(msg): """消息回调函数""" print(f"[{time.strftime('%H:%M:%S')}] ID: {msg.arbitration_id:03x} | " f"DLC: {msg.dlc} | Data: {msg.data.hex().upper()}") class CanNode: def __init__(self, channel='vcan0'): # 初始化 SocketCAN 接口 self.bus = can.interface.Bus(channel=channel, bustype='socketcan') self.notifier = None def start_receive(self): # 使用 Notifier 实现非阻塞监听 self.notifier = can.Notifier(self.bus, [print_message]) print("Listening on vcan0...") def send_periodic_data(self): """模拟周期性发送控制指令""" msg = can.Message( arbitration_id=0x101, data=[0xAA, 0xBB, 0xCC, 0x00, 0x01, 0x02, 0x03, 0x04], is_extended_id=False ) try: while True: self.bus.send(msg) print(f"Sent: {msg.arbitration_id:03x}") time.sleep(1) # 1Hz 频率 except KeyboardInterrupt: self.stop() def stop(self): if self.notifier: self.notifier.stop() self.bus.shutdown() if __name__ == "__main__": node = CanNode('vcan0') node.start_receive() node.send_periodic_data()
3. 使用专业工具链进行验证
打开另一个终端，使用 candump（相当于 CAN 界的 Wireshark）监控总线：
candump vcan0
你会看到类似如下的实时报文：
vcan0 101 [8] AA BB CC 00 01 02 03 04
还可以使用 cangen 模拟高负载流量，测试你的 Python 代码在高并发下的表现：
cangen vcan0 -g 10 -I 7FF -L 8 # 每10ms生成一帧随机报文
五、 总结与最佳实践
- ID 规划： 在系统设计初期就要严格定义 ID 分配表（DBC文件），确保关键控制指令（如制动、转向）拥有最小 ID。
- 负载率控制： 建议总线负载率保持在 30%-50% 以下，峰值不超过 70%，以确保实时性。
- 应用层协议： 裸 CAN 只解决了“怎么传”，实际开发中应结合 CANopen（工业）、J1939（商用车）或 UDS（诊断）等应用层协议。
CAN 通信不仅是底层硬件的连接，更是一门关于确定性与可靠性的艺术。希望这篇介绍能帮你从应用层深入到协议核心，开启汽车电子/工业控制的大门。
