一、传统IT架构图绘制痛点和AI架构图绘制介绍
1.1 绘图痛点
需求背景：做项目的第一步都离不开画图，传统IT架构图绘制的痛点
- 绘制效率低
- 手动绘制耗时：使用Visio、Draw.io、ProcessOn等工具手动绘制，一个复杂架构图需要2-4小时
- 反复修改繁琐：架构调整后需要手动修改每个组件、连线、标注，工作量大
- 版本管理困难：多版本架构图难以对比，容易丢失历史版本
- 绘制质量不稳定
- 标准化程度低：不同人员绘制风格不统一，缺乏统一标准
- 容易出错遗漏：手动绘制容易遗漏组件、连接错误、标注不规范
- 专业门槛高：新人需要学习工具使用，绘制专业架构图需要经验积累
- 维护成本高
- 同步更新困难：代码变更后，架构图难以同步更新，容易过时
- 多人协作冲突：团队多人编辑同一架构图，容易出现冲突和重复工作
- 文档化成本高：需要专门维护架构文档，增加团队工作负担
1.2 什么是AI架构图绘制？
定义
AI架构图绘制是利用AI大模型能力，通过自然语言描述自动生成IT架构图的技术方案。
简单说，就像对AI说"画一个微服务架构图，包含网关、用户服务、订单服务、数据库"，AI就能自动生成专业的架构图。
核心能力包括：
- 自然语言理解：理解你的架构需求描述，提取关键组件和关系
- 智能布局设计：自动设计组件位置、连线方式，保证图表清晰美观
- 多格式支持：支持Draw.io、Mermaid、PlantUML等多种格式输出
- 架构模式识别：识别微服务、分层架构、事件驱动等常见架构模式
适用场景
- 新项目架构设计：快速生成初始架构图，用于技术方案评审
- 现有系统梳理：通过代码分析自动生成现有系统架构图
- 技术方案评审：快速产出多个架构方案对比图
- 团队协作：统一架构图标准，提高团队沟通效率
AI架构图绘制工具类型
- AI增强型绘图工具：如next-ai-draw-io，在传统绘图工具基础上集成AI能力
- 代码生成图表工具：如Mermaid，通过代码描述生成图表，AI辅助代码生成
- 注意：传统的IT绘图工具， 也在逐步加入AI绘图功能
注意事项
- AI生成的架构图需要人工审核：AI可能不理解业务细节，需要技术专家校验（依旧离不开基础架构能力）
- 持续优化提示词：更好的描述能生成更准确的架构图
- 结合代码同步更新：建议将架构图纳入版本控制，配合代码变更自动更新
- 选择合适工具：不同工具适合不同场景，需要根据团队需求选择
二、工程师画架构图的秘密武器-Mermaid
2.1 为什么需要Mermaid？
- 图表维护困难：传统图片格式难以版本控制，修改麻烦
- 文档自动化需求：需要在Markdown等文档中嵌入图表
- 团队协作需要：代码化图表便于团队协作和审查
2.2 什么是Mermaid？
核心定义
- Mermaid 是一个基于 JavaScript 的开源图表生成库
- 允许用户通过简洁的文本语法（类似 Markdown）来定义流程图、时序图、类图等，并自动渲染为 SVG 或 PNG 图像
特点
- 代码即文档：图表定义就是代码，可以版本控制、代码审查
- 多图表类型：支持流程图、时序图、类图、架构图、甘特图等
- 广泛支持：GitHub、GitLab、Notion、Typora等平台都支持Mermaid
- AI绘制架构图需要：利用AI大模型绘制业务架构图-出错少的情况下采用这个最好
在线文档地址
2.3 Mermaid支持的图表类型
- 流程图（Flowchart）：用于业务流程、算法流程
- 时序图（Sequence Diagram）：用于展示系统交互时序
- 类图（Class Diagram）：用于展示类结构和关系
- 架构图（C4 Context/Container）：用于展示系统架构
- 状态图（State Diagram）：用于展示状态转换
- 甘特图（Gantt Chart）：用于项目管理
- 实体关系图（ER Diagram）：用于数据库设计

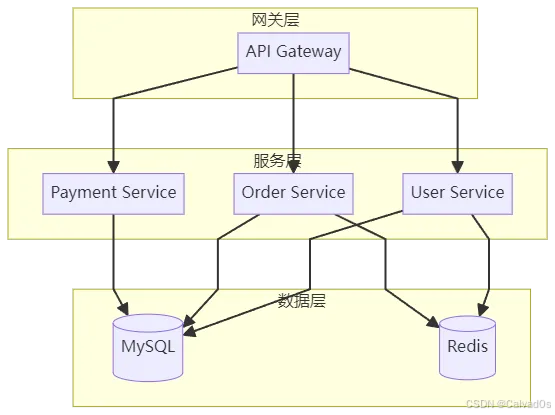

2.4 架构图语法示例
graph TB subgraph 网关层 A[API Gateway] end subgraph 服务层 B[User Service] C[Order Service] D[Payment Service] end subgraph 数据层 E[(MySQL)] F[(Redis)] end A --> B A --> C A --> D B --> E C --> E D --> E B --> F C --> F
三、Mermaid在线地址绘制架构图上手实战
在线运行地址：https://mermaid-live.nodejs.cn/edit
3.1 案例实战：微服务架构图绘制
需求说明
- 绘制完整的微服务架构图
- 包含网关层、服务层、数据层
- 展示各组件之间的关系

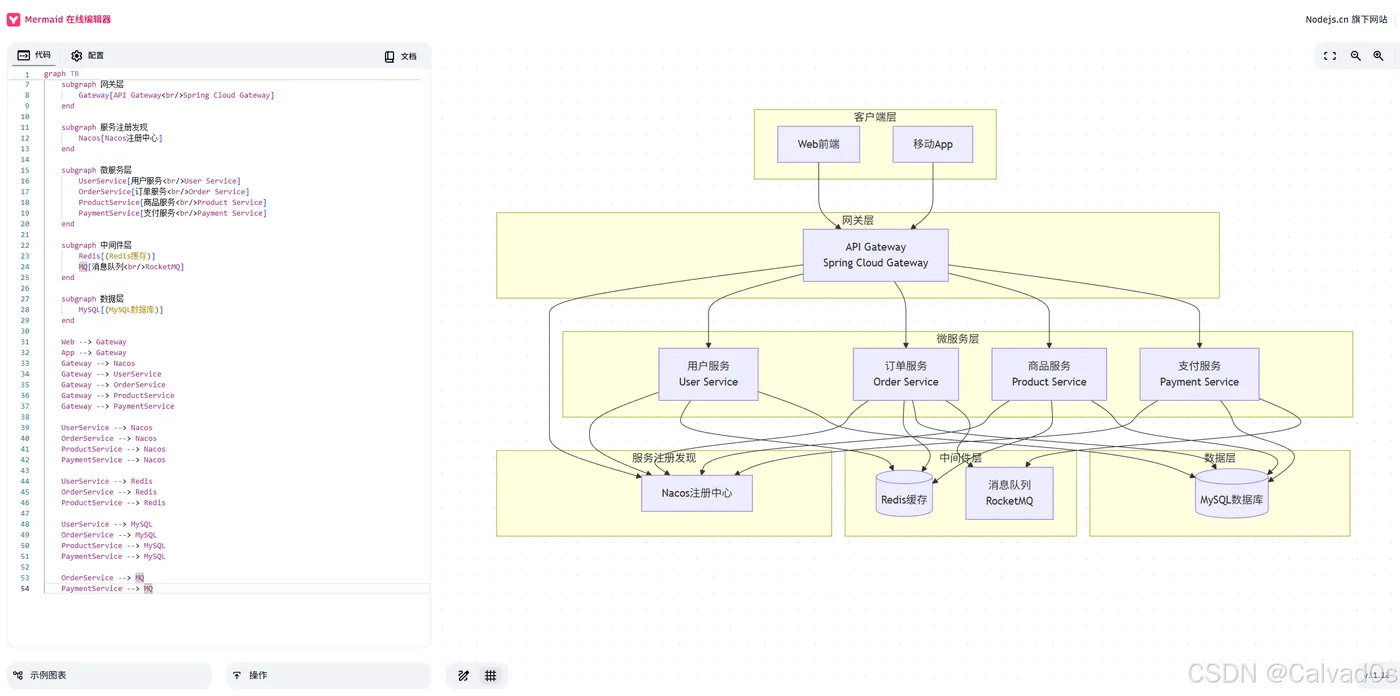

步骤
- 打开在线编辑器， https://mermaid.live/
- 复制以下代码到左侧编辑区
graph TB subgraph 客户端层 Web[Web前端] App[移动App] end subgraph 网关层 Gateway[API Gateway<br/>Spring Cloud Gateway] end subgraph 服务注册发现 Nacos[Nacos注册中心] end subgraph 微服务层 UserService[用户服务<br/>User Service] OrderService[订单服务<br/>Order Service] ProductService[商品服务<br/>Product Service] PaymentService[支付服务<br/>Payment Service] end subgraph 中间件层 Redis[(Redis缓存)] MQ[消息队列<br/>RocketMQ] end subgraph 数据层 MySQL[(MySQL数据库)] end Web --> Gateway App --> Gateway Gateway --> Nacos Gateway --> UserService Gateway --> OrderService Gateway --> ProductService Gateway --> PaymentService UserService --> Nacos OrderService --> Nacos ProductService --> Nacos PaymentService --> Nacos UserService --> Redis OrderService --> Redis ProductService --> Redis UserService --> MySQL OrderService --> MySQL ProductService --> MySQL PaymentService --> MySQL OrderService --> MQ PaymentService --> MQ
3.2 Mermaid在项目中的应用
- README文档：在项目README中添加架构图
- 技术文档：在技术设计文档中嵌入架构图
- Wiki文档：在项目Wiki中使用Mermaid图表
- 代码注释：在代码注释中使用Mermaid展示逻辑流程
四、AI架构图绘制工具对比和选择指南
4.1 需求背景
- 知道了常见的架构图可以采用Mermaid代码进行绘制
- 我们就可以让AI辅助生成Mermaid架构图代码，市场有很多工具
- 主要分两类
- 使用AI编辑器：在Cursor、Qoder等AI编辑器中描述需求，AI生成Mermaid代码
- 使用在线AI画图：在processON、next-ai-draw-io 等网站中直接中描述需求，AI生成Mermaid代码
4.2 主流AI架构图绘制工具
在线网站：ProcessOn
- 定位：在线协作式思维导图与流程图工具，支持 AI 辅助绘图
- 特点：轻量化操作、实时协作、模板丰富、AI 快速生成图表
- 适用场景：思维导图创作、流程图绘制、项目管理甘特图、团队需求梳理、架构原型设计
- 优势
- 免安装在线使用，跨设备同步，支持多人实时协作编辑，团队沟通效率高
- 内置海量行业模板（流程图 / 思维导图 / ER 图 / 架构图等），新手易上手
- AI 辅助功能可一键生成图表框架、优化排版，降低复杂绘图门槛
- 劣势
- 免费版有节点数量和文件数量限制，高级功能需开通会员
- 完全依赖网络环境，离线状态下无法编辑已保存文件
- 提示词示例：
帮我生成一个微服务架构图，包含： - API网关作为入口 - 用户服务、订单服务、商品服务、支付服务 - Nacos服务注册中心 - Redis缓存和MySQL数据库 - 展示所有组件之间的连接关系
在线网站：next-ai-draw-io
- 定位：基于Draw.io的AI增强版
- 特点：功能强大、专业绘图、AI辅助生成
- 适用场景：复杂架构图、专业文档、团队协作
- 优势：
- 继承了Draw.io的所有专业功能，AI辅助提升绘制效率
- 支持多种格式导出，图表质量专业规范
- 劣势：
- 需要学习Draw.io基本操作，在线版本可能受网络影响，复杂图表生成可能需要多次对话
Mermaid + AI编辑器
- 定位：代码化图表生成工具
- 特点：代码即文档、版本控制友好、易于维护
- 适用场景：文档嵌入、版本控制
- 优势：
- 图表代码可以版本控制、易于维护和更新
- 广泛平台支持，结合AI编辑器快速生成
- 劣势：
- 需要学习Mermaid语法，复杂布局控制相对困难，可视化编辑能力较弱
PlantUML + AI辅助
- 定位：UML图表生成工具
- 特点：专业UML支持、代码生成、多格式输出
- 适用场景：UML设计、系统设计、文档生成
- 优势：
- 专业的UML图表支持，代码化定义便于维护，支持多种图表类型
- 劣势：
- 语法相对复杂，主要用于UML图表，学习成本较高
| 对比维度 | next-ai-draw-io | Mermaid+AI | PlantUML+AI |
| 学习成本 | 中等（需学Draw.io） | 低（语法简单） | 高（语法复杂） |
| 绘制效率 | 高（AI辅助） | 高（AI生成） | 中（需写代码） |
| 版本控制 | 中等（文件格式） | 高（代码格式） | 高（代码格式） |
| 图表质量 | 高（专业标准） | 中高 | 高（UML标准） |
| 维护成本 | 中（手动维护） | 低（代码维护） | 低（代码维护） |
| 适用场景 | 复杂架构、专业文档 | 文档嵌入、协作 | UML设计 |
4.3 选择指南
场景一：新项目架构设计
推荐工具：next-ai-draw-io
原因：需要专业美观的架构图用于技术方案评审，AI辅助可以快速生成高质量图表。
使用方式：通过对话描述架构需求，AI生成图表后手动微调。
场景二：技术文档编写
推荐工具：Mermaid + AI编辑器
原因：文档需要嵌入图表，Mermaid可以直接在Markdown中使用，版本控制友好。
使用方式：在AI编辑器中描述需求，AI生成Mermaid代码，嵌入文档。
场景三：现有系统梳理
推荐工具：Mermaid + AI代码分析工具（Cursor、Qoder）
原因：自动分析代码生成架构图，效率最高，后续用Mermaid维护。
使用方式：工具自动分析代码，生成Mermaid代码，纳入版本控制。
五、什么是next-ai-draw-io和AI架构图实战
5.1 什么是next-ai-draw-io？
next-ai-draw-io是基于Draw.io的AI增强版本，集成了AI大模型能力，支持通过自然语言描述自动生成架构图。
简单说，就像给Draw.io装了一个"AI助手"，你可以用文字描述架构，AI帮你自动画图。
- 技术特点：
- 基于Draw.io：继承了Draw.io的所有功能和优势
- AI能力集成：集成了GPT、Claude等大模型，支持智能绘图
- 实时生成：支持实时对话生成和编辑架构图
- 多格式导出：支持PNG、SVG、PDF等多种格式导出
- 资料地址
5.2 为什么需要next-ai-draw-io？
需求背景
- Draw.io功能强大但操作复杂：专业绘图功能多，但学习成本高
- 架构图绘制效率低：手动绘制复杂架构图需要大量时间
- 需要AI辅助提升效率：希望通过AI能力快速生成专业架构图
核心作用
- 提升绘制效率：通过AI辅助，绘制时间从小时级降到分钟级
- 降低学习成本：无需深入学习Draw.io复杂功能，用自然语言描述即可
- 保持专业标准：生成的图表符合专业规范，风格统一
- 支持迭代优化：可以不断通过对话优化和完善架构图
5.3 案例实战
需求说明
- 快速生成一个微服务架构图
- 包含API网关、用户服务、订单服务、支付服务、商品服务
- 包含Redis缓存、MySQL数据库
实战步骤
步骤1：访问next-ai-draw-io
访问地址：https://next-ai-drawio.jiang.jp/zh 或使用本地部署版本

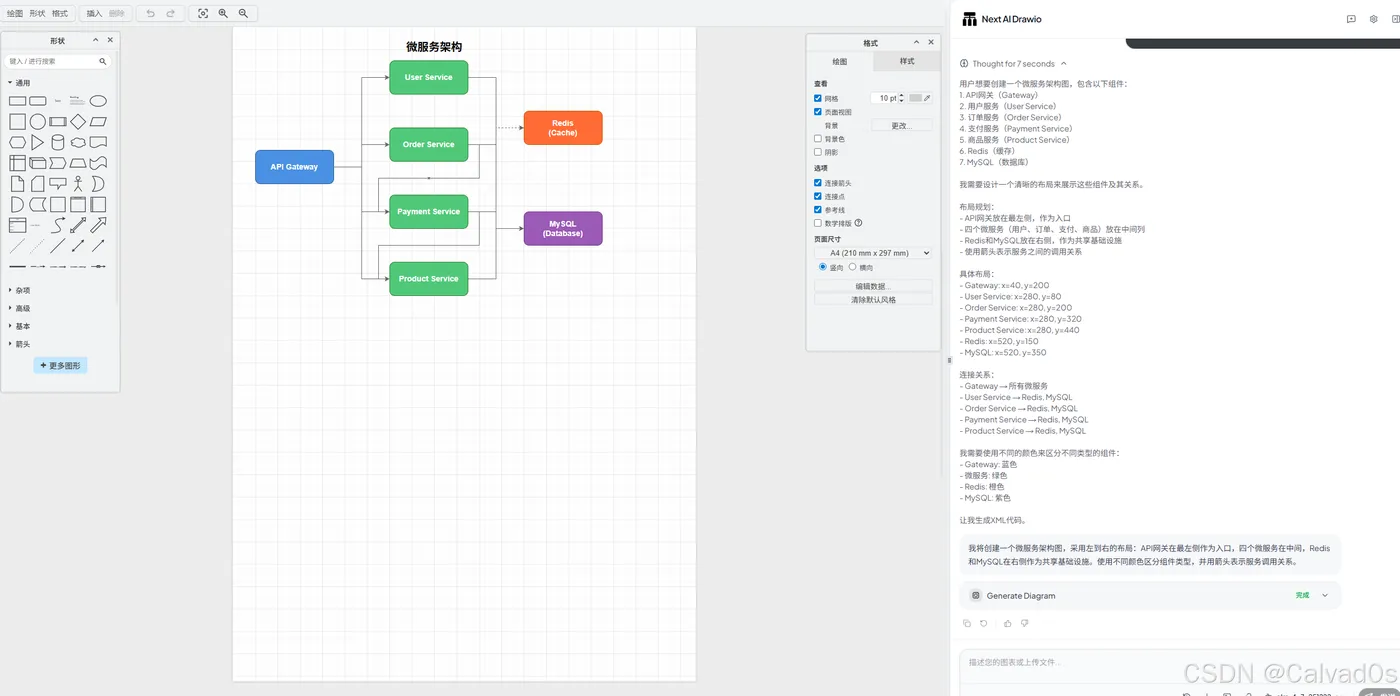

步骤2：使用AI对话生成架构图
对话示例： 用户：帮我画一个微服务架构图，包含以下服务： - API网关（Gateway） - 用户服务（User Service） - 订单服务（Order Service） - 支付服务（Payment Service） - 商品服务（Product Service） 使用Redis作为缓存，MySQL作为数据库 AI：正在为您生成微服务架构图... 已生成架构图，包含： - API网关作为统一入口 - 五个微服务通过网关暴露接口 - Redis缓存层用于提高性能 - MySQL数据库存储持久化数据
步骤3：优化和完善架构图
用户：添加服务注册中心Nacos，并将所有服务注册到Nacos AI：已添加Nacos服务注册中心，所有微服务已注册到Nacos
步骤4：导出架构图
导出格式：
- PNG：用于文档插入
- SVG：用于网页展示
- PDF：用于打印
- Draw.io格式：用于后续编辑
六、AI架构图绘制综合实战和最佳实践
6.1 需求说明
- 项目背景：电商微服务系统
- 功能模块：
- 用户管理、商品管理、订单管理、支付管理
- 购物车、推荐系统、消息通知
- 技术栈：
- 网关：Spring Cloud Gateway
- 注册中心：Nacos
- 服务：Spring Boot微服务
- 缓存：Redis
- 数据库：MySQL
- 消息队列：RabbitMQ
- 搜索引擎：Elasticsearch
6.2 实战步骤

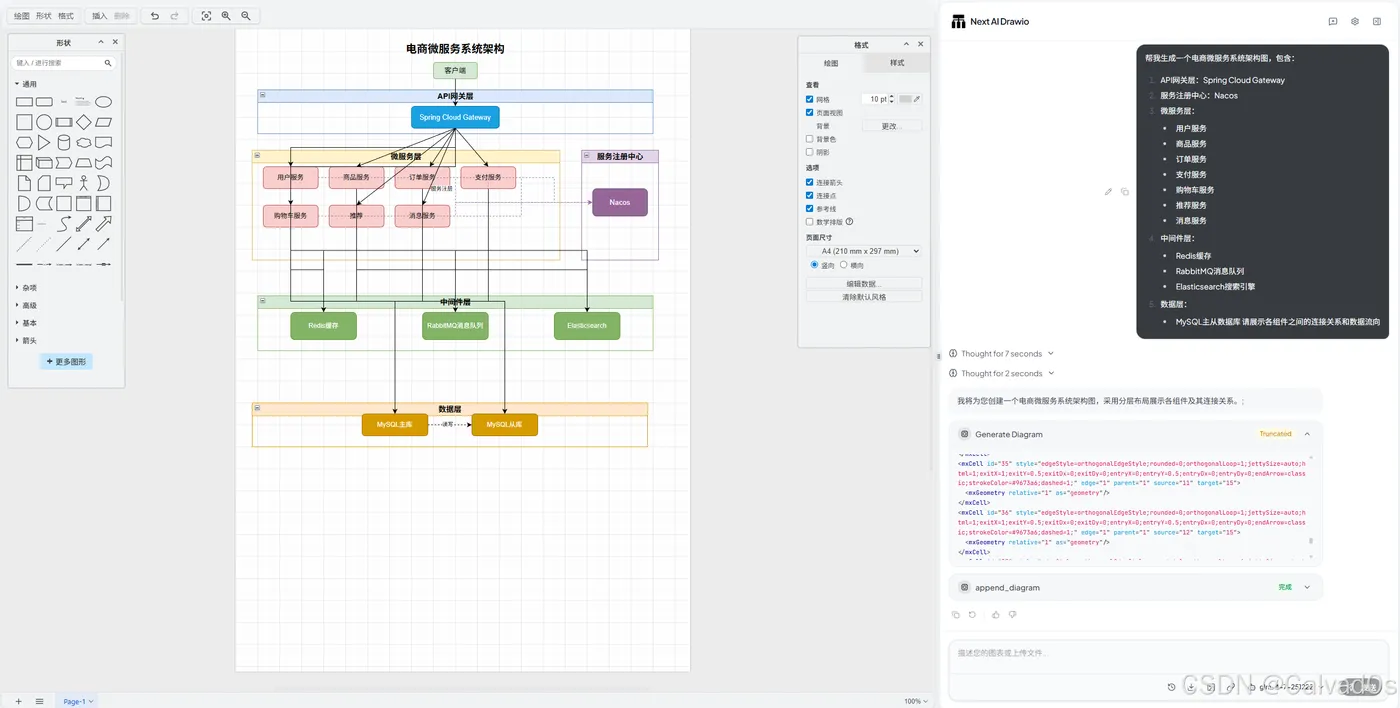

步骤1：使用AI生成基础架构图（next-ai-draw-io）
AI对话提示词： 帮我生成一个电商微服务系统架构图，包含： 1. API网关层：Spring Cloud Gateway 2. 服务注册中心：Nacos 3. 微服务层： - 用户服务 - 商品服务 - 订单服务 - 支付服务 - 购物车服务 - 推荐服务 - 消息服务 4. 中间件层： - Redis缓存 - RabbitMQ消息队列 - Elasticsearch搜索引擎 5. 数据层： - MySQL主从数据库 请展示各组件之间的连接关系和数据流向

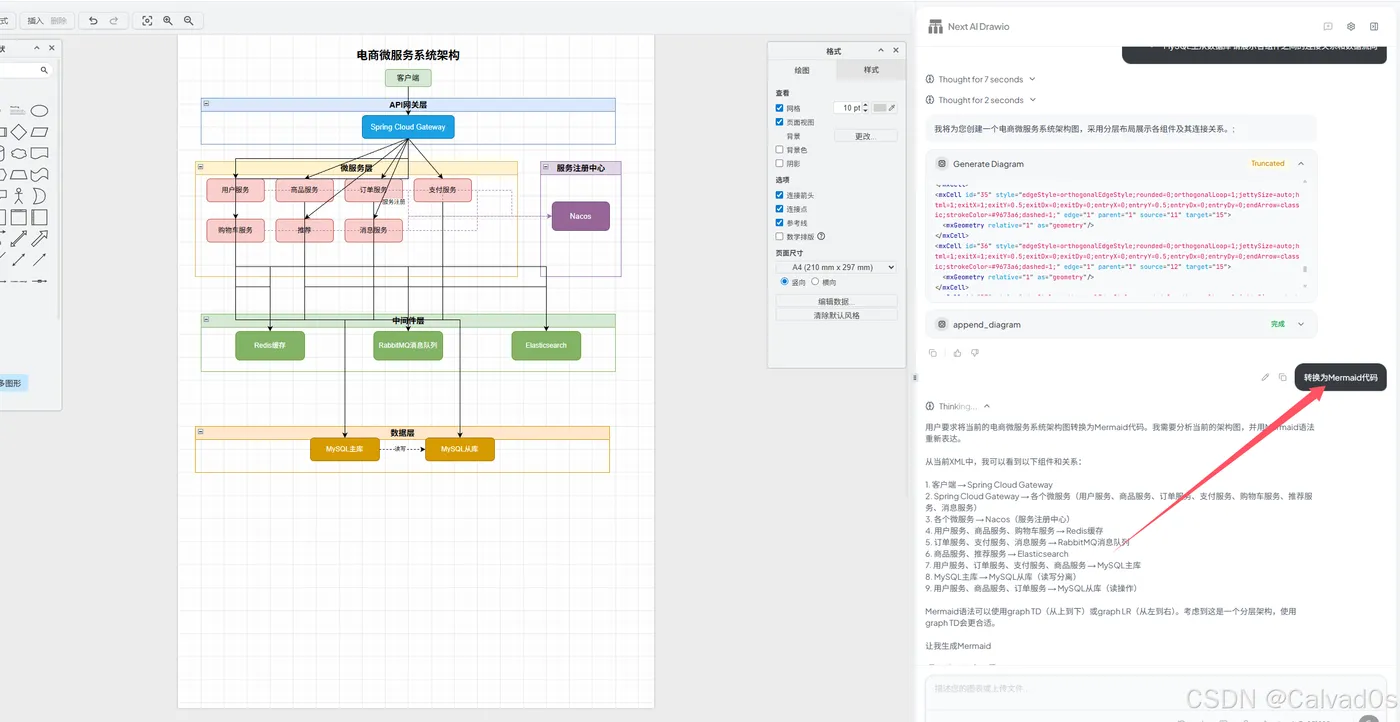

步骤2：转换为Mermaid代码（便于文档维护）

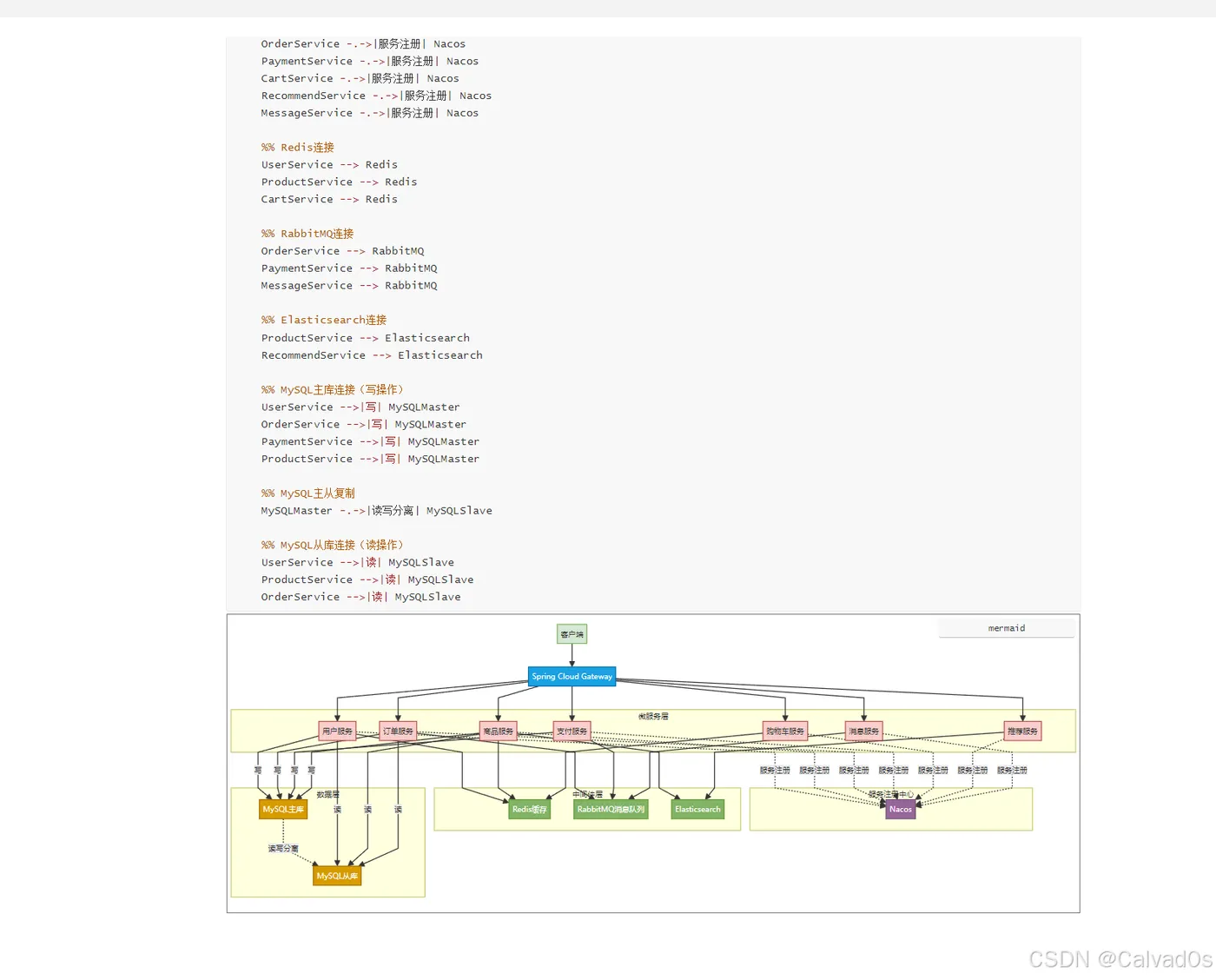

步骤三：项目根目录创建md文档，将生成的Mermaid代码复制到里面
graph TD %% 样式定义 classDef client fill:#d5e8d4,stroke:#82b366,stroke-width:2px classDef gateway fill:#1ba1e2,stroke:#006EAF,stroke-width:2px,color:#fff classDef service fill:#f8cecc,stroke:#b85450,stroke-width:2px classDef registry fill:#966699,stroke:#6c5278,stroke-width:2px,color:#fff classDef middleware fill:#82b366,stroke:#669933,stroke-width:2px,color:#fff classDef database fill:#d79b00,stroke:#A66C00,stroke-width:2px,color:#fff %% 客户端层 Client[客户端]:::client %% API网关层 Gateway[Spring Cloud Gateway]:::gateway %% 微服务层 subgraph 微服务层 UserService[用户服务]:::service ProductService[商品服务]:::service OrderService[订单服务]:::service PaymentService[支付服务]:::service CartService[购物车服务]:::service RecommendService[推荐服务]:::service MessageService[消息服务]:::service end %% 服务注册中心 subgraph 服务注册中心 Nacos[Nacos]:::registry end %% 中间件层 subgraph 中间件层 Redis[Redis缓存]:::middleware RabbitMQ[RabbitMQ消息队列]:::middleware Elasticsearch[Elasticsearch]:::middleware end %% 数据层 subgraph 数据层 MySQLMaster[MySQL主库]:::database MySQLSlave[MySQL从库]:::database end %% 连接关系 Client --> Gateway Gateway --> UserService Gateway --> ProductService Gateway --> OrderService Gateway --> PaymentService Gateway --> CartService Gateway --> RecommendService Gateway --> MessageService %% 服务注册（虚线） UserService -.->|服务注册| Nacos ProductService -.->|服务注册| Nacos OrderService -.->|服务注册| Nacos PaymentService -.->|服务注册| Nacos CartService -.->|服务注册| Nacos RecommendService -.->|服务注册| Nacos MessageService -.->|服务注册| Nacos %% Redis连接 UserService --> Redis ProductService --> Redis CartService --> Redis %% RabbitMQ连接 OrderService --> RabbitMQ PaymentService --> RabbitMQ MessageService --> RabbitMQ %% Elasticsearch连接 ProductService --> Elasticsearch RecommendService --> Elasticsearch %% MySQL主库连接（写操作） UserService -->|写| MySQLMaster OrderService -->|写| MySQLMaster PaymentService -->|写| MySQLMaster ProductService -->|写| MySQLMaster %% MySQL主从复制 MySQLMaster -.->|读写分离| MySQLSlave %% MySQL从库连接（读操作） UserService -->|读| MySQLSlave ProductService -->|读| MySQLSlave OrderService -->|读| MySQLSlave
