CoWoS、3D IC、Chiplet混战:先进封装的“技术路线之争“到底在争什么?
2025年末的半导体圈，三条技术新闻勾勒出先进封装的“三国杀”格局：台积电CoWoS产能缺口扩大至15%，英伟达Blackwell芯片交货期被迫延长；AMD MI300凭借Chiplet+3D IC混合架构，在AI算力测试中追平英伟达；三星携SoP技术斩获特斯拉165亿美元订单，试图弯道超车。从CoWoS的产能垄断到Chiplet的快速普及，再到3D IC的垂直突破，这场看似混乱的技术混战，实则是产业对性能极限、成本控制、供应链安全的深层博弈。拨开技术迷雾，我们能看到这场“路线之争”的四大核心命题。
一、争“性能天花板”：谁能突破算力与带宽的物理极限？
先进封装的本质是解决“芯片性能提升瓶颈”，当7nm以下制程逼近物理极限时，三种技术路线从不同维度冲击性能天花板，但核心诉求高度一致：实现更高算力、更大带宽与更低延迟。
CoWoS以“豪华中介”姿态占据高端性能制高点。作为台积电主导的2.5D封装技术，其核心创新是通过硅中介层实现逻辑芯片与HBM内存的高密度互联，如同为芯片搭建“超高速桥梁”。最新的CoWoS-S5技术已将中介层面积拓展至2400mm²，支持8颗HBM3内存与2颗SoC芯片集成，内存带宽高达5.3TB/s，这也是英伟达H100、AMD MI300等顶级AI芯片首选该技术的核心原因。但性能优势背后是严苛的物理限制：大尺寸硅中介层的热密度集中问题突出，当HBM堆叠数量超过6层时，局部温度可能突破120℃，必须配套定制化散热方案。

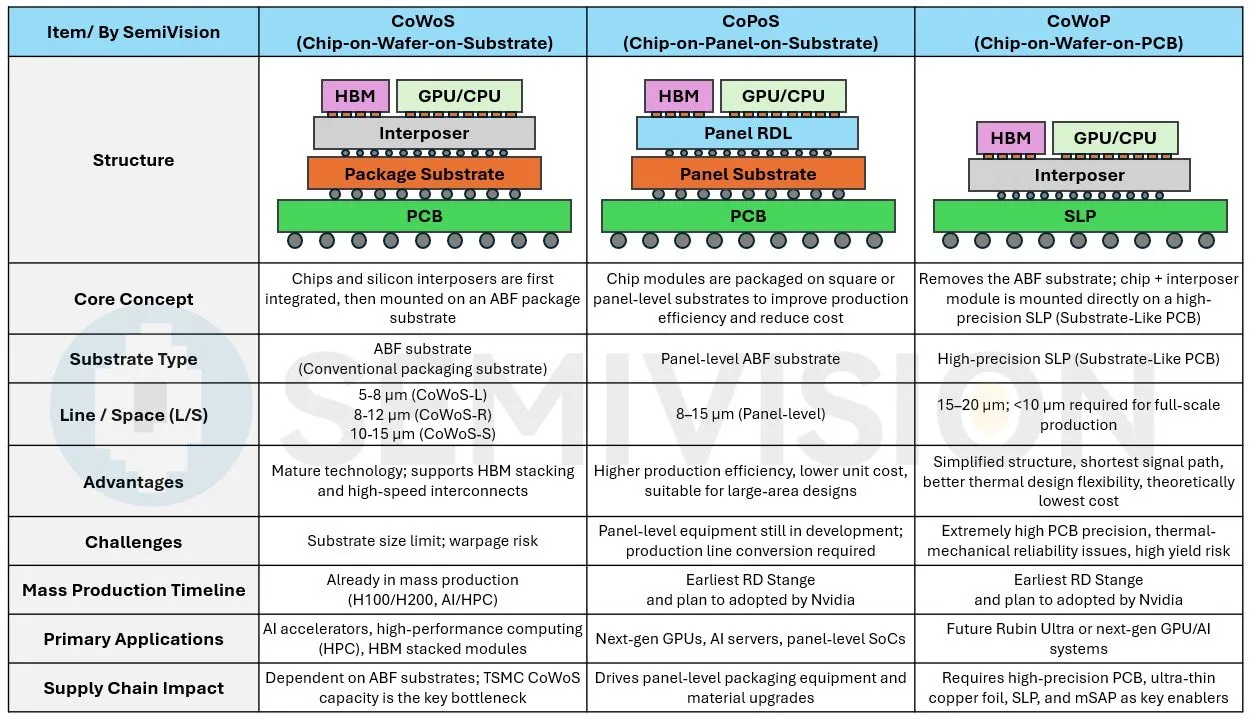

图片引用SemiVision

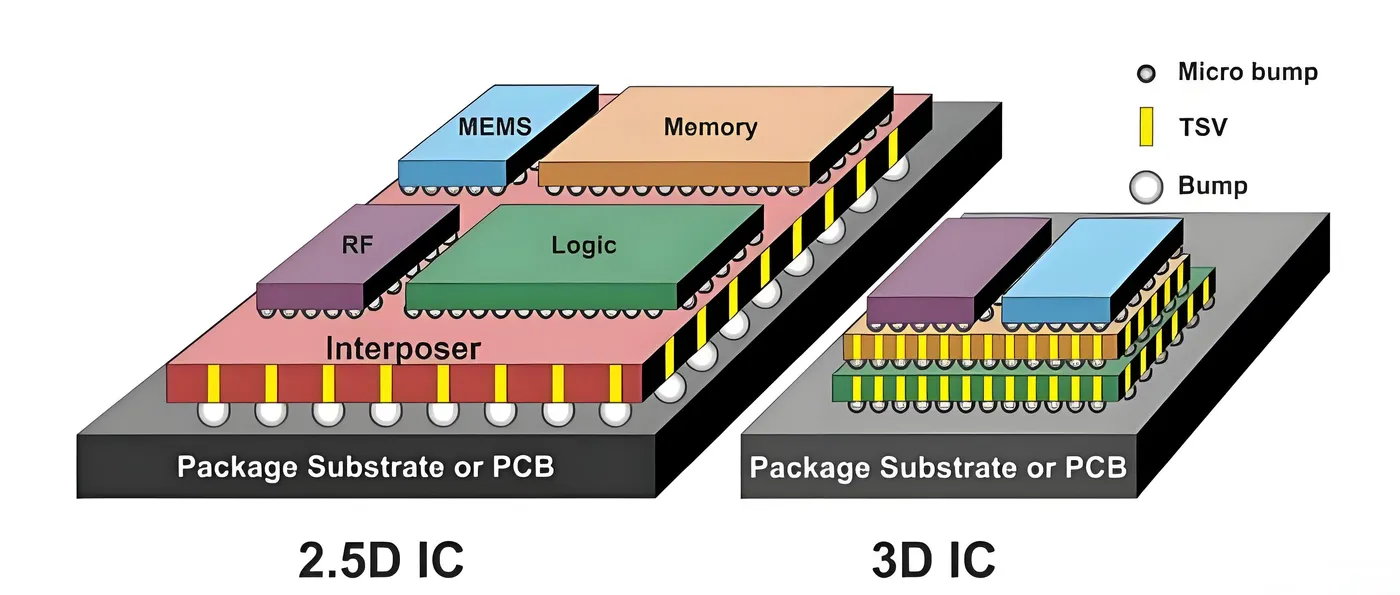

3D IC则以“垂直堆叠”思路突破空间限制。通过硅通孔（TSV）或混合键合技术，将多颗芯片垂直叠加，使互联距离从微米级缩短至纳米级，功耗降低40%以上。三星的X-Cube技术是典型代表，其铜-铜混合键合方案已推进至4微米以下超精细连接规格，实现12层HBM内存垂直堆叠的SAINT-D技术，彻底摆脱了对硅中介层的依赖。英特尔的Foveros技术同样表现亮眼，其数据中心GPU Max系列通过3D堆叠集成超过千亿个晶体管，在同等功耗下算力较传统封装提升2.2倍。不过3D IC的性能提升受限于键合良率，当堆叠层数超过8层时，良率可能从90%骤降至65%，成为性能突破的隐性门槛。

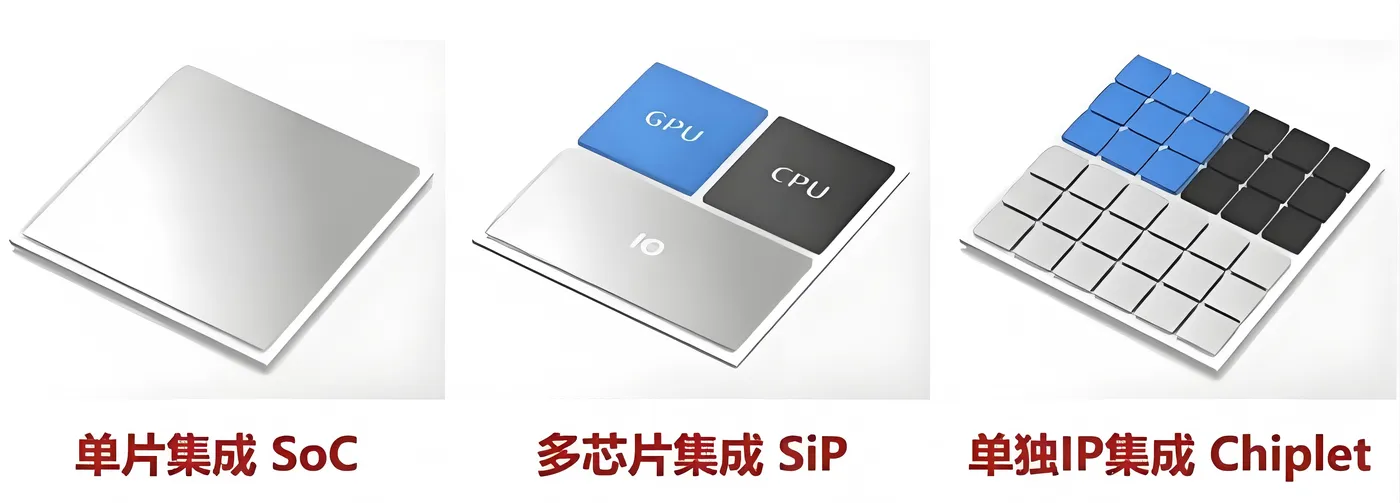

Chiplet则以“异构集成”重构性能组合逻辑。通过将大芯片拆分为多个功能芯粒（如算力芯粒、存储芯粒、I/O芯粒），采用不同制程工艺制造后再通过封装互联，实现“按需组合”的性能优化。AMD MI300的成功极具代表性，其采用“台积电SoIC 3D封装+CoWoS 2.5D封装”的混合架构，将5nm算力芯粒与28nm I/O芯粒集成，在实现1.2TB内存带宽的同时，研发成本降低30%。UCIe 2.0标准的发布更让Chiplet如虎添翼，支持64通道收发配置与800Gbps带宽传输，使跨厂商芯粒互操作成为可能。但Chiplet的性能短板也很明显，芯粒间的互联延迟仍高于单芯片架构，在对实时性要求极高的自动驾驶场景中仍需谨慎应用。
二、争“成本性价比”：如何平衡研发投入与量产经济性？
如果说性能是技术路线的“上限”，成本就是决定其商业化生命力的“底线”。三种技术在成本结构上的巨大差异，使其形成了清晰的场景分层，也造就了当前“高端选CoWoS、量产选Chiplet、存储选3D IC”的格局。
CoWoS的“性能溢价”背后是高昂的成本代价。硅中介层的制造需要前道高深宽比刻蚀设备，占封装BOM成本的50%-70%，部分高端芯片甚至出现“封装成本超过芯片本体”的极端情况。2025年台积电CoWoS工艺涨价15%-20%，进一步推高了终端产品成本。但对于AI训练、HPC等高端场景，这种成本是“必要投入”——英伟达H100采用CoWoS封装后，算力较前代提升3倍，客户愿意为性能溢价买单，这也是台积电CoWoS产能即便缺口15%仍供不应求的核心原因。
Chiplet则以“降本利器”姿态颠覆行业认知。其核心成本优势来自“制程混搭”：仅将核心算力芯粒采用5nm等先进制程，外围辅助芯粒采用28nm等成熟制程，使整体研发成本降低40%以上。通富微电的数据显示，采用Chiplet技术后，3nm芯片良率从40%提升至85%，4nm芯片良率更是高达99.2%，进一步摊薄了单位成本。这种成本优势使其在消费电子、工业控制等量产场景快速普及，2025年国内Chiplet相关订单增速已超过50%。但Chiplet的成本控制依赖标准化，若缺乏UCIe等统一协议，定制化互联设计可能使成本反超传统封装。
3D IC的成本逻辑聚焦“存储密度提升”。在存储芯片领域，3D堆叠技术通过垂直拓展空间，使单位面积存储容量提升10倍以上，单位成本降低60%。三星的12层HBM堆叠方案，正是通过3D IC技术将存储带宽提升至1TB/s，同时使单GB成本较传统方案降低25%。但在逻辑芯片领域，3D IC的成本优势并不明显：混合键合设备单价超过2000万美元，且良率随堆叠层数增加而显著下降，目前仅在高端服务器芯片中少量应用。
三、争“产能与供应链安全”：谁能掌控量产主动权？
当技术成熟度达到临界点后，产能布局与供应链稳定性成为决定技术路线胜负的关键。当前三种技术的产能格局呈现“CoWoS垄断、Chiplet分散、3D IC突围”的特征，供应链安全诉求正深刻影响企业的路线选择。
CoWoS面临“产能垄断与缺口并存”的困境。台积电目前掌控全球90%以上的CoWoS产能，2025年产能约100万片，2026年预计仅提升至105-110万片，而英伟达一家就预订了2026年60%的产能，用于Blackwell和Rubin芯片生产，导致谷歌、Meta等客户面临“排队周期超过产品生命周期”的被动局面。这种产能垄断使供应链风险凸显，2025年因台积电高雄工厂设备调试延迟，全球AI芯片交付量减少15%，直接推动苹果、高通等企业加速评估替代方案。三星虽推出对标CoWoS的I-Cube S技术，但良率仅为台积电的70%，短期内难以形成有效替代。
Chiplet凭借“产能分散化”优势成为供应链安全的“缓冲器”。与CoWoS集中于台积电不同，Chiplet可适配长电科技、通富微电等多家厂商的产能，长电科技的XDFOI技术已实现102mm×102mm超大尺寸封装，支持4nm节点产品稳定出货。这种分散产能布局，使企业可通过“主供+备用”策略降低风险，比如AMD同时与台积电、通富微电合作Chiplet封装，确保产能安全。更重要的是，Chiplet对封装基板等材料的兼容性更强，国内企业在封装基板领域的突破（如清河电科实现8μm线路精度量产），进一步提升了供应链自主可控性。
3D IC则在存储领域构建了相对安全的供应链。三星、美光等存储巨头已实现3D堆叠技术的自主量产，国内长江存储的Xtacking 3.0技术也实现8层堆叠量产，良率达85%以上。但在逻辑芯片3D封装领域，混合键合设备仍依赖应用材料、东京电子等海外厂商，国内长川科技虽推出国产设备，但市场份额不足5%，供应链安全仍存隐患。
四、争“生态主导权”：谁能定义行业标准与合作规则？
技术路线的终极竞争是生态的竞争。当前台积电、英特尔、三星三大巨头正通过“技术平台+标准制定+客户绑定”构建生态壁垒，而CoWoS、3D IC、Chiplet的路线之争，本质是三大生态体系的话语权博弈。
台积电以CoWoS为核心构建“3DFabric生态”。通过整合CoWoS（2.5D）、SoIC（3D）、InFO等技术，形成覆盖从消费电子到AI/HPC全场景的封装平台，英伟达、AMD、博通等头部芯片设计企业均深度绑定该平台。台积电的生态优势体现在“设计-制造-封装”的协同：其为客户提供从芯片设计仿真到封装量产的全流程服务，使客户切换成本极高。为巩固优势，台积电还联合产业链推出CoWoS-L技术，通过硅桥+RDL中介层的混合架构，解决大尺寸硅中介层良率问题，进一步提升生态粘性。
英特尔以“EMIB+Foveros”组合打造“本土生态”。EMIB技术通过嵌入式硅桥设计降低成本，适合定制ASIC场景；Foveros技术实现3D垂直堆叠，两者结合形成差异化优势。英特尔的生态策略聚焦“供应链本土化”，其在美国新墨西哥州、俄亥俄州建设先进封装基地，为苹果、高通等客户提供“本土设计-本土制造-本土封装”的全链条服务，精准契合美国政府的供应链安全诉求。近期苹果、高通密集招聘EMIB技术人才，标志着英特尔生态正从本土走向全球。
三星以“I-Cube+X-Cube”体系图谋“存储-逻辑协同生态”。凭借在HBM存储领域的优势，三星通过“存储芯片+先进封装”的捆绑策略吸引客户，特斯拉165亿美元AI芯片订单即包含HBM与3D封装的配套服务。三星的差异化突破点在于SoP技术，采用415mm×510mm超大尺寸面板作为封装载体，省去PCB和硅中介层，成本较CoWoS降低30%，试图通过技术创新重构生态规则。
Chiplet则凭借UCIe标准形成“开放生态”。UCIe 2.0标准支持高达64通道配置与800Gbps带宽，兼容CoWoS、EMIB等多种封装技术，已吸引英特尔、AMD、台积电等70多家企业加入。这种开放生态使中小芯片设计企业无需依赖单一巨头，通过组合不同厂商的芯粒即可实现高端芯片设计，为行业带来新的可能性。
五、国内突围：在混战中寻找差异化机会
面对全球巨头的生态壁垒，国内企业正通过“聚焦Chiplet、突破3D IC、追赶CoWoS”的策略实现突围。长电科技的XDFOI Chiplet技术已实现4nm节点量产，102mm×102mm超大尺寸封装技术达到业界领先水平；通富微电的3nm Chiplet良率突破85%，获得英伟达、AMD认证；在CoWoS领域，通富微电通过大尺寸多芯片封装技术升级，良率提升至95%以上，逐步实现进口替代。
国内企业的核心机会在于“场景定制化”：在汽车电子、工业互联网等细分场景，通过Chiplet技术为客户提供定制化封装方案，避开与巨头在高端CoWoS领域的直接竞争。同时，国内在硅中介层、热管理材料等领域的专利申请量已占全球42%，为技术反超奠定基础。
回望这场技术路线之争，我们会发现没有“最优解”，只有“最适配的选择”：AI训练选CoWoS追求极致性能，消费电子选Chiplet平衡成本与规模，存储芯片选3D IC提升密度——三种技术并非替代关系，而是正在走向融合。台积电的3DFabric、英特尔的混合架构、三星的协同方案，本质都是“2.5D+3D+Chiplet”的异构集成。未来，谁能更好地整合三种技术的优势，谁就能在先进封装的终极竞争中胜出。而对于行业从业者而言，看懂这场博弈的核心逻辑，才能在技术选择与战略布局中抢占先机。
