南京观海微电子----GH7009国宇测试盒使用

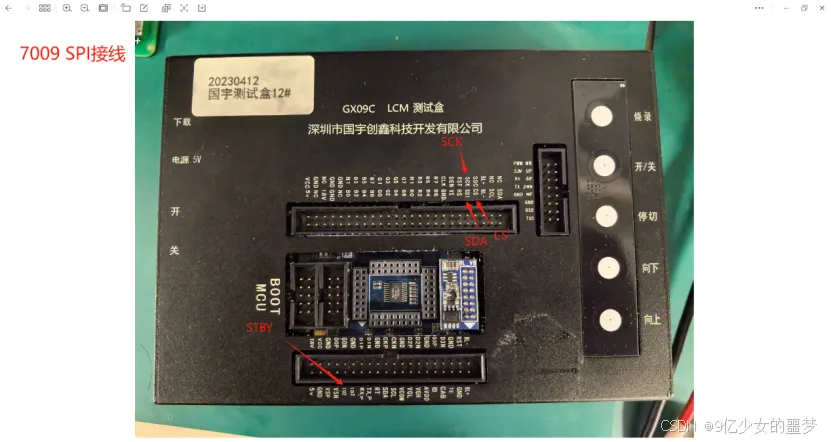

1. SPI接线

针对7009：

2. 国宇上位机代码准备

在主函数首尾两端加入IO2时序控制的代码、以及国语SPI有效位控制的代码（请注意7009和其他700x使用的有效位控制不一致，需要用哪一款加入哪一行即可）：

三、国宇SPI读的使用方式

1.  7009读

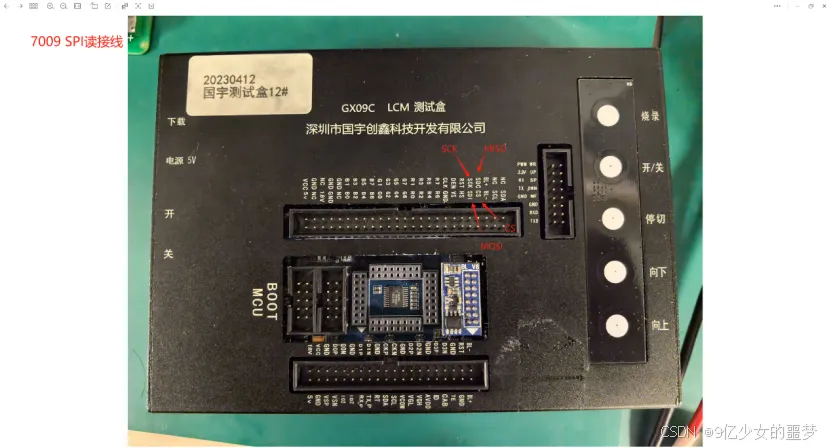

7009国宇SPI读接线：

7009国语SPI读CODE：

Write_LCD_REG(0x0000, 0x00ee);

Write_LCD_REG(0x0000, 0x0101);   // ENTER PAGE1

Write_LCD_REG(0x0000, 0x00ea);

Write_LCD_REG(0x0000, 0x017a); // Read enable

Write_LCD_REG(0x0000, 0x00eb);

Write_LCD_REG(0x0000, 0x01aa);

Set_SPI(16,25,0);

Write_LCD_REG(0x000a, 0x0000);  //读地址0a  vcom

Read_SSPI_DAT(2,BUFFER+0); // 返回两个参数

Set_SPI(8,9,0);
