本文介绍的遥控开关，具有遥控距离远（大于30米），无方向限制，可穿透墙壁，工作稳定，体积小巧等优点。只要在家电设备的供电回路中加入这种电路，便能使家电具有遥控功能。下面分别介绍它的电路原理及制作。
一、电路原理：
1.遥控器：电路如图1，由T5、T6等组成的多谐振荡器，产生的方波信号，对T7等组成的电感三点式振荡器产生的240MH--260MH射频进行脉冲调制，调制后的射频信号由电路板的印刷天线向空间辐射。遥控器使用的电池是一节A23型12V电池，通常可使用半年，且更换容易。

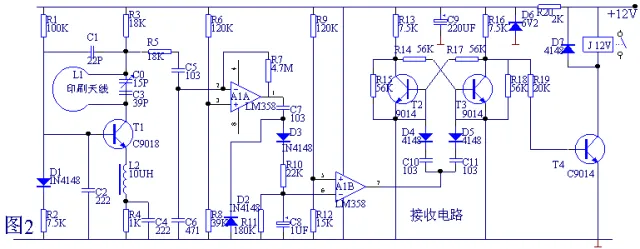

2.接收电路：电路如图2，由T1、L1、C0等组成超高频接收解调电路，调整C0可使接收电路与遥控器校正在最佳位置上。其解调脉冲信号经R5、C5送至运放A1A进行比较放大，输出信号经C7、D2、D3倍压电路后，送至运放A1B进行峰值比较。当6脚反相端有峰值脉冲超过5脚设定的门限电压时，7脚输出一个跳变的低电平信号，触发由T2、T3等组成的双稳态电路反转，控制T4导通或截止，继电器吸合或释放。R11、C8的积分延时作用，可有效抑制和消除各种短时尖脉冲对电路的干扰（如闪电、日光灯起闭等）。
二、制作与调试：
1、遥控器电路简单一般不需调试即可工作，需要注意的是发射管T7及电感的选取。T7的放大倍数在80左右即可。
2、接收电路元件按图中参数选取，T1的放大倍数90左右，继电器为12V的微型继电器。其它元件无特殊要求。
3、调试时把遥控器开关按下，用高阻抗耳机接在负极与运放A1A输出脚之间，然后拿无感起子转动C0，直到耳机中的“嘟”声最大为止。调试完成后，将发射和接收分别装如合适的外壳内。使用时将接收电路继电器的常开触点，串联在需要控制的电器的供电回路中，然后按一下遥控器，继电器吸合，电器工作，再次按遥控器继电器释放，电器断电。
