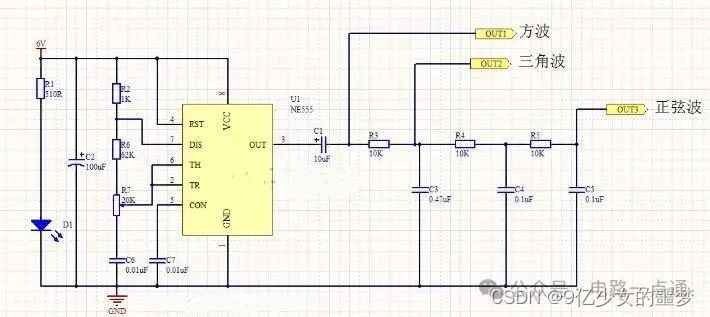

电路图
整个电路的工作过程：
首先，555芯片通过外围电阻电容组成一个多谐振荡器，输出一个方波。
555多谐振荡器输出方波后，经电容C1耦合到由R3，C3组成的积分网络。输出三角波。这也是一个电容充放电的过程，过程如下：
当555多谐振荡器输出高电平时，C3通过R3开始充电，C3的充电电压增加。当555多谐振荡器输出变成低电平时，C3通过R3放电，C3上的电压降低。这样在C3两端产生的波形呈三角形状。

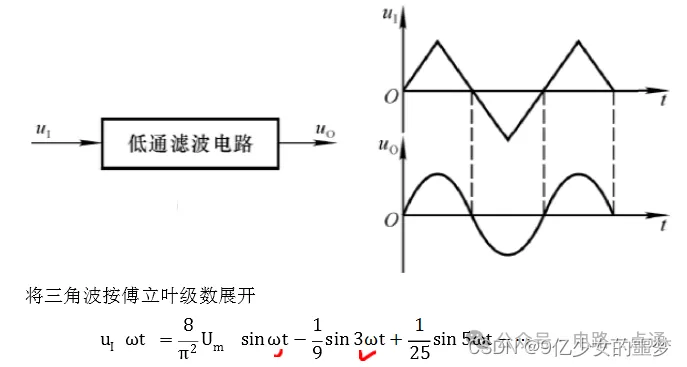

三角波再经低通滤波器转换成正弦波，其原理为：根据傅立叶变换，将三角波展开为傅立叶级数可知，它含有基波和3次、5次等奇次谐波，因此通过低通滤波器取出基波，滤除高次谐波，即可将三角波转换成正弦波。这种方法适用于固定频率或频率变化范围很小的场合。电路框图如下方左图所示。输入电压和输出电压的波形如下方右图所示，uO的频率等于uI基波的频率。
