基于 STM32 的智能马桶系统设计与实现【源码分享】【免费】

智能马桶主控板软硬件设计全解析（STM32F0 + HAL + FreeRTOS + Flutter App）

一、项目背景与概述

随着智能家居的发展，智能马桶已成为家庭卫浴场景中的高频智能产品。相比传统马桶，智能马桶在即热式加热、安全保护、清洗模式、健康监控等方面具备更高的技术要求。本项目基于 STM32F0 系列 MCU 设计了一款完整的智能马桶主控系统，功能覆盖电控加热、风机控制、阀体控制、蓝牙通信、健康数据上报等模块，同时提供配套 Flutter 手机 App 用于交互。

项目采用 ST HAL 库 + FreeRTOS 架构，具备良好的扩展性，方便后期加入 WiFi 联网、用户习惯模型、自定义温控策略等功能。

源码分享

免费开源

https://blog.csdn.net/weixin_52908342/article/details/155538872

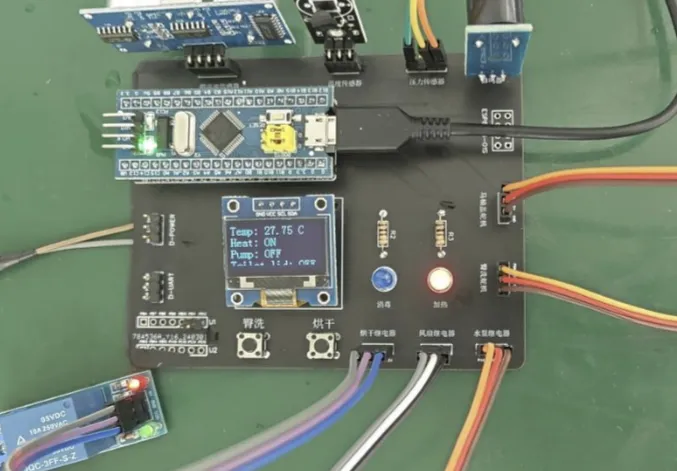

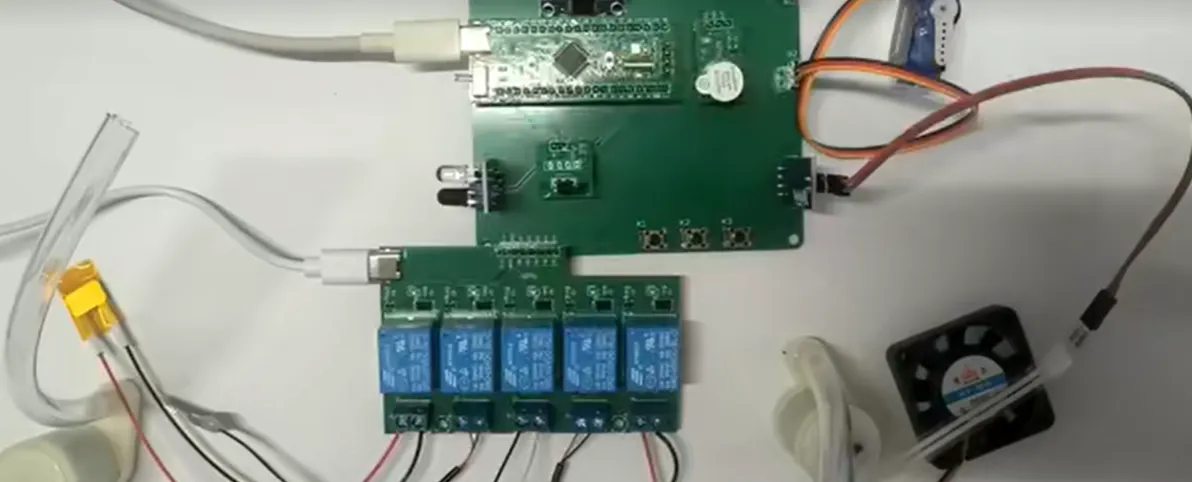

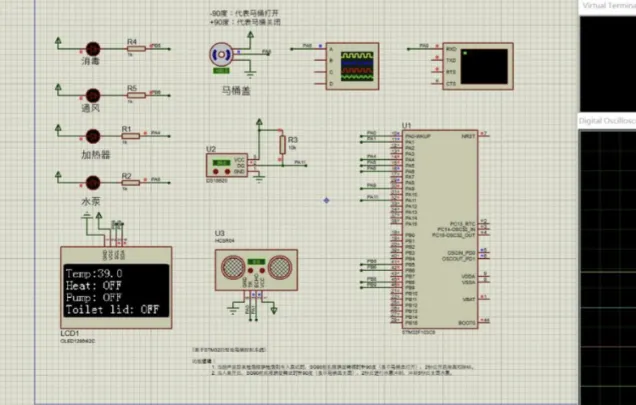

二、硬件设计（PCB）

硬件架构上包含以下功能模块：

• STM32F0 主控（核心控制逻辑）
• 即热式加热模块控制
• DC 电磁阀与脉冲阀驱动电路
• 风机驱动与温度档位控制
• 蓝牙模块（可替换为 2.4G 模块）
• 电源管理（12V/5V/3.3V）
• 按键输入与安全检测

1. PCB 注意事项与优化建议

在实际调试中发现几个可进一步优化的点：

✔ 12V MOSFET 控制端建议加下拉电阻

Q1 ~ Q5 的控制端加入适当的下拉电阻，可避免上电初期 MCU 未初始化时导致 MOSFET 漏触发的问题。

✔ 蓝牙模块可替换为 2.4GHz（nRF24L01）

原蓝牙方案在协议和移动端兼容性方面稍有限制，推荐使用 2.4G，减少配对与信号干扰问题，同时能更轻量地接入数据库。

✔ 部分电阻标值需根据实际设计校准

早期设计中部分阻值未统一，调试时已根据情况校准，后续可按 wiki 文档更新 PCB。

三、软件架构设计（STM32 主控）

本系统采用 FreeRTOS 构建任务体系，将智能马桶的各模块功能拆分为独立任务，使逻辑清晰、可维护性更强。

软件架构如下：

主控基于 HAL 库开发，对应 IO 控制清晰简洁，适合快速维护与移植。

四、手机 App（Flutter）设计

项目提供一个 Flutter 编写的简单调试/控制 App，用于蓝牙配对、远程操作、健康数据查看等功能。

1. 蓝牙 ID 配置

修改 conBan.dart 中的蓝牙 ID 即可完成配对：

var _BTid = "00:15:83:00:AB:00";

如果不知道设备 ID，可直接运行调试模式，App 会自动 scan 并打印扫描到的蓝牙地址，在控制台查看后填入即可。

2. 健康数据时间戳问题

当前 APP 的时间戳可能存在误差，推测为手机本地设置或蓝牙传输的缓存延迟问题。由于后续计划加入 WiFi + 云端同步，因此暂未深入修复。

未来调整方向：

• 控制协议与数据协议分离
• 引入个人习惯记录（如温度偏好 / 风温偏好 / 座圈温度等）
• 健康数据通过 WiFi 上传，蓝牙只负责实时控制

五、已知问题与后续优化计划

1. 按键逻辑顺序错误（已修复）

原始按键事件的优先级与触发顺序不正确，导致长按/短按逻辑错乱。已在最新版中修复逻辑。

2. 按键事件与电池 hold 动作冲突

由于按键 IO 与 hold 电池供电逻辑共用部分通道，可能导致：

• 冲水动作中断电 → 冲水无法停止
• 需要再次按下按键才能恢复

临时解决方案：
除停电冲水外，不持续 hold dcs_pin。

后续计划：
将脉冲阀驱动电路独立，使用 6V 驱动即可保持稳定的冲水能力，并实现停电时仍可大/小冲。

3. 风温档位切换会导致计时器停止

原因：计时器设置了“为0后自动停止”，切换档位时触发该逻辑导致停止。
将在项目收尾后统一更新。

六、项目总结

这是一个从硬件到软件、从 MCU 到移动端完整实现的智能马桶控制系统。核心亮点包括：

• 基于 STM32F0 + FreeRTOS 的模块化架构
• 支持即热式模块的实时温控
• Flutter App 简易交互，蓝牙直连体验
• 全套可复用的 PCB + 软件方案
• 结构开放，适合继续扩展成更完整的智能家居产品

该项目仍在持续更新，更多内容可查看 wiki，也欢迎提出建议或进行二次开发。
