RocketMQ 深度解剖：模块划分与集群原理的硬核解析

在分布式系统架构中，消息中间件是实现异步通信、解耦服务、削峰填谷的核心组件。Apache RocketMQ凭借高吞吐、低延迟、高可用的特性，成为金融、电商、物流等领域的首选消息中间件之一。本文将从模块划分和集群原理两个维度，结合实战案例，深度解析RocketMQ的设计精髓，让你不仅知其然，更知其所以然。

一、RocketMQ核心模块划分（基于官方架构设计）

RocketMQ的模块划分遵循“高内聚、低耦合”的设计原则，核心模块包括NameServer（路由中枢）、Broker（消息存储与转发核心）、Producer（消息生产者）、Consumer（消息消费者）四大组件，各模块协同完成消息的生产、存储、路由与消费全流程。

1.1 NameServer模块：无状态的路由中枢

NameServer是RocketMQ的“大脑”，负责维护整个集群的路由信息，其设计目标是轻量级、无状态、高可用，官方定义为“命名服务+路由发现”的组合体。

核心职责

• 路由信息存储：在内存中维护Broker节点信息、Topic与MessageQueue的映射关系，采用HashMap实现，支持O(1)时间复杂度查询。
• Broker节点注册与心跳：Broker启动后会定时（默认30秒）向所有NameServer节点上报自身状态（包括Broker地址、Topic配置、主从角色等）；NameServer会对Broker进行失效检测（120秒未上报则剔除）。
• 客户端路由查询：Producer/Consumer启动时从NameServer获取最新路由信息，并在运行中定时更新。

内部结构

• 通信层：基于Netty实现TCP通信，处理Broker/客户端的连接请求。
• 路由管理模块：维护路由表（RouteInfoManager），提供注册、查询、剔除接口。
• 定时任务：启动一个定时线程（默认10秒一次）清理无效Broker节点。

设计亮点

NameServer集群节点间无数据同步，客户端通过轮询方式连接多个NameServer节点，单个节点故障不会影响集群可用性，保证了极致的扩展性。

1.2 Broker模块：消息存储与转发的核心节点

Broker是RocketMQ的“心脏”，承担消息存储、转发、消费进度管理等核心功能，是整个集群的性能瓶颈与高可用关键。

多维度划分

• 角色维度：分为Master（主节点，负责写消息）和Slave（从节点，负责读消息+数据备份）。
• 功能维度：分为存储层（CommitLog/ConsumeQueue）、通信层（Netty）、管理层（权限控制、运维接口）、复制层（主从数据同步）。

存储层设计（RocketMQ性能核心）

RocketMQ采用“顺序写磁盘+随机读内存”的存储模型，核心存储文件包括：

• CommitLog：全局顺序写的消息日志文件，默认每个文件1GB，文件名以起始偏移量命名（如00000000000000000000）。所有Topic的消息都写入同一组CommitLog，保证顺序写的高性能。
• ConsumeQueue：Topic的消息队列索引文件，每个Topic下的每个MessageQueue对应一个ConsumeQueue文件。ConsumeQueue存储CommitLog的偏移量、消息长度、消息Tag哈希值，相当于“二级索引”，消费者通过ConsumeQueue快速定位消息。
• IndexFile：消息索引文件，支持按Key或时间范围查询消息，默认每4小时生成一个索引文件。

通信与管理能力

• 与NameServer通信：定时上报路由信息、心跳包；
• 与Producer/Consumer通信：处理消息发送、拉取请求；
• 运维接口：提供mqadmin命令行工具的支持（如查看Broker状态、消费进度）；
• 权限控制：支持Topic级别的读写权限、IP白名单。

1.3 Producer模块：消息生产的负载均衡与发送机制

Producer是消息的发起者，核心目标是高效、可靠地将消息发送到Broker，其设计围绕“负载均衡”和“发送可靠性”展开。

核心组件

• DefaultMQProducer：生产者核心类，封装连接管理、消息发送逻辑；
• MQFaultStrategy：故障规避策略，记录Broker发送失败的延迟，避免向故障节点发送消息；
• SendMessageHook：消息发送钩子函数，支持埋点监控（如消息轨迹）。

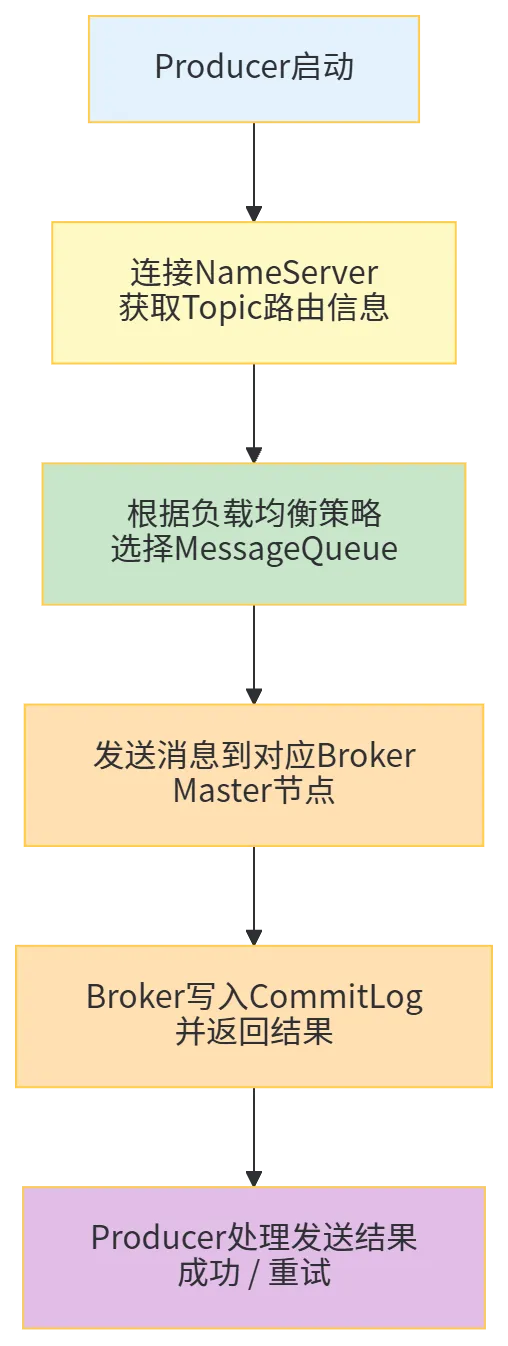

消息发送流程

负载均衡策略

Producer通过以下策略选择MessageQueue（可自定义）：

• 轮询（RoundRobin）：默认策略，按顺序选择MessageQueue，保证负载均匀；
• 随机（Random）：随机选择MessageQueue，实现简单；
• 一致性哈希（ConsistentHash）：根据消息Key哈希到固定MessageQueue，保证相同Key的消息发送到同一队列（适用于顺序消息）。

1.4 Consumer模块：消息消费的集群协同与重试机制

Consumer是消息的处理者，核心目标是高效、可靠地消费消息，支持集群消费、广播消费两种模式。

消费模式区分

• 集群模式（Clustering）：同一ConsumerGroup下的多个Consumer共同消费Topic的MessageQueue，每个MessageQueue仅被一个Consumer消费（负载均衡），消费进度存储在Broker；
• 广播模式（Broadcasting）：同一ConsumerGroup下的每个Consumer消费全部MessageQueue，消费进度存储在本地（客户端）。

核心组件

• DefaultMQPushConsumer：推模式消费者（实际是“长轮询拉取”），封装消息拉取、消费逻辑；
• AllocateMessageQueueStrategy：MessageQueue分配策略（负载均衡核心）；
• MessageListener：消费监听器，定义业务消费逻辑。

重试与死信机制

• 重试队列：消费失败时，消息会被发送到%RETRY%ConsumerGroup主题，默认重试16次（每次重试间隔递增）；
• 死信队列：重试16次仍失败的消息，会被发送到%DLQ%ConsumerGroup主题，需人工介入处理。

二、RocketMQ集群原理深度解析

RocketMQ的集群设计围绕“高可用”和“高吞吐”展开，核心包括NameServer集群、Broker主从集群、数据复制机制三部分。

2.1 NameServer集群：无状态节点的协同机制

NameServer集群采用“去中心化”设计，节点间无通信、无数据同步，客户端通过轮询方式连接多个NameServer节点，保证单点故障不影响集群可用性。

部署与配置示例

NameServer集群配置文件（namesrv.properties）：

listenPort=9876

storePathRootDir=/data/rocketmq/namesrv

vipChannelEnabled=false # 关闭VIP通道（减少端口占用）

启动命令（多节点部署）：

# 节点1
nohup sh bin/mqnamesrv -c conf/namesrv.properties > /data/rocketmq/logs/namesrv.log 2>&1 &

# 节点2
nohup sh bin/mqnamesrv -c conf/namesrv.properties > /data/rocketmq/logs/namesrv.log 2>&1 &


客户端连接策略

Producer/Consumer通过namesrvAddr配置多个NameServer地址（如192.168.1.100:9876;192.168.1.101:9876），启动时随机选择一个节点连接，若连接失败则自动切换到下一个节点。

2.2 Broker集群：主从架构与部署模式

Broker集群是RocketMQ高可用的核心，支持三种部署模式（官方推荐多Master多Slave）：

主从复制机制

Broker主从复制分为同步复制（SYNC_MASTER）和异步复制（ASYNC_MASTER）：

• 同步复制：Master写入CommitLog后，需等待Slave确认复制完成才返回“发送成功”，数据零丢失，但吞吐量较低；
• 异步复制：Master写入CommitLog后立即返回“发送成功”，异步将数据复制到Slave，吞吐量高，但Slave可能存在数据延迟。

Broker主从配置示例

Master节点配置（broker-a.properties）：

brokerClusterName=DefaultCluster

brokerName=broker-a

brokerId=0 # 0表示Master

deleteWhen=04 # 凌晨4点删除过期文件

fileReservedTime=48 # 文件保留48小时

brokerRole=SYNC_MASTER # 同步复制Master

flushDiskType=SYNC_FLUSH # 同步刷盘（数据写入磁盘后返回）

storePathRootDir=/data/rocketmq/store/broker-a

storePathCommitLog=/data/rocketmq/store/broker-a/commitlog

namesrvAddr=192.168.1.100:9876;192.168.1.101:9876

brokerIP1=192.168.1.103

listenPort=10911

Slave节点配置（broker-a-s.properties）：

brokerClusterName=DefaultCluster

brokerName=broker-a # 与Master的brokerName一致

brokerId=1 # >0表示Slave

deleteWhen=04

fileReservedTime=48

brokerRole=SLAVE

flushDiskType=ASYNC_FLUSH # Slave异步刷盘（提升性能）

storePathRootDir=/data/rocketmq/store/broker-a-s

storePathCommitLog=/data/rocketmq/store/broker-a-s/commitlog

namesrvAddr=192.168.1.100:9876;192.168.1.101:9876

brokerIP1=192.168.1.104

listenPort=10912

masterAddr=192.168.1.103:10911 # 关联的Master地址

启动命令：

# Master节点
nohup sh bin/mqbroker -c conf/broker-a.properties > /data/rocketmq/logs/broker-a.log 2>&1 &

# Slave节点
nohup sh bin/mqbroker -c conf/broker-a-s.properties > /data/rocketmq/logs/broker-a-s.log 2>&1 &


2.3 消息存储的集群一致性保障

RocketMQ通过“CommitLog主从同步+ConsumeQueue索引同步”保证集群数据一致性：

1. Master写入CommitLog后，将数据推送到Slave；
2. Slave写入CommitLog后，反馈复制成功给Master；
3. Slave根据CommitLog构建ConsumeQueue（与Master保持一致）；
4. 消费者可从Slave拉取消息（读负载均衡）。

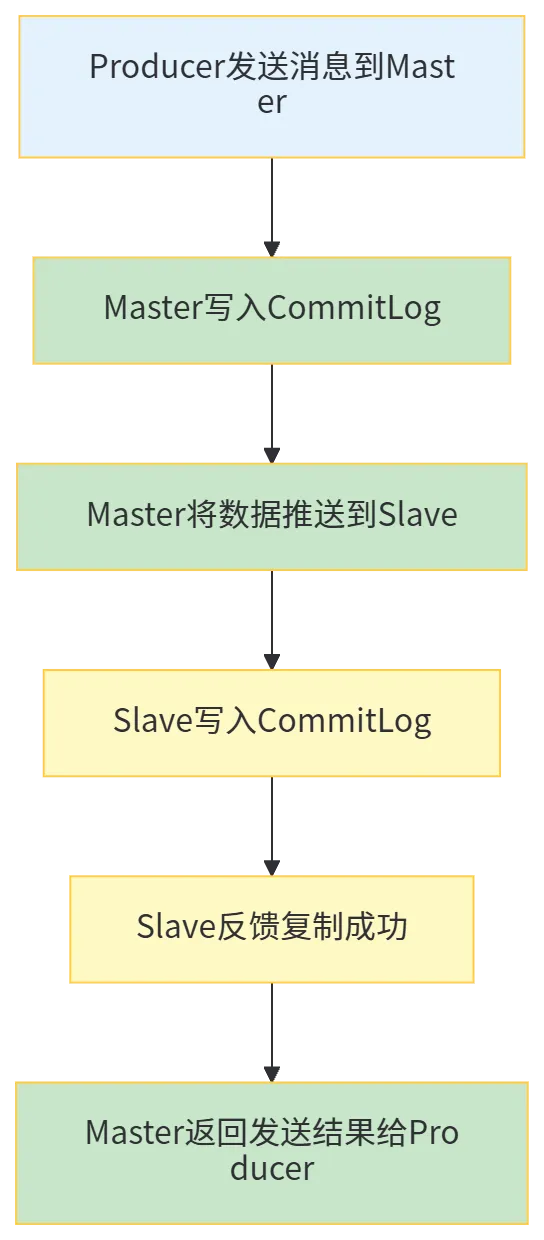

主从复制流程：

2.4 消费端集群负载均衡原理

Consumer集群的负载均衡核心是MessageQueue分配，触发时机包括：

• Consumer启动/退出；
• Broker节点变化；
• Topic的MessageQueue数量变化。

核心分配算法

• AllocateMessageQueueAveragely：平均分配（默认），将MessageQueue均匀分配给Consumer；
• AllocateMessageQueueCircle：环形分配，按Consumer顺序循环分配MessageQueue；
• AllocateMessageQueueByConfig：按配置分配（指定Consumer消费特定MessageQueue）。

分配流程：

A[ConsumerGroup内选举Coordinator] --> B[Coordinator获取Topic的MessageQueue列表]

B --> C[Coordinator获取ConsumerGroup内的Consumer列表]

C --> D[按算法分配MessageQueue给每个Consumer]

D --> E[Consumer拉取分配到的MessageQueue消息]

三、实战案例：RocketMQ集群部署与消息收发

3.1 环境准备（生产级集群）

• 服务器规划：3台NameServer（192.168.1.100/101/102），2台Master（192.168.1.103/105）+2台Slave（192.168.1.104/106）；
• 软件版本：RocketMQ 5.1.4（最新稳定版）、JDK 17、CentOS 7.9。

3.2 消息生产与消费的Java实现

Maven依赖配置（最新稳定版本）

<dependencies>
   <!-- RocketMQ客户端 -->
   <dependency>
       <groupId>org.apache.rocketmq</groupId>
       <artifactId>rocketmq-client</artifactId>
       <version>5.1.4</version>
   </dependency>
   <!-- Spring Boot核心 -->
   <dependency>
       <groupId>org.springframework.boot</groupId>
       <artifactId>spring-boot-starter-web</artifactId>
       <version>3.2.0</version>
   </dependency>
   <!-- Lombok -->
   <dependency>
       <groupId>org.projectlombok</groupId>
       <artifactId>lombok</artifactId>
       <version>1.18.30</version>
       <scope>provided</scope>
   </dependency>
   <!-- Guava集合工具 -->
   <dependency>
       <groupId>com.google.guava</groupId>
       <artifactId>guava</artifactId>
       <version>32.1.3-jre</version>
   </dependency>
   <!-- Fastjson2 -->
   <dependency>
       <groupId>com.alibaba.fastjson2</groupId>
       <artifactId>fastjson2</artifactId>
       <version>2.0.32</version>
   </dependency>
   <!-- MyBatis-Plus -->
   <dependency>
       <groupId>com.baomidou</groupId>
       <artifactId>mybatis-plus-boot-starter</artifactId>
       <version>3.5.5</version>
   </dependency>
   <!-- MySQL驱动 -->
   <dependency>
       <groupId>mysql</groupId>
       <artifactId>mysql-connector-java</artifactId>
       <version>8.0.33</version>
       <scope>runtime</scope>
   </dependency>
   <!-- Swagger3 -->
   <dependency>
       <groupId>io.springfox</groupId>
       <artifactId>springfox-boot-starter</artifactId>
       <version>3.0.0</version>
   </dependency>
</dependencies>


生产者实现（同步发送）

package com.jam.demo.producer;

import com.alibaba.fastjson2.JSON;
import com.google.common.collect.Maps;
import lombok.extern.slf4j.Slf4j;
import org.apache.rocketmq.client.exception.MQClientException;
import org.apache.rocketmq.client.producer.DefaultMQProducer;
import org.apache.rocketmq.client.producer.SendResult;
import org.apache.rocketmq.common.message.Message;
import org.springframework.util.StringUtils;

import java.nio.charset.StandardCharsets;
import java.util.Map;

/**
* RocketMQ同步生产者示例
* @author ken
*/
@Slf4j
public class RocketMQSyncProducer {
   /** 生产者组名（必须唯一） */
   private static final String PRODUCER_GROUP = "demo_order_producer_group";
   /** NameServer集群地址 */
   private static final String NAMESRV_ADDR = "192.168.1.100:9876;192.168.1.101:9876;192.168.1.102:9876";
   /** 消息主题 */
   private static final String TOPIC = "demo_order_topic";

   public static void main(String[] args) throws MQClientException {
       // 1.初始化生产者
       DefaultMQProducer producer = new DefaultMQProducer(PRODUCER_GROUP);
       producer.setNamesrvAddr(NAMESRV_ADDR);
       producer.setSendMsgTimeout(3000); // 发送超时时间
       producer.setRetryTimesWhenSendFailed(3); // 发送失败重试次数

       // 2.启动生产者
       producer.start();
       log.info("RocketMQ生产者启动成功，group={}", PRODUCER_GROUP);

       try {
           // 3.构造业务消息
           Map<String, Object> orderMsg = Maps.newHashMap();
           orderMsg.put("orderId", "ORDER_20251127_001");
           orderMsg.put("userId", "USER_10086");
           orderMsg.put("amount", 99.0);
           orderMsg.put("createTime", System.currentTimeMillis());
           String msgBody = JSON.toJSONString(orderMsg);

           // 校验消息体
           if (!StringUtils.hasText(msgBody)) {
               throw new IllegalArgumentException("消息体不能为空");
           }

           // 4.创建Message对象（主题、标签、消息体）
           Message message = new Message(TOPIC, "order_pay", msgBody.getBytes(StandardCharsets.UTF_8));
           message.setKeys("ORDER_20251127_001"); // 设置消息Key（用于查询）

           // 5.同步发送消息
           SendResult sendResult = producer.send(message);
           log.info("消息发送成功，result={}", JSON.toJSONString(sendResult));
       } catch (Exception e) {
           log.error("消息发送失败", e);
       } finally {
           // 6.关闭生产者
           producer.shutdown();
           log.info("RocketMQ生产者已关闭");
       }
   }
}


消费者实现（集群模式）

package com.jam.demo.consumer;

import com.alibaba.fastjson2.JSON;
import lombok.extern.slf4j.Slf4j;
import org.apache.rocketmq.client.consumer.DefaultMQPushConsumer;
import org.apache.rocketmq.client.consumer.listener.ConsumeConcurrentlyContext;
import org.apache.rocketmq.client.consumer.listener.ConsumeConcurrentlyStatus;
import org.apache.rocketmq.client.consumer.listener.MessageListenerConcurrently;
import org.apache.rocketmq.client.consumer.rebalance.AllocateMessageQueueAveragely;
import org.apache.rocketmq.client.exception.MQClientException;
import org.apache.rocketmq.common.message.MessageExt;
import org.apache.rocketmq.common.protocol.heartbeat.MessageModel;
import org.springframework.util.ObjectUtils;

import java.nio.charset.StandardCharsets;
import java.util.List;
import java.util.Map;

/**
* RocketMQ集群模式消费者示例
* @author ken
*/
@Slf4j
public class RocketMQClusterConsumer {
   /** 消费者组名 */
   private static final String CONSUMER_GROUP = "demo_order_consumer_group";
   /** NameServer集群地址 */
   private static final String NAMESRV_ADDR = "192.168.1.100:9876;192.168.1.101:9876;192.168.1.102:9876";
   /** 消息主题 */
   private static final String TOPIC = "demo_order_topic";

   public static void main(String[] args) throws MQClientException {
       // 1.初始化消费者
       DefaultMQPushConsumer consumer = new DefaultMQPushConsumer(CONSUMER_GROUP);
       consumer.setNamesrvAddr(NAMESRV_ADDR);
       consumer.setMessageModel(MessageModel.CLUSTERING); // 集群模式
       consumer.setAllocateMessageQueueStrategy(new AllocateMessageQueueAveragely()); // 平均分配队列

       // 2.订阅主题（*表示所有标签）
       consumer.subscribe(TOPIC, "order_pay");

       // 3.注册消息监听器
       consumer.registerMessageListener((MessageListenerConcurrently) (msgs, context) -> {
           if (ObjectUtils.isEmpty(msgs)) {
               log.warn("接收到空消息列表");
               return ConsumeConcurrentlyStatus.CONSUME_SUCCESS;
           }

           for (MessageExt msg : msgs) {
               try {
                   String msgBody = new String(msg.getBody(), StandardCharsets.UTF_8);
                   log.info("消费消息：topic={}, tag={}, keys={}, msgId={}, body={}",
                           msg.getTopic(), msg.getTags(), msg.getKeys(), msg.getMsgId(), msgBody);

                   // 处理业务逻辑
                   handleOrderBusiness(msgBody);
               } catch (Exception e) {
                   log.error("消费消息失败，msgId={}", msg.getMsgId(), e);
                   // 消费失败，返回重试
                   return ConsumeConcurrentlyStatus.RECONSUME_LATER;
               }
           }

           return ConsumeConcurrentlyStatus.CONSUME_SUCCESS;
       });

       // 4.启动消费者
       consumer.start();
       log.info("RocketMQ消费者启动成功（集群模式），group={}", CONSUMER_GROUP);
   }

   /**
    * 处理订单业务逻辑
    * @param msgBody 消息体
    */
   private static void handleOrderBusiness(String msgBody) {
       Map<String, Object> orderMap = JSON.parseObject(msgBody);
       String orderId = (String) orderMap.get("orderId");
       Double amount = (Double) orderMap.get("amount");

       // 模拟订单状态更新（实际场景可调用数据库/其他服务）
       log.info("订单[{}]支付成功，金额={}，已更新状态为'已支付'", orderId, amount);
   }
}


3.3 集群运维与监控

查看集群状态（mqadmin命令）

# 查看集群节点信息
./mqadmin clusterList -n 192.168.1.100:9876

# 查看Broker状态
./mqadmin brokerStatus -n 192.168.1.100:9876 -b 192.168.1.103:10911

# 查看消费进度
./mqadmin consumerProgress -n 192.168.1.100:9876 -g demo_order_consumer_group


故障演练：Master宕机后的Slave晋升

1. 手动停止Master节点（sh bin/mqshutdown broker）；
2. 修改Slave节点的brokerId=0、brokerRole=SYNC_MASTER；
3. 重启Slave节点，完成晋升；
4. 生产者自动切换到新Master节点发送消息（无需修改配置）。

四、易混淆点澄清与性能优化

4.1 同步复制vs异步复制的选型

• 同步复制（SYNC_MASTER）：适用于金融支付、交易等核心业务（数据零丢失优先）；
• 异步复制（ASYNC_MASTER）：适用于日志采集、消息通知等非核心业务（吞吐量优先）。

4.2 集群模式vs广播模式的选择

• 集群模式：需要负载均衡、消费进度统一管理的场景（如订单处理）；
• 广播模式：需要所有Consumer都消费全部消息的场景（如配置推送）。

4.3 性能优化建议

1. Broker存储优化：CommitLog存储在SSD盘，增大CommitLog文件大小（默认1G→2G）；
2. Producer优化：使用异步发送（提升吞吐量）、批量发送（减少网络请求）；
3. Consumer优化：增大拉取批次（setPullBatchSize(32)）、使用线程池处理消费逻辑；
4. NameServer优化：增加节点数量（建议3-5个），避免单节点压力过大。

五、总结

RocketMQ的模块划分体现了“职责单一”的设计思想：NameServer专注路由、Broker专注存储、Producer/Consumer专注消息收发。集群原理则围绕“无状态+主从复制”构建高可用架构，通过同步/异步复制平衡数据可靠性与吞吐量。

在实际应用中，需根据业务场景选择合适的部署模式和复制策略，同时结合运维工具监控集群状态，才能充分发挥RocketMQ的性能优势。掌握这些核心原理，不仅能解决日常运维中的问题，更能在架构设计阶段规避潜在风险。
