raid数据恢复环境&故障：
某单位同友存储，存储中有一组raid5磁盘阵列。存储内部共有虚拟机若干台，raid5阵列崩溃导致存储无法启动。
raid数据恢复过程：
1、与用户方沟通及查看底层存储情况，分析存储层次结构。

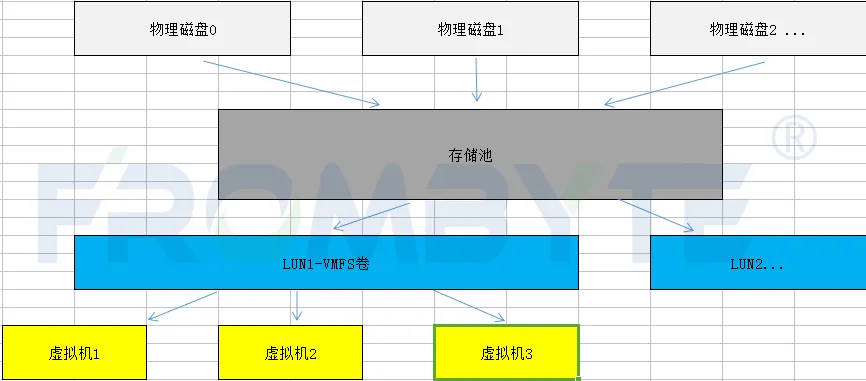

存储结构：

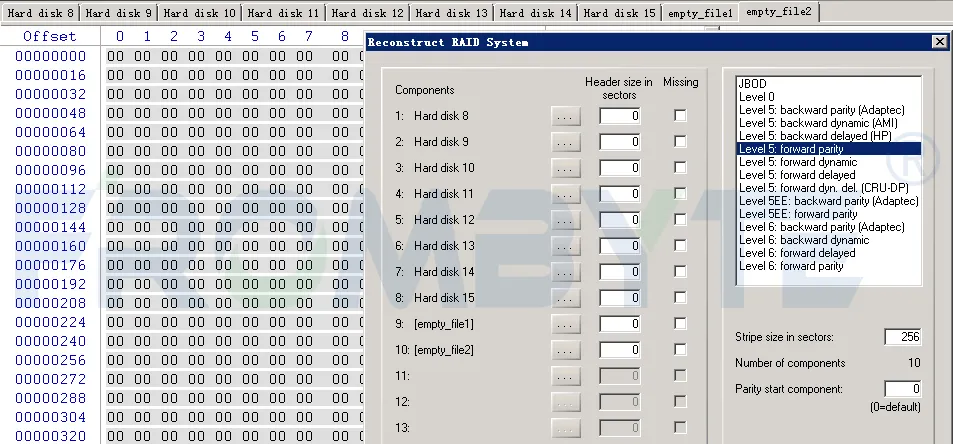

2、本案例中raid5阵列缺失2块盘（第一掉线盘掉线后热备盘自动上线顶替，之后又有一块盘掉线导致RAID5阵列处于降级状态。当第三块盘盘片划伤导致掉线时，RAID崩溃），无法通过校验直接获取丢失盘的数据，所以只能使用磁盘同等大小的全0镜像进行重组（此方法只可用于紧急情况，因为依赖空镜像组成的raid文件系统结构会被严重破坏，相当于每个条带都会缺失两个块的数据）。
3、提取LUN
分析存储结构，获取存储划分的MAP块。在找到MAP块之后通过解析获取到各个LUN的数据块指针。北亚企安数据恢复工程师编写数据提取程序提取LUN碎片。提取完成后拼接碎片，组成完整LUN。

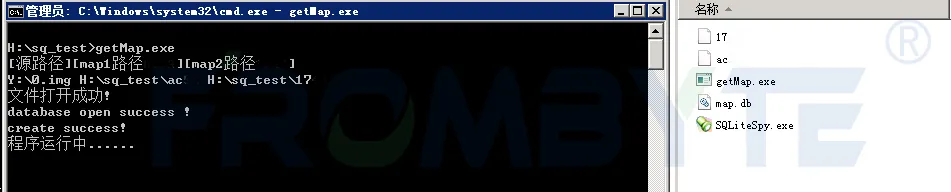

提取LUN：

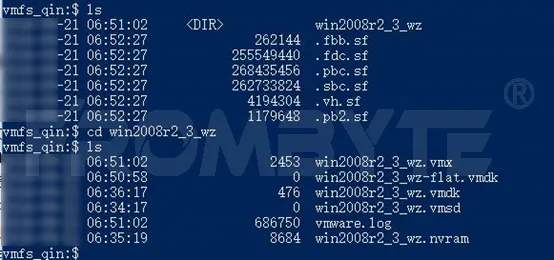

4、导出LUN内所有虚拟机，尝试启动。由于操作系统被破坏，虚拟机无法启动。
5、在虚拟机无法启动的情况下，提取虚拟机内文件。提取出文件后进行测试，发现大多数文件都被破坏，只有少部分小文件可以打开。
6、和用户方沟通后得知有一台虚拟机内有mysql数据库。由于数据库底层存储的特殊性，可以尝试通过扫描数据页提取数据。找到该虚拟机后发现虚拟机启用快照。父盘和快照文件都被损坏的情况下通过常规合并操作无法完成，数据恢复工程师使用北亚企安自主研发VMFS快照合并程序合并快照。
7、根据mysql数据页特征扫描数据页并导出（只有innodb引擎可以使用此方案），分析系统表获取各用户表信息。根据各个表的id进行数据页分割。
8、因为数据库使用时间已久，表结构也曾多次变更，加上系统表在存储损坏后也有部分数据丢失，记录提取过程遇到很大阻力。
首先获取最初版本数据库各个表的表结构。因为合并快照前的父盘写入较早，使用第一块掉线盘进行校验获取到这个文件的完整数据，然后提取出其中数据库各个表的表结构，之后用户方提供了最新版的数据库建表脚本。
9、分别使用两组不同表结构提取数据记录，并导入恢复环境中的mysql数据库内，然后剔除各个表中因为表结构变更造成的乱码数据，最后将两组数据分别导出为.sql文件。
10、因为两个版本的数据库表结构不同，所以联系应用工程师进行调试。调试完成后导入平台，平台调试成功，数据恢复完成。
