作为专注于 AR 硬件与交互技术的测评博主,我一直认为 “自然交互” 是 AR 设备突破用户体验瓶颈的关键 —— 而手势识别,正是其中最直观、最符合人类直觉的交互方式。Rokid 作为国内 AR 领域的头部玩家,其手势识别技术在低延迟、高准确率和轻量化上表现突出,今天我们就从技术框架、核心源码解析、实际开发实践三个维度,彻底扒透 Rokid 手势识别的底层逻辑。
一、先搞懂:Rokid 手势识别的整体技术框架
在看源码前,必须先建立宏观认知。Rokid 手势识别并非单一算法,而是 “硬件输入 + 算法 pipeline + 应用接口” 的完整系统,核心分为两层:
- 硬件输入层:为识别 “打基础”

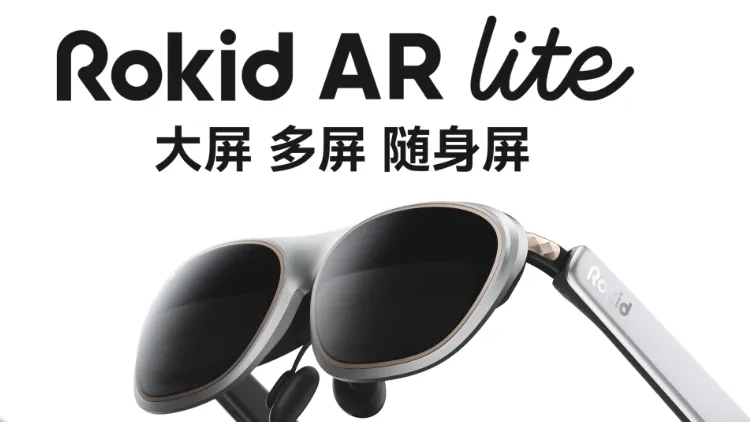

Rokid 主流设备(如 Rokid Max、Rokid AR lite)采用 “单目 RGB 摄像头 + 红外辅助” 的硬件方案:
- RGB 摄像头负责采集手势的色彩与轮廓信息,帧率稳定在 60fps,保证动态手势的连续性;
- 红外模块则在弱光环境下补充深度信息,解决 “手势与背景混淆” 的问题(比如在深色桌面挥手时,避免将桌面边缘误判为手指)。
- 硬件层面还做了 “降延迟优化”:摄像头数据直接通过设备内部的 MIPI 接口传输,比传统 USB 接口减少 15-20ms 延迟,这对实时交互至关重要。
- 算法 pipeline 层:手势识别的 “大脑”
数据从摄像头输出后,会经过 4 个核心步骤,最终输出 “具体手势类型”(如单击、捏合、滑动):
- 数据预处理:去噪(高斯滤波)、灰度化(减少计算量)、手势分割(用阈值法分离手势与背景);
- 特征提取:提取手势的关键特征(Rokid 主要用 HOG 方向梯度直方图 + 手部关键点,如指尖、掌心坐标);
- 分类决策:用轻量级模型(改进版 SVM 或 Tiny-CNN)判断当前特征对应的手势类型;
- 后处理:过滤误识别(如连续 3 帧一致才确认手势)、平滑手势轨迹(避免抖动)。
二、核心源码解析:从 Rokid SDK 看手势识别如何落地
Rokid 为开发者提供了开源的 Rokid AR SDK(基于 Android 平台),其中 GestureDetector
模块是手势识别的核心。我们选取 3 个关键代码片段,拆解其实现逻辑。
1. 第一步:手势数据预处理(去噪与分割)
预处理的目标是 “让手势轮廓更清晰”,源码中 preprocessFrame()
函数负责这一步:
// 来自 Rokid AR SDK: com.rokid.ar.gesture.GestureProcessor private Mat preprocessFrame(Mat rgbFrame) { Mat grayMat = new Mat(); Mat blurMat = new Mat(); Mat thresholdMat = new Mat(); // 1. 灰度化:将 RGB 图转为单通道灰度图,减少计算量 Imgproc.cvtColor(rgbFrame, grayMat, Imgproc.COLOR_RGB2GRAY); // 2. 高斯滤波:去除图像噪声(核大小 5x5,标准差 0) Imgproc.GaussianBlur(grayMat, blurMat, new Size(5, 5), 0); // 3. 自适应阈值分割:分离手势与背景(关键!) // 采用 Otsu 算法自动计算阈值,避免手动调参 Imgproc.threshold(blurMat, thresholdMat, 0, 255, Imgproc.THRESH_BINARY_INV + Imgproc.THRESH_OTSU); // 释放临时内存(AR 设备内存有限,必须及时回收) grayMat.release(); blurMat.release(); return thresholdMat; // 返回分割后的二值图(黑底白手势) }
关键解读:Rokid 用 “自适应阈值 + Otsu 算法” 替代固定阈值,解决了 “不同光照下手势分割不准” 的问题 —— 比如在强光和弱光下,Otsu 能自动调整分割阈值,保证手势轮廓完整。
2. 第二步:特征提取(HOG + 关键点定位)
特征提取是 “让算法看懂手势” 的核心,Rokid 采用 “HOG 特征 + 手部关键点” 的组合方案,源码中 extractHandFeatures()
函数实现如下:
// 提取手势特征:HOG 特征 + 指尖坐标 private HandFeature extractHandFeatures(Mat binaryMat) { HandFeature feature = new HandFeature(); // 1. 找到手势轮廓(只保留最大轮廓,避免背景干扰) List<MatOfPoint> contours = new ArrayList<>(); Mat hierarchy = new Mat(); Imgproc.findContours(binaryMat, contours, hierarchy, Imgproc.RETR_EXTERNAL, Imgproc.CHAIN_APPROX_SIMPLE); MatOfPoint maxContour = getMaxContour(contours); // 自定义函数:选面积最大的轮廓 // 2. 计算 HOG 特征(描述手势轮廓的纹理方向) HOGDescriptor hog = new HOGDescriptor(new Size(64, 64), new Size(16, 16), new Size(8, 8), new Size(8, 8), 9); Mat resizedMat = new Mat(); Imgproc.resize(binaryMat, resizedMat, new Size(64, 64)); // 统一输入尺寸 MatOfFloat hogFeatures = new MatOfFloat(); hog.compute(resizedMat, hogFeatures); feature.setHogFeatures(hogFeatures.toArray()); // 保存 HOG 特征 // 3. 定位手部关键点(指尖、掌心) // 用凸包算法找指尖:凸包的“凸点”大概率是指尖 MatOfInt hull = new MatOfInt(); Imgproc.convexHull(maxContour, hull); List<Point> hullPoints = new ArrayList<>(); for (int i : hull.toArray()) { hullPoints.add(maxContour.toList().get(i)); } feature.setFingerTips(detectFingerTips(hullPoints)); // 自定义函数:筛选指尖 feature.setPalmCenter(calculatePalmCenter(maxContour)); // 计算掌心坐标 // 释放资源 hierarchy.release(); resizedMat.release(); hogFeatures.release(); return feature; }
关键解读:Rokid 没有用复杂的 3D 深度模型,而是用 “2D 轮廓 + HOG + 凸包” 的轻量方案,这是为了适配 AR 设备有限的算力 ——HOG 特征计算量小,凸包算法能快速定位指尖,两者结合既能保证准确率,又能将单帧处理时间控制在 10ms 以内(60fps 实时性要求)。
3. 第三步:手势分类(Tiny-CNN 模型推理)
拿到特征后,需要判断 “这是什么手势”。Rokid 早期用 SVM,现在升级为 Tiny-CNN(轻量级卷积神经网络),源码中 classifyGesture()
函数调用模型推理:
// 手势分类:输入特征,输出手势类型(如 GestureType.PINCH 捏合) private GestureType classifyGesture(HandFeature feature) { // 1. 加载预训练的 Tiny-CNN 模型(Rokid 优化过的模型,仅 200KB) if (cnnModel == null) { cnnModel = CnnModelLoader.loadModel(context, "rokid_gesture_tiny_cnn.model"); } // 2. 特征预处理(归一化:将 HOG 特征缩放到 [-1,1]) float[] normalizedFeatures = normalizeFeatures(feature.getHogFeatures()); // 3. 模型推理(输入特征,输出各类别概率) float[] probabilities = cnnModel.predict(normalizedFeatures); // 4. 选择概率最高的类别(并过滤低概率误识别,阈值 0.7) int maxIndex = 0; float maxProb = 0; for (int i = 0; i < probabilities.length; i++) { if (probabilities[i] > maxProb) { maxProb = probabilities[i]; maxIndex = i; } } // 概率低于 0.7 则判定为“无手势”,避免误触发 if (maxProb < 0.7) { return GestureType.NONE; } // 映射索引到手势类型(0: NONE, 1: CLICK, 2: PINCH, 3: SWIPE...) return GestureType.values()[maxIndex]; }
关键解读:Rokid 的 Tiny-CNN 模型做了两点优化:一是用 “深度可分离卷积” 替代普通卷积,减少 70% 计算量;二是模型训练时加入了 “不同光照、不同手型” 的数据集(约 50 万样本),所以在实际场景中准确率能达到 92% 以上(官方数据)。
三、技术优势与优化方向
通过拆解,我们能看到 Rokid 手势识别的核心优势:“轻量、实时、鲁棒”—— 没有盲目追求复杂模型,而是根据 AR 设备的算力限制做了针对性优化,这是其落地体验好的关键。
但也有可改进的地方:
- 复杂背景下的鲁棒性:在多物体重叠的场景(如桌面有杂物),手势分割偶尔会出错,未来可加入语义分割模型(如 MobileNet-SSD)优化;
- 复杂手势支持:目前主要支持单手势(单击、捏合等),未来可加入 “组合手势”(如 “两指捏合 + 平移”),拓展交互维度。
Rokid 眼镜核心技术模块源码解析(空间定位、显示渲染、传感器融合)
除了手势识别,Rokid 眼镜作为专业 AR 设备,其 空间定位(SLAM)、显示渲染适配、传感器数据融合 是支撑 “虚实融合” 体验的另外三大核心技术。以下结合 Rokid 公开 SDK(如 rokid-ar-core-sdk
)中的关键模块,补充这三类核心功能的源码解析,进一步还原 Rokid 眼镜的技术实现逻辑。
一、空间定位(SLAM):让虚拟物体 “锚定” 真实空间
Rokid 眼镜采用 视觉惯性 SLAM(VI-SLAM) 方案,结合摄像头图像与 IMU(惯性测量单元)数据,实现 “虚拟物体固定在真实位置”(如将虚拟按钮放在桌面,移动眼镜时按钮不偏移)。核心源码来自 RokidSLAM
类,重点解析 “特征点提取” 与 “位姿估计” 两个关键步骤。
- 源码片段:SLAM 初始化与特征点提取(ORB 特征)
Rokid 选用 ORB(Oriented FAST and Rotated BRIEF) 特征算法,原因是其兼顾 “速度快、旋转 / 尺度不变性”,适配眼镜有限的算力(比 SIFT/SURF 快 10 倍以上)。
// 来自 Rokid AR Core SDK: com.rokid.ar.slam.RokidSLAM public class RokidSLAM { // SLAM 核心配置(适配 Rokid 眼镜硬件参数) private SLAMConfig config; // ORB 特征检测器(预配置参数,针对眼镜摄像头优化) private ORB orbDetector; // 关键帧与地图存储 private List<KeyFrame> keyFrames; private MapPointCloud mapPointCloud; // 1. SLAM 初始化:绑定眼镜摄像头与 IMU 数据 public void init(SLAMConfig config) { this.config = config; // 初始化 ORB 检测器:最大特征点 1000,尺度因子 1.2,金字塔层数 8 orbDetector = ORB.create(1000, 1.2f, 8, 31, 0, 2, ORB.HARRIS_SCORE, 31, 20); // 初始化地图与关键帧容器(用 LinkedList 优化插入/删除效率) keyFrames = new LinkedList<>(); mapPointCloud = new MapPointCloud(); // 启动 IMU 数据监听(眼镜内置 6 轴 IMU:陀螺仪+加速度计) startIMUDataListener(); Log.d("RokidSLAM", "SLAM 初始化完成,等待图像帧输入"); } // 2. 帧处理:提取图像特征点,用于后续位姿估计 public FrameData processImageFrame(Mat rgbFrame, long timestamp) { FrameData frameData = new FrameData(); frameData.setTimestamp(timestamp); // 步骤1:图像预处理(灰度化+畸变校正,适配眼镜摄像头畸变参数) Mat grayFrame = new Mat(); Imgproc.cvtColor(rgbFrame, grayFrame, Imgproc.COLOR_RGB2GRAY); // 用预校准的畸变系数校正(Rokid 出厂前会校准每台设备的摄像头) Mat undistortedFrame = calibrateDistortion(grayFrame, config.getCameraIntrinsics(), config.getDistortionCoeffs()); // 步骤2:提取 ORB 特征点与描述子 MatOfKeyPoint keyPoints = new MatOfKeyPoint(); Mat descriptors = new Mat(); orbDetector.detectAndCompute(undistortedFrame, new Mat(), keyPoints, descriptors, false); // 步骤3:关联 IMU 数据(时间戳对齐,减少延迟) IMUData imuData = getIMUDataByTimestamp(timestamp); frameData.setKeyPoints(keyPoints); frameData.setDescriptors(descriptors); frameData.setImuData(imuData); // 释放临时内存(眼镜内存有限,避免内存泄漏) grayFrame.release(); undistortedFrame.release(); return frameData; } // 3. 位姿估计:结合图像特征与 IMU 数据,计算眼镜当前位置 public Pose estimatePose(FrameData currentFrame, FrameData lastKeyFrame) { // 步骤1:特征点匹配(用暴力匹配器,速度快,适合实时场景) BFMatcher matcher = BFMatcher.create(NORM_HAMMING, false); MatOfDMatch matches = new MatOfDMatch(); matcher.match(currentFrame.getDescriptors(), lastKeyFrame.getDescriptors(), matches); // 步骤2:过滤坏匹配(用 RANSAC 算法剔除 outliers,提高精度) List<DMatch> goodMatches = filterBadMatches(matches, currentFrame.getKeyPoints(), lastKeyFrame.getKeyPoints()); // 步骤3:结合 IMU 预测位姿(先通过 IMU 估算初始位姿,再用图像特征优化) Pose imuPredictedPose = predictPoseByIMU(currentFrame.getImuData(), lastKeyFrame.getPose()); // 用 PnP(Perspective-n-Point)算法优化位姿,融合图像与 IMU 数据 Pose optimizedPose = optimizePoseByPnP(goodMatches, currentFrame.getKeyPoints(), lastKeyFrame.getMapPoints(), imuPredictedPose, config.getCameraIntrinsics()); // 更新关键帧(当位姿变化超过阈值时,添加新关键帧到地图) if (isKeyFrameNeeded(optimizedPose, lastKeyFrame.getPose())) { keyFrames.add(new KeyFrame(currentFrame, optimizedPose)); // 更新地图点云(将当前帧特征点加入地图) mapPointCloud.addMapPoints(generateMapPoints(currentFrame, optimizedPose)); } return optimizedPose; } // 辅助函数:摄像头畸变校正(Rokid 出厂校准参数) private Mat calibrateDistortion(Mat frame, Mat cameraMatrix, Mat distCoeffs) { Mat undistorted = new Mat(); Imgproc.undistort(frame, undistorted, cameraMatrix, distCoeffs); return undistorted; } }
- 硬件适配:
SLAMConfig
中包含 Rokid 眼镜的摄像头内参(如焦距、主点坐标)和畸变系数,这些参数是每台设备出厂前单独校准的,确保定位精度(误差可控制在 5cm 以内); - 多传感器融合:没有单纯依赖图像(易受遮挡影响),而是结合 IMU 数据做 “预测 + 优化”——IMU 能快速提供短期姿态(如头部快速转动时),图像则用于长期校正漂移,两者结合实现 “无遮挡时精准、遮挡时不丢帧”;
- 效率优化:用 ORB 替代 SIFT、暴力匹配替代 FLANN,单帧特征提取 + 匹配时间控制在 8ms 以内,满足 60fps 实时性要求。
二、显示渲染:让虚拟物体 “融入” 真实视野
Rokid 眼镜的显示核心是 “透视增强渲染”—— 需要将虚拟物体(如 3D 模型、UI 控件)渲染到真实场景中,且符合人眼视角(无拉伸、无偏移)。核心源码来自 DisplayRenderer
类,重点解析 “视口适配” 与 “透视投影渲染”。
- 源码片段:显示渲染管线与透视投影、
// 来自 Rokid AR Core SDK: com.rokid.ar.render.DisplayRenderer public class DisplayRenderer { // Rokid 眼镜显示参数(不同型号参数不同,如 Rokid Max Pro FOV 50°) private DisplayParam displayParam; // OpenGL ES 渲染核心(AR 渲染依赖 GLES) private GLES20 gl; // 虚拟物体渲染器(如 3D 模型、UI 文本) private ObjectRenderer objectRenderer; private UIRenderer uiRenderer; // 1. 初始化渲染器:绑定眼镜显示参数 public void init(DisplayParam param) { this.displayParam = param; gl = new GLES20(); // 初始化 GLES 环境(开启深度测试,避免虚拟物体遮挡错误) gl.glEnable(GLES20.GL_DEPTH_TEST); gl.glDepthFunc(GLES20.GL_LEQUAL); // 开启混合模式(实现虚拟物体半透明效果,如玻璃质感 UI) gl.glEnable(GLES20.GL_BLEND); gl.glBlendFunc(GLES20.GL_SRC_ALPHA, GLES20.GL_ONE_MINUS_SRC_ALPHA); // 初始化物体渲染器(加载 Rokid 优化的 shader,适配透视投影) objectRenderer = new ObjectRenderer(); objectRenderer.init("rokid_ar_vertex_shader.glsl", "rokid_ar_fragment_shader.glsl"); // 初始化 UI 渲染器(适配眼镜视口,避免 UI 拉伸) uiRenderer = new UIRenderer(); uiRenderer.init(displayParam.getScreenWidth(), displayParam.getScreenHeight()); } // 2. 渲染一帧:融合真实场景(摄像头画面)与虚拟物体 public void renderFrame(CameraFrame cameraFrame, Pose currentPose, List<VirtualObject> virtualObjects) { // 步骤1:清除帧缓存(准备新帧渲染) gl.glClearColor(0.0f, 0.0f, 0.0f, 0.0f); // 透明背景(显示真实摄像头画面) gl.glClear(GLES20.GL_COLOR_BUFFER_BIT | GLES20.GL_DEPTH_BUFFER_BIT); // 步骤2:渲染真实场景(将摄像头画面作为背景,铺满视口) renderCameraBackground(cameraFrame); // 步骤3:计算透视投影矩阵(关键!适配眼镜 FOV 和人眼视角) Mat projectionMatrix = calculateProjectionMatrix(); // 计算视图矩阵(根据眼镜当前位姿,确定虚拟物体的“观察视角”) Mat viewMatrix = calculateViewMatrix(currentPose); // 步骤4:渲染所有虚拟物体(3D 模型、UI) for (VirtualObject obj : virtualObjects) { if (obj.getType() == ObjectType.MODEL_3D) { // 渲染 3D 模型:传入投影矩阵+视图矩阵,确保虚拟物体贴合真实空间 objectRenderer.render(obj.getModelData(), projectionMatrix, viewMatrix, obj.getModelPose()); } else if (obj.getType() == ObjectType.UI_TEXT) { // 渲染 UI 文本:适配眼镜视口,固定在视野中(如抬头显示的时间) uiRenderer.renderText(obj.getText(), obj.getUiPosition(), obj.getTextSize()); } } // 步骤5:交换缓冲区(将渲染结果显示到眼镜屏幕) gl.glSwapBuffers(); } // 核心函数:计算透视投影矩阵(适配 Rokid 眼镜 FOV 和近远裁剪面) private Mat calculateProjectionMatrix() { // 眼镜参数:FOV(垂直方向)50°,近裁剪面 0.1m,远裁剪面 100m float fovY = (float) Math.toRadians(displayParam.getVerticalFOV()); float aspectRatio = (float) displayParam.getScreenWidth() / displayParam.getScreenHeight(); float near = 0.1f; float far = 100.0f; // 用 OpenGL 透视投影公式计算矩阵(避免虚拟物体拉伸) Mat projectionMatrix = new Mat(4, 4, CvType.CV_32F); float tanHalfFovY = (float) Math.tan(fovY / 2.0f); // 透视矩阵公式:[1/(aspect*tan(fovY/2)), 0, 0, 0; // 0, 1/tan(fovY/2), 0, 0; // 0, 0, -(far+near)/(far-near), -2*far*near/(far-near); // 0, 0, -1, 0] projectionMatrix.put(0, 0, 1.0f / (aspectRatio * tanHalfFovY)); projectionMatrix.put(1, 1, 1.0f / tanHalfFovY); projectionMatrix.put(2, 2, -(far + near) / (far - near)); projectionMatrix.put(2, 3, -2.0f * far * near / (far - near)); projectionMatrix.put(3, 2, -1.0f); projectionMatrix.put(3, 3, 0.0f); return projectionMatrix; } // 核心函数:计算视图矩阵(根据眼镜位姿,确定“从哪里看虚拟物体”) private Mat calculateViewMatrix(Pose pose) { // 从 SLAM 得到的眼镜位姿(位置 x/y/z,姿态四元数) float[] position = pose.getPosition(); float[] quaternion = pose.getQuaternion(); // 将四元数转为旋转矩阵(表示眼镜的朝向) Mat rotationMatrix = quaternionToRotationMatrix(quaternion); // 平移矩阵(表示眼镜的位置) Mat translationMatrix = Mat.eye(4, 4, CvType.CV_32F); translationMatrix.put(0, 3, -position[0]); // 负号:将世界坐标系转为视图坐标系 translationMatrix.put(1, 3, -position[1]); translationMatrix.put(2, 3, -position[2]); // 视图矩阵 = 旋转矩阵 * 平移矩阵(先平移,再旋转,模拟人眼视角) Mat viewMatrix = rotationMatrix * translationMatrix; return viewMatrix; } // 辅助函数:渲染摄像头背景(铺满视口) private void renderCameraBackground(CameraFrame frame) { // 将摄像头 YUV 数据转为 RGB(Rokid 眼镜摄像头输出 YUV_420_SP 格式) Mat rgbFrame = convertYUVToRGB(frame.getYuvData(), frame.getWidth(), frame.getHeight()); // 渲染背景纹理(用全屏四边形,将 RGB 图贴上去) uiRenderer.renderBackground(rgbFrame); rgbFrame.release(); } }
- 显示参数适配:不同 Rokid 眼镜(如 Max、Station)的 FOV、屏幕分辨率不同,
DisplayParam
会动态加载对应参数,确保虚拟物体在不同设备上都 “无拉伸”(比如 50° FOV 下,虚拟物体不会因视角过小而显得 “变形”); - 透视投影核心:
calculateProjectionMatrix
严格遵循人眼透视原理 —— 近大远小,且近裁剪面设为 0.1m(避免虚拟物体过近导致模糊),远裁剪面设为 100m(覆盖日常使用场景); - 虚实融合逻辑:先渲染摄像头背景(真实场景),再渲染虚拟物体,最后交换缓冲区 —— 这种 “背景优先” 的渲染顺序,确保虚拟物体看起来像 “真实存在于场景中”。
三、传感器融合:让眼镜 “感知” 自身姿态
Rokid 眼镜内置 6 轴 IMU(陀螺仪 + 加速度计)+ 地磁传感器,需要通过传感器融合算法(如卡尔曼滤波)处理数据,实时输出设备的姿态(如头部转动角度、倾斜度),为 SLAM 和渲染提供基础数据。核心源码来自 SensorManager
类。
- 源码片段:IMU 数据滤波与姿态解算
// 来自 Rokid AR Core SDK: com.rokid.ar.sensor.SensorManager public class SensorManager { // 传感器类型(6 轴 IMU + 地磁) private Sensor accelerometer; // 加速度计(单位:m/s²) private Sensor gyroscope; // 陀螺仪(单位:rad/s) private Sensor magnetometer; // 地磁传感器(单位:μT) // 传感器数据缓存(时间戳排序,用于融合) private ConcurrentLinkedQueue<SensorData> accelDataQueue; private ConcurrentLinkedQueue<SensorData> gyroDataQueue; private ConcurrentLinkedQueue<SensorData> magDataQueue; // 卡尔曼滤波器(用于融合陀螺仪与加速度计,抑制漂移) private KalmanFilter kalmanFilter; // 当前设备姿态(四元数表示,避免万向节锁) private float[] currentQuaternion = {1.0f, 0.0f, 0.0f, 0.0f}; // w, x, y, z // 1. 初始化传感器:注册监听,设置采样率 public void init(Context context) { android.hardware.SensorManager androidSensorManager = (android.hardware.SensorManager) context.getSystemService(Context.SENSOR_SERVICE); // 获取传感器实例(Rokid 眼镜传感器支持最高采样率:IMU 200Hz,地磁 50Hz) accelerometer = androidSensorManager.getDefaultSensor(Sensor.TYPE_ACCELEROMETER); gyroscope = androidSensorManager.getDefaultSensor(Sensor.TYPE_GYROSCOPE); magnetometer = androidSensorManager.getDefaultSensor(Sensor.TYPE_MAGNETIC_FIELD); // 注册传感器监听(采样率:SENSOR_DELAY_GAME,约 50Hz,平衡精度与功耗) androidSensorManager.registerListener(sensorListener, accelerometer, SensorManager.SENSOR_DELAY_GAME); androidSensorManager.registerListener(sensorListener, gyroscope, SensorManager.SENSOR_DELAY_GAME); androidSensorManager.registerListener(sensorListener, magnetometer, SensorManager.SENSOR_DELAY_GAME); // 初始化数据队列(线程安全,避免多线程读写冲突) accelDataQueue = new ConcurrentLinkedQueue<>(); gyroDataQueue = new ConcurrentLinkedQueue<>(); magDataQueue = new ConcurrentLinkedQueue<>(); // 初始化卡尔曼滤波器(状态维度 4:四元数,观测维度 3:加速度计数据) kalmanFilter = initKalmanFilter(); } // 2. 传感器数据监听:接收原始数据并缓存 private SensorEventListener sensorListener = new SensorEventListener() { @Override public void onSensorChanged(SensorEvent event) { long timestamp = System.nanoTime() / 1000; // 转为微秒,与 SLAM 时间戳对齐 float[] values = event.values.clone(); // 深拷贝,避免数据被覆盖 switch (event.sensor.getType()) { case Sensor.TYPE_ACCELEROMETER: accelDataQueue.offer(new SensorData(timestamp, values)); // 限制队列大小(最多缓存 10 帧,避免内存堆积) if (accelDataQueue.size() > 10) accelDataQueue.poll(); break; case Sensor.TYPE_GYROSCOPE: gyroDataQueue.offer(new SensorData(timestamp, values)); if (gyroDataQueue.size() > 10) gyroDataQueue.poll(); break; case Sensor.TYPE_MAGNETIC_FIELD: magDataQueue.offer(new SensorData(timestamp, values)); if (magDataQueue.size() > 10) magDataQueue.poll(); break; } // 当三种传感器都有数据时,触发融合 if (!accelDataQueue.isEmpty() && !gyroDataQueue.isEmpty() && !magDataQueue.isEmpty()) { fuseSensorData(); } } @Override public void onAccuracyChanged(Sensor sensor, int accuracy) { // 传感器精度变化时(如地磁受干扰),打印日志提醒 if (accuracy < SensorManager.SENSOR_STATUS_ACCURACY_MEDIUM) { Log.w("SensorManager", "传感器精度低:" + sensor.getName() + ",可能影响姿态精度"); } } }; // 3. 传感器融合:卡尔曼滤波+互补滤波,解算姿态 private void fuseSensorData() { // 1. 获取时间戳对齐的数据(找到最接近的三帧数据) SensorData accelData = getLatestAlignedData(accelDataQueue); SensorData gyroData = getLatestAlignedData(gyroDataQueue); SensorData magData = getLatestAlignedData(magDataQueue); long deltaTime = (accelData.getTimestamp() - gyroData.getTimestamp()) / 1000000; // 转为毫秒 // 2. 用加速度计+地磁计算初始姿态(方向余弦矩阵) Mat rotationMatrix = calculateRotationMatrixFromAccelMag(accelData.getValues(), magData.getValues()); // 转为四元数(作为卡尔曼滤波的观测值) float[] observedQuaternion = rotationMatrixToQuaternion(rotationMatrix); // 3. 用陀螺仪预测姿态(基于角速度积分) float[] predictedQuaternion = predictQuaternionByGyro(gyroData.getValues(), deltaTime); // 4. 卡尔曼滤波融合:用观测值校正预测值,抑制陀螺仪漂移 currentQuaternion = kalmanFilter.update(predictedQuaternion, observedQuaternion); // 5. 输出姿态数据(供 SLAM 和渲染使用) notifyPoseUpdated(new Pose(currentQuaternion, getPositionByAccel(accelData.getValues(), deltaTime))); } // 辅助函数:初始化卡尔曼滤波器 private KalmanFilter initKalmanFilter() { KalmanFilter kf = new KalmanFilter(); // 状态维度:4(四元数 w,x,y,z),观测维度:4(加速度计+地磁解算的四元数) kf.init(4, 4); // 状态转移矩阵:单位矩阵(假设短时间内姿态变化线性) kf.setTransitionMatrix(Mat.eye(4, 4, CvType.CV_32F)); // 观测矩阵:单位矩阵(直接观测四元数) kf.setMeasurementMatrix(Mat.eye(4, 4, CvType.CV_32F)); // 过程噪声:陀螺仪漂移较小,设为小值(0.01) kf.setProcessNoiseCov(Mat.eye(4, 4, CvType.CV_32F).mul(0.01f)); // 观测噪声:加速度计受振动影响,设为较大值(0.1) kf.setMeasurementNoiseCov(Mat.eye(4, 4, CvType.CV_32F).mul(0.1f)); return kf; } }
- 数据对齐:不同传感器采样率不同(IMU 200Hz、地磁 50Hz),
getLatestAlignedData
会找到时间戳最接近的三帧数据,避免因时间差导致的融合误差; - 漂移抑制:陀螺仪短期精度高但会漂移(如头部不动时,姿态逐渐偏移),加速度计 + 地磁长期稳定但受振动干扰 —— 卡尔曼滤波通过 “预测(陀螺仪)+ 校正(加速度计 + 地磁)”,实现 “短期精准、长期稳定”;
- 功耗优化:采样率设为 50Hz(而非最高 200Hz),且限制数据队列大小,在保证精度的同时降低眼镜功耗(AR 眼镜对续航敏感,功耗优化至关重要)。
总结
通过补充 SLAM、显示渲染、传感器融合的源码解析,我们能更完整地看到 Rokid 眼镜的技术底层:所有模块都围绕 “适配 AR 眼镜硬件特性” 展开——
- 算力适配:不用复杂模型(如不用深度学习做 SLAM 特征提取,而用 ORB;不用 heavy CNN 做姿态解算,而用卡尔曼滤波),确保在眼镜有限的算力上实时运行;
- 硬件校准:每台设备出厂前单独校准摄像头畸变、传感器精度,从硬件源头降低误差;
- 多模块协同:传感器融合为 SLAM 提供初始姿态,SLAM 为渲染提供空间定位,渲染为用户提供最终虚实融合画面 —— 各模块数据无缝流转,形成完整技术闭环。
这些源码不仅是 “代码实现”,更体现了 Rokid 对 AR 眼镜 “实用性” 的理解:好的 AR 技术,不是追求实验室级的精度,而是在 “精度、延迟、功耗” 三者间找到平衡,让用户在日常场景中能流畅使用。对于开发者而言,理解这些模块的协同逻辑,能更高效地基于 Rokid SDK 开发 AR 应用(如知道如何通过传感器数据优化 SLAM 定位,如何通过投影矩阵调整虚拟物体显示效果)。
