基于不变扩展卡尔曼滤波器（RI-EKF）的SLAM算法收敛性与一致性特性研究

一、RI-EKF的基本原理与改进机制

不变扩展卡尔曼滤波器（RI-EKF）是传统扩展卡尔曼滤波器（EKF）的改进版本，其核心在于利用李群理论重新定义状态误差和观测误差，从而克服传统EKF在非线性系统中的局限性。RI-EKF的特点包括：

1. 误差定义的几何适应性：采用右不变误差（Right-Invariant Error）代替线性误差，使得误差传递方程与状态估计值独立。
2. 系统矩阵的恒定性：RI-EKF的系统矩阵FF为常量，与输入和当前状态无关，避免了传统EKF因状态依赖导致的线性化误差累积问题。
3. 协方差更新的优化：通过伴随矩阵处理噪声项，简化积分过程，并确保协方差更新的稳定性。

二、收敛性特性分析

1. 收敛性定义与保证 SLAM算法的收敛性指状态估计随时间推移逐渐逼近真实值的能力。RI-EKF的收敛性优势体现在以下方面：

• 无需地面真值假设：传统EKF需在真实状态处评估雅可比矩阵，而RI-EKF的收敛性证明无需此类限制性假设。
• 全局收敛特性：RI-EKF在任意随机刚体变换下保持输出不变性（Invariance），避免因坐标系变换导致的误差发散。

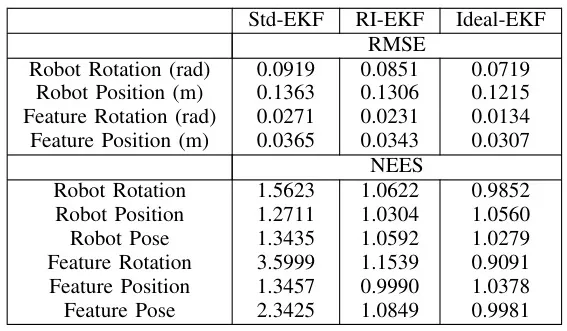

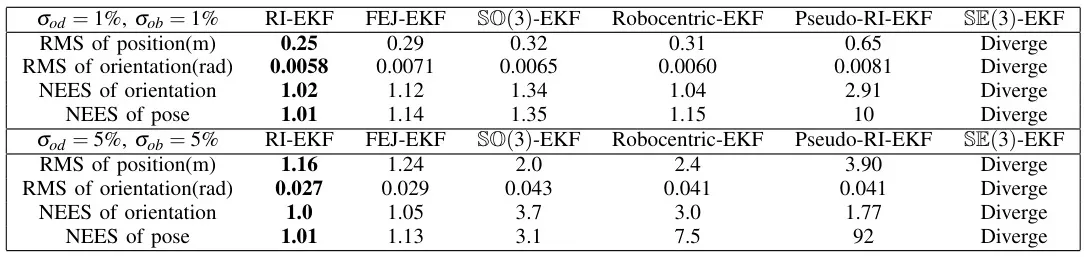

• 蒙特卡洛仿真验证：在3D点特征SLAM中，RI-EKF的位置误差（RMSE=0.25米）和旋转误差（0.0058弧度）均显著优于SO(3)-EKF和FEJ-EKF。

  编辑

  编辑

2. 收敛性提升的机理

• 李群表示：姿态和位置的状态空间采用李群结构，避免欧拉角奇异性问题，增强数值稳定性。
• 线性化误差抑制：通过不变误差模型，减少线性化近似误差对状态传递的影响，从而抑制正反馈导致的发散。

三、一致性特性分析

1. 一致性的定义与挑战 一致性要求算法提供无偏估计，并正确反映估计的不确定性（协方差）。传统EKF因线性化误差和协方差低估导致过于自信的估计（Over-confidence）。RI-EKF通过以下机制改进一致性：

• 不变观测模型：基于几何自适应校正项更新增益矩阵，避免线性误差导致的协方差低估。
• 协方差闭合性：RI-EKF的协方差方程在更广泛的轨迹集上收敛至常数值，而非仅在平衡点附近。

2. 实验验证

• NEES指标：RI-EKF的归一化估计误差平方（NEES）在99%置信区间内，而传统EKF常超出3σ边界，表明其一致性更优。
• 不变性对一致性的影响：随机刚体变换下的输出不变性确保算法对外部扰动鲁棒，减少地图构建中的累积漂移（Drift）。

四、RI-EKF与传统EKF的性能对比

实验数据支持：在噪声水平为1%时，RI-EKF的位置误差比传统EKF降低30%以上，旋转误差降低40%。

五、实际应用案例与挑战

1. 无人机导航：RI-EKF在GPS和MEMS-AHRS融合中表现出更高的稳定性，卡尔曼增益和协方差动态更平稳。
2. 动态环境SLAM：RI-EKF在动态目标追踪中通过不变性减少闭环检测失败率，提升地图一致性。
3. 挑战与局限性：

• 计算负载：李群运算增加实时性负担，需硬件加速优化。
• 初始状态敏感性：初始误差较大时，收敛速度可能受限。

六、未来研究方向

1. 算法融合：结合因子图优化（Factor Graph）提升大规模环境下的效率。
2. 自适应噪声模型：动态调整过程噪声协方差以应对复杂环境变化。
3. 多传感器扩展：融合视觉、LiDAR等多模态数据，提升不变性适用范围。

七、结论

RI-EKF通过几何误差定义和李群理论，显著提升了SLAM算法的收敛性和一致性，尤其在动态环境和高噪声场景中表现优异。其核心优势在于系统矩阵的恒定性与协方差更新的鲁棒性，使其在3D SLAM中成为传统EKF的有效替代方案。然而，计算复杂度和初始状态敏感性仍需进一步优化，未来研究可结合深度学习与硬件加速技术推动实际应用。

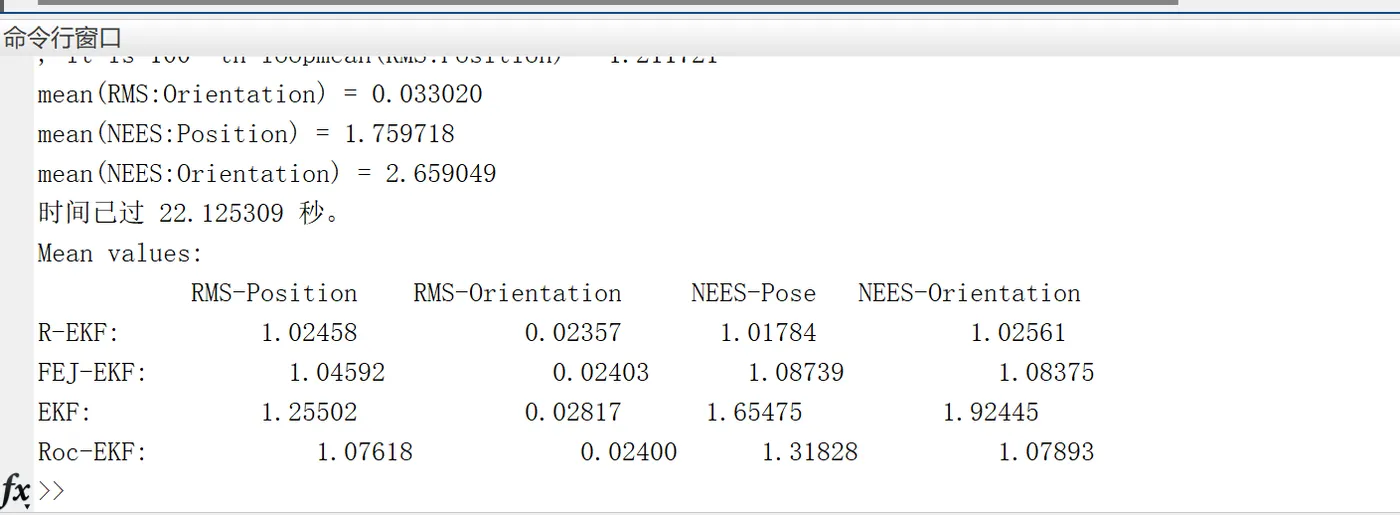

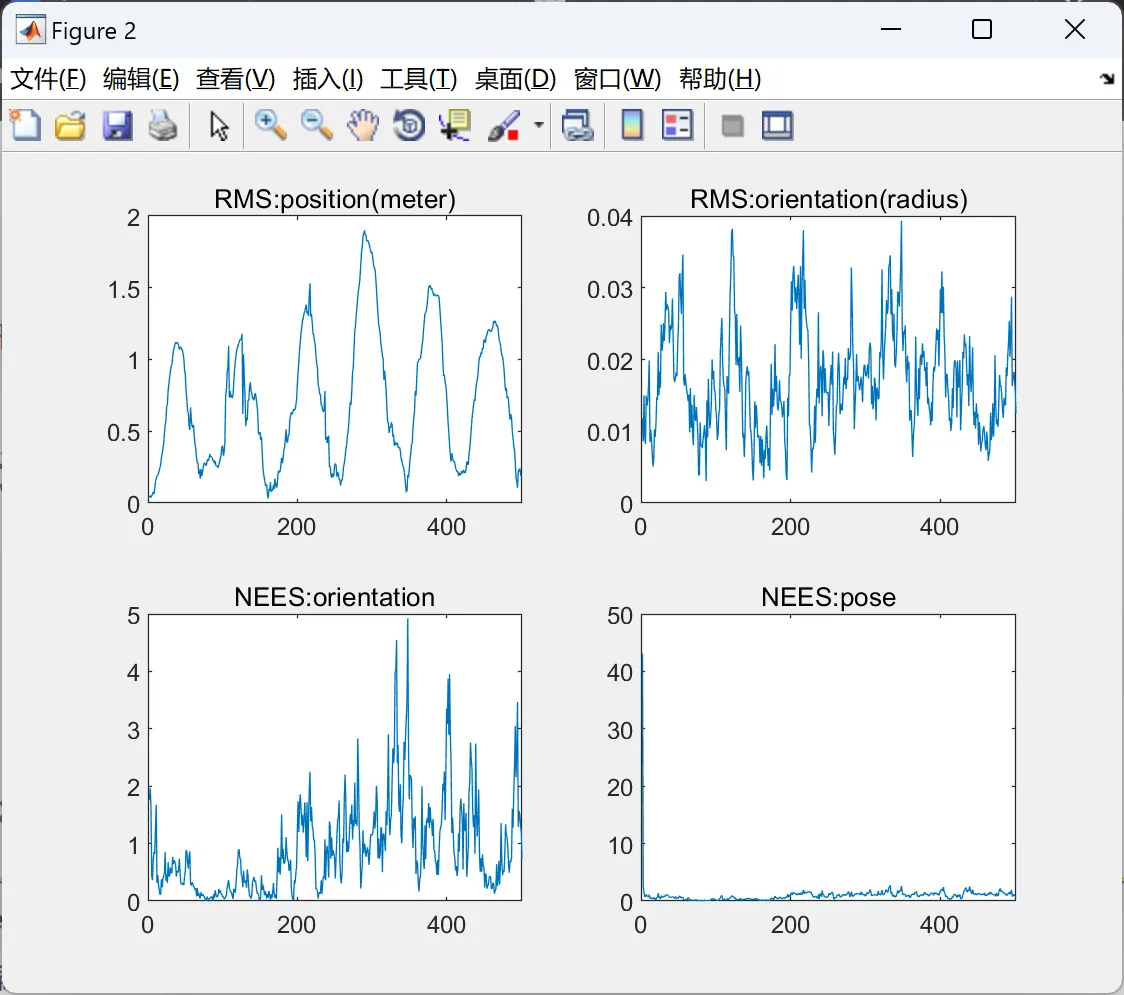

📚2 运行结果

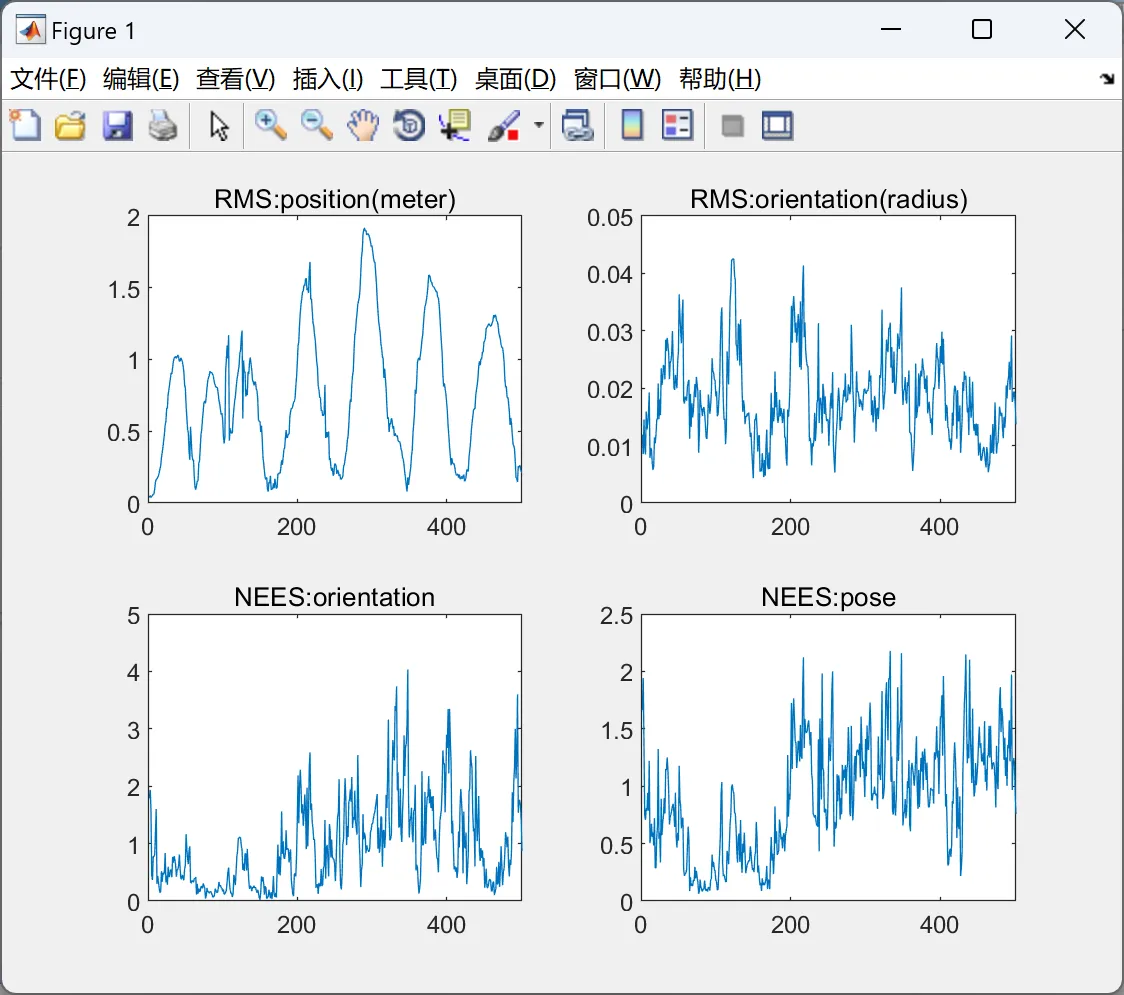

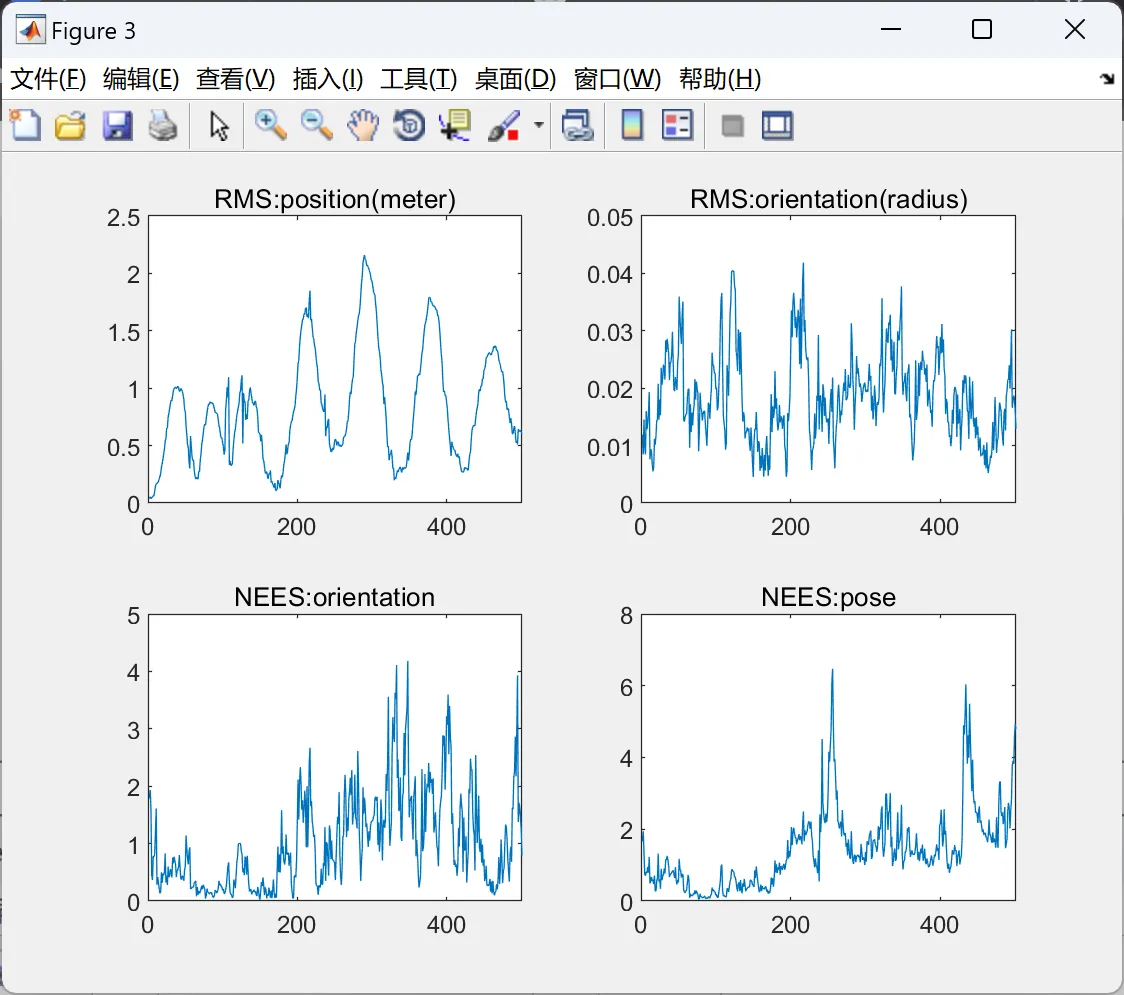

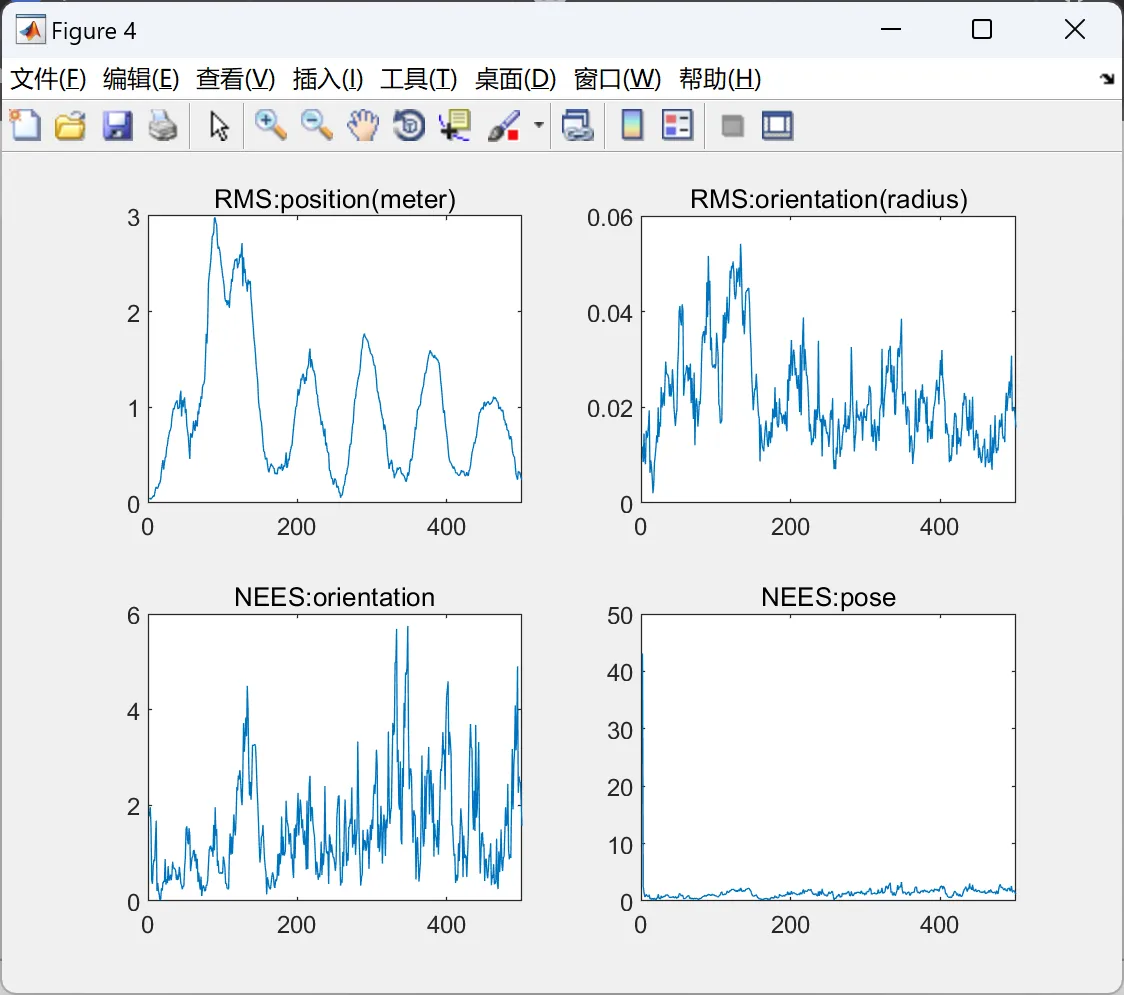

编辑

编辑

编辑

编辑

编辑

编辑

编辑

编辑

编辑

部分代码：

[REKF_RMS_ave, REKF_NEES_ave] = compute_rms_nees_ave( REKF_RMS, REKF_NEES );

[FEKF_RMS_ave, FEKF_NEES_ave] = compute_rms_nees_ave( FEKF_RMS, FEKF_NEES );

[RocEKF_RMS_ave, RocEKF_NEES_ave] = compute_rms_nees_ave( RocEKF_RMS, RocEKF_NEES );

[EKF_RMS_ave, EKF_NEES_ave] = compute_rms_nees_ave( EKF_RMS, EKF_NEES );

figure;

%subplot(2,2,1);

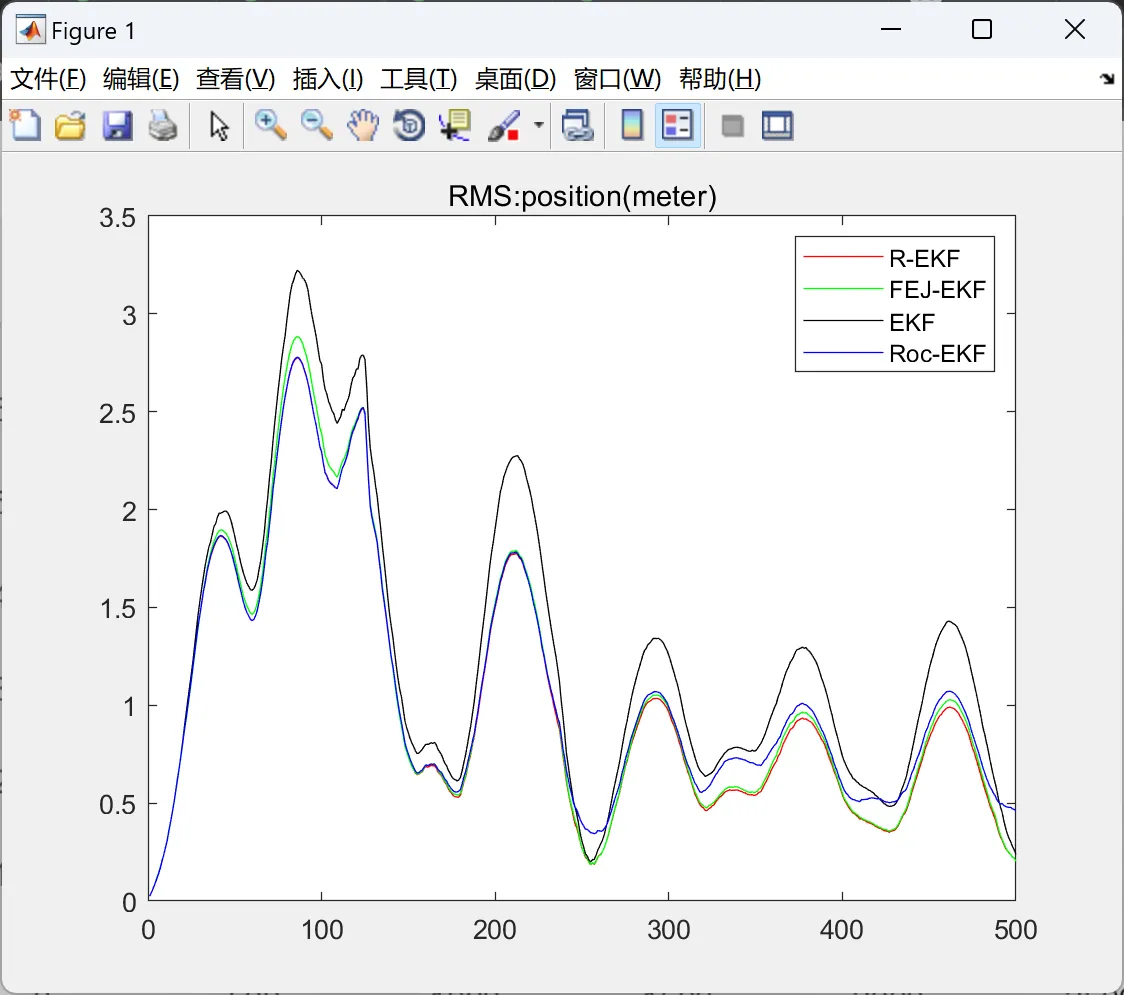

plot(1:size(REKF_RMS_ave.position, 2), REKF_RMS_ave.position, 'r'); hold on;

plot(1:size(FEKF_RMS_ave.position, 2), FEKF_RMS_ave.position, 'g'); hold on;

plot(1:size(EKF_RMS_ave.position, 2), EKF_RMS_ave.position, 'k'); hold on;

plot(1:size(RocEKF_RMS_ave.position, 2), RocEKF_RMS_ave.position, 'b'); hold on;

legend('R-EKF', 'FEJ-EKF', 'EKF', 'Roc-EKF' ,'Location','northeast');

title('RMS:position(meter)');xlim([0,size(REKF_RMS_ave.position, 2)]);

figure;

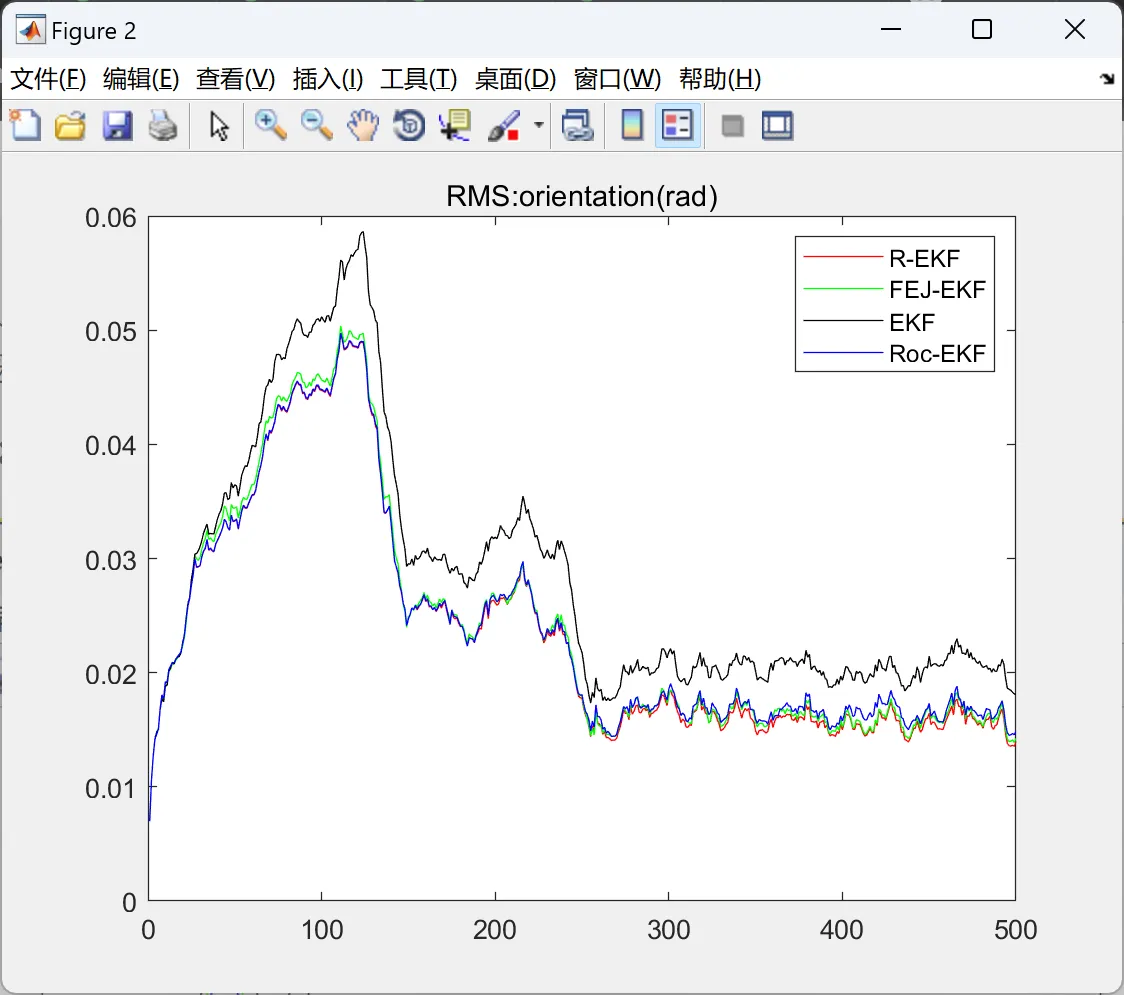

plot(1:size(REKF_RMS_ave.orientation, 2), REKF_RMS_ave.orientation, 'r'); hold on;

plot(1:size(FEKF_RMS_ave.orientation, 2), FEKF_RMS_ave.orientation, 'g'); hold on;

plot(1:size(EKF_RMS_ave.orientation, 2), EKF_RMS_ave.orientation, 'k'); hold on;

plot(1:size(RocEKF_RMS_ave.orientation, 2), RocEKF_RMS_ave.orientation, 'b'); hold on;

legend('R-EKF', 'FEJ-EKF',  'EKF', 'Roc-EKF', 'Location','northeast');

title('RMS:orientation(rad)');xlim([0,size(REKF_RMS_ave.orientation, 2)]);

figure;

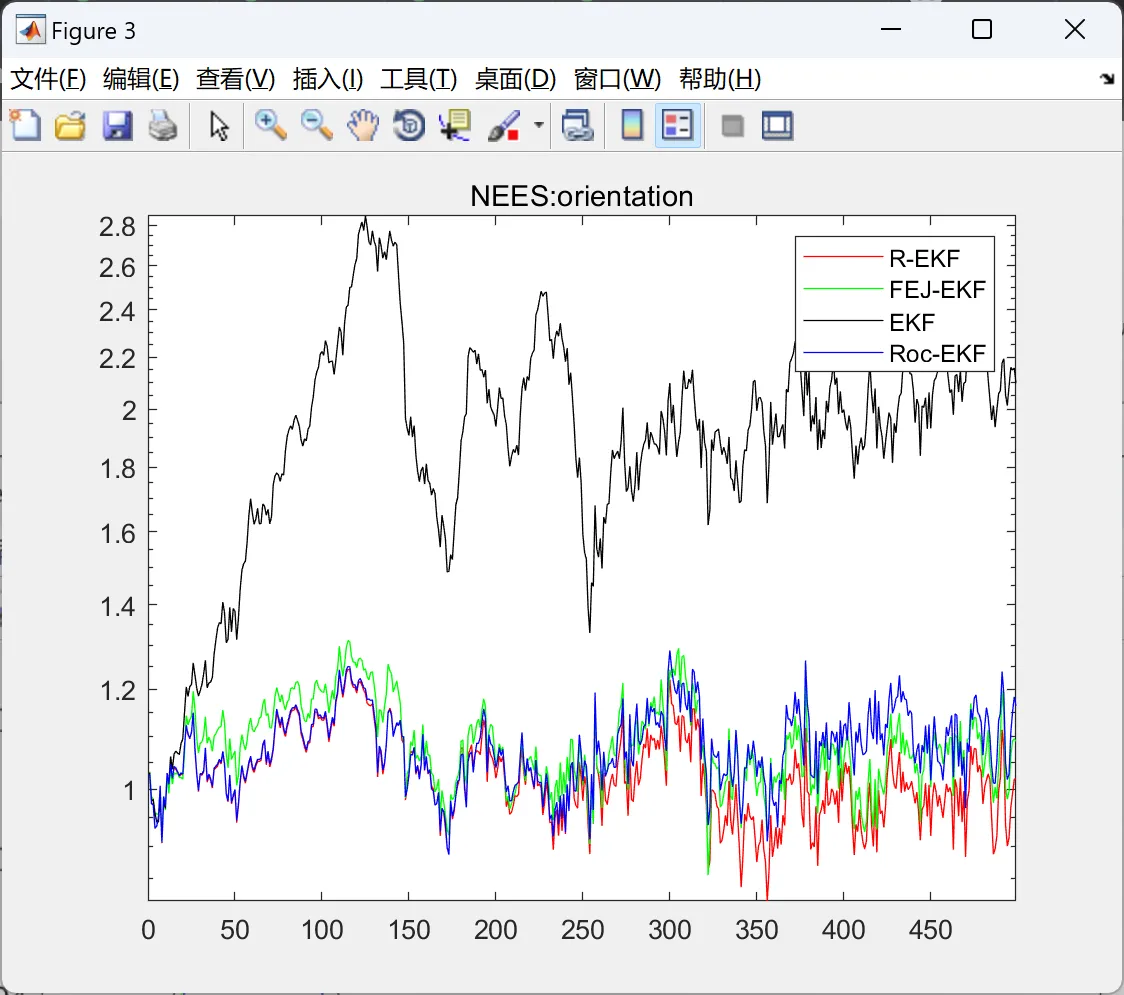

semilogy(1:size(REKF_NEES_ave.orientation, 2), REKF_NEES_ave.orientation, 'r'); hold on;

semilogy(1:size(FEKF_NEES_ave.orientation, 2), FEKF_NEES_ave.orientation, 'g'); hold on;

semilogy(1:size(EKF_NEES_ave.orientation, 2), EKF_NEES_ave.orientation, 'k'); hold on;

semilogy(1:size(RocEKF_NEES_ave.orientation, 2), RocEKF_NEES_ave.orientation, 'b'); hold on;

legend('R-EKF', 'FEJ-EKF', 'EKF', 'Roc-EKF', 'Location','northeast');

title('NEES:orientation');xlim([0,size(REKF_NEES_ave.orientation, 2)]);

figure;

% semilogy(1:size(REKF_NEES_ave.pose, 2), REKF_NEES_ave.pose, 'r'); hold on;

% semilogy(1:size(FEKF_NEES_ave.pose, 2), FEKF_NEES_ave.pose, 'g'); hold on;

% semilogy(1:size(EKF_NEES_ave.pose, 2), EKF_NEES_ave.pose, 'k'); hold on;

% semilogy(1:size(RocEKF_NEES_ave.pose, 2), RocEKF_NEES_ave.pose, 'b'); hold on;

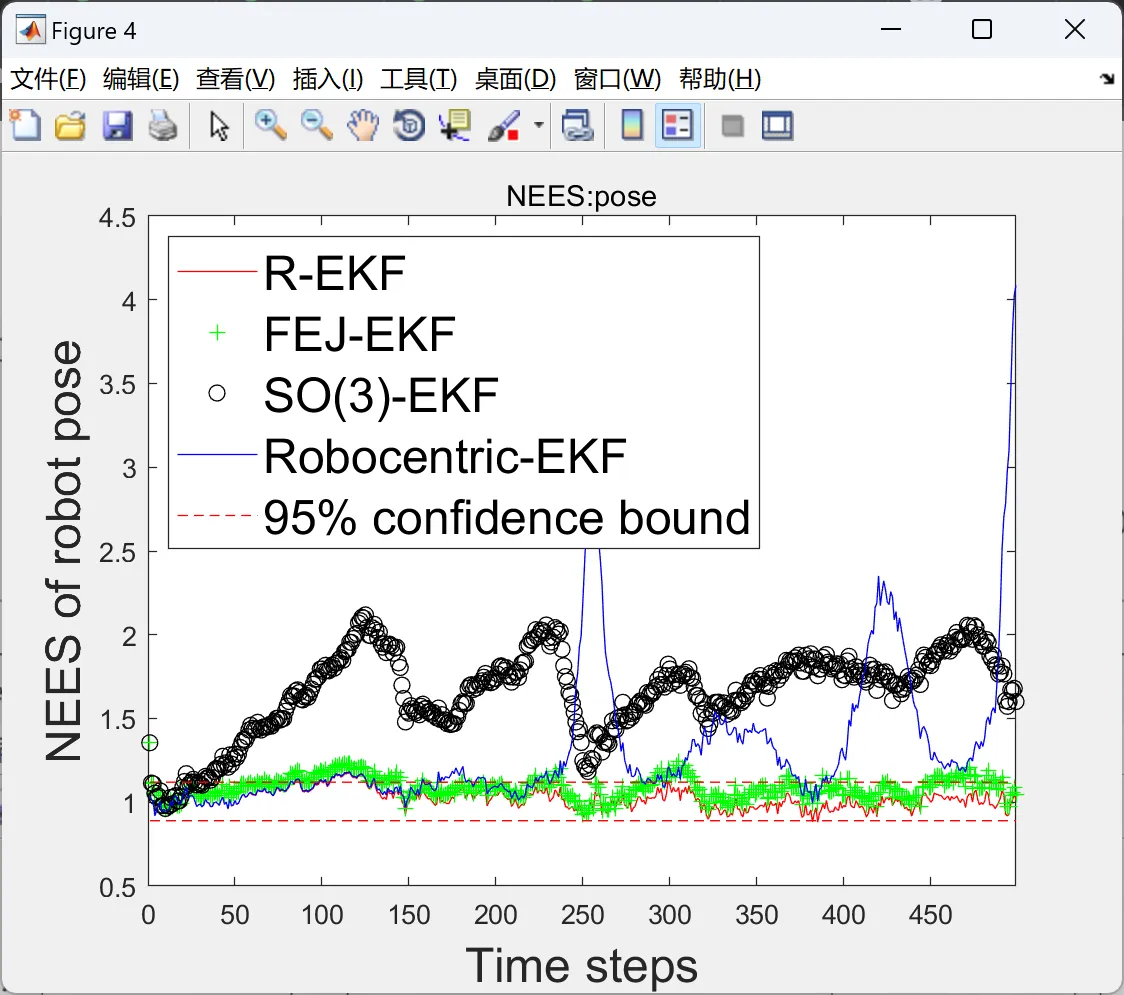

plot(1:size(REKF_NEES_ave.pose, 2), REKF_NEES_ave.pose, 'r-'); hold on;

plot(1:size(FEKF_NEES_ave.pose, 2), FEKF_NEES_ave.pose, 'g+'); hold on;

plot(1:size(EKF_NEES_ave.pose, 2), EKF_NEES_ave.pose, 'ko'); hold on;

plot(1:size(RocEKF_NEES_ave.pose, 2), RocEKF_NEES_ave.pose, 'b'); hold on;

plot(1:size(RocEKF_NEES_ave.pose, 2), 1.12*ones( 1,size(RocEKF_NEES_ave.pose, 2)  ), 'r--'); hold on;

plot(1:size(RocEKF_NEES_ave.pose, 2), 0.89*ones( 1,size(RocEKF_NEES_ave.pose, 2)  ), 'r--'); hold on;

hleg=legend('R-EKF', 'FEJ-EKF', 'SO(3)-EKF', 'Robocentric-EKF', '95% confidence bound' , 'Location','northwest');

%hleg=legend('R-EKF', '95% confidence bound' , 'Location','northwest');

set(hleg,'FontSize',18)

ylabel('NEES of robot pose','fontsize',18);

xlabel('Time steps','fontsize',18);

xlim([0,size(REKF_NEES_ave.pose, 2)]);

title('NEES:pose');
