💥1 概述
在这个基于间接卡尔曼滤波的IMU与GPS融合的MATLAB仿真中，我们首先需要生成仿真数据来模拟IMU和GPS的输出。IMU（惯性测量单元）提供的是飞行器的加速度计和陀螺仪数据，用于进行状态预测。而GPS则提供位置和速度的测量值，用于对状态进行矫正，从而提高导航的准确性。
在每个时间步，我们先利用状态预测方程和IMU测量值进行状态预测，得到偏差状态预测方程的相关系数。如果在该时间步有GPS测量值可用，我们会进行量测更新，并对状态进行偏差矫正；如果没有GPS测量值，则不会进行量测更新，状态也不会被矫正，导致滤波效果降低。
通过这种融合IMU和GPS数据的方式，我们可以实现对飞行器的精确导航，提高飞行的稳定性和准确性。同时，基于MATLAB的仿真可以帮助我们验证算法的有效性，并优化导航系统的设计。
一、间接卡尔曼滤波（Indirect Kalman Filter, IKF）原理
1. 基本思想
间接卡尔曼滤波以导航参数的误差量作为状态变量，而非直接估计姿态、速度、位置等绝对量。其优势在于：
- 误差量通常较小，可近似为线性模型，简化滤波计算。
- 适合处理IMU累积误差，通过GPS观测修正误差，抑制漂移。
2. 状态方程与观测方程
- 状态方程：描述误差传播过程。例如，IMU的加速度计零偏、陀螺仪零偏等误差模型：
编辑
其中，δx为误差状态向量（如位置误差、速度误差、姿态角误差等），F为误差传播矩阵，w为过程噪声。 - 观测方程：建立GPS与IMU输出间的误差关系：
编辑
z为观测残差（如GPS位置与IMU积分位置的差值），H为观测矩阵，v为观测噪声。
3. 滤波流程
- 预测阶段：利用IMU数据通过积分传播误差状态和协方差矩阵。
- 更新阶段：用GPS观测残差修正预测值，计算卡尔曼增益并更新状态估计。
- 反馈校正：将误差估计反馈至导航解算，重置误差状态，避免非线性累积。
二、MAV导航系统结构与传感器配置
1. 典型传感器配置
- IMU：三轴加速度计+陀螺仪，提供高频运动信息（100Hz+）。
- GPS：低频（1-10Hz）但绝对定位信息。
- 辅助传感器：磁力计（航向校准）、气压计（高度修正）等。

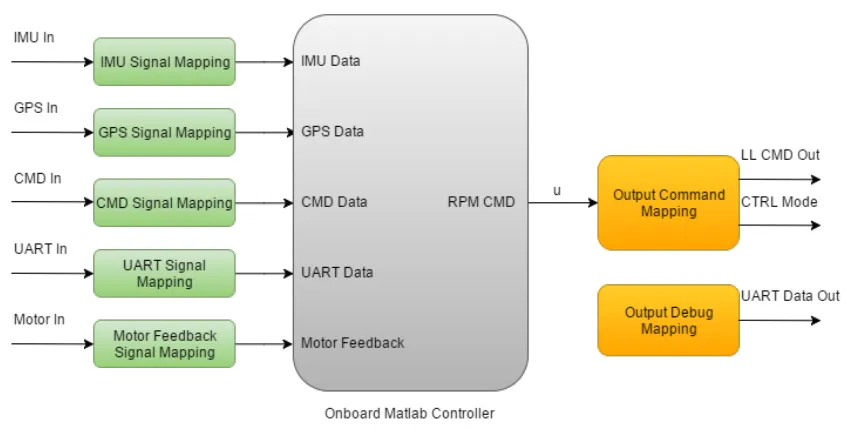

2. 硬件集成架构
- 分层处理：低级控制器（如Pixhawk）处理IMU数据，高级融合算法运行在机载计算机（如Intel Core i7）。
- 数据同步：硬件时间戳对齐IMU与GPS数据，避免时延误差。
三、IMU与GPS融合数学模型

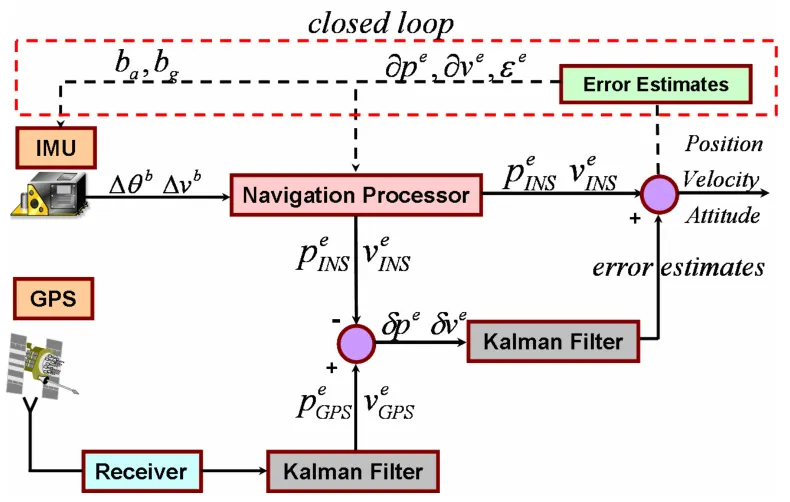

1. 松耦合 vs 紧耦合
- 松耦合：直接融合GPS位置/速度与IMU积分结果，结构简单但抗干扰能力弱。
编辑 - 紧耦合：融合GPS伪距、多普勒频移等原始观测值，鲁棒性高但计算复杂。

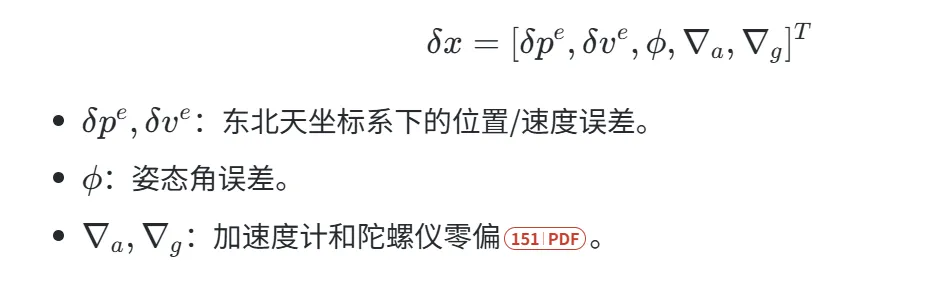

2. 状态变量设计
典型状态向量包括：
编辑
3. 误差传播模型
- 位置误差：由速度误差积分引起。
- 速度误差：受加速度计零偏和姿态误差影响。
- 姿态误差：与陀螺仪零偏直接相关。
四、MATLAB仿真实现步骤
1. 数据生成
- 轨迹仿真：使用
waypointTrajectory生成预设飞行轨迹。 - IMU仿真：通过
imuSensor模块模拟加速度计和陀螺仪数据，添加白噪声、零偏等误差：
imu = imuSensor('SampleRate', fs); imu.Accelerometer = accelparams('NoiseDensity', 0.001); imu.Gyroscope = gyroparams('RandomWalk', 0.01); [accelReadings, gyroReadings] = imu(trueAcceleration, trueAngularVelocity);
-
- GPS仿真：添加高斯噪声和低频采样：
gpsPos = truePos + sigma_gps * randn(3,1);
2. 滤波算法实现
% 初始化 P = eye(9); % 误差协方差矩阵 Q = diag([1e-4, 1e-4, 1e-4, 1e-6, 1e-6, 1e-6, 1e-8, 1e-8, 1e-8]); % 过程噪声 R = diag([1, 1, 3]); % GPS观测噪声 for k = 2:N % 预测阶段 [F, G] = getJacobians(imuData(k-1)); delta_x_pred = F * delta_x; P_pred = F * P * F' + G * Q * G'; % 更新阶段（当GPS数据到达时） if mod(k, gpsInterval) == 0 H = [eye(3), zeros(3,6)]; K = P_pred * H' / (H * P_pred * H' + R); delta_x = delta_x_pred + K * (gpsPos(k) - insPos(k)); P = (eye(9) - K * H) * P_pred; end end
五、参数调优与性能优化
1. 噪声协方差矩阵调整
- 过程噪声Q：反映IMU误差动态特性。过大导致滤波发散，过小导致响应滞后。建议通过蒙特卡洛仿真优化。
- 观测噪声R：与GPS精度相关（如C/A码定位误差约3m，差分GPS可至0.1m）。
2. 自适应滤波
- 创新序列监测：计算残差z−Hδx，动态调整Q/R以应对环境变化。
- 滑动窗口法：基于历史数据估计噪声统计特性。
六、仿真验证指标
1. 误差指标

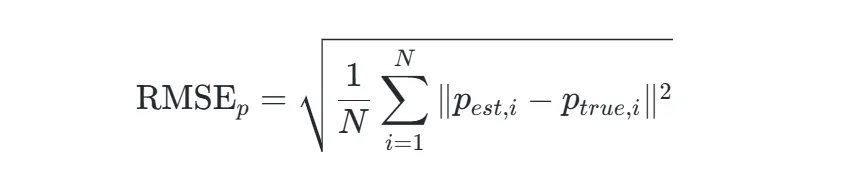

- 位置误差RMSE：

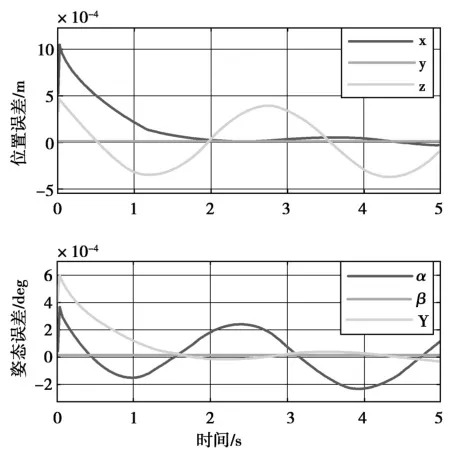

编辑 - 姿态角误差：以欧拉角或四元数差异度量。
编辑
2. 收敛性分析
- 首次收敛时间：从初始误差到稳定在阈值内的时间。
- 动态响应：突变轨迹下的误差恢复速度。
3. 典型结果示例
| 场景 | 位置误差 (m) | 姿态误差 (°) | 收敛时间 (s) |
| 静态测试 | 0.12 | 0.05 | 10 |
| 动态盘旋 | 0.85 | 0.3 | 25 |
| GPS信号丢失 | 1.2（10秒内） | 0.8 | 发散 |
七、扩展讨论
- 抗干扰设计：在GPS拒止环境下，引入视觉/激光SLAM作为辅助观测源。
- 硬件在环仿真：通过ROS或V-REP连接实际飞控，验证算法实时性。
编辑 - 嵌入式部署：将MATLAB代码转换为C/C++，部署至Pixhawk等嵌入式平台。
结论
基于间接卡尔曼滤波的IMU/GPS融合方法通过误差状态建模，有效平衡了IMU的高频特性与GPS的绝对精度，在MAV导航中表现出良好的鲁棒性。MATLAB仿真为算法验证提供了灵活平台，但需结合实际传感器参数和环境噪声进行调优。未来研究可进一步探索多传感器深度融合及自适应滤波技术，以应对复杂动态环境挑战。

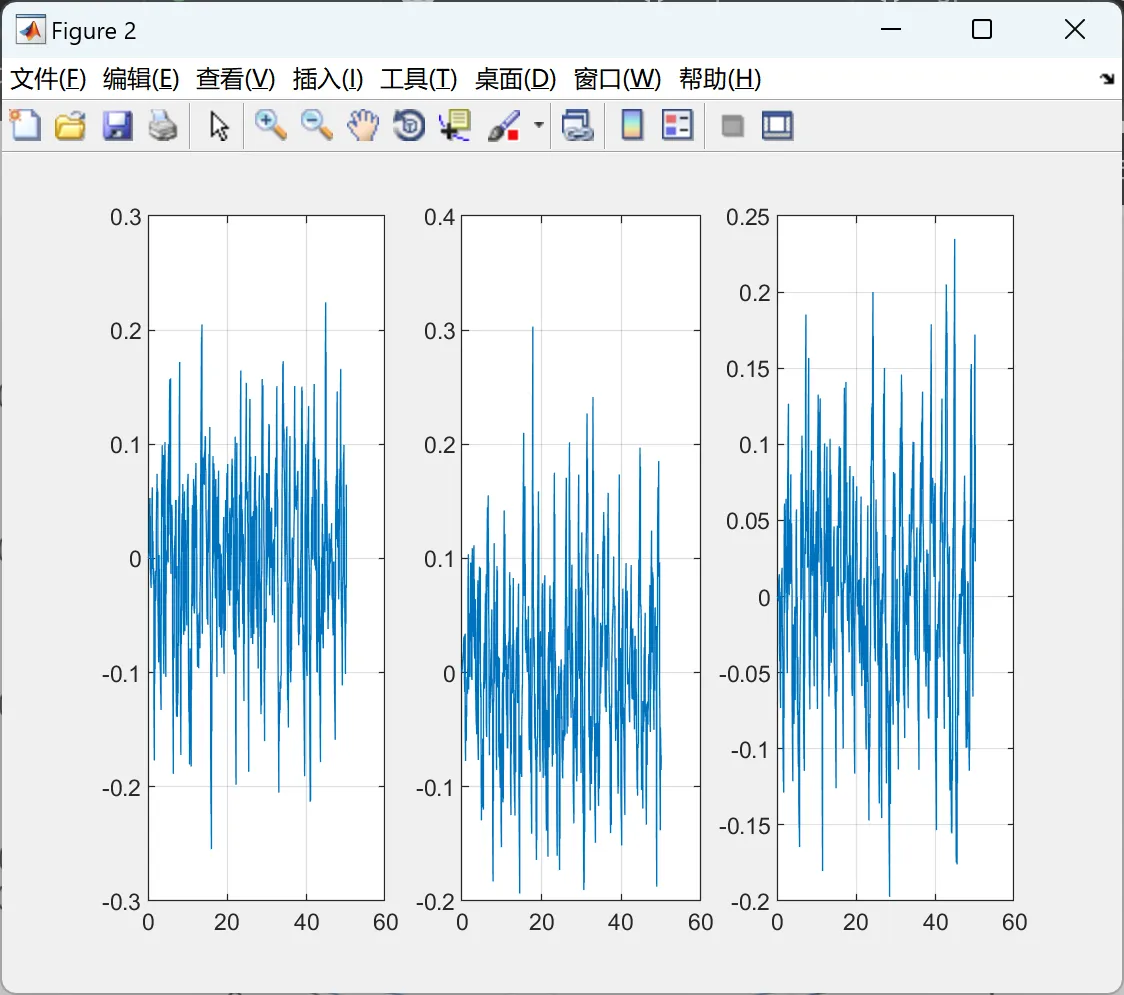

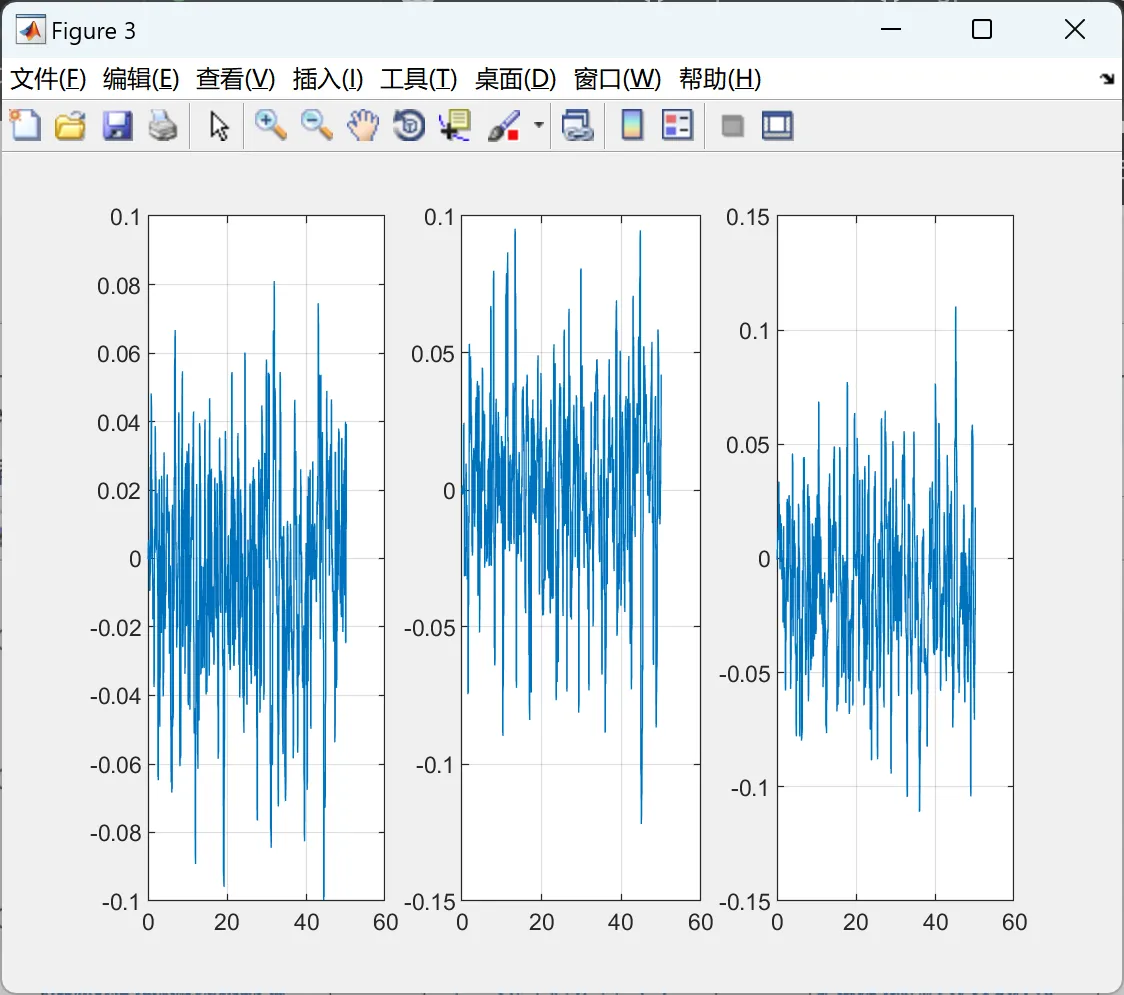

📚2 运行结果
编辑
编辑
编辑
编辑
部分代码：
errorstate0=zeros(15,1);%误差初始状态赋值
Cov=[0.01*ones(3,1);zeros(3,1);0.01*ones(3,1);zeros(3,1)];
Qc0=diag(Cov);%初始噪声方差
Rc0=diag([0.01,0.01,0.01]);%GPS测量噪声误差方差
% Qc0=diag(zeros(12,1));%初始噪声方差
% Rc0=diag(zeros(3,1));%GPS测量噪声误差方差
%可以改变量使输入的惯性元件的数据带噪声或者不带
ins = InsSolver(Qc0,Rc0);
% [state,errorstate] = ins.imu2state(acc_pure,gyro_pure,gps_pure,state0,errorstate0,tspan,step,0);
[state,errorstate] = ins.imu2state(acc_noise,gyro_noise,gps_noise,state0,errorstate0,tspan,step,0);
%plot trajactory
figure(4)
plot3(r(:,1),r(:,2),r(:,3));
title('真实轨迹');
grid on;

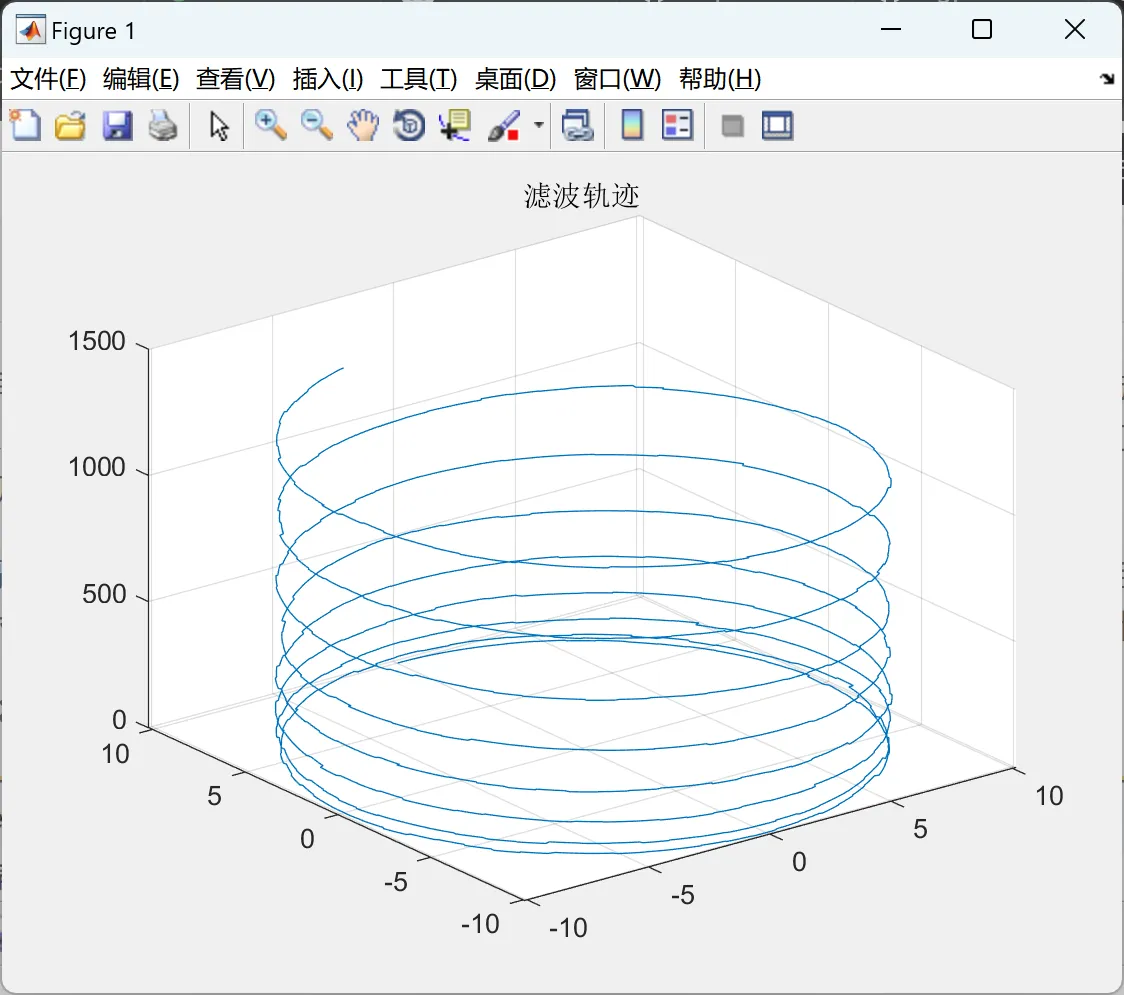

figure(1);
plot3(state(:,1),state(:,2),state(:,3));
title('滤波轨迹');
grid on;
🎉3 参考文献
文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。
[1]Monocular Vision for Long-term Micro Aerial State Estimation:A
Compendium, Stephan Weiss,2013
[2]：卡尔曼滤波与组合导航原理，秦永元，P49，
